Betonrohre - typen, eigenschaften und verwendung

20-06-2018
Pfeifen

Wir sind an die verschiedensten Gegenstände an Straßenrändern und in der Stadt so gewöhnt, dass wir sie manchmal einfach nicht bemerken. Heute werden wir in dem Artikel über das Abwassersystem sprechen, bei dem häufig gebrauchte oder neue Rohrleitungen zum Ableiten verschiedener Abwässer verwendet werden. In diesem Fall handelt es sich um die Straßenvariante und die Sockelform.

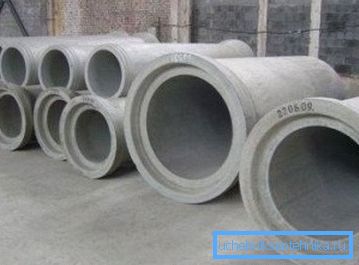

Drucklose Rohre für verschiedene Zwecke

Straße

Diese Art von Betonprodukten ist für die Verlegung von Automobil- und Eisenbahnbeschichtungen konzipiert, daher haben sie ihren Namen erhalten. Wenn wir die Klassifizierung berücksichtigen, beziehen sich diese Rohre auf Nichtdruckstrukturen.

Mit ihrer Hilfe können Sie Folgendes erstellen:

  • Abwasser;
  • livnestok;
  • unterirdische Sammler;
  • nicht korrosive Produktionsflüssigkeiten.

Eigenschaften und Produktion

Wegen der rauen Betriebsbedingungen sollten Betonstraßenrohre unter der Beschichtung Folgendes aufweisen:

  1. Beständigkeit gegen Verformung, Rissbildung und Biegung;
  2. Beständigkeit gegen Boden und Luftfeuchtigkeit;
  3. Hohe spezifische Festigkeit:
    • Im Gegensatz zu anderen ähnlichen drucklosen Rohrkonstruktionen ist es verstärkt. So schaffen sie es, den Belastungen verschiedener Fahrzeuge, Güterzüge und Personenwagen standzuhalten;
    • Zu diesem Zweck wird die Verstärkung von Rohren mit hochfestem Stahl der Sorten BP-II und B-II verwendet.
    • bei der Herstellung von Produkten aus schwerem Beton.
    Auf dem Foto - der Durchlass Betonprodukte unter der Fahrbahn

    Tipp: Je feiner die Körnung des verwendeten Betons ist, desto genauer können die geometrischen Abmessungen der Produkte und die glatte Oberfläche sein. Dieser Parameter verhindert das Verschlammen der Rohrinnenfläche.

    Die Vibrationsverdichtung trägt zur Verbesserung der Frost- und Wasserbeständigkeit von Produkten bei, wodurch Luftporen entfernt werden. Es gibt eine direkte Beziehung zwischen diesen Parametern, die auf der Tatsache basiert, dass je weniger Material mit Feuchtigkeit imprägniert wird, desto geringer ist der Grad der Mikrodestillation seiner Oberfläche während des Gefrierens.

    Das Gewicht von Straßenbetonrohren ist beträchtlich, was ihre Widerstandsfähigkeit gegen Auswurfkräfte während Hochwasser und Frostaufwirbeln gewährleistet. Aufgrund dieser Produktmerkmale ist eine tiefe Installation möglich.

    Betonkanal verlegen

    Nicht die letzte Rolle spielt die Dicke der Wände, die ihre Verschleißfestigkeit gewährleistet. Dies ermöglicht den Betrieb von Strukturen über 100 Jahre.

    Klassen Es gibt vier Gruppen, die über die maximale Tiefe (oder Böschungshöhe) und das Festigkeitsniveau verteilt sind, bis zu 5, 10, 15 und 20 m. Die letzten beiden Parameter werden durch verstärkte Verstärkung unterschieden.
    Kennzeichnung und Abmessungen
    1. Im Straßenbau verwendete Rohrleitungsrohre bezeichnen "TV".
    2. Die ersten beiden Ziffern der Markierung geben die Abmessungen (in cm - Länge und in dm - Innendurchmesser) und die letzte für die Klasse an. Beispielsweise wird TV 200.70-4 wie folgt entschlüsselt:
      • drucklose Rohrdurchführung Länge 2000 mm;
      • internes O700 mm;
      • Verwendung in Böschungen bis 20 m Höhe (vierte Besoldungsgruppe).

      In der Regel liegt die Länge der Produkte im Bereich von 2500-5000 mm und die inneren O500-2000 mm.

      Der Preis von Rohren, die im Straßenbau verwendet werden, hängt direkt von ihren Festigkeitseigenschaften und der Verarbeitung ab. Die Kosten für Betonwaren sind umso höher, je größer sie sind. Bei der Wahl des optimalen Verhältnisses sollte die minimale Konstruktionsstärke berücksichtigt werden.

      Verwendung von

      1. Im Straßenbau werden drucklose Rohre für den Bau von Dämmen verwendet.
      2. Sie machen Dachrinnen unter den Autobahnen und Bahngemälden.
      3. Sie werden verwendet, um Straßen über kleine Bäche, Flüsse, Kanäle und Schluchten zu legen.
      4. In öffentlichen Einrichtungen werden sie für das Mikrotunneling verwendet.
      5. In Siedlungen wurden Tunnel für Kabelnetze, Heizung, Wasserversorgung und Entwässerung gebaut.

      Tipp: Der Bau von unterirdischen Tunneln erleichtert zukünftig Betriebsinspektionen und Reparaturen.

      Abschluss des städtischen Abwassers

      Flansch

      Eine der Arten von Betonrohren - glockenförmig, bewährt bei Bauarbeiten. Mit ihrer Hilfe können unterirdische Rohrleitungen für verschiedene Zwecke verlegt werden.

      Sie unterscheiden sich darin, dass sie mit speziellen Gummiringen versehen sind, die während des Andockens als Dichtung dienen. Dank ihnen werden Arbeitsaufwand und Installationskosten erheblich reduziert.

      Gummidichtung sorgt für Dichtheit

      Sie geben die Möglichkeit, es mit Qualität und in kurzer Zeit auszugeben. Darüber hinaus können Sie sicher sein, dass die Pipeline dicht und zuverlässig ist.

      Die Industrie bietet zwei Optionen für diese Produkte an, auf die im Folgenden näher eingegangen wird:

      Druckkopf
      1. Wird für den Bau von unterirdischen Druckleitungen verwendet.
      2. Sie können nicht nur glockenförmig sein, sondern auch zylindrisch.
      3. Die Anweisung ermöglicht das Pumpen von nicht aggressiven Flüssigkeiten bei Temperaturen von bis zu 400 ° C.
      4. Abschnitt - rund.
      5. Verbindungsmethode - Ende an Ende, Gummiring dient als Dichtung.
      6. Abkürzung - TN. Bei der Ausrüstung des Produkts mit einem Kern aus Polymer - TNP, aus Stahl - THC.
      Free-Flow
      1. Zur Herstellung von gebrauchten Beton der Klasse B25.
      2. Enthalten sind Gummi-O-Ringe.
      3. Durchmesser - 400-1600 mm.
      4. Wird für die Verlegung von unterirdischen Schwerkraftkollektoren in einem breiten Spektrum von Industrie und Gewerbe eingesetzt

      Sie dürfen für den Transport von aggressiven Flüssigkeiten verwendet werden, gleichzeitig müssen die Festigkeitseigenschaften der Produkte jedoch sehr hoch sein.

      Glockenrohre haben eine Abkürzung für TBR - ihr Ende ist etwas verlängert. Das Pairing mit einer anderen Pipe erfolgt auf Kosten von ihm.
      Die Trompete auf der einen Seite - der Hauptunterschied zwischen solchen Rohren

      Tipp: Die Installation erfolgt am besten mit Hilfe von Baumaschinen, da das Gewicht der Produkte erheblich ist und Sie dies nicht selbst tun können.

      Vorteile, Typen und Verwendungen

      Diese Produkte unterscheiden sich:

      • Stärke;
      • Frostbeständigkeit;
      • hohe Korrosionsbeständigkeit;
      • Fähigkeit, mindestens ein halbes Jahrhundert lang glatt zu bleiben.

      Tiefe der Verlegung oder Befüllung mit Erde - bis zu 2, 4 oder 6 m.

      Es gibt 4 Arten solcher Produkte gemäß GOST. Sie sind alle zylindrisch und unterscheiden sich in der Art der Verbindung:

      • T-versiegelter Dichtstoff;
      • TB - mit Gummiringen abgedichtet, am Ende befindet sich ein Anschlagrand;
      • TC - Schritt Schnittstelle;
      • DFT - hat eine Sohle für die Verbindung im Bereich der Fugen.
      Betonprodukte Marke TC

      Produkte haben sich im Laufe der Jahre einen Namen gemacht. Ohne sie ist es schwer vorstellbar:

      • unterirdische Rohrleitungen, die keinem Wasserdruck von innen ausgesetzt sind;
      • Sturmabwassersysteme und die Beseitigung menschlicher Lebensvorgänge bei der Arbeit und im Alltag;
      • Straßenbau;
      • Abflüsse verschiedener Ausführungen;
      • Sturmabwasserkanal;
      • Landgewinnungsarbeiten;
      • Kommunikation über die Gerätetechnik, die unter der Autobahn oder unter den Eisenbahnschienen verläuft.
      Betonverteiler aus Muffenrohren

      Fazit

      Dieser Artikel wurde als Betonrohre betrachtet, die in verschiedenen Industrien verwendet wird, insbesondere Straßen und Muffen. Die ersten sind aufgrund ihrer Besonderheit eine erweiterte Version von Standardprodukten, die es ihnen ermöglichen, erhöhten Belastungen standzuhalten.

      Letztere werden eher in allgemeinen Geschäftsaktivitäten eingesetzt. Beide Optionen haben viele Vorteile, eine davon ist die Haltbarkeit. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
