Beliebte verbindungsmöglichkeiten für rohrleitungen - eine

Bei der Installation eines Heizungssystems, eines Abwassersystems und einer Wasserversorgung muss das Problem der Verbindung der Rohre unbedingt gelöst werden. In diesem Fall müssen das Material, aus dem die Pipeline hergestellt wird, die Bedingungen des Systems und viele andere Parameter berücksichtigt werden. Bei der Untersuchung einer Vielzahl bestehender Verbindungsmethoden wäre es nicht überflüssig, die beliebtesten Optionen in Betracht zu ziehen.

Rohrverbindungsklassifizierung

Zur Vereinfachung werden alle Arten von Pipeline-Verbindungen in zwei große Gruppen unterteilt:

• trennbar - Es ist möglich, das Gelenk mit den eigenen Händen zu demontieren, ohne die Integrität des Materials zu verletzen. Eine Gewindeverbindung kann als klassisches Beispiel in dieser Gruppe betrachtet werden, an den Enden von Rohrleitungsabschnitten wird ein Gewinde geschnitten und die Verbindung kann bei Bedarf leicht demontiert werden.

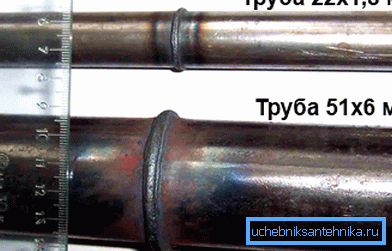

• einteilig - eine Demontage ist möglich, jedoch leidet das Rohrleitungsmaterial. Als Beispiel kann hier eine Schweißverbindung dienen. Durch das Schweißen von Metall wird es in Zukunft nicht möglich, die Rohrleitung zu demontieren, sie kann nur in Stücke geschnitten werden.

Die vorgeschlagene Einstufung ist zu allgemein. Und wenn es bei einer dauerhaften Verbindung nicht so viele Möglichkeiten gibt (Schweißen, Kleben oder Vergießen), dann gibt es in der Kategorie der lösbaren Verbindungen mehrere interessante Möglichkeiten.

Beliebte Arten von Pipeline-Verbindungen

Bei der Wahl des Docking-Typs müssen neben der Zweckmäßigkeit auch die Materialeigenschaften sowie die Funktionsweise der Pipeline berücksichtigt werden. Beispielsweise arbeitet Abwasser in einem Privathaus im drucklosen Modus, so dass das übliche Klingendeckel passt.

Aber im Falle der Installation des Heizsystems wird etwas zuverlässiger sein. Nachfolgend sind die häufigsten Methoden aufgeführt.

Einfädeln

Es ist eine klassische Methode, die vor Jahrzehnten angewendet wurde.

Die Anweisung hat sich seitdem nicht geändert, Sie müssen in der folgenden Reihenfolge vorgehen:

• Die Montage wird durchgeführt und das Rohr, an dem der Faden abgeschnitten werden muss, wird markiert.

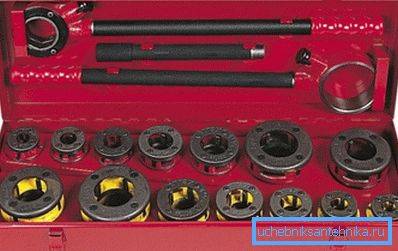

• Eigentlich geschnitzt. Der Einfachheit halber muss die Rohrleitung in einem Schraubstock befestigt werden. Die geringste Vorspannung der Platte beim Schneiden von Gewinden kann in Zukunft zu Undichtigkeiten führen.
• Unterwindung wird durchgeführt - ein Leinenfaden oder ein synthetischer Dichtstoff wird einfach auf den Faden aufgewickelt. Der Preis ist minimal und die Dichtheit der Verbindung nimmt erheblich zu.

• Das Gewinde wird auf den Fitting geschraubt. Der Gewindeanschluss von Rohren gehört zur Kategorie der Stopfen, was die Demontage und Reinigung der Rohrleitung erleichtert.

Beachten Sie! Durch Einfädeln wird der Querschnitt etwas geschwächt. Daher ist es notwendig, mechanische Auswirkungen auf das Gelenk so weit wie möglich zu vermeiden.

Spannzangenfitting verwenden

Durch die Verwendung eines solchen Formstücks können Sie sogar Rohre aus verschiedenen Materialien anschließen. Die Verbindung wird lösbar erhalten, was auch auf die Vorteile der Verwendung von Spannzangenfittings zurückzuführen ist.

Bei der Verwendung einer Spannzangenverbindung von Rohren zum Verbinden unterschiedlicher Werkstoffe wird zum einen die Dichtheit der Verbindung mittels einer Überwurfmutter und eines Kompressionsrings und zum anderen mittels einer Spannzange erreicht.

Das Andocken erfolgt in folgender Reihenfolge:

• eine Überwurfmutter und ein Kompressionsring werden auf das Rohr aufgesetzt (in dieser Reihenfolge);
• Dann wird die Mutter angezogen, der Ring wird verformt und drückt das Ende der Rohrleitung fest an das Ende des Fittings.
• Zum anderen wird das Rohr einfach in die Spannzange eingeführt und bis zum Anschlag zurückgezogen. Die Konstruktion erzeugt ausreichend Druck, so dass die Festigkeit der Verbindung gewährleistet ist.

Mobile Verbindung

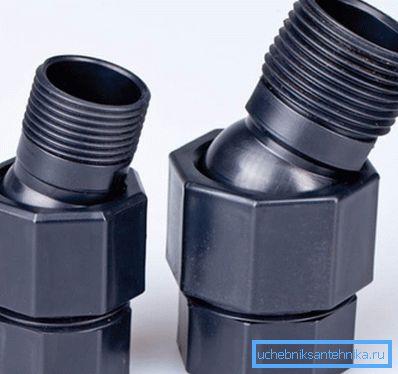

In einigen Fällen ist es bei Standardbeschlägen nicht möglich, im gewünschten Winkel zu andocken. In diesem Fall können Sie ein Schwenkrohr verwenden. Diese Verbindungsmethode ist auch von Nutzen, da der Neigungswinkel leicht geändert werden kann, ohne einen Teil der Rohrleitung zu demontieren.

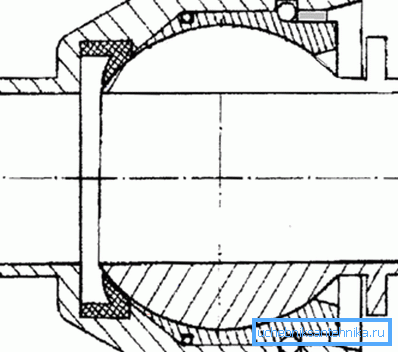

Solche Befestigungselemente werden bereits zusammengebaut verkauft und die Beweglichkeit wird aufgrund einer ungewöhnlichen Konstruktion der Steckdose erreicht. Die Glocke selbst ist ziemlich breit, und der Teil des Rohrs, der darin platziert ist, hat eine Kugelform. Der Raum zwischen dem Ende der Rohrleitung und der Innenfläche der Muffe ist mit Gummieinlagen und einer Schmiermittelschicht gefüllt.

Beachten Sie! Die Ressourcen für diese Art des Andockens sind begrenzt (der Hersteller gibt die garantierte Anzahl von Umdrehungen an). Sie sollten also die Pipeline nicht unnötig biegen oder lösen.

Der Drehwinkel liegt normalerweise im Bereich von 40-50 °. Große Drehwinkel erschweren die Konstruktion des Drehteils und gefährden die Dichtheit der Verbindung. Der Transport korrosiver Flüssigkeiten verkürzt die Lebensdauer des Scharniers erheblich.

Hochdruckleitung

Es ist kaum notwendig, zu Hause mit hohem Druck zu arbeiten (Druck im Wasserversorgungssystem kann nicht als solcher angesehen werden). In der Industrie werden Flüssigkeiten jedoch häufig unter erheblichem Druck befördert, was die Anforderungen an die Verbindungen erhöht.

Hochdruck-Rohrverbindungen mit einer großen Anzahl von Windungen und an diesen Stellen installierten Formstücken weisen im Vergleich zu einer Rohrleitung mit einer minimalen Windungszahl eine geringe Zuverlässigkeit auf.

Um dieses Problem zu lösen, werden häufig Druckschläuche verwendet - Hochdruckschläuche. Äußerlich sieht eine solche Hülse aus wie ein gewöhnlicher Gummischlauch mit Metallbeschlägen auf beiden Seiten.

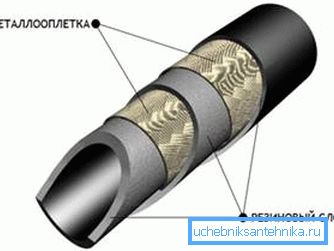

Trotz seines Erscheinungsbildes ist das Design von RVD kompliziert. Die Hülse besteht aus einer Innenschicht aus Spezialgummi, und die Festigkeit wird durch den Power-Rahmen aus Metallfäden erreicht. Oft gibt es mehrere solcher Powerframes.

Der Hauptvorteil solcher Hülsen besteht darin, dass die Drehung glatt ist und der Widerstand gegen den Fluidstrom minimal ist. Die Enden der Schläuche sind mit Metallbeschlägen an der Rohrleitung befestigt.

Amerikanisch - Einfachheit und Zuverlässigkeit

Alle Arten von Rohrverbindungen sollten zuverlässig sein und wenn möglich den Abbau des Rohrleitungsabschnitts so schnell wie möglich ermöglichen, ohne den Rest der Rohrleitung zu demontieren. Für diese Parameter ist ein Amerikaner außer Konkurrenz.

Um 2 Abschnitte der Rohrleitung auf diese Weise anzudocken, benötigen Sie 2 Gewindeanschlüsse (eine davon mit einschränkendem Kragen), eine Gummidichtung und eine Überwurfmutter. An den Enden der Pipeline sollte sich ein Innengewinde befinden.

Die amerikanische Rohrverbindung wird in der folgenden Reihenfolge durchgeführt:

• das Teil mit dem Außengewinde wird mit dem Innengewinde auf den Rohrleitungsabschnitt geschraubt;
• Nachdem das Teil mit dem Kragen gedreht wurde, müssen Sie darauf ein Dichtungsmittel und eine Überwurfmutter aufsetzen. Danach wird das Fitting ebenfalls auf das Rohr geschraubt.
• Danach muss nur noch die Überwurfmutter am Außengewinde des Rücklauffittings angezogen werden.

Beachten Sie! Im Gegensatz zu den meisten anderen Docking-Arten muss ein Teil der Pipeline nicht vollständig zerlegt werden. Die gesamte Montage / Demontage erfolgt mit nur einer Mutter.

Tavrovoy-Verbindung

T-Rohrverbindungen können entweder rechtwinklig oder spitz sein, wenn ein anderes Rohr in eine vorhandene Rohrleitung eingefügt werden muss. Ein Beispiel ist ein Kabelbinder, der von der Wohnung zum Steigrohr führt. Sie können auf zwei Arten eine Verbindung herstellen - mit speziellen Formstücken oder durch Schweißen (wenn die Rohre aus Metall sind).

Als Beschläge verwenden wir T-Stücke und Kreuze. Mit diesen Elementen können Sie einen komplexen Knoten bilden. Eine solche Verbindung mit einem T-Stück kann mit jeder der beschriebenen Methoden durchgeführt werden. Verwendbar Crimp-Fitting, Schweißen von PP (bei Polypropylenrohr), Muffenanschluss (wenn wir über Abwasser sprechen) usw.

Eingesetzte Metallrohre mittels Schweißen sind selten und für einen Klempner-Anfänger ziemlich schwierig. Das Hauptproblem hierbei ist, die Aussparung an der Rohrleitung, in die Sie abstürzen müssen, und am Ende der zu verbindenden Rohrleitung richtig zu markieren.

Um dieses Problem zu lösen, können Sie spezielle Vorlagen verwenden, in denen je nach Durchmesser Kurven vorhanden sind, die die Kontur der Aussparung markieren. Sie können auch spezielle Markierungsprogramme verwenden.

  Beachten Sie! Wenn die Schnitte nicht perfekt zusammenpassen, müssen die Risse mit Metallstücken eingebrannt werden, was die Dichtheit beeinträchtigt. Daher sollte das Markup fokussiert werden.

Nippelgelenk

Die Nippelverbindung von Rohren gehört zur Klasse der lösbaren Teile und besteht aus dem eigentlichen Fitting (herkömmliche Gewindehülse und restriktive Schulter), einem Dichtring und einer Überwurfmutter.

Die Reihenfolge des Zusammenfügens von Abschnitten der Pipeline ähnelt in gewisser Weise einem Amerikaner:

• An der Verschraubung (Gewindehülse) müssen Sie den Dichtring und die Überwurfmutter aufsetzen;
• Danach wird der Fitting auf das Gewinderohr geschraubt.
• Zum Abschluss der Verbindung muss lediglich die Überwurfmutter auf die Kupplung oder das Ende einer anderen Rohrleitung geschraubt werden.

Diese Methode wird häufig verwendet, wenn Sie ein Messgerät in ein vorhandenes System einbetten müssen. Die Verschraubung ist praktisch, da der Durchmesser der zu verbindenden Elemente nahezu unbegrenzt ist. Um die Dichtheit zu gewährleisten, genügt es, einfach den erforderlichen Durchmesser der Drosselverschraubung zu wählen.

Fugenverbindung

Diese Art der Verbindung kann als eine der einfachsten angesehen werden. Die genutete Verbindung von Rohren gehört zu der Kategorie der geschweißten lösbaren Andockarten der Rohrleitung.

Gruvlok - die übliche Klemme, mit der Sie sich schnell zu zwei ganzen Rohren kombinieren lassen. Das Design dieses Elements ist ziemlich einfach - ein Kunststoffgehäuse, in dem sich eine Gummidichtung und Bolzen auf beiden Seiten befinden. Durch das Anziehen der Schrauben wird der notwendige Druck erzeugt, die Gummimanschette verformt sich fest gegen die Oberfläche der Rohrleitung und gewährleistet so die Dichtheit der Verbindung.

Eine lose Rohrverbindung ist aus Sicht der Rohrleitungswartung die beste Option. Die Bolzen können jederzeit gelöst werden, die Schelle wird entfernt und der beschädigte Rohrabschnitt kann gereinigt oder ausgetauscht werden.

Die Konstruktion einiger Nuten ist etwas kompliziert und weist am gesamten Umfang einen Vorsprung auf. In der Rohrleitung sollte sich in einem gewissen Abstand von der Fuge eine Nut befinden. Beim Andocken dringt der Vorsprung an der Nut in diese Nut ein und sorgt für zusätzliche Festigkeit der Fuge.

Am ende

Keine Rohrleitung kann verlegt werden, ohne dass das Problem besteht, einzelne Abschnitte zu verbinden. Sie müssen zwischen einer Vielzahl von Optionen wählen, von denen jede ihre eigenen Vor- und Nachteile hat. Der Artikel bietet einen kurzen Überblick über gängige Methoden zum Andocken von Pipeline.

Der Klempner für Anfänger kann anhand dieser Informationen die beste Installationsoption ermitteln. Das Video in diesem Artikel beschreibt einige Arten lösbarer Verbindungen.
