Beheizung von rohren mit heizkabel: wie läuft es ab?

Während des Baus von Landhäusern sollten alle Maßnahmen zur Isolierung der Kommunikation vorab vorgesehen werden (Erdverlegung unter dem Gefrierpunkt, Isolierung aus Mineralwolle, Polystyrolschaum, Polyethylenschaum), manchmal ist dies jedoch nicht der Fall. Sie können auf einen flachen Graben treffen, Rohre, die durch einen nicht beheizten Raum verlaufen, und in solchen Fällen können Sie durch ein Heizkabel für Rohrleitungen gerettet werden.

Im Folgenden sehen wir, was es ist, wie es montiert ist, und zeigen Ihnen auch das Video in diesem Artikel.

Rohrleitungsisolierung

Heizkabel

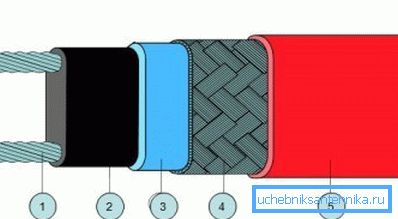

• Ein selbstregelndes Heizkabel zum Heizen von Rohren wird in Form eines Bandheizers hergestellt, wobei die Halbleiterpolymermatrix durch zwei parallele Leiter erwärmt wird. Es ist bemerkenswert, dass bei der Installation eines solchen Kabels die Anweisung es ermöglicht, das Kabel an jedem Ort zu trennen, ohne befürchten zu müssen, dass dort eine kalte Zone entsteht. Außerdem kann eine solche Bandkonstruktion die von jedem einzelnen Abschnitt erzeugte Wärmemenge regulieren, daher kann ein solches Kabel im Prinzip nicht durchbrennen.

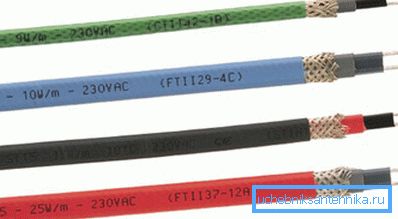

• Durch die doppelte Isolierung mit einem modifizierten Polyolefin erhält das Gerät einen mechanischen Schutz (Abrieb, Aufprall), Schutz gegen aktive Chemikalien, Wasserfestigkeit und hohe dielektrische Eigenschaften.. Es sollte beachtet werden, dass der Preis einer solchen resistiven Vorrichtung viel höher ist als derjenige des PNSV, jedoch ist eine ständige Überwachung praktisch nicht erforderlich, da die Anpassung allein erfolgt.

Was ist bei der Berechnung der Leistung zu beachten?

Bei der Wahl des richtigen Widerstandsgeräts müssen Sie im Wesentlichen drei Faktoren berücksichtigen: 1) die Leistung der Wärmeisolierung von Drittanbietern; 2) das Material, aus dem das Rohr besteht; 3) Durchmesser der Rohrleitung.

Hinweis Wenn Sie ein Heizkabel für die Wasserversorgung im Rohr installiert haben, bedeutet dies nicht, dass es nicht länger isoliert werden muss. Wenn Sie eine zusätzliche Isolierung mit Mineralwolle, Polystyrolschaum oder Polyethylenschaum herstellen, wird der Wärmeverlust erheblich reduziert, sodass die Stromkosten ebenfalls geringer sind.

Montage

Hinweis Wenn es sich um ein Heizkabel für Abwasser im Inneren des Rohrs handelt, kann es mit jeder Ummantelung erworben werden. Für das Wasserversorgungssystem sollte die Fluorpolymerisolierung jedoch eine Zulassung für die Eignung von Lebensmitteln erhalten.

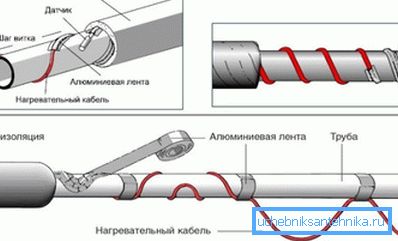

Das selbstregulierende Heizkabel für Rohre kann auf zwei Arten verlegt werden - Innen- und Außeninstallation. Für das letztere Verfahren gibt es jedoch einige Optionen, von denen eine in der oberen Abbildung angedeutet ist, so dass sie entlang des Rohrs im Singular in einer geraden Linie gebunden werden kann, sie kann auch auf beiden Seiten verlegt werden und zusätzlich mit einer Wellenlinie oder in einer Spirale montiert werden.

Diese Optionen werden jedoch hauptsächlich nur dann verwendet, wenn die Abwasser- oder Wasserversorgung bereits vorhanden ist und Einfrierprobleme bestehen. Außerdem wird ein solches Heizband zur Winterbeheizung von Dächern verwendet (Vereisungsschutz).

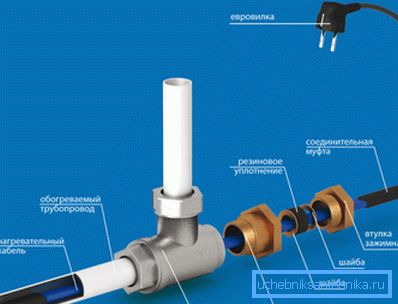

Bevor Sie ein solches Gerät kaufen, müssen Sie sicherstellen, dass es zusammen mit dem für das Schneiden vorgesehenen Kit verkauft wird. Dazu gehören eine Kupplung und die Stopfbuchse, die das Kabel vor dem Eindringen von Wasser unter der Isolierung schützt. Außerdem beginnt die Installation des Heizkabels im Rohr mit der ersten Montage der Kupplung und dann mit der Stopfbuchse, die fest an der Hülle anliegt.

Es ist wünschenswert, dies vor dem Zuschneiden der Enden vorzunehmen - auf diese Weise erleichtern Sie den Prozess - es ist viel bequemer und schneller.

Nachdem Sie die Kupplung und die Stopfbüchse mit den eigenen Händen angelegt haben, können Sie mit dem Schneiden beginnen. Dazu müssen wir uns von der Kante 100-120 mm zurückziehen. Zuerst schneiden wir die Isolierung entlang des Umkreises, aber wir schneiden sie nur, um den Bildschirm nicht zu beschädigen. Nach dem Schnitt biegen Sie das Kabel an dieser Stelle mehrmals und der Schnitt ist abgeschlossen.

Danach schneiden Sie die Isolierung entlang und entfernen Sie sie (mit der Kante können Sie sie mit einem Messer trennen - es ist bequemer).

Nachdem Sie die Isolierung entfernt haben, haben Sie ein Schirmgeflecht vor sich, das Sie wie in dem obigen Foto zu einem Flagellum verweben und verdrehen müssen - später verbinden Sie es mit der Erdung. Jetzt müssen Sie die Heizmatrix loslassen und sich dabei vom Rand des oberen Schnitts 15-20 mm zurückziehen und sehr vorsichtig vorgehen, um die Matrix selbst nicht zu beschädigen. Schneiden Sie die Schale um den Umfang herum ein, jedoch ist der Vorgang genau derselbe wie bei der oberen Schicht.

Jetzt haben Sie die Matrix selbst erreicht und Sie müssen die Drähte für die Verbindung reinigen, indem Sie die Hülle mit einem Messer von ihnen entfernen. Dies ist jedoch etwas schwieriger als bei den beiden oberen Isolierschichten, die Sie entfernt haben. Um das Konzept umzusetzen, dehnen Sie die Bandkante aus und entfernen Sie den Kunststoff vorsichtig, genau wie Sie einen Bleistift spitzen - Sie sehen ein Fragment des Prozesses im oberen Foto.

Machen Sie eine solche Bewegung von zwei Seiten und ziehen Sie die Drähte sanft, indem Sie sie herumspreizen, so dass Sie die ohnehin nicht benötigte Hülle abschneiden können. Sie können die Matrix natürlich entlang der Mitte abschneiden, aber angesichts ihrer Steifigkeit wird es für Sie ziemlich schwierig sein.

Jetzt setzen wir eine spezielle Zweikanaldüse aus dem Satz auf die blanken Drähte, füllen jedoch zuerst das Dichtungsmittel in die Löcher, um die Wasserdichtigkeit zu gewährleisten (fügen Sie das Dichtungsmittel nach der Installation wieder in die Löcher ein). Auf jedem Kern (einschließlich Sieb) Kunststoffrohre aus dem gleichen Satz aufsetzen, und an den Enden der Kerne befinden sich Metallrohre, die Sie mit einer Zange oder einem Klemmenblock festklemmen.

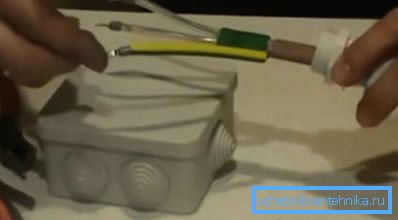

Jetzt ist das Kabel für den Anschluss an eine Abschirmung oder eine spezielle Box bereit (siehe Foto oben).

Hinweis Das hintere Ende des Kabels muss abgedichtet sein. Entfernen Sie dazu 20-25 mm der oberen Isolierung, lassen Sie dort 5-7 mm vom Schirm und kürzen Sie eine der Matrixdrähte um 5 mm - es tritt kein Kurzschluss auf.

Von oben zieht man die Wärmeschrumpfung aus dem Satz an und erhitzt sie mit einem Streichholz.

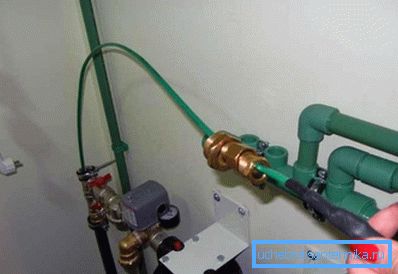

Jetzt müssen Sie das selbstregulierende Heizkabel durch das Anschluss-T-Stück im Inneren des Rohrs schieben, die Klemmen und Masse an die Stromquelle anschließen, und der Aufheizvorgang beginnt.

Fazit

Die gesamte Installation des Heizkabels im Inneren des Rohrs erfordert nicht viel Zeit - das Schneiden erfordert viel mehr Aufmerksamkeit und Arbeitskosten. Genauso verfahren Sie mit dem Heizbandheizgerät und dessen Montage auf dem Dach (hier erfahren Sie, wie das Kabel in Rohren verschiedener Typen verlegt wird).
