Bedingter rohrleitungsdurchgang - merkmale dieses parameters
Der Nenndurchgang ist ein Nennwert, der die Leistungsfähigkeit des Systems widerspiegelt. Dies ist eine Richtlinie für Planung und Installation, da Rohre und Formstücke ausgewählt werden müssen, die ideal zueinander passen. Es ist erwähnenswert, dass dieser Indikator den gemittelten Wert bedeutet, da er immer auf- oder abgerundet wird, so dass der erhaltene Wert den Standards entspricht, die in den Normen von GOST enthalten sind.
Grundlegende Systemparameter
Bei der Charakterisierung bestimmter Kommunikationen wird nicht nur die bedingte Passage verwendet, dieser Indikator reicht nicht aus, da er öfter nicht den tatsächlichen Abmessungen entspricht. Bei der Planung und Installation können mehrere Werte berücksichtigt werden:
| Nenndurchmesser | Tatsächlich ist dies dasselbe wie bei der bedingten Passage, der Wert wird immer angenähert und stimmt meistens nicht mit den tatsächlichen Zahlen überein. Die gebräuchliche Bezeichnung ist die Abkürzung "Du", da sie sich an den Merkmalen eines bestimmten Systems orientieren kann. In der Projektdokumentation gibt es oft nur diesen Parameter, und die Wahl einer bestimmten Variante von Rohren und Formteilen hängt von den Merkmalen des Objekts ab. |

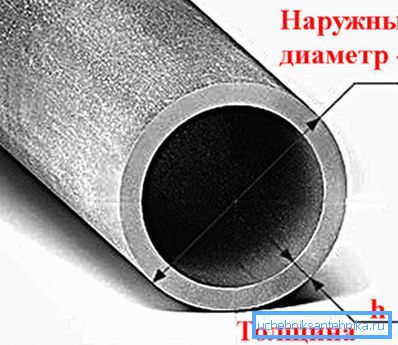

| Außendurchmesser | Dies ist ein genauer Indikator, der die tatsächliche Größe der Rohraußenseite widerspiegelt und insbesondere bei dickwandigen PVC-Rohren oder Aluminium erheblich von DN abweichen kann. Dieser Faktor sollte berücksichtigt werden, um die Kommunikation in bestimmten Räumen und bei der Wahl der Isolierung mit geringer Tiefe zu platzieren |

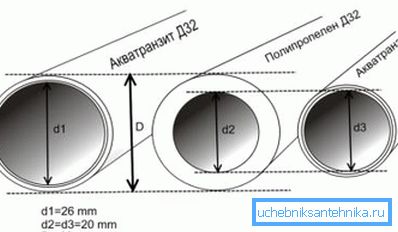

| Innendurchmesser | Tatsächlich spiegelt diese Zahl die Kapazität einer Pipeline am besten wider. Es ist sehr einfach, die Größe des inneren Hohlraums zu berechnen: Die Wandstärke wird vom Außendurchmesser weggenommen. Als letzte Möglichkeit können Sie einen Bremssattel verwenden. Dadurch wird der Parameter sehr schnell und genau bestimmt |
Kalkültechniken und wichtige Nuancen
Wir haben herausgefunden, was eine bedingte Passage ist. Nun ist es notwendig, das Thema genauer und detaillierter zu betrachten.
Beachten Sie! Alle notwendigen Informationen, die so wichtige Indikatoren wie den Durchsatz von Rohrleitungen, Verbindungsknoten und Armaturen widerspiegeln, sowie die erforderlichen Eigenschaften von Sanitärsystemen und an Rohrleitungen angeschlossenen Geräten spiegeln sich in GOST 28338-89 wider. Dieser Regulierungsakt ist das Hauptdokument, das alle Bau- und Planungsorganisationen leitet.
Messsysteme
Auf dem Markt finden Sie Produkte, deren physikalische Abmessungen anders angegeben sind:
- Wenn Sie Metallrohre für Gaspipelines und wasserführende Kommunikation kaufen, werden deren Indikatoren höchstwahrscheinlich in Zoll angegeben.. Dies ist ein allgemein anerkanntes Messsystem, das sowohl von Spezialisten als auch von Vertriebsorganisationen verwendet wird. Wenn das gesamte System aus Metall besteht, gibt es keine Probleme, da die Beschläge eine Zoll-Markierung haben.
- Produkte aus PVC, Polyethylen, Polypropylen, Metall-Kunststoff und anderen Polymerwerkstoffen sind unterschiedlich gekennzeichnet, alle Indikatoren sind in Millimeter angegeben. Es ist wichtig, den richtigen Durchmesser des Rohrs zu wählen - der bedingte Durchgang sollte ausreichen, um eine ununterbrochene Zufuhr dieser oder jener Substanz oder der Kanalisation zu gewährleisten. Am besten lassen Sie sich von qualifizierten Fachleuten beraten, um Fehler zu vermeiden.

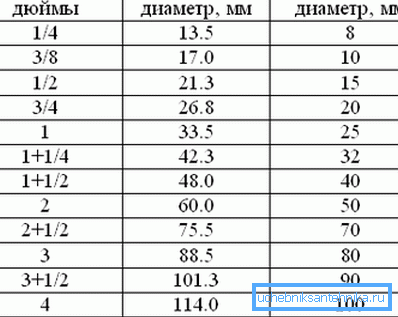

Beachten Sie! Häufig treten Fragen auf, wenn Metall- und Kunststoffrohre miteinander verbunden werden müssen, da die Größe einiger Zoll in Zoll und der zweite in Millimeter angegeben wird. Um dieses Verfahren zu vereinfachen, können Sie die nachstehende Tabelle verwenden. So können Sie leicht herausfinden, welche Produkte Sie erwerben müssen, um alle Parameter der Kommunikation einzuhalten.
Der Wert des Indikators
Die Definition des bedingten Durchgangs von Rohren ist sehr wichtig, wenn Sie alle Arbeiten mit Ihren eigenen Händen erledigen:
- Erstens hängen die Systemleistungsindikatoren stark vom Durchmesser ab. Wenn das Abwasserrohr zu eng ist, wird es ständig überlaufen, was zur schnellen Bildung von Verstopfungen und sogar zum Eindringen von Abwasser in den Raum durch Wasserinstallationen führen kann, was sehr unerwünscht ist. Bei einer kleinen Rohrgröße wird das Haus nicht mit hochwertigem Wasser versorgt, und beim Heizen kann sich herausstellen, dass die Parameter zu niedrig sind.
- Zweitens variiert der Preis je nach Größe erheblich. Die Verwendung von zu großen Durchmessern ist oft unpraktisch und sogar kostspielig (z. B. nimmt das Volumen des Wärmeträgers im Heizungssystem erheblich zu und es wird viel mehr Energie für die Beheizung benötigt).
Wenn das Projekt bereits entwickelt wurde, ist es besser, noch einmal sicherzustellen, dass dies korrekt ist und den Standards entspricht, und es ist besser, sich an einen Spezialisten zu wenden, da keine Anweisungen Sie über die Probleme informieren, die während des Kommunikationsbetriebs auftreten können.
Fazit
Die korrekte Berechnung des DU-Indikators bedeutet, dass der Betrieb der Pipeline ununterbrochen funktioniert und die Wahrscheinlichkeit von Ausfällen und Ausfällen verringert wird. Das Video in diesem Artikel enthält einige wichtige Fakten zu dem betreffenden Thema.
