Äußerer rohrdurchmesser - alles, was sie über größen wissen

Wenn es um die Gestaltung von Abwassersystemen, der Wärme- und Wasserversorgung geht, kann eine der wichtigsten Aufgaben als die richtige Auswahl der Rohrleitung bezeichnet werden. Dies bezieht sich nicht nur auf das Material, sondern auch auf seine Größe, insbesondere den Außendurchmesser der Rohre.

Was beeinflusst die Größe?

Die Hauptaufgabe einer Pipeline ist der Transport von Flüssigkeit (Gas), sodass das Funktionsprinzip jeder Anlage im Haus (Abwasser, Heizung, Gasleitung, Lüftung usw.) kurz beschrieben werden kann. Dementsprechend ist das Hauptkriterium für die Wirksamkeit seiner Arbeit der Durchsatz, d.h. die Menge an Flüssigkeit oder Gas, die pro Zeiteinheit den Abschnitt passiert.

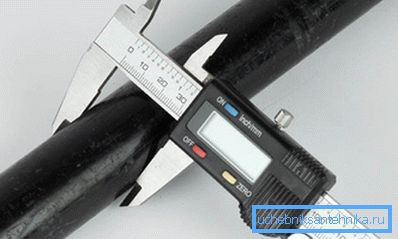

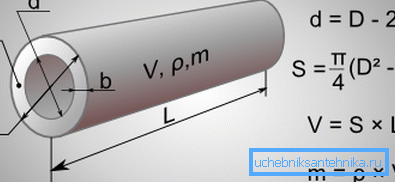

Berücksichtigen Sie bei der Planung normalerweise den Außen- und Innendurchmesser des Rohrs. Der innere Einfluss direkt auf den Durchsatz und der Unterschied zwischen außen und innen kann an der Wandstärke und damit an der Festigkeit beurteilt werden.

Dies ist besonders wichtig bei der Planung von Heizungssystemen, da sie im Druckmodus arbeiten. Wenn Sie versuchen, die Rohrleitung für kaltes Wasser in der Heizungsanlage zu sparen und zu verwenden, muss dies in naher Zukunft geändert werden.

Auf den ersten Blick sollten keine Probleme auftreten, es genügt, nur die Kennzeichnung zu beachten. In der Realität gibt es einige Fallstricke, da nicht die Metrik, sondern das Zoll-Bezeichnungssystem verwendet wird.

Merkmale der Durchmesserangabe

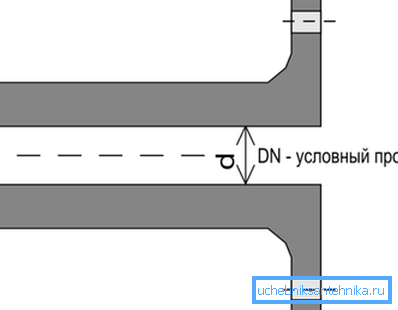

Neben den in den üblichen Millimetern oder Zoll angegebenen Abmessungen wird auch das Konzept des Nenndurchmessers verwendet - also die Größe des Lumens. Auf den ersten Blick unschuldig trägt der Eintrag in Form des Außendurchmessers des Rohres Du25 zunächst einen Fehler, da das Akronym DU ausschließlich als Innenmaß verwendet wird.

Gleiches gilt für die Bezeichnung des Außendurchmessers des Rohres Du32, in diesem Fall muss entweder der Präfix "Do" oder das Wort "Äußeres" entfernt werden. Andernfalls kann der Laden länger als eine Stunde damit verbringen, eine nicht vorhandene Größe zu finden.

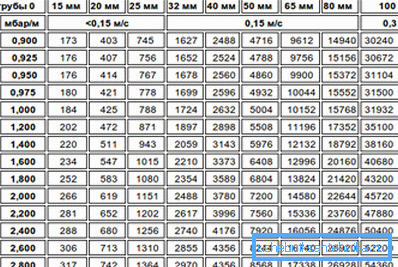

Beachten Sie! Mit dem Wert von Du können Sie den Durchsatz grob schätzen. Anfangs werden sie so ausgewählt, dass jeder nächste Wert eine Erhöhung des Durchsatzes um einen Betrag von 60% auf 100% ergibt.

Beim Arbeiten mit unterschiedlichen Materialien, zum Beispiel beim Ersetzen eines Teils des alten Gusseisenabwassers gegen Kunststoff. Die Anweisungen für die Durchführung von Sanitärarbeiten konzentrieren sich in der Regel auf die Technologie, ohne dabei die Auswahl der Standardgrößen zu berücksichtigen. Probleme mit unterschiedlichen Zahlensystemen können selbst bei erfahrenen Handwerkern auftreten.

Polypropylen-Rohr

Es kann für die Installation von Heizungssystemen und Sanitäranlagen verwendet werden. In der Regel wird eine Größe im Bereich von 20 bis 110 mm gewählt, obwohl letzteres praktisch nicht in Privathäusern verwendet wird. Die Parameter des fertigen Produkts müssen mit GOST R 52134-2003 übereinstimmen.

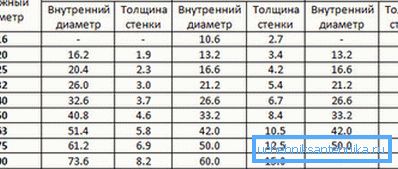

Berücksichtigen Sie bei der Auswahl den Außendurchmesser der Polypropylenrohre. Tatsache ist, dass die Wandstärke je nach Marke unterschiedlich ist. Für die Marke PN10 entspricht der Außendurchmesser 32 dem Innendurchmesser - 26,0 mm. Und für die Marke PN20 sinkt der DN auf 21,2 Millimeter, wenn die Wandstärke erhöht wird.

Bei der Auswahl ist es wichtig, äußere und innere Abmessungen nicht zu verwechseln. Wenn also die Frage ist, ob ein Rohrdurchmesser von 32 mm (außen oder innen) erforderlich ist, handelt es sich höchstwahrscheinlich um einen externen. Du 32 existiert einfach nicht, der nächste Wert ist 32,6.

Beachten Sie! Wenn alle Arbeiten von Hand erledigt werden, ist es besser, dass alle Elemente vom gleichen Hersteller und von derselben Charge stammen. Dadurch stimmen externe und interne Parameter genau überein.

Es ist möglich, gemittelte Daten der am häufigsten verwendeten PP-Rohre zu zitieren. So wird zum Einbau von Heizung meist im Größenbereich von 20 - 32 mm gearbeitet. Die Dicke der Heizungsrohre übersteigt selten 50 mm. (Siehe auch den Artikel Abwasserrohre und Anschlüsse: Merkmale.)

Rohre aus Stahl und Gusseisen

Im Rahmen eines Artikels ist es unmöglich, alle Rahmengrößen zu erwähnen, da es Hunderte gibt, die sich je nach Produktionsweise unterscheiden:

• warmgewalzte Pipeline. Die Norm GOST 8732-78 besagt, dass die Außendurchmesser von Stahlrohren, die mit dieser Technologie hergestellt werden, im Bereich von 20 - 550 mm liegen (etwa 70 Standardgrößen). Wenn wir auch die innere berücksichtigen, können Sie mehrere hundert, wenn nicht tausende von Größen auswählen, da Sie die Wandstärke berücksichtigen müssen.

• Kaltmiete. GOST 8734-75 identifiziert mehr als 70 Größen und die Situation ist die gleiche wie bei warmgewalzten Rohranaloga, dh die Wandstärke variiert in einem weiten Bereich.

Denken Sie daran, dass das gesamte Sortiment natürlich nicht notwendig ist. Genug, um zumindest in den gängigsten Größen zu navigieren. Beachten Sie zum Beispiel den Innen- und Außendurchmesser von Stahlrohren, die zur Organisation der Wasserversorgung dienen.

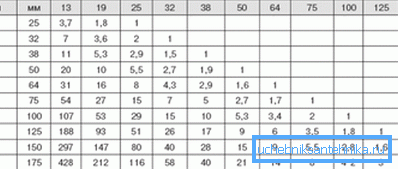

Das Hauptgeheimnis vieler ist jedoch die Dekodierung von Zollbezeichnungen. Dies ist besonders wichtig, wenn die Verbindung ein Gewinde aufweist. Selbst eine geringfügige Fehlanpassung ermöglicht es nicht, eine abgedichtete Verbindung herzustellen. In Zukunft kann dies zu Undichtigkeiten führen.

Wenn Sie die Markierung in Zoll kennen, können Sie den Durchmesser des Gewindes und den DN bestimmen. Somit sagt der Außendurchmesser des Rohrs 3, dass Du gleich 20 mm ist, mit Gewinde - 25,9 - 26,2.

In Bezug auf Gusseisen ist alles viel einfacher mit 3 Hauptgrößen - 150, 100 und 50 mm. In diesem Fall dient die bedingte Passage, dh die Du-Pipeline, als Hauptkriterium. Im Alltag wird zur Entsorgung der Abfälle Gusseisen verwendet. Die Standardgröße beträgt in der Regel 100 oder 150 mm.

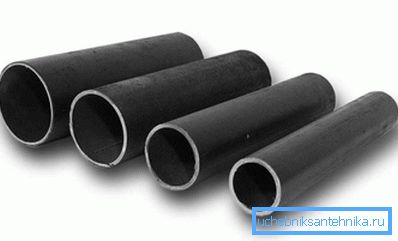

VGP-Pipeline

Die Abkürzung VGP steht für Water Gas Pipeline. Stahl wird für die Produktion verwendet und kann nicht nur als Rohr für Außeninstallationen verwendet werden, sondern auch für die Verlegung einer Gasleitung.

Das gesamte Spektrum der Stahl-VGP-Pipeline wird durch die Norm GOST 3262-75 bestimmt. Die Bezeichnung bedeutet intern, oder besser Du, während die Wandstärke bekannt ist, ist es möglich, die Dicke der Rohrleitung zu berechnen. Somit bedeutet die VGP-Bezeichnung Du15, dass Du gleich 15 mm ist.

Der Außendurchmesser des Stahlrohrs 22 mm ermöglicht den Vergleich mit dem VGP Du15, da seine Dicke 21,3 mm beträgt. Gleichzeitig hat das elektrogeschweißte Analog einen viel größeren Abstand (zwischen 18 und 20 mm, abhängig von der Wandstärke). Dieser Unterschied ist auf die Betriebsbedingungen des Systems zurückzuführen.

Unabhängig davon lohnt es sich, die AIV-Pipelines in Zollbezeichnungen zu betrachten. Hier ist die Beziehung zwischen den Dimensionen wie folgt.

Der Außendurchmesser des VGP des Rohres hängt von der Wandstärke ab, insgesamt wird es in 3 Versionen hergestellt:

• Lungen;
• gewöhnliche;
• verstärkt.

Wenn beispielsweise Du 40 im Bereich Dn 48,0 mm anzeigt. Die Wandstärke reicht von 3,0 (leichte Version) bis 4,0 mm (verstärkte Version). Die verstärkte Version wird für Systeme verwendet, die unter hohem Druck arbeiten.

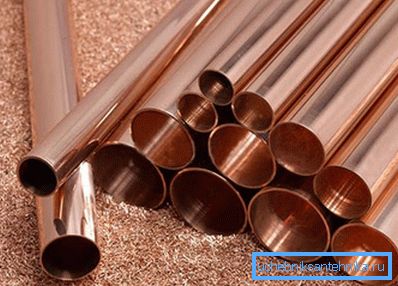

Kupferrohre

Trotz der Beliebtheit von Kunststoff wird Kupfer immer noch zur Organisation von Sanitär- und Heizungssystemen verwendet (selbst wenn der Preis höher ist). In Bezug auf die Dimensionierung können Sie auf Zoll- und metrische Zahlensysteme zurückgreifen. In Bezug auf den Standard ist die Produktpalette in GOST 617-2006 angegeben.

Die neue Norm basiert auf der metrischen Maßbezeichnung, daher wurde beispielsweise die alte 3/8 Zoll-Bezeichnung durch zwei Größen (6 und 7 mm) ersetzt. Im Allgemeinen ergeben nur kaltgewalzte Produkte etwa 70 - 80 Standardgrößen. Dies gilt, wenn nur die Dicke berücksichtigt wird.

Bei der Auswahl der richtigen Pipeline können folgende Größenbezeichnungen auftreten:

• Zoll In diesem Fall ist die Bezeichnung z. Zoll gibt nur die äußere Größe an;
• gebrochen In dem 14/12-Aufnahmeformat zeigt die Zahl 14 den Außendurchmesser und 12 den Innendurchmesser;
• gebrochene Angabe der Wandstärke, zum Beispiel 14/1. In diesem Fall gibt die Zahl 14 Dn und Wandstärke 1 an.

Zusammenfassend

Im Rahmen eines Artikels ist es schwierig, alle Details der Kennzeichnung von Rohrwalzprodukten abzudecken. Dennoch helfen die vorgeschlagenen Informationen bei der Auswahl der richtigen Pipeline bei der Navigation, wodurch das Risiko von Leckagen minimiert wird.

Das Video in diesem Artikel zeigt ein Beispiel für die Durchmesserauswahl basierend auf den Betriebsbedingungen der Pipeline.
