Arten von kanalarmaturen

Rohre, die heutzutage in Baulagern und Geschäften sehr häufig sind, werden aus Polymermaterialien wie Polypropylen, Polyethylen sowie Polybutylen und Polyvinylchlorid hergestellt. Rohre aus diesem Rohmaterial sind resistent gegen aggressive Substanzen, sie sind einfach zu installieren, sie wiegen wenig und sind für ihre lange Lebensdauer bekannt.

Für die Installation des Abwassers müssen Armaturen für Abwasserrohre verwendet werden, die die Montage des Systems ohne Verschweißen und Verschrauben erleichtern. Welche Arten von Kanalarmaturen gibt es heute?

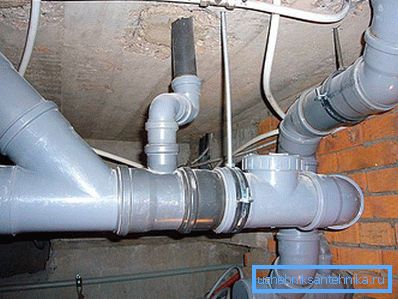

PVC-Abwassersysteme

In der Vergangenheit wurden Abwasserleitungen aus Rohren aus Gusseisen gesammelt. Für diese Rohre wurden Metallbeschläge verwendet. Jetzt verwenden sie PVC-Rohre und Formstücke. Dank der Bestandteile dieses Materials können viele Probleme, die bei der Installation von Abwassersystemen auftreten, erfolgreich gelöst werden. Durch den Einsatz polymerer Werkstoffe konnten die Eigenschaften von Abwassernetzen während ihres Betriebes deutlich verbessert werden, wodurch sie weniger kostspielig sind als Gusseisenkonstruktionen.

Vorteile von Polymeranschlüssen

In unserer Zeit verwendete Rohre und Formstücke aus Polymeren weisen viele positive Unterschiede zu anderen Materialien auf.

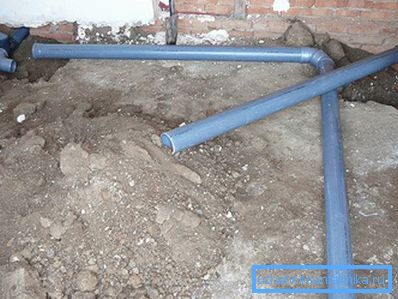

Leichtigkeit Designs. Dieser Moment ist fast der wichtigste, weil das geringe Gewicht die Installation von Rohren für nur eine Person und nicht für die gesamte Besatzung, wie zuvor, ermöglicht. Darüber hinaus sind Rohre und Formstücke viel einfacher zu liefern - genug von einem kleinen leichten LKW, um ein komplettes Set in ein zweistöckiges Ferienhaus zu bringen!

Lange Lebensdauer Die Lebensdauer von PVC-Fittings beträgt in der Regel mindestens 30 Jahre, maximal 40. Da dieser Wert lediglich eine Garantiezeit darstellt, können Rohre und Polymerbeschichtungen ein halbes Jahrhundert verwendet werden, da sie gegen die Auswirkungen der Korrosion unempfindlich sind, keine Angst vor Feuchtigkeit, extremen Temperaturen, aggressive Umgebungen Außerdem werden die Verbindungen von Rohren und Formstücken nicht übermäßig gewachsen und es treten keine Korrosionsablagerungen auf ihnen auf.

Leichtigkeit Montage Um alle Teile zusammenzubauen, die bei der Installation des Abwassersystems im Haus verwendet wurden, ist nur manuelle Arbeit erforderlich, und dies ist auch einfach. Tatsächlich ist das gesamte System wie ein Konstrukteur zusammengebaut - die Kante eines Rohrs wird einfach am anderen Ende des nächsten Rohrs platziert. Ebenso die Montage von Rohren und Formstücken. Für die Installation benötigen Sie keine besonderen Fähigkeiten - es reicht aus, die Grundtechniken zu beherrschen.

Möglichkeit, verschiedene Optionen zu verwenden ermöglicht die Erstellung von Abwassersystemen mit beliebiger Komplexität.

Nachdem wir die Vorteile von PVC-Produkten in Betracht gezogen haben, wenden wir uns den Armaturen selbst zu.

Formstücke für Kunststoffrohre

Der Einbau ist der Teil der Rohrleitung, der erforderlich ist, um mehrere Rohre in einem Winkel miteinander zu verbinden, wenn mehr als zwei Rohre miteinander verbunden werden. Mit den Armaturen können Sie auch das örtliche Abwassersystem mit der Stadtautobahn verbinden.

Wo werden die Armaturen verwendet? Meistens sind sie bei der Installation von Abwasser in Wohngebäuden zu finden, und dies können sowohl Wohngebäude in der Stadt und darüber hinaus als auch Hochhauswohnungen sein. Können Fittings in Systemen verwendet werden, in denen Abflüsse mit einer Temperatur von nicht mehr als 80 ° C fließen, sowie zur Ableitung kurzfristiger Abläufe? Temperatur 95 ° C. Unter den Abläufen bedeutet nicht nur Schmutzwasser aus der Spüle, der Toilette oder der Dusche, sondern auch bestimmte chemische Verbindungen, deren Koeffizient (pH-Wert) zwischen 2 und 12 liegt.

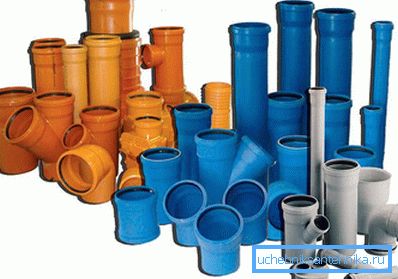

Arten von armaturen

Die Art der Ausstattung kann wie folgt sein:

• diejenigen, die in im Haus angeordneten Systemen verwendet werden;
• diejenigen, die in Systemen außerhalb des Hauses verwendet werden.

Die Art der Verbindung der Beschläge ist ebenfalls unterschiedlich und kann unter Verwendung einer Gummidichtung in Form eines Rings und in seltenen Fällen durch Kleben erfolgen. Der Dichtungsring gilt im letzteren Fall nicht.

Arten von armaturen

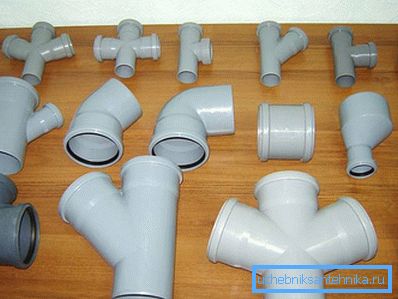

Unter den inneren Abwasserarmaturen, die durch einen Gummiring verbunden sind, werden folgende Elemente gefunden:

• Kopplung, die wiederum den folgenden Typen entspricht:
• Kupplung mit Anschlag;
• Reparaturkupplung mit voller Bohrung;
• Reduzierung - Dieser Teil wird in Fällen verwendet, in denen sich die Durchmesser von Rohr und Fitting erheblich unterscheiden, sowie in Fällen, in denen ein neues PVC-Netzwerk mit Gusseisen verbunden werden muss.
• Revision mit einer Abdeckung - in Situationen, in denen Reinigungsmaßnahmen geplant sind;
• tee - ein Detail zum Verbinden von drei Rohren; kann Winkel von 45, 67, 90 ° haben;
• ein Kreuzstück mit zwei Ebenen, Winkel: 45 und 90 ° (ein solches Kreuzstück wird auch für ungleiche Durchmesser verwendet);
• Stecker;
• mit einer Ebene kreuzen, auch Winkel von 45 und 90 °;
• Tippen Sie auf (mit Winkeln von 30, 45, 90 °);
• Ausgleichsrohr.

Armaturen, die für das externe Abwasser verwendet werden und auch mit einer Dichtung verbunden sind, haben einen ähnlichen Satz von Produkten. Es gibt jedoch einige Unterschiede. In dieser Gruppe von Beschlägen gibt es also solche Details:

• gewöhnlicher Tipp - hier hat er schon mehr Winkel: 15, 30, 45, 67, 90 °;
• Zweirohrhahn - hat beidseitig Gummiringe;
• Kopplung - nur ein Typ;
• das T-Stück kann außer dem üblichen drei-horn sein, sein Winkel ist immer gerade;
• einplankiertes Kreuz auch nur im rechten Winkel;
• Rückschlagventil - es ist an der Abwasserleitung installiert, die horizontal verläuft und eine Steigung von 2 cm pro Meter aufweist;
• Siphon mit zwei Ellbogen.

Wenn Sie ein Engineering-System ausrüsten, müssen Sie geeignete Kunststoffrohre sowie Fittings verwenden, damit Sie die richtige Neigung und Biegung des Abwassersystems vornehmen können.

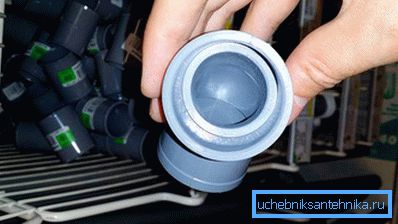

Kleberanschlüsse

Armaturen, die mit einem speziellen Klebstoff für Polypropylen verbunden werden, können sowohl für interne Abwassersysteme als auch für Abwassersysteme verwendet werden, die im Freien verlaufen. Hier sind einige Zubehörteile, die in diesem Fall benötigt werden:

Wie im vorherigen Fall die Kupplung betätigen. Manchmal ist ein Tippen erforderlich - die Drehwinkel betragen 30, 45, 87, 90 °. Bei einem T-Stück sind die Drehwinkel 45, 67, 90 °, also die gleichen wie bei den T-Stücken des internen Abwassersystems. Reduktionen, dh Adapter und Revisionen mit einem Cover werden auf ähnliche Weise angewendet.

Weitere Details - ein Kreuz mit zwei Hohlräumen (45 und 90 °), Stopfen für Rohre. Noch verwendet für Klebestifte, die ein glattes Ende mit einem Winkel von 90 ° aufweisen, für die Tragegurte. Es gibt auch Klebstoffe für Klebstoffe, die eine Muffe haben, ebenfalls mit einem rechten Winkel.

Montagebeschläge

Es gibt eine Reihe nützlicher Tipps, die dazu beitragen, die Montage der Armaturen qualitativ und korrekt durchzuführen:

Schneiden Sie PVC-Rohre vor dem Andocken mit Beschlägen sollte eine Metallsäge mit einem kleinen Zahn sein. Aus diesem Grund werden an der Rohrkante an der Stelle des Schneidens keine Stücke der Schicht anhaften.

Nachdem das Rohr abgeschnitten wurde, lohnt es sich, die Sägestelle zu behandeln, Grate und Unebenheiten zu entfernen. Dies hilft, die Armatur enger zu befestigen, und während des Betriebs des Systems treten keine Verstopfungen und Leckagen an den Verbindungsstellen auf.

Sie sollten die beschnittenen PVC-Elemente erst reinigen, nachdem das Produkt trocken ist (dh Feuchtigkeit entfernen, wenn sie auf dem Rohr oder der Armatur vorhanden ist).

Wenn sich an den Stellen, an denen Rohre und Formstücke angeschlossen werden, Hohlräume gebildet haben, sollten diese mit einer Bürste mit Klebstoff behandelt werden. Dann hilft die Installation, das Abwassersystem zu retten, um es für viele Jahrzehnte zu nutzen.
