Arten von abwasserrohren und anschlüssen - ein kurzer

Heizung und Sanitär müssen bei der Installation des Abwassersystems mit Rohren aus unterschiedlichen Materialien umgehen. Damit alle Arbeiten korrekt ausgeführt werden können, müssen Sie die Merkmale der Rohrverbindung und ihre Haupttypen kennen.

Rohrklassifizierung

In dieser Frage kommt es darauf an, nach welchen Kriterien die Klassifizierung durchgeführt wird. Je nach den Arbeitsbedingungen können beispielsweise Druck- und Nichtdrucksysteme unterschieden werden.

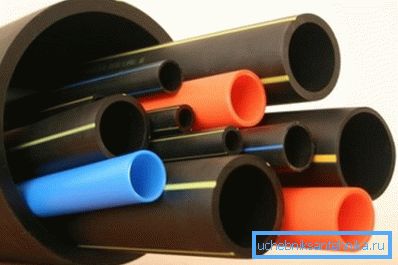

Es ist jedoch sinnvoller, eine Klassifizierung nach Material vorzunehmen, wobei solche Rohrtypen unterschieden werden:

• Kunststoff, Normalerweise wird PVC für Abwasser verwendet, und für die Installation von Heizungssystemen wird Polypropylen (PP) verwendet. Details zum Anschließen von Kunststoffrohren für Abwasserkanäle werden im Folgenden beschrieben.

• Metallisch. Stahlrohre sind beliebt bei der Installation von Rohrleitungen, Gusseisen wird für Entwässerungssysteme verwendet, es gibt auch Kupfer- und Messingrohre;

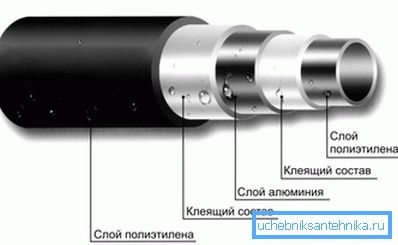

• Kunststoff aus Metall - zwischen den Kunststoffschichten befindet sich eine Aluminiumschicht;

• Asbestzement, denn Abwasser wird praktisch nicht verwendet;
• Fiberglas.

Methoden für das Andocken von Rohren

Sie können mehrere grundlegende Methoden hervorheben, die bei der Installation der Pipeline verwendet werden:

• Glockenförmige Verbindung von Abwasserrohren wird meistens nach dieser Methode durchgeführt;
• geschweißt - es hat im Vergleich zu den anderen eine maximale Festigkeit und Dichtheit;
• Gewindeanschlüsse verwendet werden;
• Flansch;
• unter Verwendung von Pressfittings;
• Verwenden Sie Klammern.

Glocke passend

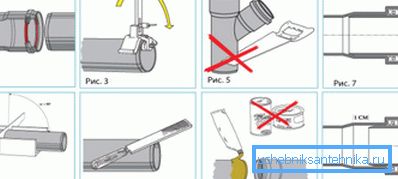

Kurz gesagt, diese Methode kann wie folgt beschrieben werden: Das Ende eines Rohrs wird am Ende eines anderen Abschnitts der Rohrleitung in die Erweiterung eingeführt, zusätzlich wird die Verbindung mit einem Dichtungsmittel abgedichtet. In der Muffe befindet sich ein Dichtungsring, der sich verformt und die Dichtheit der Verbindung gewährleistet.

Die Verbindung von Kunststoff-Abwasserrohren wird fast immer auf diese Weise durchgeführt. Die Kanalisation im Haus arbeitet im Free-Flow-Modus, so dass die Steckdose ausreichend ist.

Unabhängig davon ist die Polypropylen-Rohrleitung zu erwähnen (obwohl sie in der Regel nicht für die Installation von Abwasser verwendet wird), hier wird auch eine Flare-Verbindung verwendet, aber vorher wird das Material erhitzt.

Aufgrund der hohen Temperatur erweicht Polypropylen und die Verbindung ist vollständig abgedichtet. Aufgrund dessen kann es dem Kühlmittel und dem Druck im System bei hoher Temperatur standhalten.

Kunststoff und Gusseisen

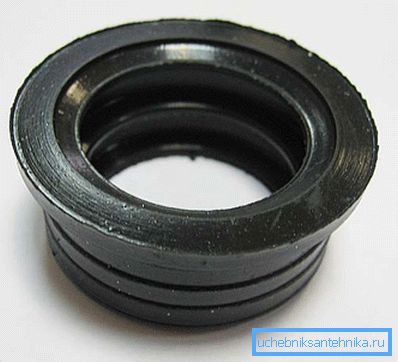

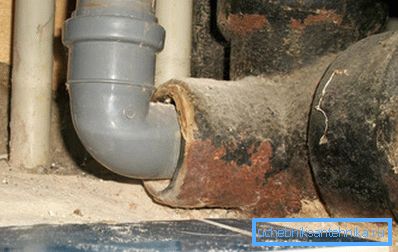

Die Menschen stehen vor der Frage, wie man ein gusseisernes Abwasserrohr mit einem Kunststoffrohr verbinden kann, wenn ein Teil eines alten gusseisernen Abwassersystems ausgetauscht werden muss. Auch hier wird eine Muffe verwendet, und das wichtigste Merkmal ist, dass zum Abdichten der Verbindung eine Gummimanschette verwendet werden muss.

Nachdem die Glocke von den Resten des Füll- und Dichtungsmittels befreit ist, werden ihre Wände mit einem Dichtungsmittel beschichtet, dann wird ein Gummiring eingeführt und erst dann das Ende des Kunststoffrohrs. In diesem Zusammenhang kann das gusseiserne Abwasserrohr mit Kunststoff als vollständig betrachtet werden.

Beachten Sie! Bevor Sie den Kunststoff in die Manschette einlegen, ist es wünschenswert, ein Sanitärschmiermittel aufzutragen. Andernfalls können Sie den Gummi beschädigen.

Mit Docking-Eisenrohren

Wenn bei der Frage, wie PVC-Abwasserrohre angeschlossen werden sollen, kein besonderes Problem besteht, ändert sich beim Anschließen der Gussrohre die Reihenfolge der Maßnahmen etwas.

Der Hauptunterschied besteht in der Abdichtung der Verbindung:

• eine Lücke von etwa 30% der Tiefe ist mit geteerter Gelee oder Jute verstopft;
• Der verbleibende Teil der Lücke ist mit einer Versiegelungslösung (Schwefel- oder Zementmörtel) gefüllt. Es ist erlaubt, Blei zum Gießen zu verwenden.

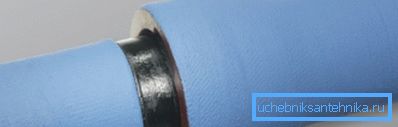

Beachten Sie! Heutzutage wurde das lange Verschließen der Flare und des Ausgießens durch spezielle Dichtringe ersetzt. Ihre Verwendung macht Gusseisenkanäle widerstandsfähiger gegen Verformungen.

Wenn die Verbindung der Kunststoff- und Gussrohre leicht getrennt werden kann, setzt die Verwendung einer Gussrohrleitung dauerhafte Verbindungen voraus.

Schweißnaht

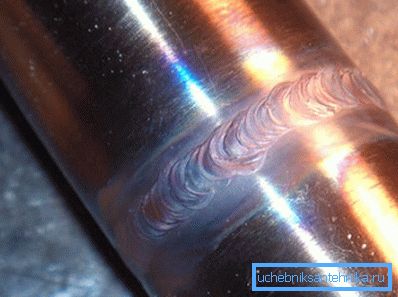

Dieses Verfahren hat eine hohe Verbindungsfestigkeit, erfordert jedoch einige Kenntnisse im Bereich des Metallschweißens. Darüber hinaus ist die einstückige Verbindung hinsichtlich ihrer Funktionsweise äußerst nachteilig. Darüber hinaus ist das Schweißgut im Bereich des Schweißgutes anfälliger für Korrosion.

Daher wird selten geschweißt, hauptsächlich für die Installation von Systemen, die im Druckmodus arbeiten. Das heißt, wenn die Kraft zuerst kommt (Sanitär- und Heizungssysteme, auch in alten Abwassersystemen).

Beachten Sie! Die Schweißverbindung kann nicht verwendet werden, wenn die Rohrleitung beispielsweise eine galvanische Schutzschicht aufweist. Unter der Wirkung der Hochtemperaturschutzschicht brennen Sie einfach aus.

Schraubverbindung

Diese Art des Andockens ist leicht mit den eigenen Händen zu erledigen, Sie müssen keine besonderen Fähigkeiten besitzen.

Der gesamte Vorgang des Andockens von 2 Abschnitten besteht aus 2 Schritten:

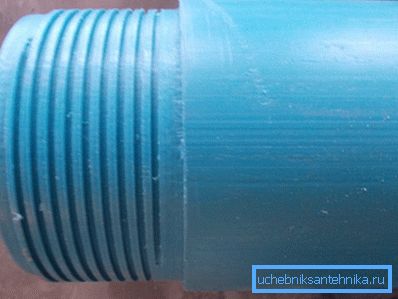

• Zuerst wird an beiden Enden der Rohrleitung ein Gewinde geschnitten. Darüber hinaus kann der Faden nicht nur auf dem Metall, sondern auch auf dem Kunststoff geschnitten werden. Hauptsache, die Wandstärke ermöglicht dies.

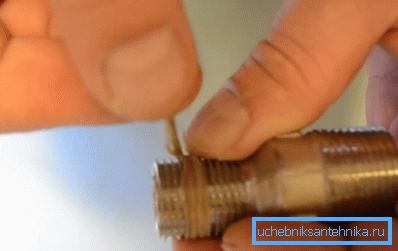

• Dann wird ein Fitting mit einem Innengewinde an beiden Enden angedockt. Um zu verhindern, dass Wasser durch das Gelenk sickert, können Sie Flachswickel verwenden.

Der Hauptvorteil dieser Methode ist die einfache Wartung des Systems. Wenn die Verbindung verstopft ist, können Sie den verdächtigen Bereich jederzeit demontieren und reinigen.

Beachten Sie! Die einzige Einschränkung beim Einfädeln ist die Dicke des Metalls. Bei Verwendung von dünnwandigen Rohrleitungen ist die Verschraubung verboten.

Flansche verwenden

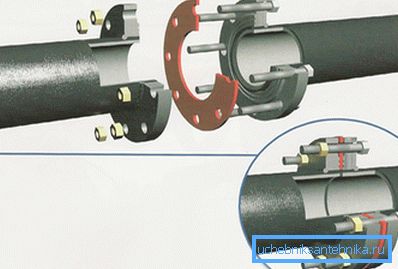

Zum Andocken dieser Methode benötigen Sie 2 Flansche (dicke Metallscheiben), Bolzen und eine Gummidichtung. An den Enden der Rohrleitung sind Flansche angebracht, zwischen denen sich eine Gummidichtung befindet.

Schrauben werden in die Bohrungen entlang des Umfangs der Flansche eingeführt und mit Muttern angezogen, wodurch die Dichtheit der Verbindung erreicht wird. Der Preis für ein solches Gelenk ist niedrig, und die Fähigkeit, das Gelenk bei Bedarf schnell zu lösen, macht es sehr beliebt.

Flansche können direkt mit dem Ende des Rohrleitungsabschnitts verschweißt werden. Der Rest der Technologie ändert sich nicht.

Pressfittings verwenden

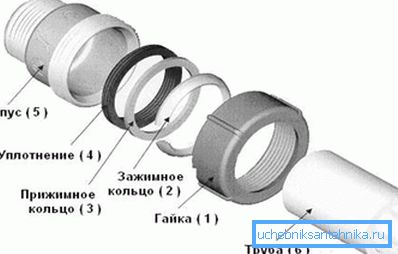

Eine der universellsten Arten, die Pipeline anzudocken. Ermöglicht das Verbinden von 2 Abschnitten ohne Schweißen, Einfädeln oder Verkleben. Zu diesem Zweck wird eine spezielle Armatur verwendet, bestehend aus einem zentralen Teil mit einem Gewinde von 2 Seiten, Klemmringen der Dichtung und einer Mutter.

Anweisungen für das Schnittstellengerät sehen folgendermaßen aus:

• Eine Mutter, Klemm- und Klemmringe und ein Dichtungsring werden an beiden Enden der Rohrleitung angebracht (genau in dieser Reihenfolge).

• Die Enden der Sektionen werden in die Armatur eingeführt, die Mutter darauf geschraubt. Durch die Verformung des Gummis wird die Dichtheit der Verbindung gewährleistet.

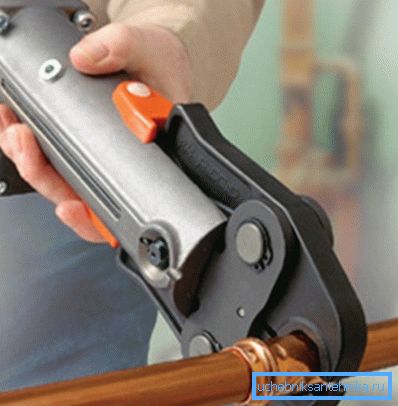

Wenn es erforderlich ist, Abschnitte einer dünnwandigen Rohrleitung zu verbinden, wird ein Pressvorgang durchgeführt. Spezielle Presszangen verpressen den Andockbereich, die Metallwände verformen sich und sorgen für eine zuverlässige Verbindung.

Schlauchschellen verwenden

In Spezialgeschäften finden Sie Reparaturklammern - Metallzylinder mit Gummieinlage, die Spannung wird durch Schrauben erzeugt. Diese Klemmen können bei der Installation der Rohrleitung verwendet werden. Die Hauptsache ist, die Abschnitte nicht durchgehend zu verbinden. Bei ihrer thermischen Verformung kann dies zu Undichtigkeiten führen.

Aufgrund der Beschaffenheit des Abwassersystems bietet es eine akzeptable Stärke der Verbindung.

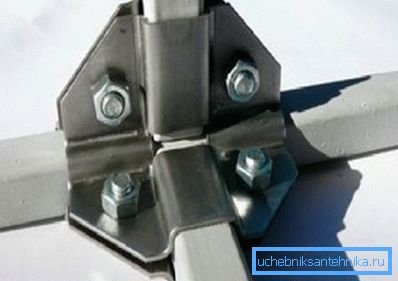

Klammern sind fast der einzige Ausweg, wenn Sie das Profilrohr z. B. mit quadratischem Querschnitt schnell verbinden müssen. Das Schweißen dauert zu lange und es gibt einfach keine anderen Möglichkeiten zum Andocken.

Zusammenfassend

Innerhalb eines Artikels ist es schwierig, die Feinheiten des Geräts aller Arten von Pipeline-Verbindungen zu berücksichtigen. Dennoch können die vorgestellten Verfahren für die Installation von Abwassersystemen, Heizungs- und Sanitärinstallationen verwendet werden. Abhängig von der Einhaltung der Technologie werden die Fugen abgedichtet und halten mehr als ein Jahrzehnt.

Das Video in diesem Artikel zeigt ein Beispiel für das Verbinden von Abwasserrohren mit unterschiedlichen Durchmessern.
