Anschluss von polypropylenrohren: installationsdetails

Neue Technologien haben sich in unserem Hause längst etabliert. Mit dem Aufkommen von Polypropylenrohren benötigt der Meister keine sperrige Ausrüstung mehr, um die Rohrleitung zu montieren. Die einfache Verbindung von Polypropylenrohren mit Metallrohren macht es außerdem möglich, dieses Material überall einzusetzen.

In diesem Artikel werden wir über einige Vorteile und Feinheiten der Installation sprechen.

Wofür sind solche Konstruktionen gut?

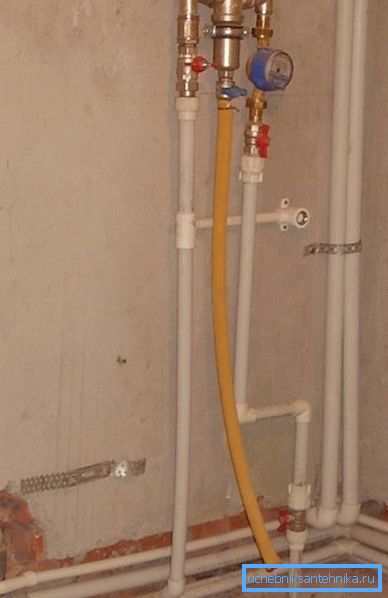

Seit relativ kurzer Zeit nimmt diese Technologie eine führende Position beim Bau von Hauswasserleitungen ein.

Gegenüber Metall und anderen Kunststoffen bietet Polypropylen große Vorteile.

• Die Installation dieser Bauart ist einfach und einfach durchzuführen. Der technologische Unterricht ermöglicht Ihnen das Sammeln dieser Linien mit grundlegenden Kenntnissen und Fertigkeiten.
• Bekanntlich ist jedes Metall mehr oder weniger anfällig für Korrosion, Kunststoff hat diesen gravierenden Nachteil nicht. In diesem Fall kann die Garantiezeit bis zu 50 - 70 Jahre oder mehr betragen.
• Diese Kommunikation wächst nicht von innen her. Salze und Alkalien setzen sich nicht auf Polypropylen ab, was für moderne Wasserversorgungsnetze sehr wichtig ist.

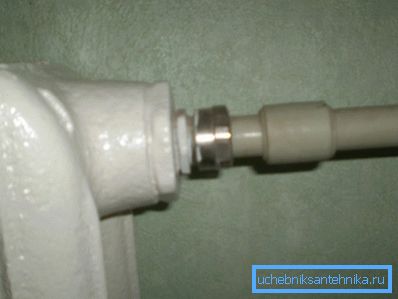

• Dieses Material kann sowohl im Wasserversorgungssystem als auch im Heizungssystem verwendet werden.
• Der Preis von Polypropylen liegt um eine Größenordnung unter dem von Metall, was relativ niedrige Konstruktionskosten verursacht.

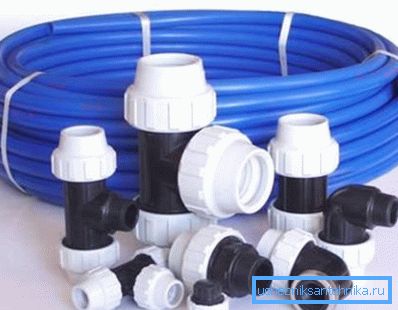

• Der Hauptwettbewerber dieses Materials ist Polyethylen, aber die Verbindung von Polyethylenrohren erfolgt überwiegend ohne Schweißen. Gewindeartig ist es nicht besonders fest und erfordert regelmäßige Wartung. Plus-Polyethylenrohre halten hohen Drücken und Temperaturen nicht stand.
• Ein großer Vorteil ist die Kompaktheit des Werkzeugs für die Montage von Strukturen. Das Gewicht und die Abmessungen des Lötkolbens ermöglichen das Verschweißen von Rohren unter nahezu allen Bedingungen.
• Kunststoffrohre sind relativ leicht. Sie benötigen also keine speziellen, verstärkten Stützstrukturen.

Sorten von Material

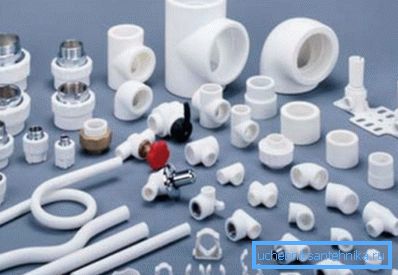

Der Markt bietet eine ziemlich breite Palette dieser Produkte an. Die Hauptkriterien bei der Auswahl einer Marke sind Hitzebeständigkeit und Druckfestigkeit.

Die häufigsten sind die folgenden Typen.

• PN-10 - Bis zu 10 atm bei einer Temperatur von bis zu 45 ° C halten. Besser geeignet für kaltes Wasser, manchmal kann eine Fußbodenheizung verwendet werden.
• PN-16 - kann sowohl für warmes als auch für kaltes Wasser verwendet werden. Bei einer Temperatur von 60 ° C arbeiten sie stabil unter einem Druck von 16 atm.
• PN-20 - sind ein recht verbreitetes Produkt, das häufig zur Anordnung von Warmwasserleitungen verwendet wird, da sie bis zu 95 ° C und bis zu 20 atm aushalten können.
• PN-25 - ausgelegt für einen Druck von 25 atm und Temperaturen von bis zu 95 ° C. Die Wände dieser Rohre sind innen verstärkt und können für die Installation von Zentralheizungen und Systemen mit erhöhtem Druck verwendet werden.

Wichtig: Bevor Sie das PN-25-Rohr installieren, sollten Sie es von der Aluminiumfolie abnehmen, dazu wird das spezielle Rasierwerkzeug verwendet. Andernfalls können Sie die Teile nicht andocken.

Feinheiten der Installation

Wenn der Rohrleitungsgrad für die Rohrleitung bereits ausgewählt wurde, ist es nicht überflüssig, über die Art der Verbindung zu entscheiden. Diese Wahl hängt eher von der Verfügbarkeit eines spezialisierten Tools ab.

Zwei Worte zu Verbindungstypen

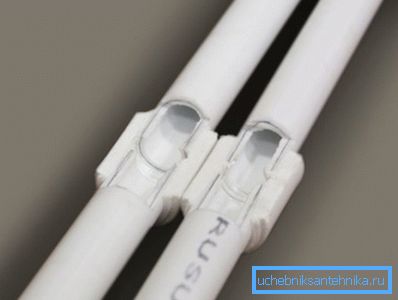

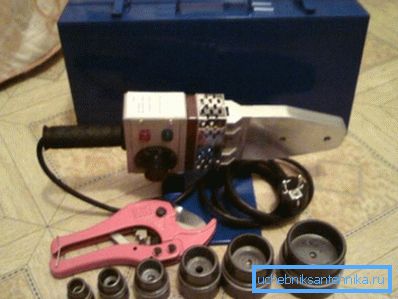

Die verlässlichste Art der Verbindung wird als Löten angesehen. Die Verbindung von Polypropylenrohren mit einem Durchmesser von bis zu 63 mm wird normalerweise durch Polypropylenkupplungen durchgeführt. Die Teile werden mit einem speziellen Lötkolben verlötet, komplett mit einem Satz Düsen für verschiedene Durchmesser.

Es werden auch spezielle Adapter hergestellt, mit deren Hilfe ein Metallrohr mit einem Polypropylenrohr oder ein Polypropylenrohr mit einem Metall-Kunststoffrohr verbunden wird.

Wichtig: Das Löten von Rohren mit großem Durchmesser erfolgt durchgängig ohne Verwendung von Adapterhülsen. Auf diese Weise werden jedoch Rohre mit einer Wandstärke von mehr als 4 mm und einem Durchmesser von mindestens 50 mm gespleißt. Außerdem erfordert ein Lötkolben einen besonderen.

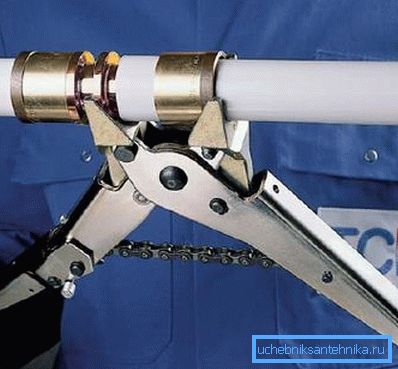

Oft wird die Frage gestellt, ob es möglich ist, Polypropylenrohre ohne Schweißen anzuschließen. Eine solche Verbindung ist möglich, jedoch nur bei kalten Free-Flow-Systemen. Dies geschieht mittels Crimpfittings, zusätzlich wird die Verbindung zusätzlich mit einer speziellen Masse geklebt.

Wichtige Punkte zum Schweißen

Tipp: Der Preis für einen professionellen Lötkolben ist recht hoch. Wenn Sie nicht die ganze Zeit mit ihnen arbeiten möchten, sollten Sie ein kleines Amateurgerät mit mehreren Laufgeräten kaufen oder gemietet werden. Die Qualität der Verbindung ändert sich nicht.

Jeder Lötkolben verfügt über einen stabilen Standfuß. Profis führen die meisten Verbindungen mit der stationären Position des Lötkolbens durch. Erhitzt das Instrument 10 - 15 Minuten lang. Die Verbindungsdüse besteht aus 2 Teilen, dies ist die Hülse, in die das Rohr eingeführt wird, und die Drohne, auf die die Kupplung erhitzt wird.

Anfangs sind die Teile der Düse auf einem kalten Lötkolben installiert und erst danach schaltet sich das Netzwerk ein. Sie können nach dem Erlöschen der Anzeigen beim zweiten Heizzyklus arbeiten. Die Heizzeit ist abhängig von Durchmesser, Wandstärke und Rohrart. In der Regel ist zusammen mit einem Lötkolben eine Tabelle, in der alle diese Werte angegeben sind.

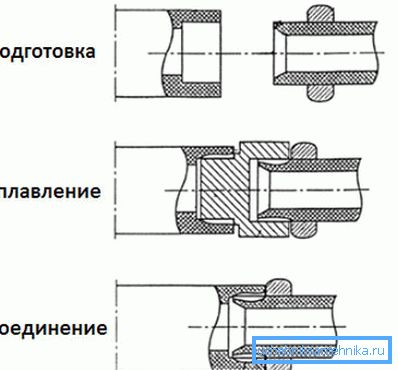

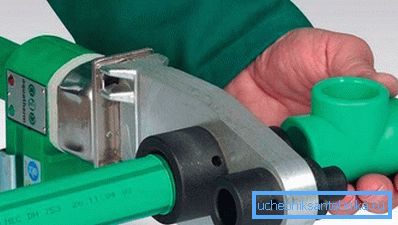

Der Prozess des Lötens ist keine große Sache. Das Rohr und die Kupplung werden auf die entsprechenden Düsen gesetzt und für eine bestimmte Zeit aufbewahrt. Danach müssen Sie die Teile schnell von den Düsen entfernen und an den Anschlag anschließen.

Wichtig: Während der Verbindung der Teile müssen sich weder drehen noch verbiegen, sie müssen fest und eben sitzen. Wenn das Rohr fest sitzt, sollte die Verbindung einige Sekunden lang statisch fixiert werden. Es ist möglich, das System nach dem Löten in 15-20 Minuten unter Druck zu setzen.

Das System an Gewicht zu montieren ist etwas schwieriger. Dies erfordert etwas Erfahrung. Bei der Installation unter schwierigen Bedingungen ist es wünschenswert, einen Assistenten anzuziehen.

Die ganze Schwierigkeit besteht darin, das Rohr und die Kupplung warm zu halten, sie dann zusammenzufügen und zu fixieren.

Das Video in diesem Artikel zeigt deutlich die Feinheiten des Schweißens.

Fazit

Wie Sie sehen, erfordert die Verbindung von Polypropylenrohren mit eigenen Händen keine zu hohe Qualifikation. Wenn Sie einen großen Wunsch haben, einen Lötkolben und ein Material, dann ist diese Arbeit für Sie durchaus möglich.
