Änderung, markierung und abmessungen von polypropylenrohren

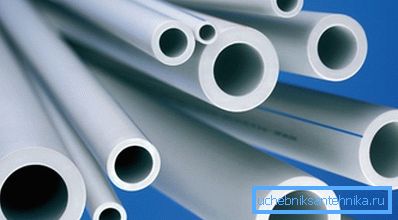

Im Laufe der Zeit werden Wasserversorgungs- und Heizungssysteme aus Metall allmählich aber sicher auf Polymere übertragen. Es ist bemerkenswert, dass die Größen von Polypropylenrohren wie zuvor in mm und nicht in Zoll berechnet werden (Sie können in beliebigen Einheiten berechnen, die Dokumentation wird jedoch im metrischen System erstellt).

Wir haben PPR aus gutem Grund erwähnt, da wir darüber sprechen werden, dh Änderungen, Kennzeichnungen und Abmessungen, die zum Transport von Flüssigkeiten mit unterschiedlichen Temperaturen verwendet werden. Bei Interesse finden Sie weiter unten ausführliche Informationen. Außerdem sehen Sie in diesem Artikel ein Video, das unser Thema deutlich zeigt.

PPR

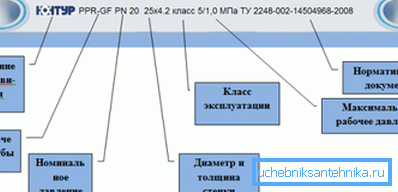

Kennzeichnung von Polypropylenrohren

• Die beliebtesten Produkte dieses Typs sind, wie auf dem Foto oben zu sehen, mit PPR gekennzeichnet. Dies ist auf die sehr hohe Hitzebeständigkeit zurückzuführen. Diese Produkte werden für die Warm- und Kaltwasserversorgung sowie für Heizsysteme verwendet. Was auch immer es war, auf jeden Fall werden die ersten Buchstaben der Abkürzung PP sein. Sie können jedoch PPH oder PP-1 treffen, was bedeutet, dass die Produkte aus Homopolymer bestehen (das Produkt der ersten Generation für kaltes Wasser). Sie können auch die Symbole von PPB finden, die auf die Möglichkeit der Anwendung von Warmwasser und Heizung hinweisen.
• PN-Symbole zeigen den Nenndruck in bar an. Wenn PPR beispielsweise Polypropylen ist, ein Rohr 110 mm beträgt und andere Durchmesser als PN20 bezeichnet werden, beträgt sein Arbeitsdruck 20 bar, was 2 MPa oder 20,4 kg / cm beträgt². Unter allen Symbolen in diesem Fall gibt es vier Kategorien - PN10, PN16, PN20 und PN25. Die ersten beiden haben eine einheitliche Wand und die letzten zwei in der Mitte oder näher an der Oberfläche haben eine Verstärkungsschicht, die aus Glasfaser oder Aluminiumfolie besteht.
• Neben den Basisdaten kennzeichnet die Kennzeichnung auch Hilfsmittel wie Hersteller, Klasse, Außendurchmesser und Wandstärke, das normative Dokument dieses Produkts.

Hinweis Es sollte gesagt werden, dass PN10 und PN19 ohne Verstärkungsschicht hergestellt werden, was nicht dazu dient, die Widerstandsfähigkeit gegen Innendruck zu erhöhen, sondern als Schutz gegen PPR-Verformung beim Erhitzen.

Geometrische Parameter

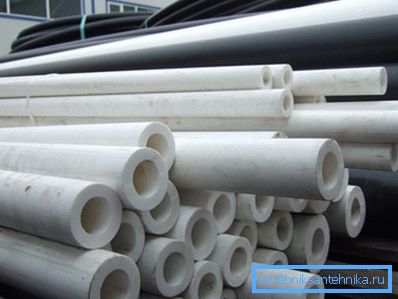

Größentabelle für Polypropylenrohre PN10, PN20 und PN25

Beachten Sie die Tabelle und Sie werden sehen, wie sich die geometrischen Parameter in Abhängigkeit vom Nenndruck bei gleichem Außenteil ändern.

Zum Beispiel ein Polypropylenrohr von 20 mm, hier:

• PN10 hat einen Innendurchmesser von 16,2 mm, eine Wand - 1,9 mm;
• PN20 - Innendurchmesser 13,2 mm, Wand - 3,4 mm;
• PN25 - Innendurchmesser 13,2, Wand - 4,0 mm, aber hier nimmt der Außenquerschnitt etwas zu - in diesem Fall beträgt er 21,2 mm.

In ähnlicher Weise ändern sich die geometrischen Proportionen anderer Abschnitte, z. B. Polypropylenrohre 32 mm:

• PN10 hat einen Innendurchmesser von 26,0 mm und eine Wand von 3,0 mm.
• PN20 - Innendurchmesser von 21,2 mm, Wand - 5,4 mm;
• PN25 Innendurchmesser von 21,2 mm, Wand - 6,0 mm.

Und wieder wird PN25 etwas dicker sein als der bedingte Abschnitt - es ist bereits 32 mm, aber 33,2 mm.

Hinweis In Anbetracht der Tatsache, dass sich die Verstärkungsschicht aus Aluminiumfolie nicht in der Mitte der Wand, sondern näher an der Oberfläche befindet und der Abschnitt PN25 die Bedingung etwas überschreitet, muss vor dem Verschweißen der Produkte mit der Kupplung die Lötstelle von der oberen PPR-Schicht und der Folie gereinigt werden. Die Durchführung eines solchen Vorgangs mit einem Messer ist äußerst schwierig. Verwenden Sie in solchen Fällen einen speziellen Rasierer mit einem bestimmten Durchmesser.

Die Tiefe und Zeit des Lötens hängt von der Größe ab

Wie Sie wissen, muss bei der Installation von PPR-Polypropylen ein Rohr von 50 mm, 32 mm oder mit anderen Parametern geschweißt werden, um es durch Fittings zu verbinden. Ein bestimmter Abschnitt des Produkts impliziert jedoch eine gewisse Tiefe der Landung in der Armatur.

Auch die Verweildauer von Teilen beim Schweißen und danach während des Einfrierens hängt vom Schnitt ab. Sie können die Tiefe des Produkts in der Armatur und die Haltezeit anhand der oberen Tabelle bestimmen.

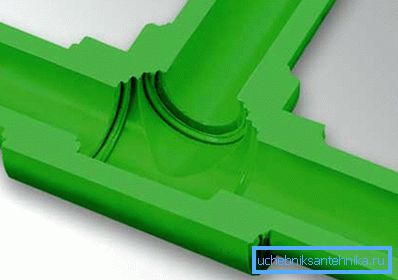

Schweißparameter sind für jede Größe extrem wichtig. Wenn PPR aus Polypropylen besteht, wird ein Rohr mit einem Innendurchmesser von 16 mm mehr als erwartet in den Fitting geschoben. Aufgrund der Abflachung der Wände wird die Durchlässigkeit verringert oder der Durchgang wird überhaupt blockiert. Geschieht dies in einem Abschlag oder in einer Achterbahn, dann blockiert das Ende einfach den senkrechten Auslass, was auch die Durchgängigkeit oder Überlastung zu verringern droht.

Anwendung

Neben unserer üblichen Verwendung von Polypropylenrohren für Wasserversorgungs- und Heizungssysteme, die oft von vielen selbstgebastelten Handwerkern selbst montiert werden, werden sie auch für Abwassersysteme im Freien und für die Belüftung von Gebäuden verwendet.

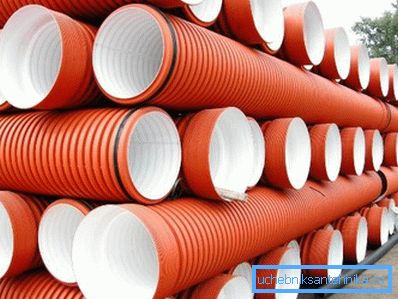

Verwenden Sie beispielsweise für Abwasserkanäle PPR mit einem Durchmesser von 40 mm bis 110 mm und einer typischen Länge von 5 m. Das Andocken erfolgt hier mit Kupplungen mit Gummidichtungen, und das Produkt selbst kann glattwandig oder gewellt sein.

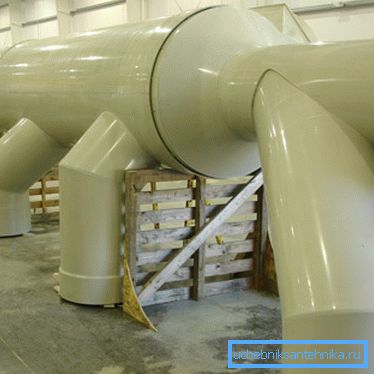

Für Lüftungskanäle werden, wie auf dem Foto oben, die gleichen Durchmesser verwendet wie für das externe Abwasser. Nur hier kann die Querschnittskonfiguration nicht nur kreisförmig sein, sondern auch oval, quadratisch oder rechteckig. Die Hauptanforderung an Lüftungskanäle ist nicht eine erhöhte Festigkeit und geringe Wärmeübertragungskapazität, sondern ein geringes Gewicht.

Fazit

Bei der Auswahl von Polypropylenrohren achten Sie sicherlich nicht auf die Kosten des Materials. In diesem Fall sollten Sie bedenken, dass der Preis nicht nur die Größe und den Nenndruck der Wände, sondern auch die Marke ist. Markenhersteller verkaufen ihre Produkte immer teurer, obwohl sie in der Qualität völlig unbekannten Anfängerherstellern nicht minderwertig sind (und sie sogar überholen).
