Abwasserrohr: verwendungen, behördliche anforderungen,

Was ist das - eine Abwasserleitung? Warum ist es nötig? Gibt es Regulierungsdokumente für seine Struktur? In welchen Fällen und wie können Sie ohne das Recht eines Fans auskommen? Lass es uns herausfinden.

Was ist das

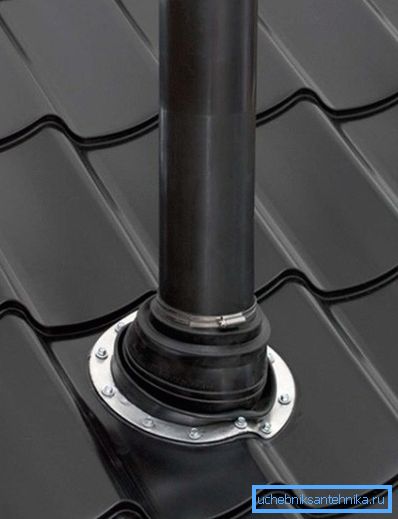

Das Abwasserrohr ist ein Abschnitt des Abwassersystems, der nicht zur Bewegung von Abläufen, sondern zur Belüftung dient. Einfach gesagt, verbindet das Rohr den Abwasserkanal mit der Atmosphäre.

Warum brauchst du das?

Dafür gibt es zwei Gründe.

1. Wie in jedem anderen vertikalen Rohr gibt es einen Schub im Abwasserkanal. Der Druckanstieg im oberen Teil des häuslichen Abwassersystems führt ganz selbstverständlich dazu, dass Luft durch unverschlossene Fugen in die Wohnräume einzudringen beginnt. Diese Luft riecht nicht nach Rosen.

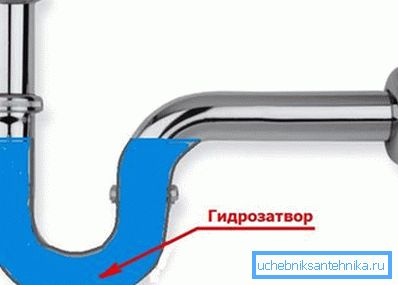

Hinweis: Jedes Sanitärgerät ist mit einem Wasserventil ausgestattet. Durch die Freigabe eines Waschbeckens oder einer Dusche wird keine Luft durchströmt; Die Kniegelenke des Siphons und der Abwasserkamm (internes Abwassersystem) sind jedoch nicht immer abgedichtet.

1. Beim Volley-Deponieren (gleichzeitiges Spülen in zwei Toiletten am Steigrohr, Ablassen von Wasser aus mehreren Bädern usw.) kommt es häufig vor, dass das Steigrohr voll ist. Vor dem Wasserfluss entsteht eine Luftfront mit Überdruck; Diese Luft wird durch die Audits des Kellerabwassers eines Wohngebäudes oder durch den Abwasserkanal eines Abwasserkanals, eines Senkgrubenbeckens usw. abgegeben. Hinter einer sich abwärts bewegenden Wassermasse entsteht jedoch ein Vakuum, das das Wasser aus den Siphons saugt und den Betrieb der Wassertore stört. Das Geräusch einer schmatzenden Toilette oder eines Waschbeckens allein macht dem Besitzer keine Freude; wenn er eine Welle von Aromen vorausahnen lässt - doppelt unangenehm.

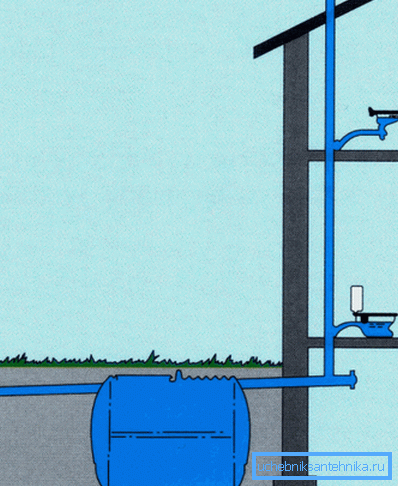

Beide Probleme werden durch einen einfachen Jumper zwischen dem oberen Punkt des Abfallsystems und der Atmosphäre erfolgreich gelöst. Der resultierende Geruch bewirkt, dass Gerüche das Haus durch einen Abwasserkanal verlassen. Beim Volley-Dumping wird die Luft durchgesaugt.

Regulierungsdokumente

In der aktuellen Dokumentation ist die Anordnung der Trichterrohre mindestens zweimal betroffen.

SNiP 2.04.01-85

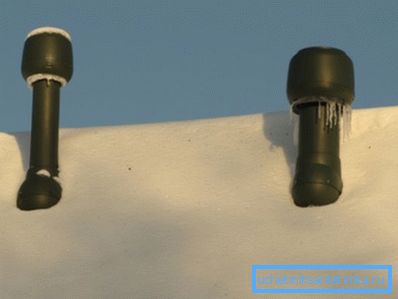

Gemäß Abschnitt 17.18 von SNiP 2.04.01-85 müssen Haushalts- oder Industrieabwässer belüftet werden. Die Belüftung erfolgt durch Steigleitungen; ihr Absaugteil wird durch den Lüftungsschacht oder durch das Dach abgeführt. Wie hoch sollte die Höhe der Steigleitung sein?

Der Mindestabstand vom Auspuff des Steigrohrs zum nächstgelegenen Balkon oder Fenster beträgt 4 Meter. Womit der Unterricht verbunden ist - ich denke, es ist nicht nötig zu erklären.

SP 40-107-2003

Der Baukodex SP 40-107-2003 in Abschnitt 4.8 gibt den Fall des ausgebeuteten Dachs gesondert an. Seiner Meinung nach sollte der Auspuff des Steigrohrs mindestens drei Meter betragen. Anstelle von Ausrüstung können Sie jedoch einfach vier oder mehr Tragegurte auf einer technischen Etage oder einem Dachboden kombinieren.

Anmerkung des Autors: In diesem Fall werden die anderen mit einer Salvenentladung in einer oder zwei der Steigleitungen tatsächlich die Rolle eines Trichters für sie erfüllen. Man kann sich jedoch nicht von der Schubkraft lösen, die in den Tragegurten erzeugt wird: Die geringste Dichtheitsdurchbrüche an jedem Gelenk - und Gerüche dringen in die Räume des Obergeschosses ein.

Regeln

Wie genau sollen die Lüfterrohre installiert werden?

1. Durchmesserübergänge (vor allem - das Absenken im Abgasteil des Rohres) sind unerwünscht. Bei einer Verringerung des Durchmessers von 110 auf 50 mm nimmt der Durchsatz des Steigrohrs um etwa das Fünffache ab; es kann nicht ausreichen, um den Luftdruckabfall zu kompensieren.

1. Horizontale Rohrabschnitte werden mit der gleichen Neigung wie das Abwassersystem verlegt - 2 cm pro laufendem Meter. Die Neigung verhindert die Bildung von Wasser- und Luftstaus.
2. Abwasserkanäle, die sich zum Dachboden öffnen, sind keine gute Idee. Es geht nicht nur um Gerüche: Nasse Verdunstung verschlechtert die Dämmung, tränkt die Dämmung mit Feuchtigkeit und verrottet das Traversensystem.

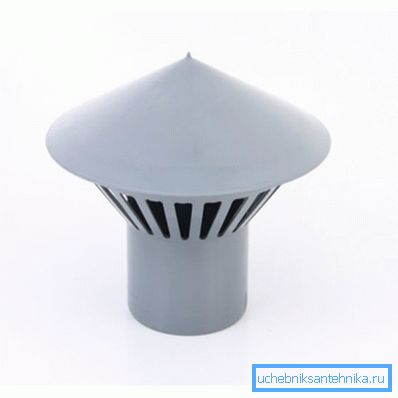

3. Es ist besser, einen Lüfterständer mit einem Deflektor (auch bekannt als Pilz oder Regenschirm) zu versehen. Dank des Deflektors gelangen Regenwasser und Müll nicht in die Steigleitung. Bei windigem Wetter erhöht er gleichzeitig den Luftzug in der Rohrleitung, wodurch die Belüftung effizienter wird. Der Preis eines Regenschirms für ein 110-mm-Rohr liegt zwischen 120 und 200 Rubel.

Ausnahmen

Kann auf eine Belüftung der Kanalisation verzichtet werden?

Hier sind die Standardempfehlungen:

• Planung und Bau von Häusern ohne Trichter sind nur zulässig, wenn es sich um ein- oder zweistöckige Gebäude handelt.
• Zur gleichen Zeit im Haus sollte nicht mehr als eine Toilette und ein Bad sein.

Und hier eine Liste von Fällen, in denen selbst bei einer geringen Anzahl von Etagen Ventilatorrohre erforderlich sind.

• Wenn die Toilette und das Bad auf verschiedenen Etagen getrennt sind.
• Wenn das Abwassersystem mit einem Rohr mit einem Durchmesser von weniger als 100 Millimeter verlegt wird (um ehrlich zu sein, um eine Toilette an dieses Rohr anzuschließen, müssen Sie erhebliche Entwicklungsabweichungen haben).

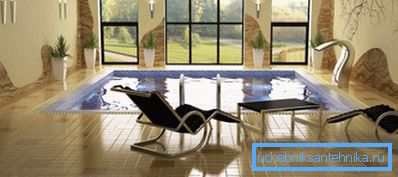

• Wenn das Haus Pool gebaut ist.

• Wenn die lokale Abwasseraufbereitungsanlage für die Abfallentsorgung hermetisch ist (ein typisches Beispiel sind biologische Tiefenreinigungsstationen).

Sonderfall

Bewohner der oberen Etagen bauen den Abwasserkanal über dem Tee oft vollständig ab. Streng genommen kann dies nicht getan werden: Jede Änderung in der Konfiguration der Ingenieurkommunikation sollte mit dem Segen der Hausarbeiter und Versorgungsarbeiter einhergehen, was sie natürlich niemals geben werden. Die Tatsache bleibt jedoch erhalten: Reparaturen in der Toilette gehen manchmal mit der Entfernung ungenutzter, aus Sicht des Wohnungseigentümers, der Rohrleitung einher.

Was tun, wenn diese Operation bereits zu vorhersehbaren Ergebnissen geführt hat - einem stabilen Abwassergeruch in allen Wohnungen der oberen Etagen entlang der Steigleitung?

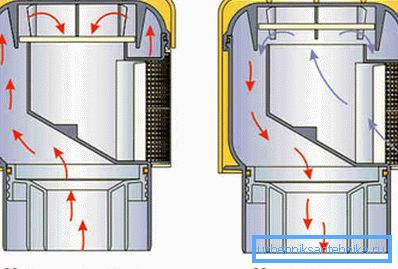

Die einfachste Lösung für das Problem ist ein Abflussventil. Was ist das? Konstruktive Lösungen können unterschiedlich sein, daher beschreiben wir nicht den Arbeitsmechanismus, sondern die Funktionalität des Geräts.

Kurz gesagt, es ist ein Gerät, das Luft nur in eine Richtung lässt. Im Normalmodus ist im oberen Teil des Steigrohrs ein Überdruck vorhanden; Durch das Abwasserventil kann jedoch keine gesättigte Luft mit Gerüchen und Feuchtigkeit in den Raum gelangen. Das bei einer Salvenentladung im Steigrohr erzeugte Vakuum führt dazu, dass sich das Ventil öffnet und Luft ansaugt.

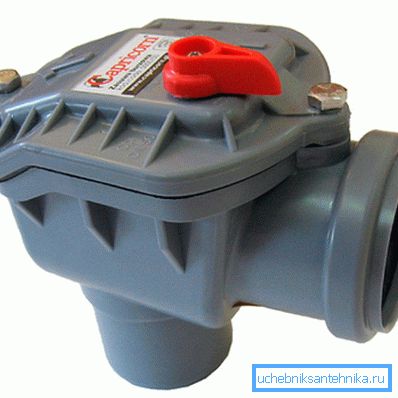

Es ist nützlich: Die Ventilventile (Vakuum) werden in zwei Größen hergestellt - 110 und 50 mm. Letztere werden für einzelne Geräte und für Küchenabflussrohre in einigen Häusern alter Projekte verwendet.

Hinweis: Ein Vakuumventil ist kein Allheilmittel. Gerüche in den Wohnungen an der Steigleitung werden nicht nur bei vollständiger Abdichtung der gesamten Verbindung auftreten. Daher werden alle Verbindungen von Siphons und Riemen mit Rohren notwendigerweise mit Manschetten geliefert.

Tipps

Der Autor wird sich aufgrund seiner Erfahrung erlauben, den Standardempfehlungen einige Kommentare hinzuzufügen.

Das Haus mit zwei Toiletten und Bädern - ein Badezimmer auf jeder Etage - funktionierte perfekt für ein Jahr ohne Ventilatorauslass. Gerüche wurden nicht beobachtet. Streng synchron spülen Sie zwei Toilettenschüsseln - ein seltenes Ereignis; Badewanne oder Dusche mit modernen Ablaufgittern mit relativ geringer Kapazität, je mehr Abwasser nicht überläuft.

Bei der Gestaltung der Position des Lüfterauslasses sollten Sie unbedingt die vorherrschende Windrichtung berücksichtigen. Die Gerüche können bis zu einer Entfernung von mehr als 4 Metern reichen, die in SNiP 2.04.01-85 vorgeschrieben ist.

Sie sollten nicht tun, dass der Auspuffteil des Steigrohrs wesentlich länger ist, als in den behördlichen Dokumenten vorgeschrieben.

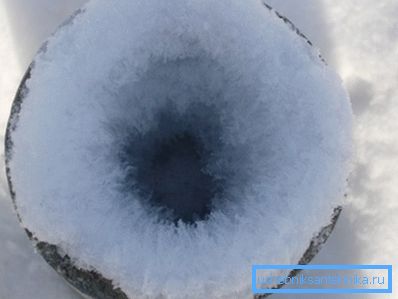

Je länger das Rohr ist, desto unwahrscheinlicher ist es, dass es über die gesamte Länge der feuchten und warmen Luft erwärmt wird, die aus dem Haus steigt. Und an den kalten Wänden wird Eis unvermeidlich gefrieren, wodurch der Abstand allmählich auf null reduziert wird. In Mehrfamilienhäusern ist ein wesentlicher Teil der Winterbeschwerden der Bewohner genau der Geruch von Abwasser, der durch Eisstaus entstanden ist.

In einem Privathaus kann bei der Installation von Abwassersystemen mit eigenen Händen ein Lüfterauslass nicht nur durch das Dach, sondern auch durch die Giebel geöffnet werden. Dies vereinfacht die Abdichtung erheblich.

Fazit

Wir hoffen, dass unsere Empfehlungen den Leser bei der Gestaltung oder Modernisierung des eigenen Abwassersystems unterstützen. Wie immer enthält das Video in diesem Artikel weitere thematische Materialien. Erfolge!
