Abwasserrohr als wichtiges element des kanalnetzes: zweck

Was eine Fächerleitung ist, kennt wahrscheinlich jeder, der sich zumindest einmal wesentlich mit der Anordnung von Abwasser befasst hat. Eine oberflächliche Kenntnis dieses Elements reicht jedoch nicht aus. Daher empfehlen wir Ihnen, die nachstehenden Informationen sorgfältig zu studieren. Dann wird die Entwässerung korrekt gestaltet, und das gesamte System funktioniert "wie eine Uhr".

Warum ist es nötig?

Das Abwasserentsorgungssystem muss nach bestimmten Regeln arbeiten. Eine dieser Regeln ist die Kommunikation aller Rohrleitungen mit der Atmosphäre, um Druck und Belüftung auszugleichen. Zu diesem Zweck dienen uns Lüfterrohre.

Verstehen wir die Funktionsweise dieses Elements genauer:

• Wenn das Ablassen durchgeführt wird, bewegen sich die Abläufe am Steigrohr nach unten, und in den oberen Teilen der Rohrleitung tritt ein Luftdruck auf.
• Teilweise wird es durch die Bewegung des Wassers in den Siphons kompensiert, bei einem einmaligen Massenabfluss (z. B. wenn wir den Knopf an der Toilettenschüssel drücken) ist möglicherweise nicht genügend Flüssigkeit vorhanden, um den Unterdruck auszugleichen.
• Infolgedessen werden alle Siphons über dem Steigrohr getrocknet, und unangenehme Gerüche des Abwassersystems dringen in die Rohre ein. Natürlich können sie mit einer regelmäßigen Portion Wasser blockiert werden, aber bis zur nächsten Verwendung der Wasserhähne verteilt sich das „Aroma“ nahezu ungehindert im gesamten Gebäude.

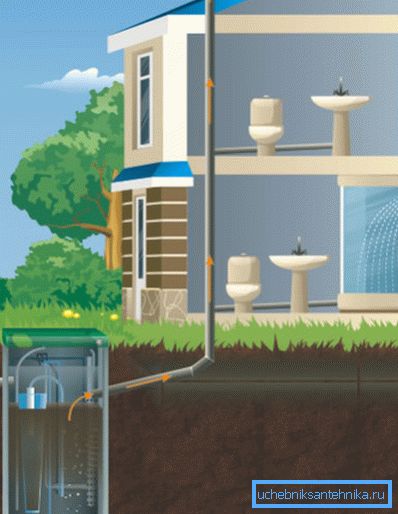

Dieses Problem wird durch die Installation einer speziellen Pipeline gelöst, die als Trichter bezeichnet wird. Dadurch wird sichergestellt, dass die erforderliche Luftmenge in das System gelangt, während der Druckstoß nicht auftritt und die Siphons nicht entleert werden.

Die Anweisung empfiehlt die Installation dieses Elements:

• In einstöckigen Gebäuden mit einer Steigleitung mit einem Durchmesser von höchstens 50 mm.
• In den zweigeschossigen Gebäuden befinden sich im zweiten Stock Sanitärgeräte, die Abwasser sind.
• In Mehrfamilienhäusern.
• In Häusern mit Pools, Saunen und anderen Strukturen, die sich durch "Salve" auszeichnen, wird eine große Menge Wasser abgeführt.

Gleichzeitig ist ein Lüfterrohr in einem Privathaus mit einer ziemlich starken Steigleitung (110 mm) keineswegs zwingend. Wenn die Summe der Durchmesser aller Abläufe kleiner als der Durchmesser des Steigrohrs ist, kann auf dessen Installation verzichtet werden: Der Wasserdurchfluss kann immer noch nicht den gesamten Abstand der Leitung blockieren.

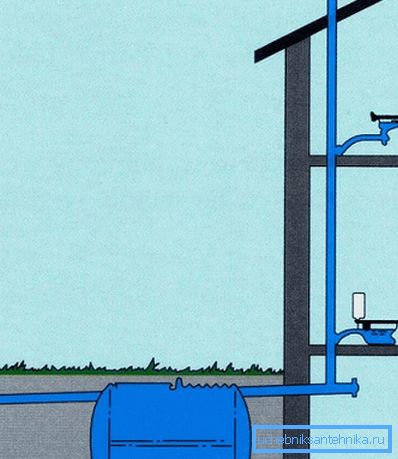

Beachten Sie! Die Belüftung eines Klärbehälters ohne Trichterrohr funktioniert wahrscheinlich auch nicht so, wie wir es brauchen: Selbst bei einer biologischen Teilbehandlung des Abwassers breiten sich Gerüche aus.

Montagetechnik

Rohrinstallation

Der Einbau oder Austausch des Trichterrohrs in der Wohnung erfolgt in der Regel direkt im Reparaturprozess. Dies liegt an der hohen Arbeitsintensität des Prozesses sowie an der großen Zerstörung, die damit einhergeht: Die Abmessungen des Trichters sind so, dass die Löcher in den Decken ziemlich groß sein müssen.

Das Detail ist für sich eine Fortsetzung der Steigleitung und kann aus den einfachsten Materialien montiert werden.

Eine andere Sache ist, dass die Auswahl der Elemente und ihre Installation einer Reihe von Regeln folgen sollten:

1. Idealerweise sollte der Durchmesser des Trichterrohrs mit dem Durchmesser des Steigrohrs übereinstimmen (in beiden Fällen ist es am besten, 110 mm zu verwenden).. So werden wir bei der Installation nicht nur das Leben erleichtern, indem wir Adapter ablehnen, sondern auch einen Druckausgleich gewährleisten.
2. Der äußere Teil der Rohrleitung muss so platziert werden, dass die Abluft so schnell wie möglich verteilt wird und der unangenehme Geruch sich nicht ausbreitet.. Aus diesem Grund wird das Lüfterrohr in einem mehrstöckigen Gebäude normalerweise auf einem offenen Dach ausgestellt und in einem Privathaushalt weiter von den benachbarten Grundstücken entfernt.
3. Es ist auch sehr wichtig, das richtige Temperaturverhältnis zu beachten: Der untere Teil des Rohrs muss sich notwendigerweise in einem beheizten Raum befinden, und der obere Teil muss sich in der Kälte befinden. Nur in diesem Fall sind Richtung und Geschwindigkeit der Luftbewegung im System optimal.

Tipp! Das Ablegen auf dem Dachboden ist strengstens untersagt!

Der Installationsprozess für einen mehr oder weniger erfahrenen Assistenten ist nicht schwierig:

• Als Material nehmen wir entweder Gusseisen- oder Kunststoffrohre. Gusseisen zeichnet sich durch einen hohen Preis und eine sehr große Masse aus, aber eine solche Konstruktion ist praktisch "ewig". Kunststoff lässt sich dagegen leichter verarbeiten, da sich Einsteiger für diese Option entscheiden sollten.
• Beginnen Sie die Installation von der unteren Befestigungsstelle in der Steigleitung oder auf dem Fundament.

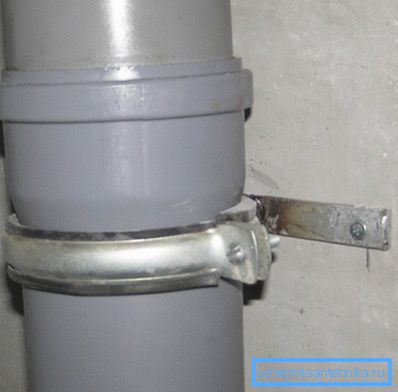

• Das Lüfterrohr wird streng senkrecht verlegt und an den Tragkonstruktionen mit Schlauchschellen an Ankern befestigt.

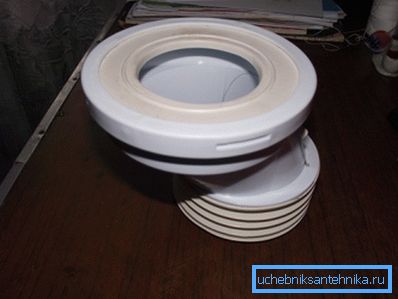

• Nachdem die Arbeiten abgeschlossen sind, installieren wir einen Adapter mit einer Armatur für eine Waschmaschine (falls erforderlich) und eine Toilettenschüssel.

• In einigen Fällen (wenn der Aufstieg in unmittelbarer Nähe des Wohngebäudes passiert wird) kann eine Schallisolierung erforderlich sein. Das Aufsprühen von Polyurethanschaum oder das Anordnen der Hülle aus Polystyrolschaum ist am einfachsten.

Ventile prüfen

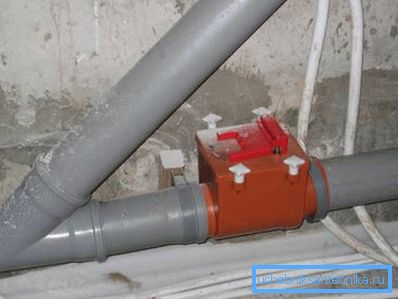

Bei der Beschreibung des Installationsvorgangs des Systems kann ein solches Element wie ein Rückschlagventil nicht ignoriert werden.

Dieser Teil führt eine Reihe von Funktionen aus:

• Erstens verhindert das Ventil die Rückbewegung von Abläufen, was das Eindringen von Wasser in den Abfluss, Kot in die Toilette usw. blockiert.
• Zweitens verhindert die Vorrichtung die Rückführung mechanischer Partikel in das System, die zum Bruch von Ventilen führen können.
• Drittens, dank der Ventile am Abwassersystem, können sich Nagetiere nicht bewegen, und in den südlichen Regionen - und Reptilien.
• Schließlich trägt der Einbau eines solchen Teils zum Druckausgleich bei Fehlern bei der Rohrverlegung bei: Ein teilweiser Ausgleich für unzureichende Steigung ist durchaus möglich.

Die Ventile sind konstruktionsbedingt in intern und extern unterteilt:

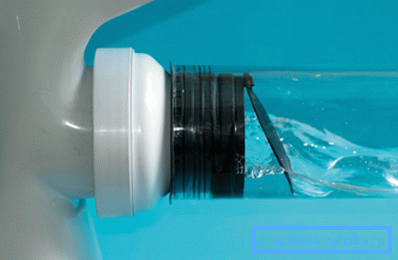

• Das interne Ventil wird mithilfe eines speziellen Einsatzes montiert, der im Lumen des Rohrs platziert ist. Um den Artikel entfettet und gereinigt zu installieren, wird er an dem ausgewählten Ort platziert. Mit dem Durchgang von Abwasser öffnet sich nun das Ventilblatt und bleibt bei dessen Abwesenheit geschlossen.

Tipp! Das interne Ventil wird ohne Silikonschmiermittel und Dichtmittel montiert - nur "trocken"!

• Das Outdoor-Modell arbeitet nach einem ähnlichen Prinzip. Für die Installation in der Rohrleitung wird ein spezieller Adapter installiert.

Entfernung des Lüftungskanals

Die Installation eines Lüftersystems durch den Heimwerker ermöglicht auch die Installation eines Auslass-Entlüftungsrohrs.

Hier lohnt es sich, solche Empfehlungen zu beachten:

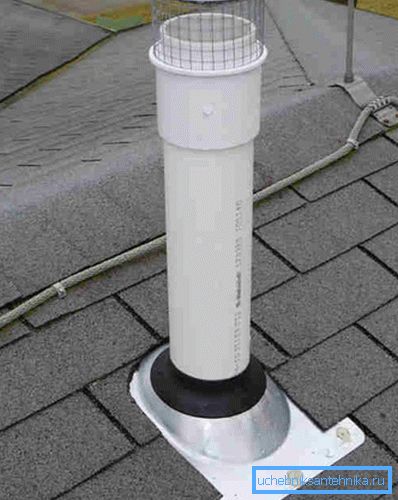

• Bei einem flachen, nicht genutzten Dach muss das Lüftungsteil mindestens 50 cm groß sein: Je höher der Firstdach, desto länger muss das Rohr sein.

Tipp! Wenn in Ihrem Gebiet starke Winde wehen oder viel Schnee fällt, sorgen Sie im Vorfeld dafür, dass ein Lüftungsabschluss mit Verlängerungen verstärkt wird.

• Wird das Dach aktiv genutzt oder zum Beispiel zum Wachsen von Pflanzen verwendet, muss das Entlüftungsrohr um mindestens 3 m angehoben werden.
• Der Abzug der Trichterrohrleitung kann nicht in einem Gehäuse mit dem Lüftungskanal oder dem Schornstein kombiniert werden.
• Wenn sich offene Fenster oder Balkone in der Nähe befinden, beträgt der Mindestabstand von ihnen zum Rohrschnitt 4 m.

Das Design selbst bietet kein zusätzliches Zubehör, das die Motorhaube erleichtert. Es ist auch unerwünscht, Leitbleche oder ähnliche Vorrichtungen zu installieren, da sie zur Bildung von Kondensat und zu einer Abnahme der Permeabilität führen.

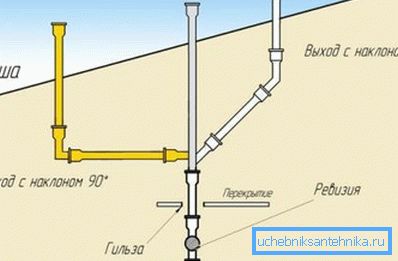

In Ausnahmefällen ist die Entfernung des Trichterrohrs durch die Wand zulässig, hier tritt jedoch die SNIP-Anforderung in Kraft, wonach die Düse immer noch über die Dachebene angehoben werden muss. Das Außensegment sollte also ziemlich lang sein und es zuverlässig an den Tragstrukturen befestigen.

Fazit

Ein Abwasserrohr ist ein fast zwingendes Element. Sie können darauf nur in einstöckigen Häusern verzichten, aber auch dort sollten Sie über das Lösen des unangenehmen Geruchs nachdenken. Die Installation einer solchen Vorrichtung ist mit erheblichen Arbeitskosten verbunden, daher ist es am besten, sie zusammen mit der Installation des Drainagesystems selbst durchzuführen. Die verwendete Technologie wird im Video dieses Artikels ausführlicher beschrieben.
