Abwasseraufteilung in einem privathaus

Das normale Funktionieren eines Privathauses ist heute ohne ein umfassendes Abwassersystem nicht möglich, das den Fluss der Abfallprodukte von vitaler Aktivität gewährleistet und alle Anforderungen der Gebäudestandards vollständig erfüllt. Daher sollte die Anordnung der Abwässer im Haus bereits in der Entwicklungsphase des technischen Entwurfs der zukünftigen Struktur besorgt sein.

Darüber hinaus wird bei der Vorbereitung des Projekts ein detailliertes Layout der Pipeline mit der obligatorischen Angabe der Installationsorte für einzelne Einheiten von Sanitäranlagen erstellt. Bevor Sie die Gestaltung des Abwassers in einem Privathaus mit eigenen Händen vornehmen, empfehlen wir Ihnen, dieses Material zu lesen.

Technische Anforderungen

Entsprechend der Standardausführung sind bei der Montage folgende technische Bedingungen zu beachten:

1. Die Rohre müssen leicht geneigt in Richtung Abfluss verlegt werden.
2. Ihr Durchmesser sollte der Gesamtkapazität des Gesamtsystems entsprechen.
3. Um die Bildung von Verstopfungen zu vermeiden, sollte der Verbindungskreis von Sanitärgeräten keine scharfen Biegungen enthalten.
4. Das System muss über Elemente verfügen, die die Möglichkeit seiner periodischen Überarbeitung bieten.
5. Außerdem sollte es für Lüftungseinheiten vorgesehen sein, die zur Entfernung von Schadgasen verwendet werden.

Tipp! Die Anordnung des Abwassers in einem Landhaus kann entweder selbstfließend oder forciert sein, einschließlich spezieller Pumpausrüstung.

In dem Artikel wird eine Version des Schwerkraftsystems betrachtet, das in Situationen verwendet wird, in denen Abwasserabläufe in geringem Abstand vom Haus angeordnet sind.

Systemzusammensetzung

Grundsätzlich sollten folgende Elemente in das Abwassersystem eines Schwerkrafttyps einbezogen werden:

• zentrale Steigleitung;
• Entlüftungsventil;
• eine Reihe von Sanitäreinrichtungen;
• Verdrahtungsrohre und Elemente der Prüfung.

Die zentrale Steigleitung ist in der Regel im Singular montiert, in einem stark verzweigten System kann es jedoch mehr sein.

Tipp! Unabhängig von der Anzahl der Steigleitungen muss die Abfallentsorgung am tiefsten Punkt des Systems erfolgen.

In diesem Zusammenhang ist daran zu erinnern, dass für die normale Funktionsweise jedes Steigrohrs zwei Anschlusspunkte vorhanden sein müssen. In einer von ihnen (der oberen) ist eine Einheit zur Freisetzung von gesundheitsschädlichen Gasen montiert, und durch den anderen (unteren) wird das Abwasser in ein gemeinsames Abwassersystem eingeleitet.

Der oberste Knoten (wird als Fächertyp bezeichnet) ist notwendig, um unangenehme Gerüche zu entfernen, die sich im Rohrleitungssystem ansammeln. Der zweite wird für seinen vorgesehenen Zweck verwendet..

Im Normalbetrieb des Systems befindet sich das Ventil normalerweise im geschlossenen Zustand. Sobald jedoch der Druck abnimmt, öffnet es sich sofort und beginnt, die Luft aus dem Raum zu "saugen".

Tipp! Bei der Berechnung der erforderlichen Anzahl von Lüftungsgeräten ist davon auszugehen, dass sich auf einer Etage mindestens ein Ventil befinden muss.

Unabhängige Installation

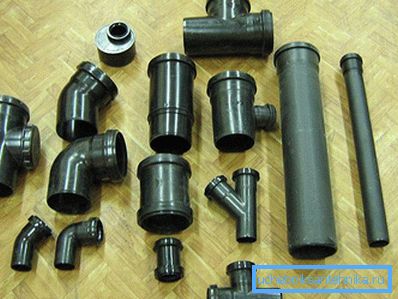

Bevor Sie das Abwassersystem im Haus verdünnen, empfehlen wir Ihnen, sich mit der Zusammensetzung des einfachsten Abwassersystems vertraut zu machen, das folgende Elemente umfasst:

• Abwasserkanal
• Entlüftungsventil;
• Zweiglinien;
• Passende Steckverbinder und Adapter.

Bei der Auswahl der Rohrgröße für die Installation werden in der Regel die folgenden Empfehlungen verwendet:

• Für Toilettenschüsseln und Bidets ist es wünschenswert, Rohre mit einem Durchmesser von 110 mm zu verwenden.
• Zuschnitte O 50 mm eignen sich zum Verbinden von Badewannen, Waschbecken und Duschkabinen;
• Zum Anordnen von Abwasseranschlüssen benötigen Sie Knüppel mit Ø 110 mm.

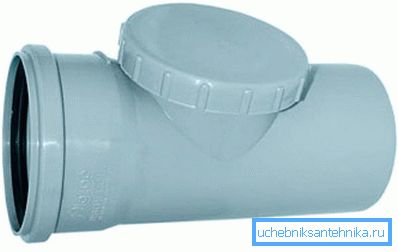

Die Arbeit an der Anordnung des häuslichen Abwassers beginnt mit der Installation eines zentralen Steigrohrs, das entsprechend dem zuvor erstellten Layout montiert wird. Die Rohre, die ihr Teil sind, halten eine Glocke hoch; Darüber hinaus sollte ihre Installation in Richtung vom tiefsten Punkt der Autobahn zum Gebläseauslass erfolgen. Im Zuge der Installation werden in der Steigleitung spezielle Passstücke verwendet, die als Revisionen dienen, die den Zugang zu Bereichen mit erhöhtem Verstopfungsrisiko ermöglichen.

Tipp! Entsprechend den Anforderungen von SNiP sollten Audits am Anfang der Steigleitung, im Bereich der sogenannten Knie sowie am Ende der Verkabelung installiert werden. Für den Fall, dass das Abwassersystem lange gerade Abschnitte hat, werden die Revisionen in Schritten von etwa 10 m eingestellt.

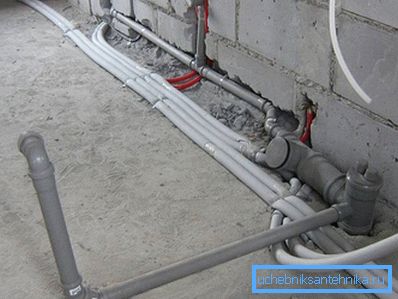

Gleichzeitig sind auch die Abzweigleitungen montiert, die horizontal verlegt sind.

Montage von Nebenstrecken

Das System der Abflussrohre dient zum Anschließen von Sanitäreinrichtungen wie Toilette, Badewanne, Waschbecken oder Duschkabine an den Hauptständer. Es ist klar, dass die Durchmesser der Auslassöffnungen von Sanitärarmaturen und Verbindungspunkten zur Rohrleitung gleich sein sollten.

Tipp! Um Rohre mit unterschiedlichen Durchmessern anschließen zu können, müssen Sie im Voraus spezielle Formstücke kaufen.

Darüber hinaus sollten Rohrleitungen den folgenden Bedingungen unterliegen:

1. Gemäß den Anforderungen der Normen darf die maximale Länge von Stichleitungen nicht mehr als 10 m betragen.

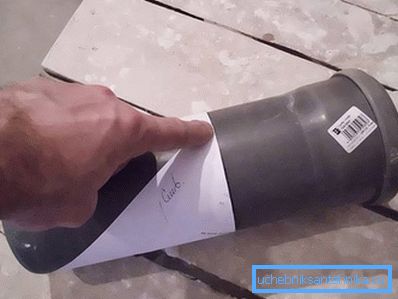

2. Um die Rohre über die gesamte Länge anzupassen, wird empfohlen, eine Metallsäge zu verwenden, bei der der Schnitt streng senkrecht zur Längsachse des Werkstücks erfolgt.
3. Beachten Sie auch, dass die Rohrbögen mit einer leichten Vorspannung in Richtung der Strömung verlegt sind. Bei Rohren mit einem Durchmesser von 50 mm sollte die Mindestneigung 3 cm x 1 m betragen, während der Wert bei Rohren mit größerem Durchmesser 2 cm x 1 m beträgt.

Styling-Regeln

1. Je größer die Lochgröße des montierten Sanitärgeräts ist, desto näher sollte es an der Steigleitung sein. Der größte Durchmesser ist bekanntlich die Freigabe einer Toilettenschüssel, die am untersten unteren Punkt des Abflusskanals angeschlossen ist.
2. Die zentrale Steigleitung sollte in den Abschnitten, die direkt über den Schnittpunkten der Flusslinie liegen, keine Knie haben.
3. Die minimale Steigung der Rohre sollte dem Höhenunterschied von 3 cm pro Meter entsprechen. Eine Änderung der Steigung innerhalb der Grenzen des Rückzugs ist jedoch nicht zulässig.
4. Kanalrohre sollten mit einer stetigen Vergrößerung ihres Durchmessers in Richtung vom weitesten Sanitärgerät bis zum Steigrohr verlegt werden.
5. Die im Abwassersystem verwendeten Steckdosen dürfen nicht an Stellen platziert werden, an denen Rohre durch Wände und Decken verlaufen.

In den dekorativen Boxen, die zum Verschließen der Pipeline verwendet werden, sollten spezielle Luken vorgesehen sein, die sich direkt gegenüber den Revisionen befinden. Eine solche Vereinbarung ermöglicht Ihnen den freien Zugriff auf Revisionen, wenn das System repariert werden muss.

Tipp! Alle Riser sollten mit Lüftungsgeräten ausgestattet sein, die einen direkten Zugang zu einem gut belüfteten Dachraum oder auf dem Dach haben.

Zusammenfassend stellen wir fest, dass ordnungsgemäß entworfenes und fachgerecht installiertes Abwasser den Eigentümer eines privaten Landhauses von unnötigen Problemen befreien kann, die mit der regelmäßigen Wartung und Reparatur verbunden sind.

Wir laden Sie ein, die Artikel zu lesen, die sich auf die Anordnung des Abwassers in einem Privathaus beziehen:

• Entwässerung eines Privathauses mit eigenen Händen.
• Autonomer Klärgrube für ein Landhaus.
• Das Gerät einer Senkgrube in einem Privathaus.

Video

Dieses Video zeigt eine Variante des Abwasserrohrs in einem Privathaus:

Dieses Video zeigt, wie die Steigung des Abwasserkanals sein sollte:
