Abmessungen von asbestzementrohren und deren anwendung
Derzeit sind im Zivil- und Industriebau alle Größen von Asbestzementrohren mit einem Durchmesser von 100 - 500 mm ständig gefragt - für den Transport von Flüssigkeiten oder als Elemente verschiedener Strukturen. Sie sind alle nach State Standards klassifiziert - Druck nach GOST 539-80 und drucklos nach GOST 1839-80. Daher bestimmt dies deren Reichweite in einer bestimmten Bauliche.
Chrysotilenzement hat sowohl positive als auch negative Seiten vor Kunststoff und Stahl, worauf noch näher eingegangen wird. Das Video in diesem Artikel kann auch die schriftlichen Fakten bestätigen.
Was sind sie und wofür werden sie verwendet?
Tabellen
Hinweis Asbestzementrohre haben auch einen zweiten Namen - Chrysotilzement, der im Wesentlichen derselbe ist. Wenn Sie also die eine oder andere Definition erfüllen, sprechen wir über dasselbe Produkt. Nachfolgend sehen Sie die technischen Eigenschaften von Asbestzementrohren und die Grundlagen ihrer Installation.

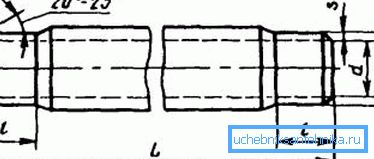

| Bedingter Pass | Innendurchmesser (mm) | Durchmesser außen (mm) (gedrehtes Ende) | Länge (mm) | Referenzgewicht (kg) | Kopplung. Innendurchmesser | Referenzkupplungsgewicht (kg) | |||||||||||
| BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BT3 | BT6 | BT9 | BT12 | BM3 | BM6 | BM3 | BM6 | ||
| 50 | 50 | 50 | 50 | - | 68 | 68 | 68 | 68 | - | 11 | 11 | 11 | - | 79 | 79 | 1.2 | 1.2 |
| 75 | 75 | 75 | 75 | - | 33 | 93 | 93 | 93 | 2950 | 16 | 16 | 18 | - | 104 | 104 | 1,5 | 1,5 |
| 100 | 100 | 100 | 100 | - | 118 | 118 | 122 | 122 | - | 21 | 25 | 25 | - | 130,6 | 130,6 | 1,9 | 1,9 |
| 125 | 119 | 119 | 119 | - | 137 | 139 | 142 | 142 | 2950 | 24 | 26 | 31 | 48,5 | 149,6 | 151,6 | 2.3 | 2.3 |
| 33 | 35 | 41 | |||||||||||||||
| 150 | 141 | 141 | 141 | 135 | 151 | 163 | 168 | 168 | 3950 | 32 | 35 | 43 | 50,67 | 173,6 | 175,6 | 2,9 | 2,9 |
| 43 | 47 | 57 | |||||||||||||||
| 200 | 189 | 189 | 189 | 181 | 209 | 217 | 224 | 224 | - | 57 | 80 | 95 | 118 | 221.1 | 229.1 | 4.4 | 4.4 |
| 250 | 235 | 235 | 235 | 226 | 259 | 265 | 274 | 274 | - | 86 | 100 | 134 | 152 | 271,1 | 277,1 | 5.4 | 5.4 |
| 300 | 278 | 278 | 278 | 270 | 305 | 314 | 324 | 324 | 3950 | 142 | 146 | 188 | 218 | 317,1 | 326,1 | 6.8 | 6.8 |
| 350 | 322 | 322 | 322 | 312 | 352 | 351 | 373 | 373 | - | 145 | 184 | 238 | 278 | 366,2 | 375,2 | 9.1 | 9.1 |
| 400 | 388 | 388 | 388 | 356 | 412 | 414 | 427 | 427 | - | 185 | 245 | 315 | 317,5 | 416,2 | 48.2 | 12.1 | 12.1 |
| 500 | 456 | 456 | 456 | 441 | 496 | 511 | 528 | 528 | - | 279 | 354 | 466 | 549 | 512.2 | 525,2 | 20,0 | 20,0 |
Tabelle mit Abschnitten der Druckchrysotilzementrohre und -kupplungen
| Bedingter Pass | Durchmesser innen (mm ( | Außendurchmesser (mm) | Abweichungen vom Außendurchmesser (mm) | Länge (mm) | Längenabweichungen (mm) | Referenzmasse des Rohres (kg) | Referenzkupplungsmasse (kg) | Durchmesser der Kupplung intern |
| 100 | 100 | 116 | 2-2.5 | - | - | 14,7 | 1,61 | 145 |
| 125 | 123 | 139 | 2-2.5 | 2950 | 60 | 18,5 | 1,87 | 171 |
| 150 | 147 | 165 | 2-2.5 | - | - | 25,9 | 2,53 | 190 |
| 200 | 195 | 215 | 2-2.5 | - | - | 51,0 | 3.30 | 245 |
| 250 | 243 | 265 | 2-2.5 | - | - | 69,0 | 4.20 | 295 |
| 300 | 291 | 315 | 2,5-3 | - | - | 90.2 | 5,30 | 345 |
| 350 | 338 | 364 | 2,5-3 | 3950 | 50 | 113.8 | 6,45 | 390 |
| 400 | 386 | 414 | 2,5-3 | - | - | 138.2 | 3.25 | 460 |
| 500 | 482 | 514 | 2,5-3 | - | - | 196,0 | 12,60 | 550 |
| 600 | 576 | 612 | 2,5-3 | - | 272.4 | 18.40 | 632 |
Tabelle der Abschnitte von drucklosen Chrysotilzementrohren und -kupplungen
| Typennummer 1 | |||
| Bedingter Pass | Klasse (BT) und Gewicht (kg) | ||
| BT6 | BT9 | BT12 | |
| 100 | 7,8 | 9.2 | 10.4 |
| 150 | 12,9 | 15.2 | 17,9 |
| 200 | 22.1 | 26.4 | 31.2 |
| 250 | 28.1 | 35,9 | 41,1 |
| 300 | 40.2 | 49.4 | 57.4 |
| 350 | 50,9 | 63,7 | 74,0 |
| 400 | 68,8 | 84,7 | 98,7 |
| 500 | 101,6 | 127.3 | 149.2 |
| Typennummer 2 | |||
| Bedingter Pass | Klasse (BT) und Gewicht (kg) | ||
| BT6 | BT9 | BT12 | |
| 200 | 24,5 | 30,0 | 35.3 |
| 250 | 33,8 | 40,7 | 47.3 |
| 300 | 47,7 | 67,9 | 66,7 |
| 350 | 62,5 | 76,5 | 87,5 |
| 400 | 81,8 | 100,6 | 114.6 |
| 500 | 124,7 | 151.2 | 173,6 |
| Geben Sie 3 ein | |||
| Bedingter Pass | Klasse (BT) und Gewicht (kg) | ||
| BT6 | BT9 | BT6 | |
| 200 | 21,7 | 25.3 | 36.2 |
| 300 | 49.4 | 57.4 | 69.4 |
Theoretische Masse der Chrysotilzementrohre pro Meter
Stärken und Schwächen
- Asbestzement oder Chrysotilzement ist derselbe Beton, der mit Fasern verstärkt ist, und erweist sich als um mehrere Größenordnungen günstiger als Kunststoff (HDPE oder LDPE), Gusseisen oder Stahl, der für ähnliche Zwecke verwendet werden kann, und der Preis spielt immer eine wichtige Rolle bei der Gestaltung. Die Mindestlebensdauer für Rohre mit niedrigem und hohem Druck liegt zwischen 25 und 50 Jahren.
- Es ist sehr wichtig, dass das Asbestzementrohr mit einem Durchmesser von 150 mm oder einem anderen Durchmesser keinen elektrischen Strom leitet, eine sehr geringe Wärmeleitfähigkeit (0,8 kcal / m · h · deg) aufweist und nicht korrosionsanfällig ist, Dies ist der Hauptnachteil ähnlicher Produkte aus Eisen und Stahl.
- Der Temperaturausdehnungskoeffizient von Asbestzement ist 12-mal geringer als der von Stahl. Daher müssen keine kostspieligen Kompensatoren für Untergrund- oder Oberflächenverlegung installiert werden. Beim Transport kalter Flüssigkeiten auf der Oberfläche von Chrysotilzement tritt keine Kondensation auf.
- Jedes Asbestzementrohr - 200 mm oder mit einem anderen Querschnitt, wenn heißes Wasser transportiert wird, hat eine leichte Ausdehnung. Diese Verformung wird jedoch durch die Abdichtung von Gummiringen an der Rohrkupplung perfekt ausgeglichen. Es ist bemerkenswert, dass der Kontakt von Asbestzement mit einer Flüssigkeit (besonders heiß) ihn noch stärker macht, weil dies für Beton der natürliche Ablauf der Dinge ist.
- Für solche Pipelines sieht die Anweisung keine vorbeugende Reinigung von Mikroorganismen vor. (Moos, Algen), da sie nicht während des gesamten Lebenszyklus gebildet werden. Chrysotilenzement ist beständig gegen saures und alkalisches Medium.
Montagemethoden

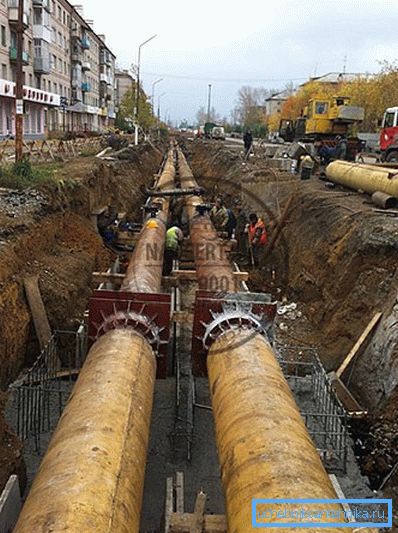

Das Einbringen des Rumpfes in den Graben erfolgt nicht auf dem Boden, sondern auf einem Sandkissen. Dadurch können Sie die Last gleichmäßig auf die gesamte Fläche verteilen. Wenn es sich um einen kleinen Durchmesser handelt (100-mm-Asbestzementrohr wiegt zwischen 7,8 und 10,4 kg), sind die Arbeiter ohne besonderen Aufwand Bemühungen, es mit eigenen Händen zu senken.
Bei größeren Abschnitten kann jedoch ein Autokran erforderlich sein, zum Beispiel wiegt ein 500 mm BT12-Typ-3-Asbestzementrohr mehr als 173 kg. Die Installation ist ohne spezielle Ausrüstung möglich, jedoch recht kompliziert. Vor dem Verlegen sowie direkt in den Graben sind alle Rohre und Kupplungen zwingend auf Unversehrtheit und / oder Dichtheit zu prüfen. Wenn nach Terminabsprache erforderlich.
Die Installation der Straße am Boden des Grabens erfolgt notwendigerweise unter einer Neigung - für einen Durchmesser von bis zu 200 mm beträgt sie 20 bis 30 mm (Asbestzementrohr 100 mm sollte eine Neigung von 20 mm / 1 m haben), aber für einen Querschnitt von 200 mm oder mehr beträgt die Neigung 30 bis 40 mm . Dies gilt nicht nur für Abwassersysteme, sondern auch für Rohrleitungen - dies gewährleistet den Fluss von Kondensat oder eingedrungener Flüssigkeit.
Verbindung
Hinweis Rohre dieses Typs werden nach Druck und Zweck klassifiziert: a) für die Wasserversorgung: VT6, VT9, VT12, VT15; b) für Wärmeleitungen: TT3, TT6, TT9, TT12, TT16.
| Classiness | Klasse (Symbol) | Betriebsdruck P | ||
| Pfeife | Kupplung | MPa | kgf / cm2 | |
| 1 | TT3 | TM3 | 0,3 | 3 |
| 2 | VT6 | CAM6 | 0,6 | 6 |
| TT6 | TM6 | |||
| 3 | BT9 | CAM9 | 0,9 | 9 |
| TT9 | TM9 | |||
| 5 | VT12 | SAM12 | 1.2 | 12 |
| TT12 | Tm12 | |||
| 6 | BT15 | CAM15 | 1,5 | 15 |
| 7 | TT16 | TM16 | 1.6 | 16 |
Klassifizierung
Beim Einbau von Hochdruck-Asbestzement-Rohrleitungen werden Kupplungen aus ähnlichem Material zum Andocken verwendet, die nach dem Prinzip der Selbstabdichtung aktiviert werden.
In Fällen, in denen der Arbeitsdruck 9-15 kp / cm beträgt2, Die Anleitung setzt die Verwendung einer Zwei- oder Vierfurchenkupplung (für 2 oder 4 Dichtungsgummiringe) voraus. Wenn der Druck 16 kgf / cm übersteigt2, Verwenden Sie in diesem Fall Kupplungen mit breiteren Nuten, bei denen die Dichtringe ebenfalls breiter sind.
Die Installation kann, wie bereits erwähnt, entweder unterirdisch oder oben durchgeführt werden, aber die letztere Methode begrenzt die Gestaltungsmöglichkeiten stark. Tatsache ist, dass gemäß den Sicherheitsvorschriften das Überqueren der Autobahn mit der Eisenbahn, der Straßenbahnlinie, dem Wohnsektor usw. verboten oder gestattet ist, jedoch unter bestimmten Bedingungen.
Unterhalb des Bodens fühlt sich Asbestzement aufgrund der technischen Eigenschaften hervorragend an, und im Vergleich zur äußeren Dichtung gibt es keine derartigen Einschränkungen.
Fazit
Es gibt Situationen, in denen die Installation nach der letzten Demontage anstelle der alten Leitung vorgenommen wird und die alte Rohrleitung manchmal in das Fach gelegt wird. In solchen Fällen wird die Schale nicht demontiert, da die Abmessungen des Asbestzementrohrs 150 mm (oder eines anderen Durchmessers) gleich bleiben wie bei Stahl oder Gusseisen, sodass es nicht sinnvoll ist, die Schale abzunehmen und das Sandkissen zu füllen.
