Abmessungen der profilrohre: das wichtigste merkmal für die

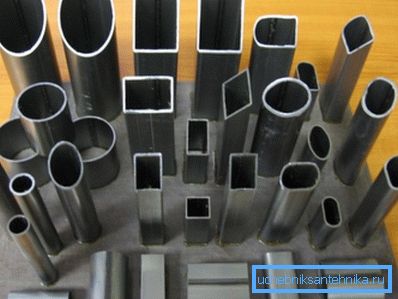

Profilrohre sind eine besondere Art von Walzprodukten. Diese Produkte haben eine nicht standardmäßige Querschnittskonfiguration.

Im Gegensatz zur gewöhnlichen Runde kann es die Form haben:

• ein Rechteck;
• quadratisch;
• Diamant;
• oval
• Rechteck oder Quadrat mit abgerundeten Kanten usw.

Anwendungsbereiche

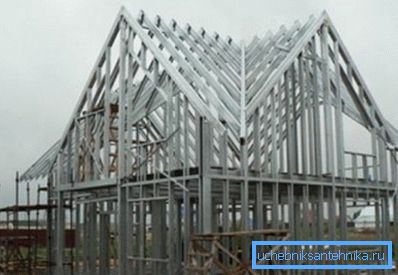

Solche Produkte werden nicht in der technischen Kommunikation eingesetzt, sondern als Rahmenelemente von Metallstrukturen. Das hohle Element hat fast die gleiche Steifigkeit wie ein massiver Stab. Gleichzeitig ist das hohle Analogon 30/40% leichter.

Beachten Sie! Die Verwendung solcher Elemente bei der Konstruktion von Metallkonstruktionen macht es möglich, Gewicht und Kosten zu reduzieren (weniger Material - geringerer Preis). Die Größe und Stärke der Struktur bleibt unverändert. Vorausgesetzt jedoch, dass während der Herstellung des Produkts dessen Abmessungen kontrolliert werden.

Warum werden Parameter gesteuert?

1. Die beschriebenen Elemente werden in ladbaren Strukturen verwendet.. Auf dieser Grundlage kann eine geringe Abweichung von der angegebenen Größe die Festigkeit des Rahmens der Profilrohre beeinträchtigen.
2. Wenn die Größe und das Gewicht des Profilrohrs nicht dem Standard entsprechen, können Sie davon etwas erwarten.. Zum Beispiel kann es die Struktur schwächen (wenn es dünner als nötig ist) oder das Gewicht erhöhen (wenn die Parameter größer sind).

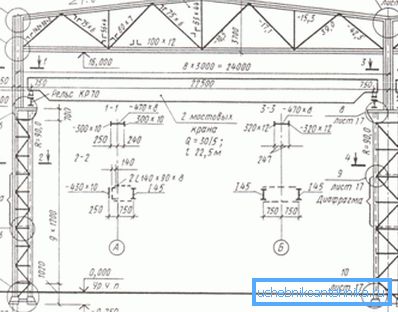

3. Konstruktionsberechnungen für die Steifigkeit von Metallkonstruktionsbalken basieren auf Standardabmessungen.. Ihre Werte werden von den jeweiligen GOSTs bekannt gegeben. Die Anweisung weist darauf hin, dass die Konstruktion der Struktur nicht korrekt ist, wenn die Abmessungen nicht den Normen entsprechen.

Welche Dimensionen hängen davon ab

Spezifische Mietparameter: Breite, Höhe, Wandstärke, Rundungsradius, abhängig von der Art der Herstellung der Produkte.

Es gibt 3 Technologien zur Herstellung von profilierten Analoga.

1. Warmverformung des Halbzeugs.
2. Kaltverformung von Rundbarren.
3. Formen eines Halbzeugs und Verschweißen der Nähte.

Warping Rohlinge

Merkmale der Produktionstechnologie beeinflussen die Kalibrierungsmethode, die Wandstärke und andere Abmessungen des Produkts.

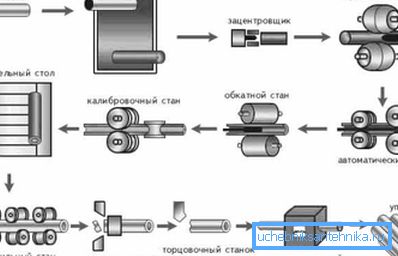

Warmgewalzte Analoga

Nachfolgend finden Sie eine kurze Beschreibung der Herstellung solcher Produkte.

1. Das Halbzeug in Form einer Hülse (Glas), die zur Verbesserung der Plastizität erhitzt wird, wird durch Formwalzen zu einem Rohling - einem runden Rohr - gewalzt.
2. Dann geht es zu einer Formpresse, die daraus ein quadratisches, rechteckiges oder ovales Produkt stanzt.
3. Als nächstes wird das Werkstück abgekühlt und die Kalibrierwalzen gerollt.
4. Dann wird es "freigesetzt" - bis zur Kornbildung erhitzt und an Luft allmählich abgekühlt. Dies entlastet das Kristallgitter des Materials.

Beachten Sie! Warmverformte Profilmaterialien dürfen nach den Normen keinen Querschnitt von weniger als 60 mm haben. Das heißt, beispielsweise wird das Profilrohr 60 bis 30 auf diese Weise nicht durchgeführt.

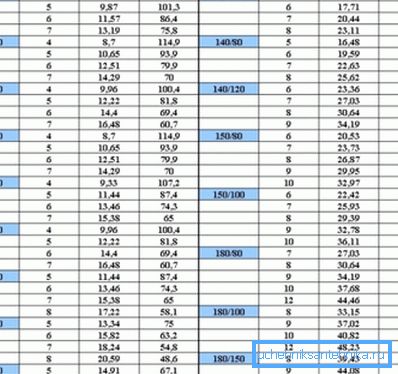

1. Gemäß GOST №8645 / 68 werden ungefähr 20 Größen von rechteckigen Rohren hergestellt, und gemäß GOST Nr. 8639/82 - dieselbe Anzahl von quadratischen Analoga.
2. Die Mindestabmessungen der letzteren sind 60 bis 60 mm, die maximalen 180 bis 60 mm.
3. Bei rechteckigen Produkten ist das Profilrohr 60 um 80 am dünnsten, und das dickste ist analog mit einem Abschnitt von 230 & deg;

Die Warmverformung beeinflusst auch die Wandstärke des Materials. Wenn die Produkte auf diese Weise hergestellt werden, setzen die Merkmale der Technologie die Mindestgrenze dieses Werts auf 4 mm und die Höchstgrenze auf 14.

Eine weitere wichtige Dimension von warmgewalzten Produkten ist ihre Länge. Es kann "dimensional" sein und gleich einem bestimmten Schnitt oder "nicht gemessen" sein, d. H. im Rahmen des Zuschnitts sein.

Das kleinste warmgewalzte hat eine Länge von 4 m und das längste - 12,5 m.

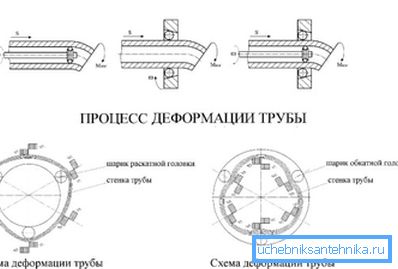

Kaltgewalztes Material

Unten ist die Technologie zur Herstellung solcher Produkte.

1. Das Halbzeug herstellen und ein rundes Loch in die Waschmaschine einsetzen.
2. Herstellen des Werkstücks, die Methode des Walzens, um einen runden Barren zu erhalten.
3. Ein analoges Profil erhalten, indem das Werkstück auf der Presse und den Walzen zusammengedrückt wird.
4. Die letzte Stufe ist die Produktkalibrierung.

In diesem Fall ist der Querschnitt und die Wandstärke des Fertigprodukts etwas geringer als bei warmgewalzten Gegenstücken. Gemäß der einschlägigen Norm dürfen kaltgewalzte Materialien keine Querschnittsfläche von weniger als 10 mm und mehr als 120 mm haben. Das heißt, das dünnste kaltgewalzte Profilrohr ist 10 x 10 und das am meisten formatierte ist 120 x 120.

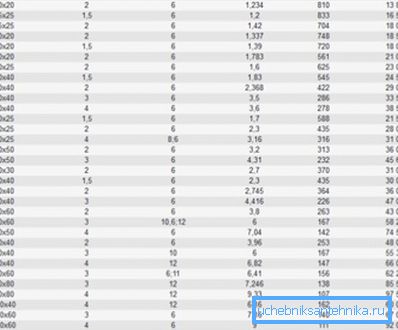

Gemäß GOST Nr. 8639/82 gibt es 17 Größen ähnlicher Produkte und gemäß der Norm 8645/68 - 16. Die Wandstärke von kaltgeformten Rohren kann 1/8 mm betragen.

Die Länge ihrer Dimensionssegmente variiert zwischen 4,5 m und 11. Nicht dimensionale Schnitte können eine minimale Länge von 1,5 (Profilrohr 10 bis 10) und ein Maximum von 9 m haben.

Geschweißte Vermietung

Unten ist die Technologie der geschweißten Produktion.

1. Erstellen eines Streifens - Maßblatt-Halbzeug. Es wird aus ungemessenem Stahlblech geschnitten.
2. Formung des Barrens, gebogen entsprechend der Querschnittsform des Endprodukts.
3. Schweißen der Rohrnaht in einem Inertgas oder Induktionsschmelzen von Stahl und dessen Schweißen.
4. Kalibrierung des Produkts durch Kaltwalzen. (Siehe auch den Artikel Schweißnahtrohr: Merkmale.)

Beachten Sie! Die physikalischen Eigenschaften von geschweißten Materialien sind fast dieselben wie die von nahtlosen Analoga. Die Verbindung schwächt ihre Festigkeit und Steifigkeit nur um 5/10%.

Dieser Umstand wird durch die Möglichkeit kompensiert, Produkte mit einer geringen Wandstärke (1/5 mm) mit einer Vielzahl von Parametern herzustellen. So hat das dünnste Element eine Fläche von 1,5–1,5 cm, und das am meisten formatierte ist ein geschweißtes Profilrohr von 30 x 30 cm.

Die Länge des Materials wird gemessen oder nicht gemessen. In der ersten Ausführungsform passt die Größe des Produkts in die Länge der Messsegmente von 5 m bis 9. In der zweiten Variante haben die Gesamtparameter der nicht-dimensionalen Abschnitte eine Länge von 1,5 / 9 m.

Neben quadratischen und rechteckigen Materialien werden durch Schweißen auch Rohre mit ovalem Querschnitt hergestellt. Ihre Parameter werden durch die Staatsnummer 8642/68 normalisiert.

Gemäß dieser Norm hat das dünnste ovalgeschweißte Profil einen Querschnitt von 16-10 und das voluminöseste - ein Profilrohr 80 bis 40 sowie 90-332. Die Wandstärke solcher Produkte beträgt 1 / 2,5 mm.

Nachfolgend finden Sie eine Tabelle mit den Abmessungen der durch das Schweißverfahren hergestellten Profilrohre.

Fazit

Wenn Sie mit Ihren eigenen Händen ein Metallgerüst bauen wollen, sollten Sie sich darüber im Klaren sein, welche Elemente dafür benötigt werden. Ihr Querschnitt und ihre Wandstärke sollten optimal sein, so dass auf einer Seite die Festigkeit der Struktur ausreichend war und auf der anderen Seite nicht zu schwer.

Das Video in diesem Artikel hilft Ihnen, das Thema genauer zu verstehen.
