Wofür wird das mischthermostatventil in hausheizungssystemen

Gegenwärtig installieren viele Eigentümer von Privathäusern und Wohnwohnungen zum Heizen ihrer Häuser und zur unabhängigen Warmwasserversorgung autonome Heizsysteme mit einem eigenen Heizkessel. Dadurch ist es möglich, das ganze Jahr über eine angenehme Temperatur im Haus aufrechtzuerhalten, und der unbestreitbare Vorteil eines solchen Systems ist die ständige Verfügbarkeit von Warmwasser im Haus.

Das Aussehen des thermostatischen Mischreglers.

Übersicht über das thermostatische Mischventil

Das Funktionsprinzip einer autonomen Heizungsanlage besteht darin, dass das Arbeitsfluid, das ständig Wärme vom Kessel zu den Wasserkühlern überträgt und diese gleichmäßig im ganzen Haus verteilt, im geschlossenen Kreislauf des Gas-, Flüssigkeits- oder Festbrennstoffkessels zirkuliert. Das gleiche Prinzip gilt für das Warmwassersystem. Nur in diesem Fall funktioniert es nicht nach einem geschlossenen Kreislauf, sondern nach einem Durchlaufschema, bei dem das erwärmte Wasser vom Heizkessel zu sanitären Sanitärgeräten geleitet wird.

Um die Temperatur von Wasser oder anderem Kühlmittel im System ständig auf einem bestimmten Niveau zu halten, wird eine automatische Vorrichtung verwendet, die als thermostatisches Mischventil für die Warmwasserversorgung und autonome Heizsysteme bezeichnet wird.

Verbindungsschema im Warmwassersystem.

Hauptfunktionen des Thermostatventils

Der Hauptzweck der thermostatischen Dreiwegemischvorrichtung besteht darin, die eingestellte Temperatur des Arbeitsfluids (Wasser, Frostschutzmittel oder anderes Kühlmittel) in autonomen Heizungs- und Warmwassersystemen stabil zu halten.

Die Einhaltung dieser Bedingung bei der Installation der Haustechnikkommunikation mit eigenen Händen hilft bei der Lösung einer Reihe der folgenden Aufgaben:

  1. Wasser im Warmwasserkreislauf kann auf +95 ° C erwärmt werden, Dies kann zu Verbrennungen beim Öffnen der Verbraucherhähne führen und bei Vorhandensein eines Mischventils einen konstanten Wert von nicht mehr als +60 ° C aufweisen.
  2. Niedrige Temperaturen im Rücklaufheizkreis können zur Bildung von Kondenswasser führen., Durch die Installation eines Dreiwegeventils können Sie die Wassertemperatur im Rücklauf auf den empfohlenen Wert anheben.
  3. Durch die Zugabe von kaltem Wasser in die Warmwasserzuleitung direkt vor den Verbrauchern werden bis zu 25% Kraftstoff oder Strom eingespart, welche für die Heizung ausgegeben werden.

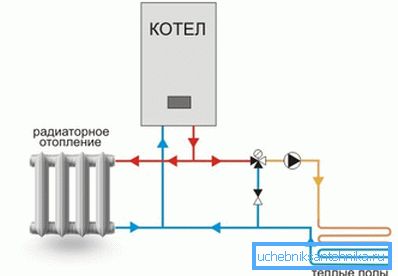

Das Foto zeigt den Anschlussplan in der Heizungsanlage.

Tipp! Neben der Hauptheizung des Heizkörpers und dem Warmwasser für den Hausgebrauch sind solche Geräte auch für den Einsatz in Warmwasser-Warmwassersystemen geeignet.

Technische Eigenschaften

Im Normalbetrieb kann ein Thermostatverteiler mehrere Jahre lang einwandfrei arbeiten und seine Funktionen ordnungsgemäß ausführen, während es mehrere Modelle dieser Geräte gibt, die sich in ihren Parametern und der Art der Gewindeverbindung für den Anschluss an den Heizungs- oder Wasserversorgungskreis unterscheiden.

Moderne Dreiwege-Mischthermostatventile weisen je nach Modell die folgenden technischen Merkmale auf:

  1. Das Gehäuse des Geräts besteht aus hochwertigem Messing oder Bronze, das eine Nickel-Chrom-Schutz- und dekorative galvanische Beschichtung aufweist.
  2. Der maximal zulässige Druck im Heizungs- oder Warmwassersystem beträgt 10 kg / cm³.
  3. Die maximal zulässige Kühlmitteltemperatur beträgt: für Heizkessel - 95 ° C; für Sonnenkollektoren und Warmwasserbereiter - 110 ° C
  4. Der Bereich der manuellen Einstellung der Temperatur des Arbeitsfluids kann je nach Modell zwischen 20 und 60 ° C liegen.
  5. Die Art der Gewindeverbindung kann, je nach Modell, folgende sein: Rp3 / 4 ”; G3 / 4 "; G1; G1 1/2 ”.
  6. Der Nenndurchsatz im Betriebsmodus kann zwischen 1,6 und 2,5 m / Stunde liegen.

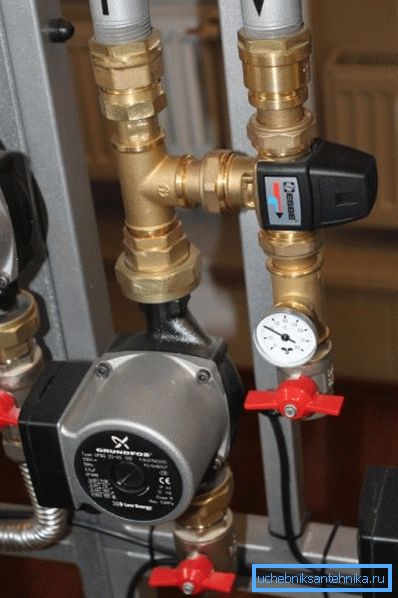

Kaltwasser-Mischeinheit in Sanitärpaneel.

Tipp! Auf den ersten Blick mag der Preis für dieses Gerät recht hoch erscheinen, aber angesichts der Einsparungen bei Kraftstoffverbrauch und Stromverbrauch können sich die Anschaffungskosten innerhalb von 1-2 Jahren amortisieren.

Interne Struktur und Funktionsweise

Das thermostatische Mischventil ist konstruktiv ein gegossener Metallkörper aus Messing oder Bronze, der drei Gewindeanschlüsse zum Anschluss an die Rohrleitung aufweist. Im Inneren befinden sich ein wärmeempfindliches Element, eine bewegliche Stange und ein federbelastetes Ventil, das hermetisch an einem der beiden Sitzplätze anliegen kann.

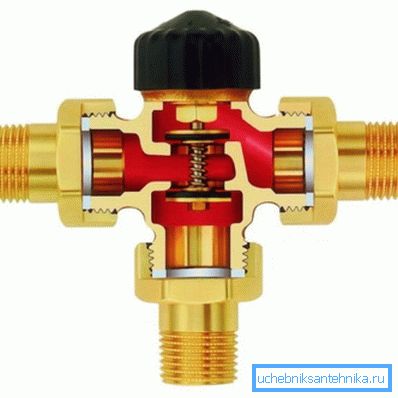

Die Vorrichtung des Dreiwegeventils in der Sektion.

Das allgemeine Funktionsprinzip eines thermostatischen Mischventils besteht darin, dass das temperaturempfindliche Element unter dem Einfluss von Wärme an Volumen zunimmt und durch eine bewegliche Stange bewegt wird, auf der ein Absperrventil installiert ist.

  1. Wenn heißes Wasser aus der unteren Düse kommt, dringt es frei in die rechte Düse ein, bis das Bedienelement auf eine bestimmte Temperatur erwärmt wird.
  2. Nachdem das temperaturempfindliche Element über eine vorbestimmte Temperatur erwärmt ist, beginnt es sich auszudehnen und bewegt das Ventil nach unten, wodurch die Heißwasserzufuhr von der unteren Düse unterbrochen und die Kaltwasserzufuhr von der linken Düse geöffnet wird.
  3. Nach dem Mischen in kaltem Wasser und dem Ausgleich der Temperatur wird der Körper des Arbeitselements des Abbruches zusammengedrückt und die Ventilplatte nimmt unter dem Einfluss der Feder die gleiche Position ein.

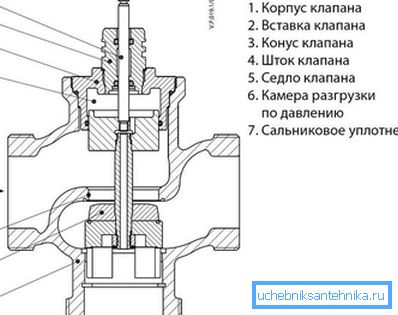

Allgemeines Gerät und erläuterndes Bild zur Beschreibung des Funktionsprinzips.

Beachten Sie! In der Heizkesselrückführung erfolgt der Einbau des Mischventils in umgekehrter Reihenfolge: Wenn sich das Kühlmittel abkühlt, wird heißes Wasser aus der Direktzuleitung in die Rohrleitung eingemischt.

Fazit

Zusammenfassend ist festzuhalten, dass das mechanische Mischventil ein recht einfaches und sehr zuverlässiges Gerät ist, dessen Betrieb auf den ersten Blick nicht wahrnehmbar ist, aber seine Verwendung wird dazu beitragen, viele unangenehme Konsequenzen in der Zukunft zu vermeiden, sodass die Installation nicht zu kurz kommen sollte.

Um seine Arbeit in Aktion visuell zu bewerten, können Sie das Video in diesem Artikel ansehen und andere Schemata erkunden, die das Prinzip seiner Arbeit auf dieser Website zeigen.
