Wählen und installieren sie einen spültischmischer mit einer

Je nach Installationssystem unterscheidet sich ein Spültischmischer mit Dusche praktisch nicht von gewöhnlichen Wasserhähnen. Abgesehen von einer Gießkanne müssen Sie ein separates Gerät zur Befestigung installieren (meistens wird dies auf dem Sockel oder an der Wand in der Nähe des Toilettenbeckens durchgeführt). Wir werden nicht ausführlich über den Zweck einer solchen Sanitärkonstruktion sprechen - wir sind mehr an seiner Vorrichtung und Befestigungsmethode interessiert - hier ist sie eingebettet (in seltenen Fällen kann sie eingebettet sein).

Diese Nuancen werden im Folgenden erörtert - wir werden ausführlicher darüber berichten. Weitere Informationen finden Sie im Video in diesem Artikel.

Waschbecken mit hygienischer Dusche in der Nähe der Toilette

Hygienemischer

Modellübersicht

Modell Hansgrohe Focus E2 31926000
  • Das Modell des Hansgrohe Focus E2 31926000 ist ein vertikal eingebautes Mischpult mit einem Einhebelschalter (Joystick), einer Hygienedusche und einer Halterung für die Gießkanne. Die Länge des Auslaufs zwischen den beiden Zentren (Zuführkanal und Auslauf) beträgt 100 mm, die Höhe des Krans in geöffneter Position beträgt 162 mm, der Gießkannendurchmesser beträgt 25 mm und die Länge des Schlauches, der den Mischer mit dem Belüfter verbindet, beträgt 1600 mm. Zur Befestigung eines zusätzlichen Hygienegerätes gibt es eine Kette und eine Landekonsole.
Modell Hansgrohe Logis 71290000
  • Das Modell Hansgrohe Logis 71290000 ist ein vertikal eingebautes Mischpult mit einem Einhebelschalter (Joystick), einer Hygienedusche und einer Halterung für eine Gießkanne. Die Länge des Auslaufs zwischen den beiden Zentren (Zuführkanal und Auslauf) beträgt 107 mm, die Höhe des Krans in geöffneter Position beträgt 166 mm, der Durchmesser der Gießkanne 25 mm und die Länge des Schlauchs, der den Mischer mit dem Belüfter verbindet, beträgt 1600 mm. Zur Befestigung eines zusätzlichen Hygienegeräts gibt es eine Kette und eine Landekonsole, die Absperrventile sind eine Keramikkartusche des Mischers.
Set für das Bidet Talis S2 32140000
  • Das Bidet-Set Talis S2 32140000 ist ein vertikal eingebautes Mischpult mit einem Einhebelschalter (Joystick), einer Hygienedusche und einer Halterung für eine Gießkanne. Die Länge des Auslaufs zwischen den beiden Zentren (Zuführkanal und Auslauf) beträgt 102 mm, die Höhe des Krans in geöffneter Position beträgt 170 mm, der Gießkannendurchmesser beträgt 25 mm und die Länge des Schlauches, der den Mischer mit dem Belüfter verbindet, beträgt 1600 mm. Das Kit wird mit einem Fußventil geliefert, das mit einem Toilettenspülbecken mit Hygienedusche, einem Absperrventil für den Belüfter, einer Kette und einem Landebügel zur Befestigung einer zusätzlichen Hygienevorrichtung ausgestattet ist. Die Absperrarmaturen sind ein Keramik-Achsgehäuse.

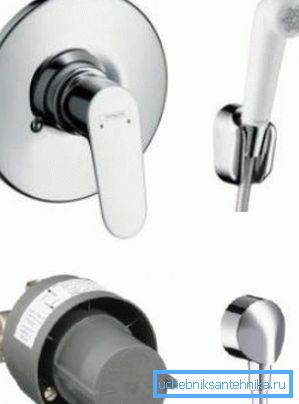

Set Hansgrohe Focus E2 32127111
  • Das Hansgrohe Focus E2 32127111-Set ist ein an der Wand befestigter Wasserhahn mit einem Einhebelschalter (Joystick), der sich auf dem dekorativen Deckel in einem funktionsfähigen Zustand befindet, einer hygienischen Dusche und einer Halterung für die Gießkanne. Eine solche Vorrichtung für ein Bidet und ein Badezimmer enthält, wie im obigen Foto, eine Gestängeverbindung, einen Einhebel-Brausemischer (Joystick), einen Luftsprudler mit einem Schlauch und einen offenen und geschlossenen Teil des Mischers.

Derartige Klempnermechanismen haben meistens eine Kartusche als Absperrventil, es kann jedoch auch eine Kugelsperre sein, auch wenn sich die Essenz der Wasserversorgung nicht ändert, sie können für Bidets und Bäder verwendet werden (abhängig vom Durchmesser der Gießkanne).

Solche Konstruktionen sind für den Gebrauch sehr bequem, aber der Preis für ein solches Gerät ist ziemlich hoch und die Installation selbst erfordert viel Erfahrung.

Ein bisschen über die Ventile

Hinweis Es gibt vier Arten von Ventilen für Wasserhähne - dies sind Krangehäuse, die entweder einen Schieber mit einer Schneckengetriebewelle oder ein keramisches Plattenpaar, das den Durchfluss regulieren, eine Patrone (Kunststoff oder Keramik) oder eine Stahlkugel mit Löchern aufweisen. Der Wasserhahn auf dem Waschbecken mit Dusche für das Badezimmer kann jedoch nur durch die letzten beiden Entwürfe eingestellt werden - einen Ball und eine Patrone.

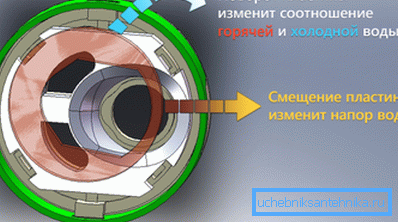

Hygienische Kartuschenvorrichtung

Nun erzählen wir Ihnen, wie die Ventile funktionieren, die mit einer Spültischarmatur mit Hygienedusche ausgestattet werden können - dies ist eine Kugel und eine Patrone, und wir werden mit der letzten beginnen. Das Funktionsprinzip der Kartusche aufgrund ihrer Konfiguration (drei Löcher) und einer Metallplatte mit zwei Löchern.

Wenn Sie den Joystick nach links und rechts drehen, verringern oder erhöhen Sie die Übereinstimmung der bogenförmigen Löcher auf der Platte und das Fass, durch die heißes und kaltes Wasser fließt, und wenn sich der Hebel in der mittleren Position befindet, sind beide Löcher halb geschlossen, d. H., Die beiden Ströme sind gleichmäßig gemischt.

Das dritte (größte) Loch im Zylinder dient dazu, die gemischte Flüssigkeit in den Auslauf zu leiten, und ihre Permeabilität wird auch von derselben Platte reguliert. Wenn Sie den Joystick anheben und absenken, wird die Platte hin und her verschoben. Daher wird die Flussrate, die Sie am Ausgang erhalten, reguliert.

Kugelhähne

Das Funktionsprinzip der Kugelhähne ist der Funktion der Kartusche sehr ähnlich - dieselben drei Löcher, bei denen zwei heißes und kaltes Wasser bekommen, und durch das dritte - die gemischte Flüssigkeit tritt in den Auslauf ein. Nur hier gibt es keine Regelplatte, sondern die Kugel selbst dreht sich und erhöht oder verringert die Durchlässigkeit ihrer Löcher.

Wenn also der Joystick von rechts nach links gedreht wird, ändern die Seitenlöcher ihre Größe relativ zu der Kammerwand neben ihnen, und wenn der Hebel angehoben und abgesenkt wird, ändert sich der Durchsatz des mittleren Lochs, durch das Wasser austritt.

Hinweis Es ist schwer zu sagen, welches der beiden Ventiltypen besser ist - eine Kugel oder eine Patrone, insbesondere wenn es sich um Keramik handelt. Eines ist jedoch sicher - die Patrone ist viel einfacher zu ersetzen, zumal sie immer im Handel sind, was über den Ball nicht gesagt werden kann.

Wie installiere ich es?

Es sieht aus wie die Ausrüstung für Waschbecken und Bidet

Wie Sie wissen, sprechen wir von Wasserhähnen mit einer hygienischen Dusche für ein kleines Waschbecken (es ist auch möglich, dass ein großer, falls Platz vorhanden ist), die in den Bädern in der Nähe der Toilette installiert sind. Dies ist am häufigsten im privaten Sektor möglich, wo die Badezimmer normalerweise geräumig sind und in einem solchen Raum die Möglichkeit besteht, fast alle Sanitärinstallationen zu installieren.

Bei mehrstöckigen Gebäuden kann bei einem separaten Badezimmer eine hygienische Dusche mit einem Thermostat installiert werden, die in die Wand eingebaut ist und direkt in die Kaltwasserzuleitung stürzt (normalerweise hinter der Toilette). Dies kann jedoch in den kombinierten Sanitäranlagen geschehen, in denen sich die Toilette befindet in der Nähe der Spüle

Der Einhebelmischer selbst ist dem gewöhnlichen sehr ähnlich, nur zusätzlich zum Auslauf hat er einen weiteren Kanal, an dem die Wasserzufuhr zum Belüftungsschlauch angeschlossen ist. In der Regel erfolgt der Anschluss am Boden des Wasserhahns unter der Spüle.

Dies sind jedoch alles allgemeine Konzepte - Tatsache ist, dass die Absperrventile abhängig von den Kosten und natürlich von der vom Hersteller angegebenen Konstruktion erst nach dem Anheben des Joystickhebels mit Wasser versorgt werden können. Sie können jedoch auch nach dem Entfernen des Belüfters aus der Halterung auftreten. das heißt automatisch.

Darüber hinaus rüsten einige Firmen das Gerät mit einer speziellen Taste aus, die die Zeit der Wasserversorgung der Gießkanne einschränkt - standardmäßig sind dies 6 Sekunden, aber der Timer kann nach Belieben eingestellt werden.

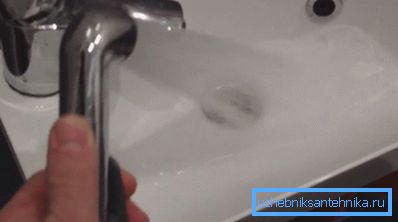

Wenn Sie einen Knopf an der Dusche drücken, stoppen die Ventile den Wasserfluss zum Auslauf

Auf jeden Fall kann Wasser aus dem Sprühgerät nur dann fließen, wenn Sie den Knopf in Form einer Taste am Griff der Gießkanne drücken, während der Mixer eingeschaltet ist (entweder wird der Joystickknopf angehoben oder das Stoppventil wird automatisch geöffnet, wenn die Gießkanne aus der Halterung entfernt wird).

In den einfachsten Ausführungen wird die Temperatur des Wassers, das durch den Belüfter zugeführt wird, im Normalmodus mit dem Joystick gesteuert. In den teureren Modellen können Sie die Temperatur mithilfe des Thermostats in der Gießkanne selbst einstellen, dh, Sie können die Standardeinstellung für Ihre Anforderungen festlegen.

Das Prinzip der Installation des Mischers mit Hygienedusche

Die Installation des Wasserhahns an der Spüle ist am besten, wenn die Schüssel noch nicht am Schrank oder Schrank befestigt ist. Auf diese Weise haben Sie weitaus mehr Zugang zu dem versteckten Teil des Mischers, wo alle Schläuche angeschlossen sind und die Anordnung mit einer Druckplatte befestigt ist.

Dies ist natürlich keine Installationsanleitung, aber in den meisten Fällen ist der Zugang durch die freie Qualität gewährleistet. Während der Tests werden Leckagen nach Abschluss der Arbeiten normalerweise nicht erkannt.

Wenn es eine solche Möglichkeit gibt, eine solche Sanitärvorrichtung zu installieren, ist es in manchen Fällen besser, die Schüssel vom Sockel (Sockel, Arbeitsplatten, Beine) zu entfernen und dort den Hahn mit den aufgeschraubten Warm- und Kaltwasserzulaufschläuchen zu befestigen komplett montierte Struktur.

Verbindung Ansicht von unten

Wie Sie auf dem oberen Foto sehen können, unterscheidet sich die Befestigung des Gewindebohrers, die durch eine spezielle Druckplatte mit einem Bolzen ausgeführt wird, fast nicht von der Befestigung eines herkömmlichen Mischers. Es ist nur so, dass dieses Modell am Ende mehr als ein Loch hat, wie Sie verstehen, die Verbindung zum hygienischen Brauseschlauch.

Fazit

Sie können diese Wasserhähne (die einen Hahn an der Gießkanne haben) immer mit Ihren eigenen Händen anschließen und installieren, wenn Sie ein einfaches Werkzeug in Form eines verstellbaren Schlüssels haben. Vor der Installation sollten Sie jedoch die Anweisungen sorgfältig lesen, da verschiedene Modelle ihre eigenen Nuancen haben können.
