Kartusche für den mischer: designmerkmale und vorhandene

In diesem Artikel werden wir sehen, wie die Kartusche für den 40-mm-Mischer funktioniert. Dieses Element ist der wichtigste Teil der am häufigsten verwendeten Armaturen, die in Küchen und Bädern installiert sind. Wenn Sie sich mit seinem Gerät auskennen, können Sie typische Fehler beim Betrieb einer solchen geforderten Sanitärausrüstung vermeiden.

Fotopatrone für den Mischer

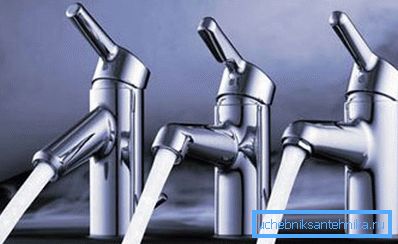

Beliebte Kartuschenmischer

Bauarten entsprechend dem Mischmechanismus

Es gibt folgende Arten von Kassetten für Mischer: Kugel und Scheibe. Die zweite ist viel häufiger, was sich nicht auf die Kosten oder die Zuverlässigkeit des Produkts auswirkt. Die technischen Hauptmerkmale beider Modelle sind ungefähr gleich. Für die Herstellung mit einer Hohlkugel ist jedoch eine spezielle Lizenz erforderlich, die nur schwer zu beschaffen ist.

Mit der Herstellung von Platten in der rechtlichen Ebene ist die Situation viel einfacher. Aber gehen wir direkt zu ihrem Gerät.

Die Struktur der Kugelpatrone

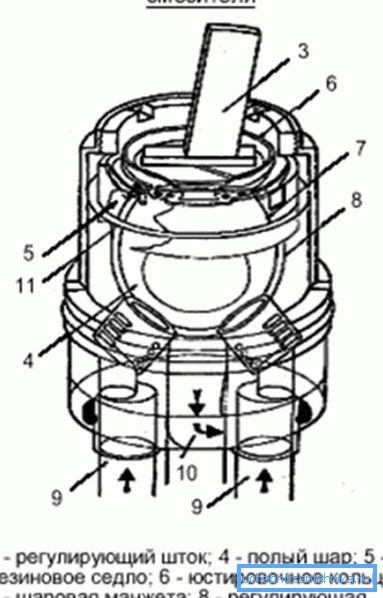

Diagramm der kugelförmigen Patrone
Bezeichnung in der Figur Name
3 Einstellstange
4 Hohlkugel zum Mischen von Wasser
5 Gummisattel
6 Einstellring
7 Ballmanschette
8 Regulierende Manschette
9 Flüssigkeitseinlass
10 Flüssigkeitsfreisetzung
11 Kugelhülse

Ballpatronen für Küchenarmaturen funktionieren wie folgt:

  • Eine hohle Kugel im Inneren des Geräts hat zwei Löcher, die für das Einströmen von heißem und kaltem Wasser vorgesehen sind, und eines für die Freigabe ist bereits gemischt.
  • Mit ihm ist auch eine Regelstange verbunden, bei deren Bewegung die Öffnungen der Kugel selbst verschoben werden.
  • Die Manipulationen mit dem Hebel ermöglichen es Ihnen, alle drei Ströme zu reduzieren und zu erhöhen. Dadurch kann sich die Flüssigkeit im Ball in unterschiedlichen Anteilen vermischen und mit unterschiedlicher Intensität austreten.

Wie Sie sehen, ist die Bedienung des Kugelmechanismus sehr einfach.

Plattenkassettenstruktur

Disk Cartridge Gerätediagramm
Bezeichnung in der Figur Name
1 Einstellstange
2 Schraube
3 Dichtung
4 Keramikscheibe
5 Lager Kopf
6 Wassereinlass
7 Ärmel

Die Plattenkassette einer Duschkabine oder eines Küchengerätemischers unterscheidet sich geringfügig in ihrer Funktionsweise vom obigen Kugelmodell.

Hier strömt kaltes und heißes Wasser durch die Einlässe, und wenn der Hebel bewegt wird, bewegt sich die obere Keramikscheibe relativ zur unteren, was verschiedene Auswirkungen auf die Leistung der Struktur hat:

  • Dichtes Übereinstimmen der Löcher und Kanten der Scheiben führt zu einer vollständigen Überlappung des Wasserflusses, d. H. Der Hahn wird ausgeschaltet.
  • Das Eintauchen eines Scheibenelements in ein anderes reguliert die Kraft des abgehenden Kopfes.
  • Durch die Überlappung von heißem und kaltem Wasser durch die obere Scheibe wird die Temperatur der Flüssigkeit auf verschiedenen Ebenen unterschiedlich eingestellt.

Technische Unterschiede Plattenkassetten

Wie bereits erwähnt, sind Kunststoffpatronen mit zwei Keramikscheiben am häufigsten.

Sie unterscheiden sich untereinander in folgenden Parametern:

  1. Nach Durchmesser. Sie können Kartuschen mit Durchmessern von 25 mm bis 45 mm finden, am häufigsten werden jedoch 40-Millimeter-Produkte mit d40-Markierungen verwendet. Es ist bemerkenswert, dass dieser Parameter keinen gravierenden Einfluss auf die Leistung hat, es geht nur um die Form und Abmessungen des Mischers.

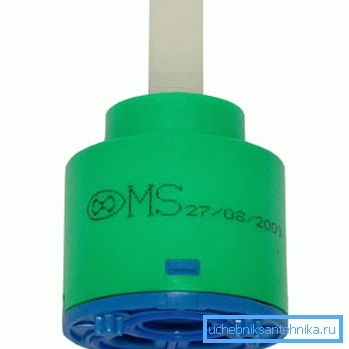

35 mm Mischvorrichtung
  1. Sitz. Unabhängig davon kann der Durchmesser für jeden Hersteller völlig unterschiedlich sein, und der Preis ändert sich nicht.

Tipp: Bevor Sie eine neue Patrone wählen, vergleichen Sie sie mit der alten, um nicht mit dem Sitz einen Fehler zu machen.

Beispiele für unterschiedliche Sitzmöbel
  1. Die Länge der Regulierungsstange. Dieser Indikator ist wiederum vollständig von den Merkmalen des Kranmodells bzw. seines Hebels abhängig.

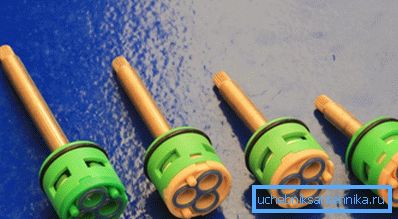

Beispiele für Stangen unterschiedlicher Länge

Ersatz

So viel kostet die Patrone am Mischer jedenfalls im Vergleich zum gesamten Wasserhahn. Daher ist es wirtschaftlich rentabel und machbar, dieses Element regelmäßig mit unseren eigenen Ressourcen zu ersetzen, ohne einen Klempner zu rufen.

Tipp: Wenn Sie die Lebensdauer des Wassermischgeräts verlängern möchten, installieren Sie einen zusätzlichen Filter für den Spültischmischer, der verhindert, dass große Partikel in die Keramikscheiben gelangen.

Die erforderlichen Schritte zum Ändern eines ausgefallenen Produkts lauten wie folgt:

  1. Stellen Sie den Fluss von heißem und kaltem Wasser ab. Danach das Ventil öffnen, falls ein Teil der Flüssigkeit darin verbleibt.
  2. Entfernen Sie die dekorative Kappe, die den Zugang zur Verriegelungsschraube schließt. Normalerweise hat es eine blau-rote Farbe, die die Richtung des Mischers angibt.
  3. Wir lösen die Schraube mit dem Inbusschlüssel und entfernen den Körper des Hebels.

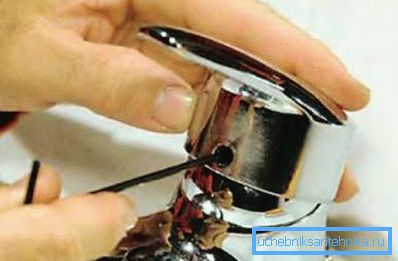

Demontage des Hebels mit einem Kran
  1. Entfernen Sie den Zierring und lösen Sie die Druckmutter des Mischers. Versuchen Sie dabei, nichts zu beschädigen.
  2. Wir nehmen die alte Patrone heraus und setzen eine neue ein. Überprüfen Sie gleichzeitig sorgfältig die Übereinstimmung aller Landefragmente, andernfalls kann der Mischer später fließen.
Ersetzen eines defekten Teils
  1. Setzen Sie die Spannmutter und den Zierring zurück.
  2. Wir setzen den Hebel ein.
  3. Sechskant-Befestigungsschraube einschrauben.
  4. Wir bringen eine dekorative Kappe zurück.
  5. Öffnen Sie das Wasser und schalten Sie den Mixer ein, um die Leistung zu testen.

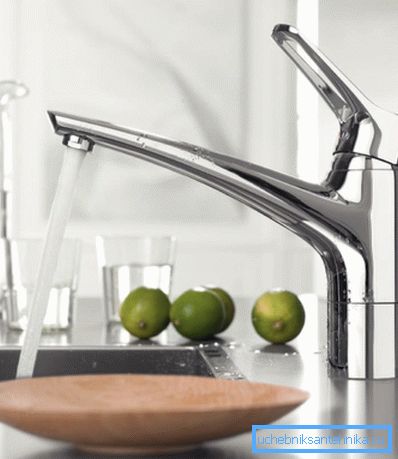

Ordnungsgemäß arbeitendes Einhebelventil nach der Implementierung der Ersatzkartusche

Wenn Sie die oben genannten Empfehlungen befolgen, ist der gesamte Austausch einfach mit Ihren eigenen Händen möglich.

Fazit

Einhebelmischer sind heute in Wohnungen, Häusern und Bädern öffentlicher Gebäude zu finden. Die Hauptelemente, die für den ordnungsgemäßen Betrieb verantwortlich sind, sind spezielle Kartuschen, die die Vermischung des erzeugten Wassers direkt durchführen. Sie sind ziemlich praktisch und einfach in ihrem Gerät. Bricht selten, und wenn es passiert, kann es leicht ausgetauscht werden.

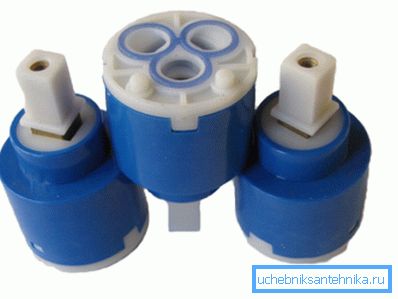

Patronen: Ansicht von oben und unten

Das Video in diesem Artikel enthält eine zusätzliche Studie zu Materialien, die in direktem Zusammenhang mit dem beschriebenen Thema stehen. Die Einfachheit des Geräts garantiert die praktische Anwendbarkeit.
