Dreiwege-mischventil - geräteeigenschaften und

Das Dreiwege-Mischthermostatventil vermischt zwei Flüssigkeitsströme (heiß und kalt) zu einer, die bestimmten Temperaturparametern entsprechen muss. Die Hauptsteuereinheit ist ein temperaturempfindliches Element, das die Temperatur des Mischstroms misst und reguliert, da er unter dem Einfluss von Erwärmen oder Kühlen komprimiert oder expandiert wird.

Berücksichtigen Sie die Hauptmerkmale der Auswahl und des Betriebs solcher Websites.

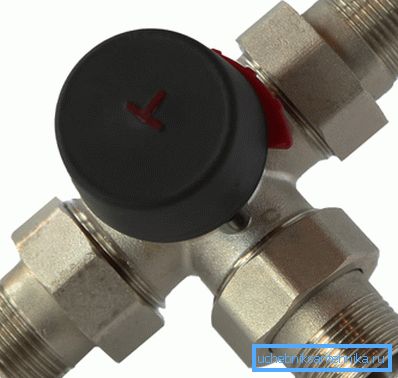

Auf dem Foto: Ein Dreiwegemischventil mit Thermokopf ermöglicht die unabhängige Regelung des Wärmeflusses.

Merkmale der Funktionen

Das Funktionsprinzip des Dreiwegemischventils ist auf den ersten Blick sehr einfach: Die beiden Düsen strömen in Flüssigkeitsströmungen und gelangen im gemischten Zustand zur dritten. Tatsächlich ist das Gerät jedoch viel komplizierter, da die Temperatur reguliert werden muss. Darüber hinaus gibt es verschiedene Anwendungsbereiche, die näher betrachtet werden:

Verwenden Sie im Heizungssystem In diesem Fall wird die einfachste Option verwendet - ein Dreiwegemischventil. Sein Vorteil ist der niedrige Preis und die einfache Konstruktion - die Installation des Krans kann von Hand ohne den Einsatz von Fachleuten erfolgen. Der Hauptnachteil ist, dass die Einstellung manuell durchgeführt werden muss
Anwendung im Wasserversorgungssystem Mit diesem Gerätetyp können Sie eine bestimmte Temperatur in der Kommunikation aufrechterhalten und verfügen über einen sogenannten Verbrühschutz. Das System ist einfach: In der Konstruktion gibt es einen speziellen Temperaturschutzblock, der, wenn die Zufuhr von kaltem Wasser stoppt, auch den heißen Strom blockiert
Verwendung in Systemen eines wärmeisolierten Fußbodens Das Dreiwege-Thermostat-Mischventil für die Fußbodenheizung ermöglicht die Aufrechterhaltung einer konstanten Temperatur, die für solche Konstruktionen sehr wichtig ist. Damit wird die Heizung so autonom wie möglich, Sie können wochenlang nicht einmal in Innenräumen erscheinen und ein bestimmtes Temperaturniveau wird ständig aufrechterhalten.

Beachten Sie! Bei der Installation eines Ventils mit warmem Boden muss eine Zirkulationspumpe im Kreislauf vorhanden sein. Ihre Anwesenheit gewährleistet die einwandfreie Funktion der Mischeinheit und die Bereitstellung eines konstanten Drucks im System.

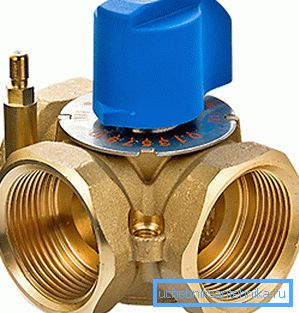

Der Kran unterscheidet sich von dem Ventil durch den Einstellknopf und die Skala, die zur Einstellung verwendet werden

Merkmale der Auswahl und Installation

Das System funktioniert nur dann richtig und richtig, wenn das Dreiwege-Thermomischventil in seinen Eigenschaften der Art der Verwendung entspricht. Es ist wichtig, die beste Option zu wählen. Wie Sie dies tun, wird eine kleine Anweisung, die unten beschrieben wird, angezeigt.

Motorisierte Geräte - Moderne Optionen zur Einstellung der Vorlauftemperatur

Worauf Sie beim Kauf achten müssen

Es gibt keine Kleinigkeiten, jede Nuance ist sehr wichtig:

  • Der erste Schritt ist die Überprüfung der technischen Dokumentation des Produkts. Es muss den geltenden Normen entsprechen und über Zertifikate verfügen, die die Qualität bestätigen. Andernfalls kann die Leistung des Ventils unter unseren Bedingungen nicht garantiert werden. Es ist auch wichtig, dass die Anweisung in Russisch ist. Sie sollte Empfehlungen für die Installation und Einstellung der Ausrüstung enthalten.
  • Es ist auch wichtig, ein Qualitätsmaterial zu wählen.. Meistens wird für diese Zwecke Bronze oder Messing verwendet, diese Werkstoffe eignen sich so gut wie möglich zum Arbeiten mit heißem Wasser, da sie beim Erhitzen eine geringe Ausdehnungsgeschwindigkeit haben und sich hervorragend gegen Korrosionsprozesse eignen.

Tipp! Die Qualität einer Struktur lässt sich am schnellsten beurteilen, indem man sie in die Hand nimmt und das Gewicht bewertet. Qualitativ hochwertige Produkte wiegen viel, dies weist darauf hin, dass die Wände dick sind und aus hochwertigem Metall und nicht aus Pulver bestehen.

  • Selbstverständlich ist es notwendig, die Elemente der entsprechenden Größe und mit den entsprechenden Befestigungselementen auszuwählen. Dies ist ein wichtiger Faktor, da die Gewindesteigung unterschiedlich sein kann. Außerdem kann es sowohl intern als auch extern sein.
Kompakte Geräte werden für kleine Stromkreise verwendet.

Montagevorrichtungen

Die Installation der Knoten ist recht einfach, es ist jedoch sehr wichtig, einige Empfehlungen zu befolgen:

Dies ist der korrekte Aufbau des Ventils im System.
  • Es ist wichtig, den Knoten genau dort zu lokalisieren, wo er am korrektesten ist: vor den Mischern in der Nähe der Versorgungsleitung.
  • Die Installation erfolgt so, dass der elektrische Antrieb an das Netzwerk in der Nähe des Geräts angeschlossen ist. Andernfalls müssen Sie ein Kabel verlegen oder Verlängerungskabel verwenden.
  • Alle Befestigungselemente müssen mit einem Dampfband versiegelt und sorgfältig angezogen werden. Sie sollten jedoch nicht eifrig sein, da Sie den Faden brechen können.

Das Dreiwegemischventil für die Fußbodenheizung wird wie folgt installiert:

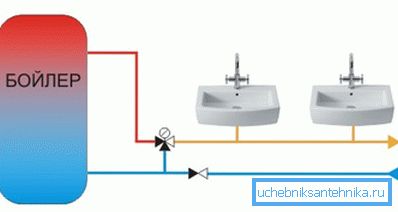

Das richtige Schema ist der Schlüssel zu effektiver Arbeit.
  • Das Ventil ist am Einlass des Kreislaufs installiert und muss sich zum Heizen vor der Umwälzpumpe befinden, um die Exposition gegenüber hohen Temperaturen zu minimieren.
  • Der Kältekreislauf beginnt an der Rücklaufleitung, daher ist es wichtig, ihn in der Nähe des Ventils zu platzieren.
  • Überprüfen Sie nach dem Aufbau der Kommunikation die Funktionsfähigkeit der Komponenten und die Dichtheit der Verbindungen anhand eines Testlaufs.

Fazit

Dreiwege-Geräte ermöglichen die rationelle Verwendung von Kühlmittel und halten die Temperatur im System innerhalb der Grenzen der Einstellungen. Das Video in diesem Artikel ermöglicht es, das Problem genauer zu verstehen und einige Nuancen besser zu verstehen.
