So schneiden sie den faden am rohr ab

Bei der Durchführung verschiedener Reparaturen im Zusammenhang mit der Wiederherstellung von Wasserversorgungselementen, dem Austausch von Sanitärgeräten, Heizregistern und anderen Dingen müssen Teile aus Stahlrohrleitungen mit Gewindeabschnitten verwendet werden. In diesem Artikel erklären wir, wie Sie die Gewinde der Rohrleitung selbst schneiden. Wenn Sie die Eigenschaften des Schneidens kennen und sich mit dem entsprechenden Werkzeug einkaufen, werden Sie diese Aufgabe qualitativ und relativ schnell erledigen.

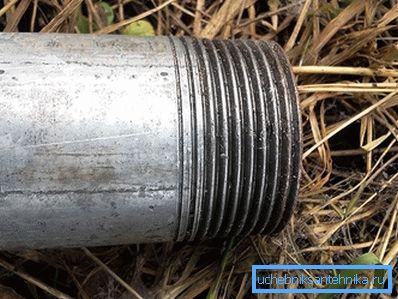

Funktionen zum Schneiden von Rohren

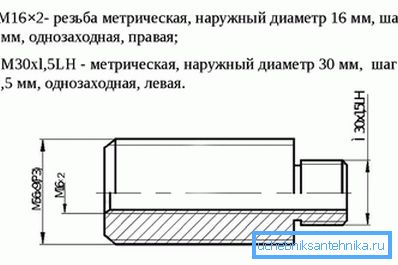

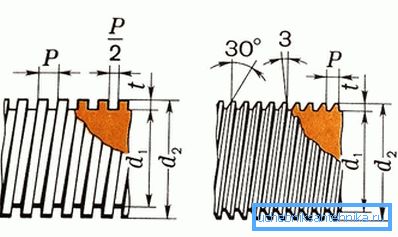

Es ist seit langem zum Schneiden von Gewinden an rohrförmigen Elementen nicht metrisch verwendet worden, sondern das sogenannte Zoll-Gewinde, das sich vom üblichen anderen Winkel des Gewindeprofils (55) unterscheidet^? gegen 60^? in metrisch). Außerdem hat das Zollgewinde einen kleineren Steigungswert, der durch die geringe Dicke der Rohrwand erklärt wird.

Eine kleine Steigung bedeutet, dass die Fäden der Fäden auf der gleichen Länge des Fadens länger sind. Dementsprechend erhöht sich die Zuverlässigkeit der Verbindung.

Der Thread ist rechts und links. Bei Betrachtung des rechten Fadens vom Ende des Produkts aus gehen sie nach rechts und entsprechend links nach links. Viel häufiger verwendet Rechtshänder.

Das Feststellen des Gewindes an einem der Gewindeabschnitte ist sehr einfach: Wenn sich das anstoßende Element beim Anschrauben im Uhrzeigersinn dreht, bedeutet dies, dass das Gewinde richtig ist.

Auf einer Wasserleitung spielt die Richtung der Windungen keine Rolle, da die Produkte nach der Verbindung nicht rotieren, sondern stationär bleiben. Neben Rohrgewinden in Verbindungen werden auch Befestigungsgewinde verwendet, deren Steigung größer ist. Es wird auf Hardware und Löchern für sie ausgeführt.

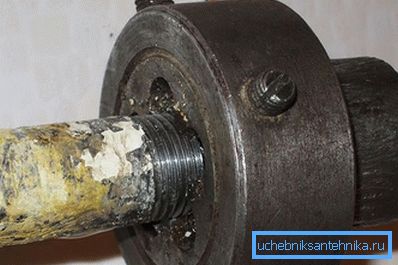

Methoden zum Einfädeln von Rohren

Das Gewinde der Wasserrohre kann mit zwei eigenen Werkzeugen - den Werkzeugen (auch als Lerka bezeichnet) - und einem Schraubwerkzeug mit der eigenen Hand geschnitten werden. Was ist der Unterschied zwischen ihnen?

Die Matrize ist ein manuelles Gewindeschneidwerkzeug, dessen Außenseite unter dem Körper einen Sitz in Form von zwei entgegengesetzt beabstandeten Nuten hat. Und die Innenseite ist eine Platte mit einem Gewindeloch und Rillen zur Spanabnahme, um den Durchmesser und die Steigung des erforderlichen Gewindes wiederzugeben. Am Ende des Gewindeprofils befinden sich sogenannte Verbindungsbereiche. Sie haben eine doppelte Funktion: Sie erleichtern das Zentrieren von Abschnitten zweier Rohre vor dem Verbinden und verbessern die Ausbeute der beim Einfädeln gebildeten Späne. Auf der Endfläche der Matrize wird die Bezeichnung des Durchmessers des Gewindes angebracht. Zum Schneiden wird die Matrize in den Gehäusetreiber eingeführt, mit abnehmbaren Griffen zum Drehen der Matrizen geliefert und mit Schrauben befestigt.

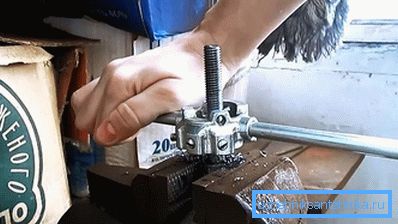

Wie schneide ich den Faden richtig ab? Es ist besser, wenn das Rohr, das geschnitten wird, sicher und gleichmäßig in einem Metallschraubstock gesichert ist. Die geringste Vorspannung führt dazu, dass der Faden mit einer Neigung geschnitten wird. Dies führt zu einer Schwächung der Rohrwand und zur Verdrehung des gesamten verbundenen Abschnitts des Sanitär- oder Sanitärsystems.

Um eine zuverlässige Richtung sicherzustellen, sollte eine kleine Revision der Platte erfolgen. Zu diesem Zweck ist eine Führungsbuchse an einem der Enden der Matrize angeschweißt, die mit einem kleinen Spalt (nicht mehr als 0,2–0,4 mm), in dem das Gewinde geschnitten wird, in das Rohr eindringen sollte. Die Länge der Führungshülse muss mindestens zwei Durchmesser des geschnittenen Gewindes betragen.

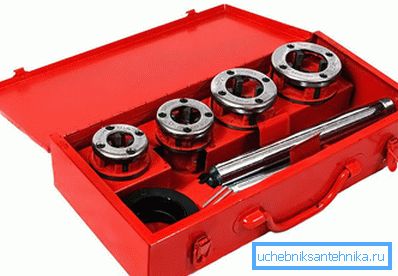

Klupp - ein professionelleres Werkzeug zum Schneiden von Gewinden (zum Verkauf stehen in der Regel mehrere Umarmungen mit unterschiedlichen Durchmessern). Der Hauptunterschied der Schneckenmatrize besteht darin, dass ihre Matrizen gleiten und aus vier Hälften bestehen. Sie können daher so eingestellt werden, dass Gewinde mit unterschiedlichen Durchmessern geschnitten werden, jedoch in einem einzigen Schritt. Beim Einsetzen der Matrize in den Rohrabschnitt werden die Matrizen an die Oberfläche gebracht und in der gewünschten Position gesichert. Die Einstellung der relativen Position der geteilten Matrizen der Matrize erfolgt durch Bewegen des Unterlegscheiben-Werkzeugs.

Die Schneckenmatrize weist bereits ein Führungselement auf, so dass der zu schneidende Faden beim Gebrauch nicht verzogen wird.

Eine praktischere Art von Höckern wird als Ratsche angesehen, bei deren Konstruktion ein Ratschenmechanismus vorgesehen ist. Das Einfädeln erfolgt nicht durch Rotation, sondern durch schwingende Bewegungen der Griffe bei gleichzeitigem Vorschub der Matrize. Unersetzlich, wenn Sie den Faden an der Rohrleitung abschneiden möchten, ohne ihn aus dem Rohrleitungsabschnitt zu entfernen.

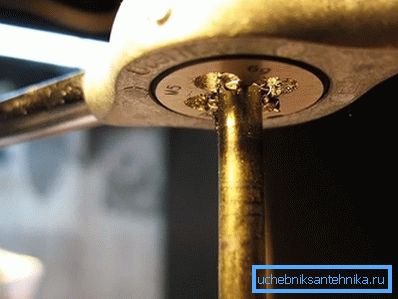

Schneidtechnologie

Die Reihenfolge des Einfädelns der Rohrleitung besteht aus den folgenden Schritten:

1. Sie reinigen den erforderlichen Rohrabschnitt von Rost, Farbflecken und anderen Unregelmäßigkeiten des Außendurchmessers des Rohrs.
2. Den gewünschten Abschnitt des Rohrs großzügig mit Maschinenöl oder Sulfofresol schmieren, so dass die Belastung des Griffs beim Schneiden wesentlich geringer ist. Dasselbe kann für die Gesenke / Gesenke getan werden.
3. Klemmen Sie das Rohr sicher in einen Schraubstock. In diesem Fall sollte das zum Schneiden vorstehende Ende des Rohrs nicht mehr als 5–8 des Durchmessers betragen, da sonst die Genauigkeit des Schneidens nicht gewährleistet ist. Werkzeuge mit einer Führungsbuchse oder einer Verschlussschraube erfordern keine derartigen Einschränkungen.
4. Das Rohr ist zum Schneiden vorbereitet, wofür ein Einführungskegel mit einer Höhe von mindestens der halben Höhe der Matrize durch eine Feile erhalten wird. Ein laufender Abschnitt des Fadens wird in diesem Bereich gebildet. Wenn dies kritisch ist, kann er mit einer Metallsäge entfernt werden.
5. Legen Sie einen Würfel oder einen Würfel ein, und ziehen Sie den Knauf kräftig, um den erforderlichen Gewindeabschnitt zu erhalten. Es sollte beachtet werden, dass die Länge des geschnittenen Fadens einige Umdrehungen erforderlich sein sollte. Um die Genauigkeit zu gewährleisten, können Sie die Platte mehrmals über die Schnittfläche fahren.

Wenn Sie den Anweisungen und Empfehlungen in diesem Artikel folgen, können Sie die Gewinde des Rohrs schnell und genau abschneiden. Haben Sie Fragen zum Thema? Dann stellen Sie Fragen, indem Sie einen Kommentar zu dem Artikel schreiben.
