So schließen sie den kessel an die wasserversorgung an:

Damit das Haus ein Ort der Erholung ist, ist es wichtig, dass die Lebensbedingungen ausreichend sind. Ohne heißes Wasser ist es fast unmöglich, die persönliche Hygiene und die allgemeine Sauberkeit zu erhalten. Die Anschaffung einer Gassäule ist immer eine großartige Lösung, aber in einigen Bereichen ist ihre Installation einfach unmöglich.

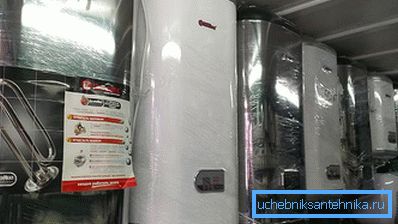

Das Prinzip ist eins, aber es gibt viele Arten von Warmwasserbereitern.

Der Boiler ist ein Gerät zum Erwärmen und Warmhalten von Warmwasser. Wärmequellen können verschiedene Elemente sein. Alle Heizungen können in zwei Haupttypen unterteilt werden:

1. Mit einem Vorratsbehälter.
2. Fließen

Das Design des ersten sah das Vorhandensein von Kapazität vor. Es kann unterschiedlich laut sein. Damit die Temperatur über einen längeren Zeitraum nicht abfällt, gibt es eine Isolierung zwischen dem inneren Tank und der äußeren Platte. Normalerweise wird es aus Polyurethanschaum hergestellt. Je größer seine Dicke ist, desto länger bleibt das Wasser heiß. Der zweite Typ ist für sofort warmes Wasser ausgelegt. Es hat eine kleinere Größe und bietet Heizelemente mit höherer Leistung, die eine schnelle Wärmeübertragung ermöglichen. In der Regel hat der Benutzer sowohl im ersten als auch im zweiten Fall die Möglichkeit, die Temperatur auf die gewünschte Temperatur einzustellen. Die Thermostatsteuerung kann sowohl elektronisch als auch mechanisch sein. Dies hat keinen Einfluss auf die Leistung, nur die Bequemlichkeit, die Endkosten und die Kosten für nachfolgende Reparaturen.

Alle Speicherkessel sind unterteilt in:

• direkte Heizung;
• indirekte Heizung;
• kombiniert.

Im ersten Fall befindet sich im Tank ein Heizer, der die Flüssigkeit erwärmt. Einige Modelle haben zwei oder mehr. Sie können abwechselnd oder gleichzeitig geschaltet werden, um ein ultraschnelles Aufwärmen sicherzustellen. Kaltwasser wird durch die Düse zugeführt, die sich normalerweise am Boden befindet. Die Ableitung erfolgt durch den nahe gelegenen Ausgang, der jedoch im Tank länger ist und fast bis nach oben reicht, wo das heiße Wasser aufsteigt.

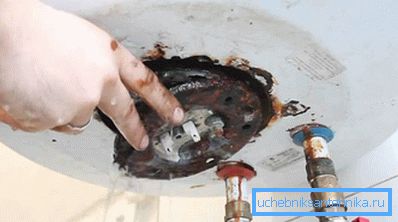

In der Nähe des Heizelements befindet sich eine Magnesiumanode. Dies ist ein kleiner Metallstab, der die Bildung von Ablagerungen an den Wänden verhindert. Die Vorteile dieser Lösung sind die einfache Installation sowie die Notwendigkeit, die Installation mit verschiedenen Diensten abzustimmen. Tanks können sowohl horizontal als auch vertikal angeordnet sein.

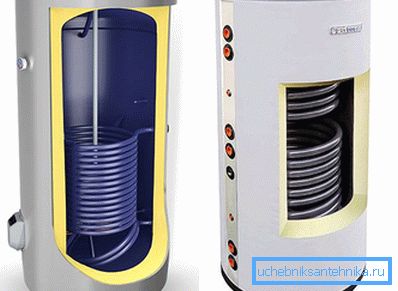

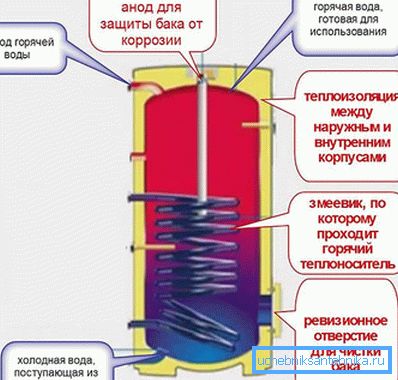

Indirekte Heizkessel werden normalerweise in das Heizungssystem eingebaut oder funktionieren in Verbindung mit Solarsystemen (spezielle Paneele, deren Kühlmittel mit Solarenergie erwärmt wird). Strukturell ist es genau derselbe Tank wie beim ersten Typ, aber die Isolierung hat normalerweise eine größere Dicke. Auch in ihnen fehlt TEN. Die Heizung erfolgt dank einer Spule, durch die sie den Heizkreislauf oder ein anderes System durchlassen. Sie können sowohl an der Wand als auch am Boden montiert werden (für Tanks mit großer Kapazität).

Die Konstruktion verfügt über ein spezielles Inspektionsfenster, das die Durchführung von Wartungsarbeiten ermöglicht. Zusätzlich zum Einlass und Auslass können zwei weitere vorgesehen sein. Ihr Zweck - die Organisation des Recyclingsystems. Es entsteht ein separater Kreislauf, entlang dem sich das heiße Wasser aus dem Tank ständig bewegt. Dies ist notwendig, um ein ständiges Mischen der Flüssigkeitsschichten im Antrieb zu gewährleisten und den Abstand zu zusammenlegbaren Systemen auszugleichen. In einigen Fällen verbleibt der größte Teil des Wassers im System, bis das Wasser erreicht ist, oder es verliert seine ursprüngliche Temperatur. Typischerweise hat der Hersteller die Möglichkeit der Installation eines Heizgerätes vorgeschlagen, wodurch diese Unterart in die unten beschriebene umgewandelt wird. Der Vorteil dieser Lösung ist die maximale Effizienzausnutzung des Heizsystems.

Unter den Minuswerten können wir die Komplexität der Installation sowie die Unmöglichkeit des Einsatzes im Sommer ohne zusätzliche Heizung feststellen.

Kombinierte Systeme haben das Beste aus den beiden oben genannten Möglichkeiten kombiniert. Es gibt auch eine Spule für indirekte Heiz- und Heizelemente. Letzteres kann aktiviert werden, wenn die Leistung des Heizkreises nicht ausreicht, oder im Sommer, wenn überhaupt keine Heizung vorhanden ist. Die Nachteile solcher Systeme sind ziemlich komplizierte Einstellungen und eine gewisse Laune bei der Wartung. Außerdem wird er einen geeigneten Platz finden müssen, weil Abmessungen sind großartig.

Tipp! Bei einigen Arten von indirekten Heizgeräten gibt es mehrere Spulen. Sie ermöglichen entweder die Verbindung mehrerer Systeme zur Abgabe von Wärme oder eines von ihnen ist für fließendes warmes Wasser ausgelegt.

Was soll man wählen

Wenn Sie Schwierigkeiten bei der Auswahl haben, müssen Sie die folgenden Punkte analysieren:

• Wo ist die Installation der Heizung geplant? Wenn das Heizgerät für ein Privathaus gekauft wird, in dem es eine autonome Heizungsanlage gibt, ist es sinnvoll, über den Kauf eines indirekten Heizungskessels nachzudenken. Es ist einfacher für ihn, einen separaten Installationsort zu finden. Das Volume wird nur durch den zugewiesenen Speicherplatz begrenzt. Gleichzeitig reicht ein Gerät aus, um alle Wasserpunkte bereitzustellen. Für kleine Wohnungen, in denen der Raum begrenzt ist und es nur eine Duschkabine ohne Bad gibt, ist es sinnvoll, über einen Durchlauferhitzer nachzudenken. Es nimmt nicht viel Platz ein und sorgt für schnelles Aufheizen. In anderen Fällen geeigneter elektrischer Speicherkessel.
• Wie viele Menschen wohnen im selben Haus? Dies hängt von der Leistung und der Lautstärke des Geräts ab. Denken Sie nicht, dass je größer die Kapazität ist, desto besser für den Endbenutzer. In der Tat kann dieser Ansatz zu einer irrationalen Verschwendung von elektrischer Energie führen. Tatsächlich können nur 50 Liter verwendet werden, 200 sind beheizt, für einen Einwohner reicht ein Tank von 30 Litern. Dieses Volumen reicht aus, um morgens bequem zu duschen, das Geschirr zu waschen und zu waschen. Für eine Familie von 2 - 3 Personen benötigen Sie ein Gerät für 50-80 Liter. In diesem Fall kann jeder mit einer kurzen Pause duschen. Es gibt genügend warmes Wasser für Küchenbedarf usw. Bei 4 oder mehr Personen müssen Sie auf einen Tank mit einem Fassungsvermögen von 100 oder mehr Litern achten.
• Für welche Zwecke wird das Gerät hauptsächlich verwendet? In einigen Fällen ist es sinnvoll, die Verbrauchsbereiche für Warmwasser zu begrenzen. Zum Beispiel wird meistens heißes Wasser zum Spülen von Geschirr und zum Waschen verwendet. Zu diesem Zweck können Sie einen separaten Boiler mit einem kleinen Fassungsvermögen von 10 bis 20 Litern einsetzen und eine größere Heizung einbauen, wenn Sie duschen oder baden müssen. Für die ersten wurden spezielle Typen mit Top-Anschlüssen entwickelt, die direkt unter der Spüle montiert sind und wenig Platz beanspruchen.
• Gibt es eine autonome Heizungsanlage? Ist dies nicht der Fall, müssen Sie mit elektrischen Heizelementen zur Seite schauen. Außer wenn es ein separates Heliosystem gibt.
• Wie ist der Zustand der elektrischen Verkabelung? Dies ist ein wichtiger Faktor, der die Auswahl der Leistung TENA beeinflussen kann. Meistens bietet das Design elektrische Heizgeräte mit einer Leistung von 1,5 kW für große Mengen. 2,5 kW. Für Verbraucher mit 3 kW und mehr ist eine separate Versorgung erforderlich. Achten Sie auch auf Erdung.
• Halten die Wände die geplante Belastung aus? Ein 80-Liter-Kessel kann bis zu 20 kg wiegen. Wenn er mit Wasser gefüllt ist, wiegt er 100 kg oder mehr. Für lose Baumaterialien ist dies eine unerträgliche Belastung. In solchen Fällen kann es erforderlich sein, die Hardware zu installieren oder eine spezielle Metallplatte zu installieren, die die Last verteilt.

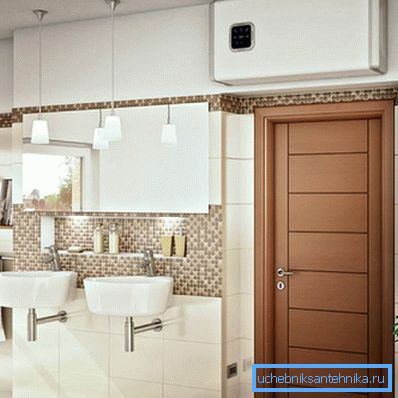

Tipp! Bei der Auswahl muss zusätzlich die Konfiguration der Struktur berücksichtigt werden. Der Kessel muss nicht wie früher zylindrisch sein. Moderne Lösungen bieten auch Slim-Optionen, bei denen der Durchmesser auf die minimal mögliche Größe reduziert wird. Darüber hinaus gibt es rechteckige Geräte. Insbesondere können sich auch mehrere kleinere zylindrische Tanks im Inneren befinden, die äußere Hülle hat jedoch eine andere Form. Für solche Produkte ist es einfacher, einen Installationsort auszuwählen, sie benötigen auch weniger Platz.

Elektrische Heizungen können auch anders sein. Am gebräuchlichsten bei der Verwendung von Heizgeräten - Rohrheizkörper. Es steht in direktem Kontakt mit Wasser wie ein Boiler. Für diese Option ist eine Erdung erforderlich, um alle Streuströme zu beseitigen. Progressiver ist das trockene Heizelement. In diesem Fall sind spezielle Tanks, in die ein Heizgerät eingesetzt wird, in die Wassersäule eingebettet. Sie überträgt die Temperatur nicht direkt, sondern über den "Vermittler". Diese Lösung ist aus Sicht der Eignung für die Reparatur sinnvoller, da Den Tank nicht entfernen, entleeren und die untere Abdeckung entfernen. Es reicht aus, nur Zugang zu den Heizungen zu erhalten.

Vorbereitung für die Installationsarbeiten

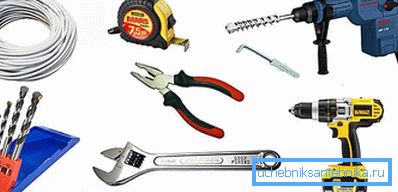

Bevor Sie mit der Arbeit beginnen, müssen Sie ein Werkzeug vorbereiten:

• Perforator;
• Bohrdurchmesser erforderlich
• Dübel und Haken;
• Kabel für Querschnitt geeignet;
• Roulette-Rad;
• bohren;
• 2 einstellbare Tasten;
• Gebäudeebene.

Welche Fittings erforderlich sind, hängt von den jeweiligen Rohrarten ab. Dies wird später erläutert. Legen Sie den Installationsort fest. Es ist besser, wenn es nur Strom liefert, und es ist auch gut, wenn die Wasserverteilung dicht ist, so dass auf dem Weg von der Quelle zum Mischer weniger Verluste entstehen. Wenn der Außentank aus normalem Stahl besteht, sollte der Raum nicht konstant hohe Luftfeuchtigkeit haben, weil Dies führt zu Korrosion. Es ist wünschenswert, eine konstante positive Temperatur im Inneren aufrechtzuerhalten. Andernfalls muss sichergestellt werden, dass die Regelung einen Frostschutz gewährleistet, der das Heizelement automatisch einschaltet und dabei die Umgebungsbedingungen berücksichtigt. Es ist auch notwendig, den Zustand der Wände wie oben beschrieben zu analysieren und zusätzliche Streifen zu kaufen.

Tipp! Der elektrische Stromkreis zum Anschließen des Kessels muss unbedingt eine Sicherheitsvorrichtung enthalten. Es fängt den geringsten Stromverlust auf und stoppt den Fluss rechtzeitig, wodurch der Benutzer nicht besiegt wird.

Allgemeine Momente

Unabhängig davon, welche Pipe Sie für die Seitenleiste verwenden müssen, gibt es einige grundlegende Punkte, die in jeder Situation zu beachten sind.

• Bevor eine Aktion gestartet wird, wird der Fluss gesperrt, um ein Überfluten zu verhindern. Normalerweise befindet sich das Ventil vor dem Wasserzähler.

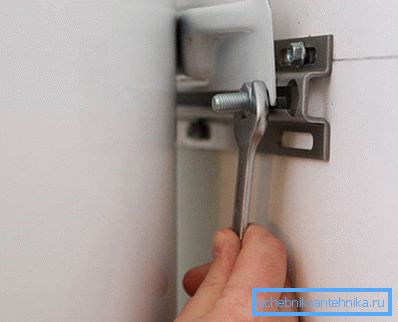

• Wenn das Heizgerät an einer Wand montiert ist, werden zwei Löcher mit einem Perforator gebohrt. Um den korrekten Abstand zwischen den Zentren zu berechnen, müssen Sie ihn zuerst an einer Platte messen, die am Kessel angeschweißt ist. Anschließend werden die Etiketten an die Wand übertragen und mit Hilfe der Gebäudeebene in einer Ebene ausgerichtet. In die Löcher werden Dübel gesteckt und Haken verdreht oder Ankerbolzen mit Haken sofort eingesetzt. Der Tank ist aufgehängt, es muss berücksichtigt werden, dass der Abstand zur Wand nicht zu groß ist, weil dann ist die Belastung der Befestigungselemente höher. Es sollte Ebene für Ebene in einer vertikalen Ebene sein. Dies kann durch die Verwendung eines verstellbaren Ständers erreicht werden, der sich normalerweise im Design oder in Futter befindet.
• Zunächst wird an den Kesselrohren eine abnehmbare amerikanische Verbindung angebracht. Das ist wichtig, weil Wenn Sie das Gerät warten, ist es viel einfacher, es vom System zu trennen.
• Installieren Sie anschließend Kugelhähne. Sie können nicht einzelne Artikel kaufen, weil Bei einem Amerikaner gibt es Schließmechanismen.
• In der Kaltwasserversorgung ist ein Rückschlagventil installiert, das den Abfluss verhindert, wenn die Flüssigkeit im Gesamtsystem verschwindet, ein Strahlventil sorgt dafür, dass der Überschuss während des Erhitzens und der Expansion abgeführt wird.
• Es gibt eine andere Verbindungsmöglichkeit. Bei der Rohrzufuhr wird zunächst kaltes Wasser aufgewickelt. Der Wasserabflusshahn ist mit einem seiner Abzweigungen verbunden. Zum zweiten - ein Druckventil und ein weiterer Hahn, der den Gesamtdurchfluss überlappt.
• Schließen Sie einen Schlauch an, um überschüssiges Wasser abzulassen.
• Alle Gewindeanschlüsse sind mit Kabel oder Teflonband abgedichtet.

Tipp! Wenn bekannt ist, dass es Druckstöße im System gibt, die mehr sind als das, was der Kessel aushalten kann, dann müssen Sie neben dem Rückschlagventil auch ein Schutzgetriebe installieren. Seine Aufgabe wird die Normalisierung des Drucks auf akzeptable Werte sein.

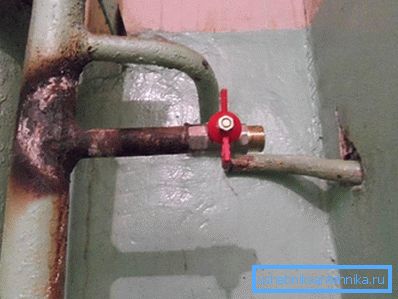

Verbindung zu Metallrohren

In der Wohnung des alten Hauses werden üblicherweise Kabel aus Metallrohren verwendet. Die Verbindung zu ihnen ist in gewisser Weise problematisch, aber nicht besonders schwierig. Wenn Sie keine Verbindung mit der Steckdose herstellen können, ist das wichtigste Element ein Sattel. Hierbei handelt es sich um eine Metallklammer mit Gummidichtungen, die eine Verbindung mit dem Versorgungs- und Abgassystem herstellt. Es muss für bestimmte Rohre ausgewählt werden, und der Gewindeanschluss muss eingeschaltet sein.

• Bestimmt den besten Ort für die Implementierung von Verbindungen.
• Reinigt die Farbe auf die Breite der Einfassung.
• Der obere Teil des Sattels wird auf das Rohr aufgebracht und das Loch wird markiert.
• Als nächstes müssen Sie ein Loch in das markierte Etikett bohren.
• Dieselben Aktionen werden für die Leitung durchgeführt, durch die das heiße Wasser abgeführt wird.
• Am vorbereiteten Ort montierte Krankenschwestern. Es ist wichtig, die Gummidichtungen sorgfältig zu installieren, um Lecks in der Zukunft zu vermeiden. Das Unterteil wird durch Bolzen ersetzt und sicher befestigt.
• Der letzte Schritt besteht darin, die Verbindung und den Kessel mit dem zusammengebauten Zusatzgerät zu verbinden. Dafür ist es besser, einen flexiblen Edelstahlschlauch zu verwenden.

Tipp! Eine andere Option wäre nicht die Verwendung einer Verbindung, sondern die Verwendung eines T-Stücks. Dazu wird mit Hilfe der Mühle ein kleiner Rohrabschnitt geschnitten. Ein Faden wird mit Hilfe eines Messgeräts von zwei Seiten geschnitten, ein T-Stück wird montiert und die Verbindung wird mit einem flexiblen Schlauch hergestellt.

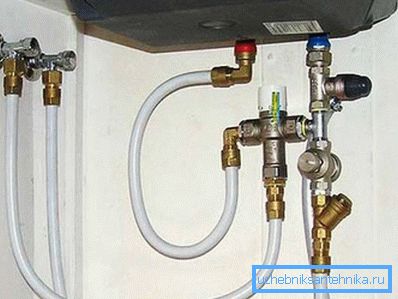

Verbindung zu einem Metallplastikrohr

Für diese Arbeiten benötigen Sie zwei T-Stücke für ein Metall-Kunststoffrohr. Wenn Sie beabsichtigen, sie mit einem Kessel mit einem flexiblen Schlauch zu verbinden, müssen Sie sie mit einem Übergang zum Gewinde einführen? ", Wenn die Versorgung mit Hilfe der gleichen Leitung geplant ist, sollte die Ausgabe 16 mm betragen. Außerdem müssen Sie einen Übergang aus einem Metall-Kunststoff-Rohr kaufen am Gewindeanschluss.

• Wählen Sie einen Ort für die Implementierung von Verbindungen aus.
• Sie wird entsprechend der Größe des T-Stücks minus dem Teil des Rohrs markiert, der in die Anschlüsse geht.
• Mit Hilfe einer speziellen Schere schneiden Sie eine kleine Fläche.
• Lösen Sie die Muttern vom T-Stück und legen Sie sie zusammen mit den Sicherungsringen auf zwei Düsen. Das ist jetzt wichtig, denn dann wird es unmöglich sein.
• Rohre auf beiden Seiten sind mit einer speziellen Vorrichtung aufgeweitet. Sie können dazu auch einen gewöhnlichen Schraubendreher verwenden.
• Eingesetztes T-Stück Rohre sinken bis zum Anschlag. Zwei Ringe werden verschoben, dann wird alles mit einem Schraubenschlüssel mit Muttern geklemmt.
• Wenn das T-Stück mit einem Gewindeanschluss war, wird die Verbindung wie in der ersten Version mit flexiblen Schläuchen hergestellt.
• Wenn die Versorgung mit einem Rohr geplant ist, werden zwei Segmente geschnitten, deren Größe der Entfernung vom T-Stück zum Adapter entspricht.
• Adapter sind an Kugelhähnen montiert.
• Rohrabschnitte sind in T-Stücke und Adaptern montiert.

Tipp! Armaturen werden auch für Metall-Kunststoffrohre verwendet, die mit Druck beaufschlagt werden müssen. In diesem Fall ist die Reihenfolge der Aktionen gleich, Sie benötigen jedoch zusätzlich ein Werkzeug zum Crimpen.

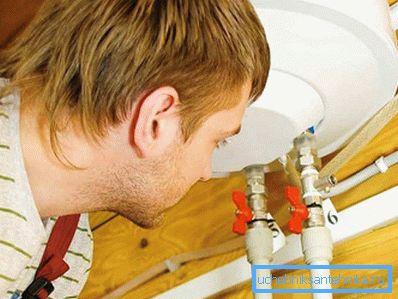

Verbindung zu Polypropylenrohren

Außerdem benötigen Sie einen Lötkolben für Kunststoffrohre, eine Spezialschere, zwei T-Stücke, zwei Adapter für einen Gewindeanschluss (MRN oder MRV). Alles hängt von dem Gewinde ab, mit dem die Wasserhähne und Sicherheitsventile montiert sind, sowie von den Ecken - deren Anzahl hängt von der Komplexität der Konfiguration ab Klempnerarbeit

• Wählen Sie einen Ort für die Verbindung aus.
• Das Rohr wird auf die Breite des T-Stücks minus 2 cm geschnitten und auf jeder Seite wird ungefähr 1 cm in das T-Stück eingesenkt.
• Mit Hilfe eines Lötkolbens werden das Rohr und die Armatur erhitzt, woraufhin sie miteinander verbunden werden. Nach der Artikulation können sie nicht verdreht werden, da dies zu einer unzureichenden Dichtheit führt.
• Mit Hilfe von Rohrabschnitten und Ecken wird der Liner zu den Kesselrohren verlegt.
• Am Ende verlötete Kupplung mit einem Metallfaden.
• Alles ist sicher verbunden und festgezogen.

Tipp! Es ist gut, wenn mehrere Flaschen mit Feinfilter vor dem Kessel sowie ein Salzfilter installiert sind - er macht das Wasser weicher und verringert die Menge an Ablagerungen, die sich an den Wänden und am Heizelement ansammeln können.

Indirekter Warmwasserbereiter

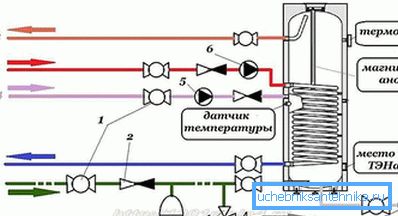

Das System zum Zuführen von Rohren ist das gleiche wie für die elektrische Version. Es gibt jedoch gewisse Nuancen, wie die Kontur des Heizungssystems richtig organisiert werden kann.

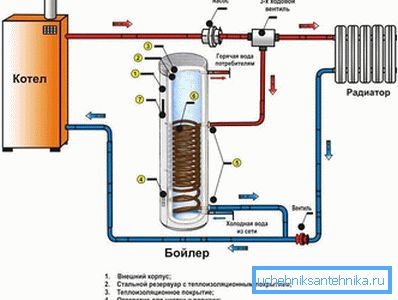

Das erste Schema beinhaltet das Verbinden mit dem Vorhandensein eines Verriegelungsmechanismus für 3 Umdrehungen. Im Endeffekt ist die Temperatur am Thermostat niedriger eingestellt als am Kesselthermostat. Das aus dem Ofen kommende Wasser wird in das Heizungssystem geleitet. Sobald sich das Wasser im Kessel auf eine vorbestimmte Temperatur erwärmt, unterbricht das Ventil den Durchfluss zur Heizung und gibt Wasser in den Tank ab. Dem Warmwassergerät wird somit Priorität eingeräumt.

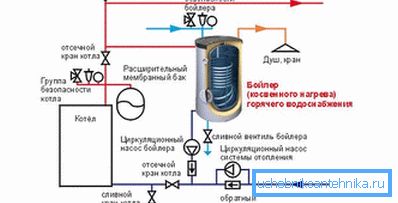

Die zweite beinhaltet das Vorhandensein von zwei Zwangsumwälzpumpen. Eine befindet sich wie üblich an der Rücklaufleitung der Heizungsanlage, die zweite befindet sich ebenfalls an der Rücklaufleitung, aber bereits diejenige, die von der Kesselspule kommt. Ihre Arbeit wird von einem Thermostat gesteuert. Sobald die Temperatur sinkt, startet die Speicherpumpe, und die um den gesamten Heizkreislauf zirkulierende schaltet sich aus und umgekehrt.

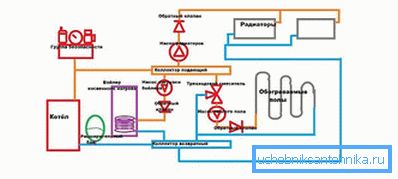

Die dritte Methode ist nützlich, wenn das Haus eine radiale Heizungsverkabelung verwendet. Es verfügt über einen Kollektor, aus dem heißes Wasser aus dem Kessel sowohl in den heißen Boden als auch zu Heizkörpern fließen kann. In einem solchen System müssen die hydraulischen Pfeile installiert werden. Dadurch wird der Druckunterschied ausgeglichen, der durch die Funktion mehrerer Pumpen für einzelne Kreisläufe entsteht.
