So biegen sie ein profilrohr

Die Entwicklung von Produktionstechnologien hat die Entstehung vieler benutzerfreundlicher Materialien ermöglicht, die die Umsetzung vieler Arten von Arbeit erleichtern. Profilrohre sind ein gutes Beispiel für ein solches Material. Sie können zum Erstellen verschiedener Rahmenstrukturen verwendet werden. Rohre sind verfügbar und bequem in der Arbeit. Manchmal besteht jedoch die Notwendigkeit, dass sie gebogen werden, und es kann Probleme geben. In diesem Zusammenhang prüfen wir, wie das Profilrohr gebogen wird.

Zunächst ist es notwendig, das Problem allgemein zu beschreiben und einen ungefähren Suchvektor für seine Lösung darzustellen. Die Hauptschwierigkeiten beim Biegen von Metallprofilrohren liegen also darin, dass bei der Ausführung einer Aufgabe mit regulären Methoden die Kante zusammengedrückt wird und das Rohr seine Festigkeitseigenschaften verliert. Der Ausweg ist jedoch nicht einmal einer.

Rohrbiegemaschinen

Ein Beispiel für die gebräuchlichste Methode zum Biegen eines Profilrohrs ist die Verwendung spezieller Vorrichtungen, die Rohrbiegemaschinen genannt werden. Diese Geräte können eine andere Struktur haben und durch die körperlichen Anstrengungen einer Person in Gang gesetzt werden oder sie können elektrisch sein. Das Funktionsprinzip ist ähnlich. Das Rohr wird in das Gerät eingeführt und unter dem Einfluss der Elemente gebogen.

Beispielsweise gibt es ein Modell, dessen Funktionsprinzip auf der Drehung mehrerer Walzen beruht. Zwei davon sind horizontal fixiert und der dritte bewegt sich vertikal. Das Rohr wird auf horizontale Rollen gelegt und von oben gegen die dritte gedrückt. Dann drehen sich die Rollen (am Griff oder am Elektromotor), und das Rohr, das sich über die gesamte Länge zwischen ihnen erstreckt, erhält eine leichte Biegung. Als nächstes wird die obere Walze immer noch gedrückt und der Vorgang wird wiederholt. Somit wird das Rohr auf den erforderlichen Radius gebogen. Ich muss sagen, dass diese Methode am einfachsten und sichersten ist und der Rohrbieger von Hand gefertigt werden kann.

Folk-Methoden

Als nächstes sollten Sie verschiedene Möglichkeiten zum Biegen des Profilrohrs auf folkloristische Methoden in Betracht ziehen.

Bulgarisch

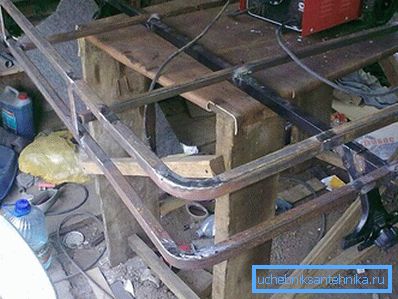

Die erste davon kann als Variante mit einem Winkelschleifer betrachtet werden, und im umgangssprachlichen "Schleifer" mit einer eingebauten Trennscheibe für Metall. Das Wesentliche des Verfahrens liegt in der Tatsache, dass entlang der gesamten Länge des Rohrs eine Reihe von Schnitten durchgeführt wird, etwa ein Drittel der Dicke des Rohrabschnitts. Unter Verwendung eines beliebigen stationären Objekts als Schwerpunkt wird das Rohr auf den gewünschten Durchmesser gebogen. Die an der Außenseite der Biegung gebildeten Lücken werden durch Elektroschweißen geschweißt und die Nähte werden gereinigt. Das Verfahren ist aufwendiger als das oben beschriebene und kann bei der Herstellung von dekorativen Teilen kaum verwendet werden, aber es ist realistisch, das Rohr auf diese Weise zu biegen, und es kann, falls nötig, verwendet werden.

Frühling

Eine andere beliebte Methode des Rohrbiegens ohne Rohrbiegemaschine ist die Verwendung einer Feder. Es kann aus Stahldraht hergestellt werden, indem ein Profilrohr verwendet wird, dessen Außenquerschnitt etwas geringer ist als der Innenquerschnitt der Biegung. Der Draht wird in die Feder gebogen und in das Rohr eingeführt. Als nächstes wird das Rohr vor dem Erfassen einer charakteristischen Skala mit einer Lötlampe erhitzt und über den Anschlag gebogen, beispielsweise eine alte PKW-Radscheibe. Bei Bedarf kann das Heizen mehrmals durchgeführt werden. Die Feder im Inneren erzeugt einen gewissen Widerstand und die Kanten werden nicht gesäumt. Zum Herausziehen der Feder kann ein Segment desselben Drahtes an einer seiner Kanten befestigt werden. Es ist unerwünscht, das Seil mitzunehmen, da es unter Hitzeeinwirkung durchbrennen kann und die Feder nicht herausgezogen werden kann. Die Situation ist nicht kritisch, aber wenn Sie mehr als ein Rohr biegen müssen, möchten Sie kaum einen zweiten Frühling machen. Die Methode erfordert auch Aufwand, ist aber gültig und kann verwendet werden.

Aufwärmen

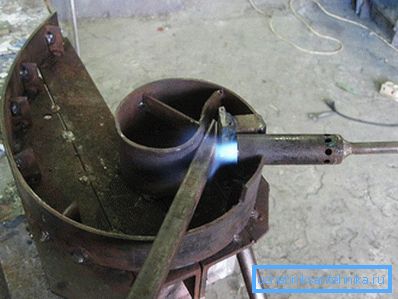

Das Rohr kann auch auf eine vorbereitete Form gebogen werden. Um den Prozess des Biegens durch Erhitzen des Rohrs mit einer Schneidvorrichtung oder einem Brenner zu erleichtern.

Eis

Eine weitere Möglichkeit, das Profilrohr zu Hause zu biegen, ist Eis. Die Methode besteht aus dem Folgenden: Ein Ende des Rohrs wird mit einem Stopfen, z. B. aus Holz, verstopft, wonach Wasser hineingegossen wird. Das zweite Ende des Rohrs ist auf ähnliche Weise geschlossen, und das Rohr bleibt einige Zeit in der Kälte. Als Anhaltspunkt können Sie neben dem Behälter mit Wasser stehen. Während des Einfrierens neigt Wasser dazu, sich auszudehnen, und der Innendruck an den Wänden ermöglicht es daher, Faltenfalten zu vermeiden. Die Methode ist, ehrlich gesagt, sehr exotisch und kann in dem Fall, in dem Sie eine schöne und gerade Kurve benötigen, kaum verwendet werden. Wenn es jedoch keine andere Option gibt, ist dies auch sinnvoll.

Jede dieser Aufgaben hat ihre Vor- und Nachteile, sie funktioniert jedoch und kann verwendet werden.

Video

Dieses Video zeigt, wie man Profilrohre in einer speziell entwickelten Maschine um 90 Grad biegt:

Diese Rohrbiegemaschine kann leicht mit Ihren eigenen Händen hergestellt werden:
