Pumpenschaltschrank

Der Pumpenschaltschrank ist das Gehirn des autonomen Wasserversorgungssystems, mit dem Sie ihre Arbeit steuern können. Dank der Installation wird der Betrieb der Ausrüstung verlängert und Energie gespart. Im Schaltschrank werden alle Steuerungs- und Sicherheitseinheiten montiert. Solche Blöcke werden für Wasserversorgung, Abwasser, Feuerlöschanlagen und Heizungssysteme gebildet.

Zweck

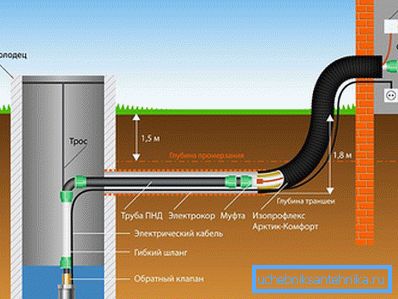

Das Funktionsprinzip des Schaltschranks

Im Schrank befinden sich kompakt die Steuerungen verschiedener technischer Systeme: Wasserversorgung, Abfluss und Abfluss. In der Verteilerstruktur sind Blöcke installiert, die eine Untertage-Tauchpumpe steuern, die die Funktion der Wasserversorgung und -heizung gewährleistet, und eine Drainage, die zum automatischen Pumpen von Wasser verwendet wird. Alle Steuerungs- und Schaltelemente sind durch Metallwände vor äußeren Einflüssen geschützt. Die Funktionen des Geräts umfassen:

  1. Organisation des manuellen und automatischen Steuermodus, Schutz der Pumpen gegen Kurzschlüsse und Begrenzung der Überlast, Ausnahmen des unvollständigen Phasenmodus.
  2. Überwachung der Hauptparameter des Wasserversorgungssystems: Wasserstand, Druck in Rohrleitungen, Temperatur und andere Daten, die die Stabilität der Pumpe beeinflussen. Informationen über den Status der Arbeitsmechanismen.
  3. Sanfter Start und Stopp des Elektromotors.
  4. Bruchschutz
  5. Reduzierter Stromverbrauch
  6. Einstellung des Pumpenwechsels bei einem Unfall und Austritt eines Systems.
  7. Alarm mit dem Trockenlaufrelais signalisieren.
  8. Durchführung der Arbeit im Schlafmodus, wenn keine Wasseranalyse vorliegt.
  9. Bei der Steuerung mehrerer Pumpen wird die Arbeitseinheit periodisch gewechselt, wodurch der Verschleiß der Ausrüstung ausgeglichen werden kann.

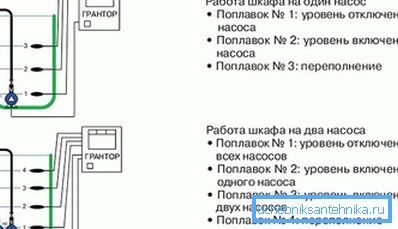

Kabinettbetrieb

Das Funktionsprinzip des Schaltschranks beinhaltet die Einbeziehung eines Pumpenmotors, wenn ein Signal am Sensor ankommt, wobei in Abstimmung mit der Steuereinheit die Betriebsart eingestellt wird. Die Steuerung kann im manuellen Modus über Tasten und im automatischen Modus erfolgen. Die zweite Option ist die Hauptoption.

Serienausstattung

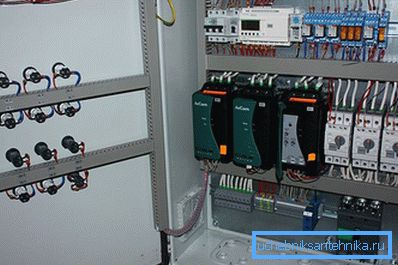

Pumpenschaltschrank mit Softstarter

Steuerschränke für alle Pumpentypen haben die gleiche Konfiguration:

  • Der Körper ist eine Metallbox, die elektromechanische Ausrüstung enthält.
  • Phasensteuerungseinheit - drei Sensoren, die den Betrieb jeder Phase anzeigen. Es befindet sich vor der Hardware.
  • Die Frontplatte - die Start- und Stop-Tasten sind darauf installiert, und die Pumpen- und Relaisbetriebsanzeigen schalten den Automatikmodus auf manuell.
  • Sicherung - Relais, ausgelöst während eines Kurzschlusses. Das Gerät verfügt über ein Schmelzelement, das bei hoher Spannung brennt und den Stromkreis öffnet. Dadurch werden alle Geräte des Schranks und die Wicklung des Elektromotors vor Beschädigungen geschützt.
  • Schütz - ist ein Schalter, der die Pumpenklemmen mit Energie versorgt und das Gerät von der Spannung trennt.
  • Die Steuereinheit steuert die Betriebsmodi der Pumpe. Die Anschlüsse der Sensoren befinden sich im Brunnen oder im Tank und bei einer Entwässerungspumpe in einem Abwassertank. Eine Reihe von Sensoren - Reduzierung und Anhebung des Wasserstandes und Überlauf - gibt den Befehl, das Gerät ein- oder auszuschalten.
  • Frequenzumrichter - sorgt für einen sanften Start und Stopp des Asynchronmotors, regelt die Drehzahl in der Anfangsphase und im Moment des Abschaltens.
  • Die Temperatur- und Drucksensoren sind mit dem Schütz verbunden. Aufgrund ihrer Messwerte kann das Gerät unter unzulässigen Bedingungen nicht eingeschaltet werden - bei negativen Temperaturen und hohem Druck.

Die Gehäuseabmessungen hängen von der Anzahl der Steuergeräte und den zugewiesenen Funktionen ab. Die massive Konstruktion hat eine Bodenausführung und in einem kompakten Format ist der Schrank an der Wand befestigt.

Arten von Geräten

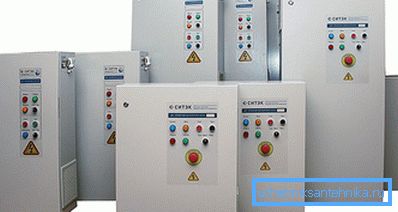

Verschiedene Pumpensteuerschränke

Es gibt verschiedene Typen von Pumpensteuerschränken:

  • mit direktem Start - die Geräte sind kompakt und einfach zu handhaben, schalten die benötigte Anzahl von Pumpen ein und aus, führen automatischen Wechsel der Einheiten durch;
  • mit einem Frequenzumrichter - stufenlos die Motordrehzahl regeln, den Energieverbrauch senken;
  • mit Sanftanlaufvorrichtung - sie schützen die Einheiten vor mechanischen Überlastungen, Wasserschlag und Anlaufstrom;
  • mit Frequenzumrichtern, die in allen Motoren (von 1 bis 5) installiert sind - unterstützt Betriebsparameter gemäß den Sensorwerten, verbindet die Stützpumpen im automatischen Modus.

Service

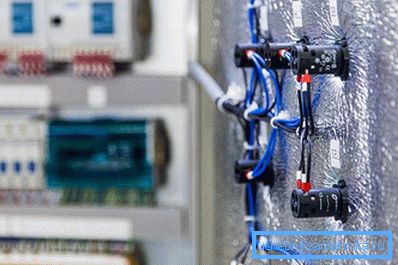

Wartung des Pumpenschaltschranks

Der Hersteller liefert das Gerät mit einem technischen Pass und Anweisungen. Bevor Sie die Automatisierung einschalten, sollten Sie sich mit dem Schema und den Empfehlungen vertraut machen. Bei der Wartung der Schränke werden die Belüftungsfilter gereinigt, verschlissene Teile ersetzt, die Kontakte angezogen und die Befestigungsschrauben angezogen. Der Lüfter und der Kühler des Konverters müssen Staub entfernen. Bei schweren Schäden wird der Garantieservice durchgeführt.

Alle Wartungsarbeiten am Schrank werden bei ausgeschaltetem Gerät durchgeführt.

Video

Sehen Sie, wie Sie den Pumpenschaltschrank selbst herstellen können, indem Sie nur 30 Minuten damit verbringen:

AlfaTech zeigt seine Steuerschränke für Pumpen und spricht darüber:
