Installation von polypropylenrohren

Kunststoffrohre ersetzen allmählich Metall in allen technischen Systemen im Haus - Sanitär, Heizung und Abwasser. Ihre Beliebtheit wurde durch die lange Betriebsdauer, den angemessenen Preis und die einfache Installation gefördert. Polypropylenrohre eignen sich zum Transport von heißem und kaltem Wasser. Sie enthalten Stabilisatoren, die eine besondere Beständigkeit gegen hohen Druck und Temperaturwechsel bieten.

Jeder kann die Installation von Propylenrohren mit seinen eigenen Händen durchführen. Um eine qualitativ hochwertige Verbindung herzustellen, benötigen Sie kein Fachwissen - es reicht, um die Technologie zu verfolgen.

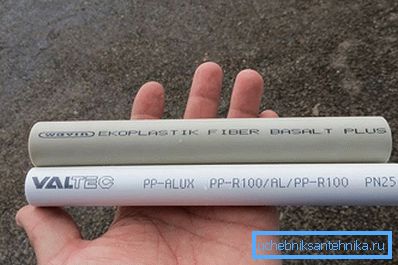

Markierung

Polypropylenrohre sind für jeden Zweck geeignet, sollten jedoch gemäß den durch die Kennzeichnung angegebenen Eigenschaften ausgewählt werden:

• PN 10, 16 - Zur Versorgung mit kaltem Wasser wird ein dünnwandiges Rohr verwendet.
• PN 20 - glasfaserverstärkt und kann für heißes und kaltes Wasser verwendet werden.
• PN 25 ist ein Rohr mit dicken Wänden und einer Schicht Aluminium-Verstärkungsfolie, die im Heizungssystem und in der Fußbodenheizung verwendet wird.

Die Rohrverstärkung wird durchgeführt, um die Ausdehnung beim Erhitzen auszugleichen. Dies ist ein wesentlicher Nachteil von Propylen, da es bei Temperaturen über +20 ° C seine Form verliert. Das Platzieren eines Aluminiumstreifens zwischen Kunststoffschichten verhindert eine Materialverlängerung. Der Durchmesser der Rohre wird in einem breiten Größenbereich von 16 bis 125 mm angeboten.

Vorteile der Propylenpipeline

• Kalksteinablagerung wird nicht auf der glatten Oberfläche des Kunststoffs abgelagert;
• geringes Gewicht erleichtert die Montage;
• Betriebstemperaturgrenzen von -10 bis +90 ° C;
• Haltbarkeit 50 Jahre;
• knacken Sie nicht, wenn Wasser gefriert;
• sind keine Stromleiter.

Um die Lebensdauer des Heizsystems von Propylenrohren zu verlängern, sollte die Wassertemperatur im Bereich von +70 ° C überwacht werden.

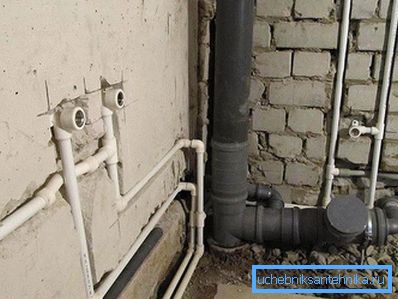

Methoden zum Verteilen von Wasserleitungen

Die Leitungsverdrahtung vom Anschlusspunkt zur Hauptleitung bis zu den Endpunkten (Armaturen, Toiletten, Badewannen) kann offen oder in der Wand verborgen sein. Die zweite Option beeinträchtigt das Erscheinungsbild des Hauses nicht, es ist jedoch schwieriger zu installieren und zu verwenden. Es erfordert feste Rohrabschnitte und Zugang zu den Verbindungen. Bei der offenen Methode werden die Rohre in Bodennähe und in der vertikalen Ebene - in den Ecken der Räume - verlegt.

Das Verdrahtungsschema ist ein Kollektor - kaltes und heißes Wasser wird einem gemeinsamen Kollektor zugeführt und von Punkt zu Punkt geleitet und konsistent - dies ist ein einfacher Weg, wenn die Rohre direkt mit T-Stücken ausgeführt werden. Es gibt eine andere Option mit Loop-Sockets, die jedoch nicht beliebt ist.

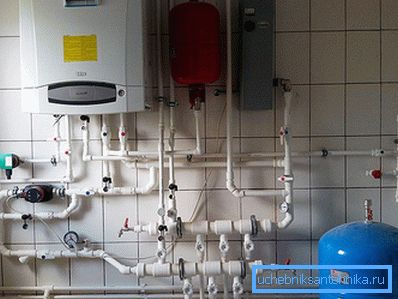

Heizplan

Wenn Sie einen Installationsplan für die Heizung erstellen, werden alle Details berücksichtigt, die Position der Armaturen und Adapter wird angegeben. Zeigt den Ort der Befestigung von Rohren und Heizkörpern an. Der Anschluss erfolgt über ein oder zwei Rohre von unten oder von der Seite. Eine geringe Längenausdehnung ist auch bei verstärkten Rohren inhärent, die bei der Konstruktion berücksichtigt werden muss. Die Ergonomie des Systems - ein wichtiges Kriterium, es ist notwendig, die Mindestdrehzahl festzulegen.

Installationsmerkmale

Die Rohrverbindung erfolgt durch Fittings, diese Teile sind mit Gewinde versehen, sie dienen zum Herstellen von lösbaren Verbindungen und bestehen aus einem Kunststoff, der zum Herstellen einer dauerhaften Schweißverbindung verwendet wird. Verbindungselemente müssen von guter Qualität sein, da die Dichtheit der Rohrleitung davon abhängt. Installieren Sie keine verformten Teile. Bei Kurvenfahrten werden Ecken verwendet oder Rohre mit einer speziellen Technologie gebogen, was nicht immer möglich ist. Das Löten der vertikalen und horizontalen Teile der Einheit erfolgt im rechten Winkel, um eine ungehinderte Wärmeausdehnung zu gewährleisten. Befindet sich die Rohrleitung mit heißem und kaltem Wasser in der Nähe, sollte die heiße höher sein, da sonst Kondensat an der kalten entsteht.

Gewindeelemente sind teuer, daher versuchen sie, ihre Anzahl genau zu zählen und belasten sie nicht mit Vorrat, und Formstücke und Rohre sind erschwinglich, so dass sie über die erforderliche Menge hinausgekauft werden, da sich ein Teil des Materials während des nicht erfolgreichen Schweißens verschlechtern kann.

Die Befestigung der Rohre erfolgt mit einer Stufe von 500 mm, sie sollte mit dem restlichen Material gekauft werden. Arbeiten an Lötrohren werden bei einer Raumtemperatur von nicht weniger als +5 ° C durchgeführt.

Werkzeuge für die Arbeit

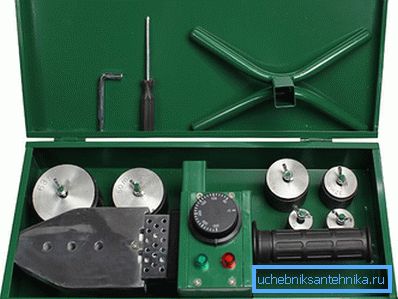

1. Haushaltselektrischer Lötkolben für Rohre mit einem Satz Düsen mit dem gewünschten Durchmesser.
2. Scharfe Schere für Metall.
3. Roulette, Bleistift
4. Rasierer - ein Werkzeug zum Abisolieren von verstärkten Rohren.

Materialien

Zusätzlich zu Kunststoffrohren mit dem gewünschten Durchmesser und einer Standardlänge von 4 m benötigen Sie Armaturen:

• Kupplungen für gerade Längen;
• Abschläge und Kreuze für Zweige;
• Stopfen zum hermetischen Verschließen von Rohrenden;
• Gewindeanschluss zum Verbinden mit Instrumenten und Ventilen;
• Kugelhähne;
• Schellen zur Montage von Rohren an den Wänden.

Die Rohrleitung wird nach der Installation von Heizungsrohren installiert und installiert. Die Anordnung der Rohre ist an den Wänden markiert, die Befestigung der Verbindungselemente erfolgt durch Markierung.

Löten

Für die Installation von Rohren wählen sie einen geeigneten Ort. Sie können einzelne Knoten löten und dann an eine gemeinsame Rohrleitung anschließen.

1. Nach dem Einbau der Düse auf dem Lötkolben wird das Gerät zum Heizen an das Netz angeschlossen. Die normale Temperatur des Geräts beträgt 260 ° C, wenn das Relais ausgelöst wird.
2. Ein Stück der erforderlichen Länge wird aus dem Rohr geschnitten. Die Hauptsache ist, das Material nicht mit einer Schere zu beschädigen und im rechten Winkel zu schneiden. Wenn Grate verbleiben, werden sie gründlich gereinigt.
3. Die Enden des Schnitts entfetten.
4. Wenn ein Rohr mit einer Verstärkungsschicht verwendet wird, wird es mit einem Rasierer vorgereinigt. Das Werkzeug entfernt die Schicht bis zur untersten Schicht aus Propylen. Ferner werden die gleichen Aktionen wie bei einem herkömmlichen Rohr durchgeführt.
5. Nun wird die Löttiefe gemessen, dazu wird der Rohrrand in den Fitting oder die Kupplung eingeführt und die Eintauchtiefe mit einem Strich markiert. Das Rohr wird von außen und der Fitting von innen beheizt. Sie werden gleichzeitig in die Düsen eingesetzt, wenn Sie dies aufgrund von Unerfahrenheit nicht tun können, setzen Sie zuerst die Armatur auf. Die Retentionszeit der Teile an der Düse hängt von ihrem Durchmesser ab - 16 mm - 4 Sekunden, 20 mm - 5 Sekunden, 25 mm - 7 Sekunden, 32 mm - 8 Sekunden. Je größer das Rohr ist, desto länger erwärmt es sich.
6. Sie entfernen Teile gleichzeitig mit sanfter Bewegung, ohne sich zu drehen, und setzen sie sofort bis zur vorgesehenen Linie ineinander. Halten Sie in dieser Position 5-6 Sekunden lang gedrückt, um den Kunststoff zu fixieren.

Bewegen Sie keine Teile, da sonst die Naht nicht dicht ist.

Wenn Sie in das Rohr schauen, können Sie die Qualität der Naht beurteilen. Wenn das Material überhitzt wurde, wird der Innenraum überläuft. Eine erfolglose Verbindung sollte als Erfahrung betrachtet werden und eine neue durchführen. Alle Elemente werden nacheinander in einem einzigen Muster geschweißt.

Es ist notwendig, die Reihenfolge der Verbindungsteile richtig zu verteilen, um nicht an einem entfernten Ort zu schweißen.

Wenn Sie das nächste Segment mit der Autobahn verbinden, müssen Sie den Lötkolben auf dem Gewicht belassen, eine Düse wird in das Rohr eingeführt, und das T-Stück wird auf das zweite gelegt.

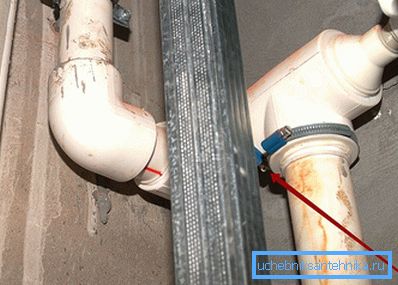

Lassen Sie keine Feuchtigkeit und Verunreinigung auf den Rohren zu, da dies zu Verformungen der Nähte und Lecks im Betrieb führt. Alle für die Installation des Systems erforderlichen Teile müssen von einem Hersteller stammen. Andernfalls unterscheiden sie sich in der chemischen Zusammensetzung und es wird keine feste Verbindung erzielt.

Video

In diesem Video können Sie sehen, wie das Löten von Polypropylenrohren und die Installation des Mischers durchgeführt werden:
