Installation von metallrohren

Ingenieurtechnische Anlagen im Haus werden häufig von den Eigentümern selbst durchgeführt. Für die Installation wird ein Material gewählt, das einfach an eine gemeinsame Rohrleitung angeschlossen werden kann. Metallrohre - eine gängige Option zum Erstellen eines Sanitärsystems in einem privaten Haus oder einer Wohnung. Dank der Konstruktionsmerkmale sind sie flexibel und langlebig und behalten gleichzeitig eine bestimmte Form. In diesem Artikel erklären wir, wie Sie mit Ihren eigenen Händen Metall-Kunststoffrohre installieren.

Eigenschaften und Eigenschaften

Metall-Kunststoffrohre zeichnen sich durch eine gelungene Kombination zweier Materialien in einem Design aus, ihre äußere Schicht besteht aus widerstandsfähigem Schutzpolyethylen, der innere Teil besteht aus lebensmittelechtem Polyethylen, das die Sicherheit des Trinkwassers gewährleistet, und zwischen den Klebstoffdichtungen wird eine Aluminiumschicht gehalten. Die Metallkomponente ist notwendig, um die Ausdehnung von Kunststoff während des Erhitzens zu kompensieren und den Rohren Festigkeit zu verleihen. Das Design bestimmte die Eigenschaften und den Anwendungsbereich der Produkte. Installation von Metallrohren - die beliebteste Version ihrer Verwendung, außerdem ist das Material zum Heizen und für Fußbodenheizung geeignet, es wird in der Küche und im Badezimmer installiert. Zu den Vorteilen des Produkts:

1. Hohe Beständigkeit gegen Korrosion und chemischen Angriff.
2. Einfache Installation und Reparaturmöglichkeit beim Verbinden mit einem Gewindefitting.
3. Keine Ablagerungen in den Rohren.
4. Die Fähigkeit, eine bestimmte Form beizubehalten.
5. Erschwingliche Kosten
6. Lange Lebensdauer

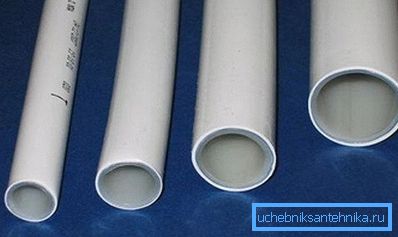

Der Durchmesser der Produkte beträgt 16 bis 53 mm, aber die am häufigsten nachgefragten Rohre sind O 16 und 20 mm. Die Armaturen selbst benötigen eine günstigere Größe als andere Größen. Die Rohre sind in großen Längen erhältlich, sodass Sie jede Länge schneiden können. Die Arbeitstemperatur der Rohre liegt zwischen 0 und +95 ° C. Bei der Kennzeichnung von Produkten werden Hersteller, Nenndruck und Temperatur, Durchmesser und Materialart angegeben. Diese Informationen reichen aus, um zu entscheiden, ob sie sich nicht auf der Pipe befinden. Dies bedeutet, dass Sie ein solches Produkt nicht kaufen sollten.

Wenn Sie ein Rohrleitungsschema erstellen, können Sie deren Material und Anzahl der Formstücke berechnen. Sie bestimmt den Ort der Befestigung von Rohren an Wänden oder Ausschneiden von Toren für die verdeckte Verdrahtung der Rohrleitung. Sie können die Rohrleitung direkt an den Wänden markieren - dies erleichtert die Arbeit.

Verbindungsmethoden

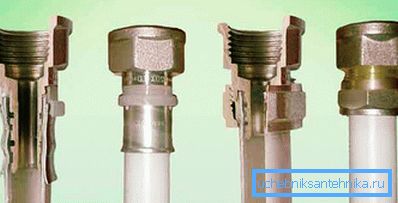

Die Installation ist auf zwei Arten möglich:

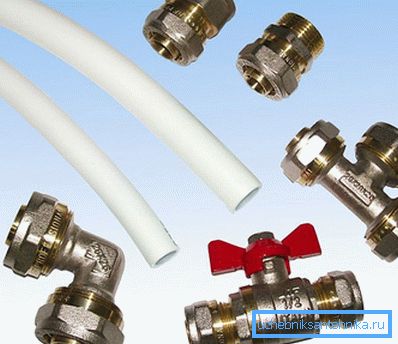

• Kompressionsverschraubung mit Gewinde;
• Pressfitting (feste Verbindung).

Die Verbindung mit einem Gewindefitting erfordert kein Spezialwerkzeug, es kann demontiert und erneut hergestellt werden. Zu den Nachteilen gehören der hohe Preis für Kompressionsteile und die Notwendigkeit, die Verbindung zu überprüfen und festzuziehen. Ein solches System kann nicht in der Wand einmauern, und die Karosserieteile unterliegen Korrosion und Verschleiß.

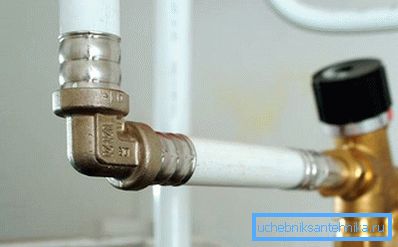

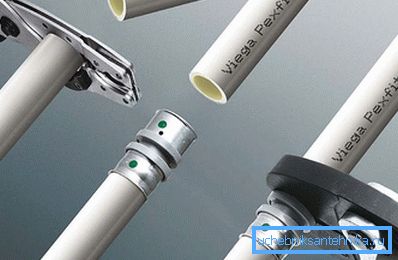

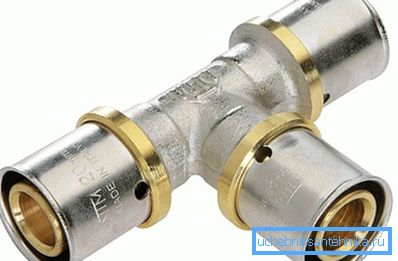

Pressfitting verbindet Rohre zuverlässig und langlebig, am häufigsten für die Installation von Fußbodenheizungen verborgener Leitungen. Die Verbindung weist keine Mängel auf, erfordert jedoch eine spezielle Presse und etwas Erfahrung mit dieser Ausrüstung.

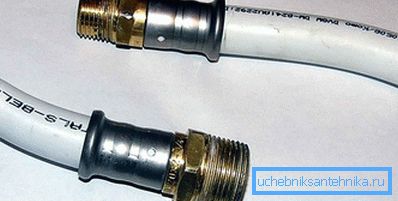

Anschlusspressfitting ist nicht klappbar.

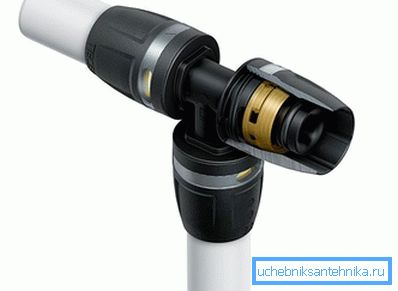

Neben den betrachteten Methoden gibt es eine alternative Verbindung - Steckverbindung. Dies ist eine selbsthemmende Verbindung, für die keine Ausrüstung erforderlich ist. Im Gehäuse einer modernen Armatur sind eine Kupplung und ein Federring sowie Dichtringe installiert, um ein Auslaufen zu verhindern. Bei der Montage ist es notwendig, das Rohr vollständig in den Steckanschluss einzusetzen. Zur Kontrolle der Fixierung der Rohrkante befindet sich in der Fittingkupplung ein Sichtfenster. Der Körper des Produkts ist stoßfest und besteht aus widerstandsfähigem Polymer.

Die Verbindung wird für kaltes und heißes Wasser verwendet und dient 50 Jahre. Das Material ist umweltfreundlich und sicher für Trinkwasser.

Werkzeuge für die Arbeit

• Zange für einteilige Verbindung drücken.
• Scharfe Schere zum Schneiden von Metallrohren.
• Kalibrator
• Schraubenschlüssel
• Schleifpapier und Feile.
• Maßband und Bleistift.
• Feder zum Rohrbiegen.

Montagetechnik

Die Installation von Kunststoffrohren erfolgt wie folgt:

1. Die erforderliche Rohrlänge wird unter Berücksichtigung des Vorkommens in der Armatur gemessen und entlang der vorgesehenen Linie geschnitten. Der Schneidvorgang ist wegen der Weichheit des Rohres und seiner Tendenz zum Verziehen schwierig. Wenn die Kante eingestellt ist, wird sie mit einem Kalibrator ausgerichtet. Die scharfen Kanten des Rohrs und der Grate werden mit einer runden Feile gereinigt. Andernfalls wird die Gummidichtung der Armatur beschädigt, und die Dichtheit der Verbindung wird gebrochen. Das Schneiden des Rohres erfolgt mit einer speziellen Schere, bei Verwendung anderer Werkzeuge ist der Schnitt ungleichmäßig und die Schutzschicht des Rohres kann beschädigt werden. An einem solchen Ort kann Wasser austreten.
2. O-Ringe befinden sich an der Armatur und in der Gummidichtung. Stellen Sie vor dem Anschließen sicher, dass sie geeignet sind. Nach der Prüfung wird eine gerade oder verjüngte Kompressionsmutter und -ring auf die Rohrkante aufgesetzt. Die letzte Option wird an der dünnen Seite der Mutter angebracht.

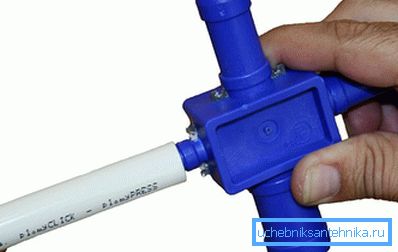

3. Ein Kalibrator wird in die Rohrkante eingeführt und in verschiedene Richtungen gedreht. Dies ist notwendig, um den Innendurchmesser zu vergrößern. Dieser Vorgang wird als Abfackeln bezeichnet. Für eine feste Verbindung übersteigt die Größe der Düse den Querschnitt des Rohrs.

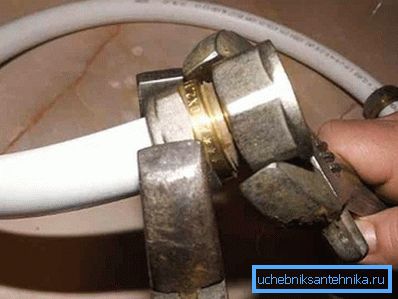

4. Nachdem die Armatur angefeuchtet ist, wird ein Rohr darüber gezogen, die Mutter mit dem Dichtring wird hineingedrückt und mit einem Schraubenschlüssel festgezogen. Es ist praktisch, zwei Werkzeuge zu verwenden - eines zum Halten des Fittings und das zweite zum Festziehen der Mutter. Es wird bis zum Auftreten eines charakteristischen Risses festgezogen. Wenn Sie sich weiter drehen, platzt das Metall.

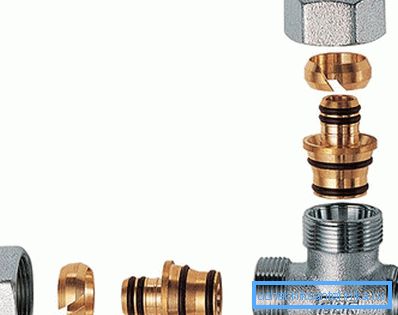

5. Für den Übergang von einem Metallplastikrohr zu Metall wird die Spannzange verwendet. Außerdem können Sie Rohre mit unterschiedlichen Durchmessern anschließen. Die Installation der Abwasserrohre erfolgt durch Klemmverschraubungen.

Wie man das Rohr richtig biegt

Im Gegensatz zu Kunststoffrohren können Kommunikationsverbindungen aus Metall und Kunststoff im rechten Winkel gebogen werden, wodurch kostspielige Verschraubungen eingespart werden müssen. Durch das Fehlen von Verbindungsstellen werden Leckagen vermieden. So biegen Sie das Rohr auf verschiedene Arten:

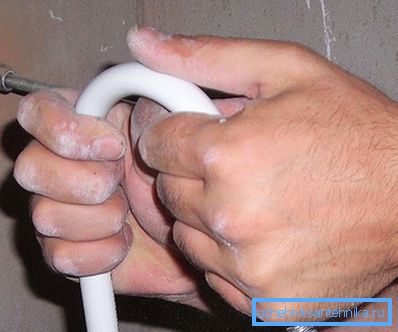

• Manuell ohne Werkzeug ist dieses Verfahren für das Biegen in einem kleinen Winkel von bis zu 20 ° geeignet.
• Nachdem die Kurve vom Gebäudetrockner erwärmt wurde, wird die Kurve mit einer einfachen Bewegung ausgeführt. Diese Methode erfordert Sorgfalt, Sie können den Kunststoff nicht überhitzen.
• Mit Hilfe einer speziellen Feder, die in das Rohr eingesetzt wird, können Sie das Produkt einfach und präzise biegen. Für jeden Abschnitt wird eine geeignete Feder ausgewählt.
• Die spezielle Rohrbiegemaschine, dieses Werkzeug wird den Meistern helfen, die keine Erfahrung haben. Der Verwendungsalgorithmus ist einfach: Der gewünschte Winkel wird eingestellt und ein Metall-Kunststoff-Rohr wird in das Gerät eingeführt. Beim Mischen der Griffe wird das Biegen durchgeführt.

Die Biegung des Rohrs von O16 mm (manuell hergestellt) muss so sein, dass der resultierende Abstand zwischen den Rohren mindestens 80 mm beträgt.

Rohrbefestigung an der Wand

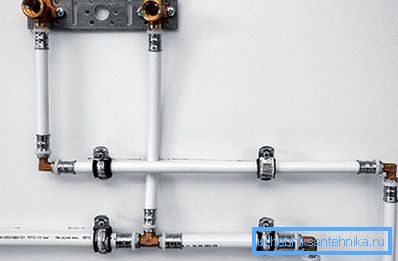

Zum Befestigen von Metall-Kunststoff-Rohren verwenden Sie spezielle Clips, in die das Produkt einfach eingeführt wird. Sie werden für verschiedene Rohrabschnitte hergestellt. Bevor die Clipmarkierung installiert wird, liegt die Pipeline flach. Die Befestigung an der Wand erfolgt mit Schrauben oder Dübeln, die Steigung beträgt 1 Meter, wodurch ein Durchhängen der Rohre vermieden wird. Dort, wo die Pipeline gedreht wird, ist sie beidseitig fixiert.

Wenn Sie alle Installationsmethoden in Betracht ziehen, können Sie sich für die günstigste und akzeptabelste entscheiden.

Video

Dieses Video macht Sie mit den Grundregeln für das Arbeiten mit Kunststoffrohren vertraut:

In diesem Video erfahren Sie, wie Sie ein Metall-Kunststoffrohr ohne Spezialwerkzeug biegen. Außerdem enthält das Video Informationen zum Arbeiten mit dem Leiter für MP-Rohre:
