Installation von abwasserzählern

Die Versorgung von Wohngebäuden mit technischer Kommunikation ist ein wichtiger Aspekt zur Erhöhung des Wohnkomforts. Das Wohnen in einem Einfamilienhaus zeichnet sich durch einen hohen Wasserverbrauch aus, der aus wirtschaftlichen Gründen ohne anschließende Nutzung entsteht: Bewässerung des Gartens, des Gartens, Wasserverbrauch von Menschen und Tieren usw. Um Abwasserleistungen für das verbrauchte Wasser nicht zu bezahlen, ist die Installation von Abwasserzählern erforderlich. Der Zähler zeigt, dass in der Realität viel weniger Wasser in das Abwassersystem gelangt als in das Haus.

Der Abwasserdurchflussmesser ist ein High-Tech-Gerät, das elektronische Komponenten enthält und die Genauigkeit und Zuverlässigkeit der Messungen gewährleistet. Das Design der Instrumentenbasis und der Instrumentenbaugruppen ermöglicht das Arbeiten in chemisch aggressiven Umgebungen, ohne dass die Zuverlässigkeit und Genauigkeit der Messungen beeinträchtigt wird.

Wie arbeiten sie

Je nach dem der Arbeitsweise zugrunde liegenden Funktionsprinzip werden Kanalzähler in folgende Typen unterteilt:

• Ultraschall;
• elektromagnetisch;
• Hebelpendel.

Abwassermessgeräte werden nach der Messmethode in zwei Typen unterteilt:

• Berücksichtigung des Durchflusses in der Rohrleitung. Die Abwassermenge wird abhängig von der Kanalgröße bestimmt.
• Berücksichtigung der Durchflussmenge zusammen mit dem Durchflussniveau des Abwassers in der Rohrleitung. Die Abwassermenge wird nach dem Prinzip der "Flächengeschwindigkeit" bestimmt.

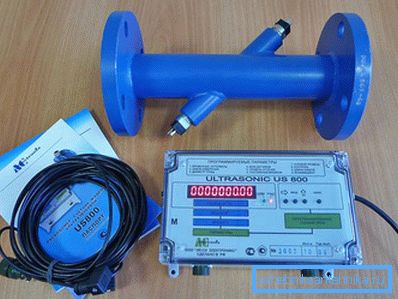

Ultraschallzähler

Hochpräzise Geräte zur Messung der Abwassermenge. Die Messungen werden mit Sensoren im Quadratgeschwindigkeitsverfahren durchgeführt, die einfach in den Kollektor eingebaut werden können. Einsatz in offenen Kanälen, selbstfließenden Systemen, drucklosen Rohrleitungen, im industriellen Bereich der kaufmännischen Buchhaltung. Bei der Montage von Geräten mit hydrostatischen Sensoren wird neben der Überwachung des Abflussvolumens auch die Befüllung des Kanalnetzes überwacht.

Die Installation erfolgt in der Rohrleitung oder den Kanälen, ohne dass zusätzliche Bauarbeiten ausgeführt werden müssen.

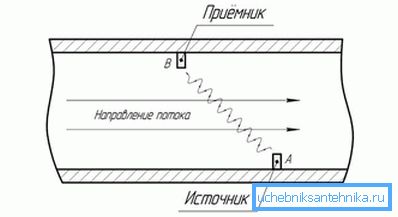

Der Betrieb von Ultraschallsensoren basiert auf der Messung der Zeitdifferenz von Ultraschallschwingungen in Strömungsrichtung des Fluids und gegen diese. Auf der Messstrecke sind Sensoren (piezoelektrische Wandler) montiert, die die Anregung dieser Impulse auslösen.

Der Ultraschallsensor ist in einem Winkel relativ zum Strömungsabschnitt installiert. Die Geschwindigkeit kann durch ein oder zwei Strahlen von Ultraschallschwingungen gemessen werden. Die Sensoren arbeiten abwechselnd zuerst als Sender und dann als Empfänger. Die Bewegung der Flüssigkeit bewirkt eine Änderung der Zeit der vollständigen Ausbreitung der Signale entlang des Stroms und gegen diesen. Basierend auf den empfangenen Signalen werden die Rate und das Volumen des Abwassers in der Pipeline bestimmt.

Die Vorteile derartiger Geräte liegen in ihrer Vielseitigkeit, der Möglichkeit des Einbaus in Rohrleitungen beliebiger Geometrie mit einem Durchmesser von bis zu 9 m. Messungen erfolgen in jeder Strömungsrichtung. Der Bau zusätzlicher Wells oder Messkammern für die Installation des Gerätes ist nicht erforderlich.

Zu den Nachteilen der Geräte gehört die Notwendigkeit einer ständigen Reinigung der Sensoren. Die Heterogenität des Abwassers, das Vorhandensein von Blasen, Suspensionen verringern die Zuverlässigkeit der Indikatoren. Der Messfehler erreicht 5%.

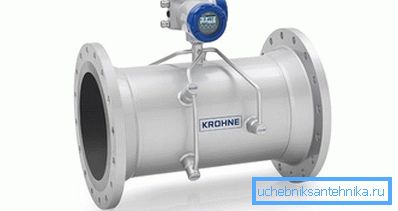

Elektromagnetisches Prinzip

Dies sind einfache, aber zuverlässige Instrumente zur Messung der Abwassermenge, auch unbehandelt. Auf Schwerkraft- und Druckkanalsysteme anwenden, sofern der Druck im Druckkanal 40 bar nicht überschreitet.

Das Funktionsprinzip von Durchflussmessern basiert auf der Messung der elektromotorischen Kraft (EMF), die im Abwasser beim Durchlaufen eines künstlichen Magnetfelds auftritt. Die Flussrate ist direkt proportional zu der resultierenden EMK, die in ein Signal umgewandelt wird, das der Anzeigevorrichtungssteuerung zugeführt wird. Die Messung der Abfallmengen ist nur möglich, wenn sie einen elektrischen Strom leiten, da die Wirkung der Geräte auf dem Faradayschen Gesetz (magnetische Induktion) basiert. Die Flüssigkeit, die das Magnetfeld durchläuft, wirkt als beweglicher Kern. In Abhängigkeit von der Bewegungsgeschwindigkeit des Abwassers wird ein elektrischer Strom eingeleitet.

Der Vorteil elektromagnetischer Geräte liegt in ihrer Vielseitigkeit. Sie ermöglichen die Messung aller Arten von flüssigem Abfall, der elektrischen Strom leitet, einschließlich unbehandelter Abflüsse. Geräte zeigen durchweg hochpräzise Daten, sofern ein selbstreinigendes Elektrodensystem zur Verfügung steht.

Tipp! Zu den Nachteilen gehört ein instabiler Betrieb bei starken elektromagnetischen Interferenzen. Die Kosten von Durchflussmessern hängen vom Durchmesser des Rohrs oder Kanals ab, da die Leistung des Primärwandlers immer die volle Bohrung haben muss.

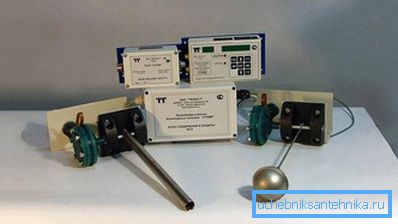

Hebel-Pendel-Messlager

Geräteumfang - Freifluss offener und geschlossener Abwasserkanäle. Das Funktionsprinzip besteht darin, den Füllstand und die durchschnittliche Durchflussrate zu messen. Messungen werden kontinuierlich durchgeführt. Kanalabmessungen, Informationen über den aktuellen Wert des Durchflussniveaus ermöglichen es Ihnen, den aktuellen Wert der Querquerschnittsfläche des Abwassers zu berechnen. Die Abwassermenge ist definiert als das Produkt des Abwasserflusses pro Messeinheit. Die Leistung des Gerätes ist definiert als Produkt des Strömungsquerschnitts bei seiner Geschwindigkeit.

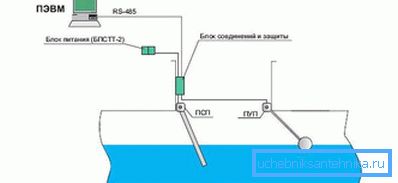

Die Vorrichtung ist eine Vorrichtung mit einem an der Achse befestigten Hebel, an dem ein kugelförmiger Schwimmer starr befestigt ist. Am anderen Ende des Hebels ist der Sensor des Auslenkungswinkels relativ zur Senkrechten zur Horizontalen angebracht. Wenn keine Lagerbestände vorhanden sind, befindet sich der Hebel in einer vertikalen Position. Bei Vorhandensein von Abwasser steigt oder fällt der Schwimmer und ändert den Neigungswinkel in Abhängigkeit von der Abwassermenge im Rohr. Durch die Angaben wird der Neigungswinkel durch die Höhe des Abwassers bestimmt.

Zum Messen der Geschwindigkeit, die von einem anderen Knoten verwendet wird, einer rotierenden Klinge aus rostfreiem Stahl. Die Klinge ist an der Achse befestigt. Ein Ende der Klinge sinkt frei in flüssigen Abfall. Auf der Achse ist der Sensor befestigt, der je nach Stärke der Strömung die Strömungsgeschwindigkeit am Auslenkwinkel der Schaufel anzeigt.

Diese Geräte bieten eine hohe Genauigkeit der gemessenen Parameter für die Berücksichtigung des Abwassers, unabhängig von der Anwesenheit von Verunreinigungen in der Rohrleitung und anderen Faktoren.

Bevor Sie sich für ein Durchflussmessgerät entscheiden, müssen Sie wissen, welche Anforderungen an das Abwassersystem gestellt werden und welche Art von Wasserleitung verwendet wird.

Kanalisationsnetze können in offene und geschlossene Netze unterteilt werden. Geschlossene Netzwerke sind in Druck und Nichtdruck unterteilt. Für freien Fluss und offene Kanäle. Der Auslass strömt durch die Druckkanäle unter dem Einfluss von Pumpen sowohl drucklos als auch offen - durch die Schwerkraft aufgrund der Steigung der Rohrleitung.

Verwenden Sie zur Messung in Druckleitungen Messgeräte mit Sensoren. Elektromagnetische oder Ultraschall-Durchflussmesser werden auf der Grundlage der Abrechnung der geschätzten Abwasserkosten ausgewählt.

Eine Abrechnung der Abwässer in Schwerkraftpipelines ist schwieriger. Offene oder geschlossene Kanäle sind durch die Bewegung des Abwassers durch die Schwerkraft unter der Wirkung der Schwerkraft bei niedriger Geschwindigkeit gekennzeichnet.

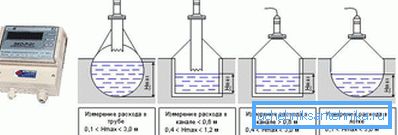

Geräte, die nur den Füllstand einer Flüssigkeit messen, geben Hinweise für die weitere Berechnung der Abwassermengen unter Berücksichtigung der Kanalquerschnittsdaten. Bei offenen Kanälen Hebelpendeldurchflussmesser verwenden.

Genauere Ergebnisse liefern Geräte des zweiten Typs, die nach dem Quadratgeschwindigkeitsprinzip messen. Der Flüssigkeitsstand in Freilaufkanälen ist nicht konstant. In einem Privathaus kann der Abfluss periodisch erfolgen, dort wird der Abfluss meistens entladen, sodass Daten über den Durchflussbereich und seine Geschwindigkeit über einen bestimmten Zeitraum verwendet werden.

Ultraschall- und elektromagnetische Durchflussmesser werden verwendet, um die Geschwindigkeit in geschlossenen Kanälen ohne Druck zu messen. Bestimmte Modelle werden abhängig vom Durchmesser der Rohrleitung ausgewählt.

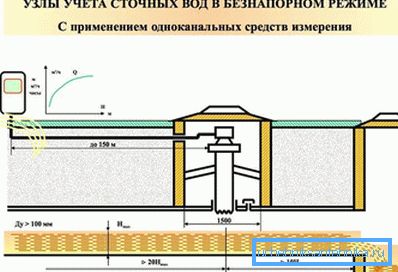

Abwassermessstation

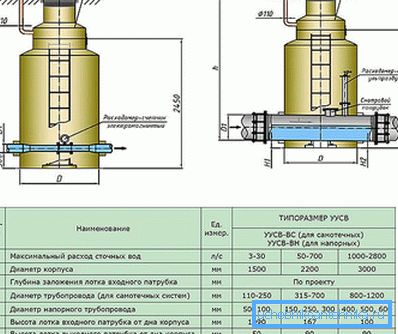

Die Abwasser-Dosierstation ist eine Kombination aus der Messung des Abwasserflusses, eines Brunnens, der Platzierung der Dosiereinrichtungen und ihrer Wartung sowie der Länge der Rohrleitung, an der gemessen wird. Messgeräte bestehen aus einem Primärwandler (Sensor) und einem Sekundärwandler, in dem die Verarbeitung, Speicherung und Anzeige der gemessenen Informationen erfolgt. Das Bohrloch ist speziell in diesem Abschnitt der Pipeline gebaut. Die Pipeline muss sich gerade im Abflussmesssegment befinden.

Bevor Sie den Typ des Durchflussmessers auswählen, müssen Sie die Notwendigkeit und Durchführbarkeit der Installation eines Messgeräts und die Wahl des Montageorts des Geräts bewerten.

Beim Bau einer Dosiereinheit in einem einzelnen Gebäude sollte der Ort bis zur Verbindungsstelle mit dem gemeinsamen Kanal ausgewählt werden.

Bei der Auswahl eines Messgerätes muss das Gerät die Werte des Abfallflusses im gesamten Kostenbereich für den vorhandenen Durchmesser der Rohrleitung erfassen. Die Messgenauigkeit sollte hoch sein, der Fehler darf nicht mehr als 5% betragen. Das Buchhaltungssystem sollte alle Informationen sammeln und Informationen über das Gesamtvolumen, die Messperioden und die Ausfallzeiten bereitstellen. Die Stromversorgung des Durchflussmessgeräts muss mit einer Ersatzstromquelle nicht unterbrochen werden.

Der Rohrleitungsabschnitt, in dem das Messgerät installiert ist, muss unkompliziert sein. Der Durchflussmesser sollte sich im untersten Teil des einzelnen Kanalnetzes befinden, wo sich die maximale Befüllung der Rohrleitung befindet.

An jedem Standort ist ein Projekt erforderlich, das mit den Abteilungen und Organisationen, die das Kanalisationsnetz bedienen, abgestimmt wird. Nach Erhalt aller Genehmigungen ist das Projekt ein Vertrag für Abonnementdienste.
