Der rohrbieger für das profilrohr selbst

Wenn Sie ein Gewächshaus bauen, auf dem Gartengrundstück arbeiten oder eine Rohrleitung verlegen, müssen Sie ein Rohr oder einen Metallstreifen in einem bestimmten Winkel biegen. Für diese Zwecke gibt es ein spezielles Werkzeug - Rohrbiegemaschine. Sie können es in einem Geschäft kaufen oder mit eigenen Händen einen Rohrbieger für ein Profilrohr herstellen. Mit einer solchen Vorrichtung können Produkte aus Aluminium, Kupfer und Stahl gebogen werden.

Arten

Gerätemodelle unterscheiden sich im Funktionsprinzip:

1. Die kleinste Kraft sind Handwerkzeuge, die ein Rohr mit einem minimalen Durchmesser biegen können.
2. Größere Produkte erfordern hydraulische Antriebskräfte. Dieses Modell wird von Profis verwendet und ermöglicht es Ihnen, in kurzer Zeit einen erheblichen Arbeitsaufwand zu erbringen.

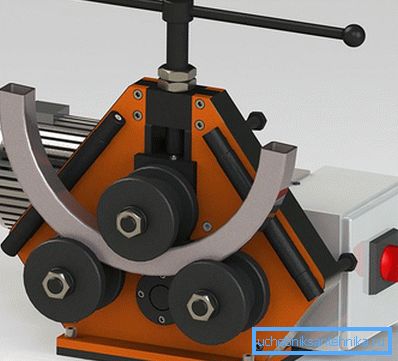

3. Die Rohrbiegemaschine mit Elektroantrieb wird stationär und mobil gefertigt. Mit ihr können Sie Rohre mit unterschiedlichen Durchmessern biegen und das manuelle Modell ist nur für eine Größe konfiguriert. Die Verwendung eines elektromechanischen Werkzeugs garantiert einen exakten Biegewinkel und verursacht keine Verformung des Rohrprofils.

Wirkungsmethoden

• Wickeln - Das Rohr ist an der Biegerolle befestigt, die es auf sich selbst aufwickelt und einen bestimmten Winkel erzeugt.
• Die einfachste Methode - das Rohr ruht auf zwei feststehenden Rollen und die dritte drückt es in die Mitte.
• Rollen - das Design hat drei bewegliche Rollen, die in einer Ebene angeordnet sind. Die zentrale Walze rollt und drückt das Produkt.
• Einfahren - das Rohr wird auf der Schablone festgeklemmt und die bewegliche Rolle rollt es um die Kontur.

Rohre können nicht in einem Winkel gebogen werden, es gibt spezielle Verzeichnisse, in denen zulässige Werte für Produkte mit unterschiedlichen Querschnitten und Wandstärken angegeben sind.

Werkzeugbau

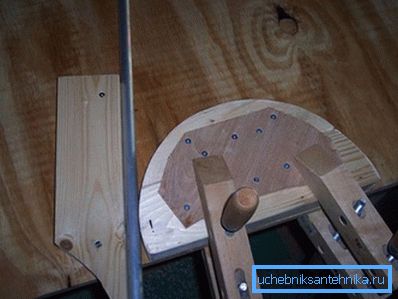

Wie stellt man also ein Rohrbiegewerkzeug her? Die einfachste Version des manuellen Rohrbiegers besteht aus Holz. Eine Vorlage wird zugeschnitten, die der Form des Kurvenprodukts entspricht. Ihre Dicke ist etwas größer als die Rohrgröße. Eine zuverlässige Fixierung ermöglicht das Herausschneiden des Stoßes des abgeschrägten Profils. Das Muster besteht aus zwei verklebten Platten. Das Werkstück ist fest an der Tischkante oder Werkbank befestigt. In der Nähe befindet sich eine geschraubte Holzplatte, die als Fokus für die Pfeife dienen wird.

Der Prozess des Biegens von Profilrohren aus Aluminium oder dünnwandigem Stahl ist wie folgt: Das Ende des Produkts wird in den Spalt zwischen der Schablone und dem Anschlag eingeführt, am gegenüberliegenden Teil aufgenommen und leicht gebogen. Das Rohr liegt am Ende der Holzvorlage. Um den Aufwand zu verringern, können Sie einen Metallstab in das Produkt einführen oder ein größeres Rohr darauf legen. Damit können Sie den Bogen für das Gewächshaus ausführen. Um ein langes Rohr aufzunehmen, wird die Schablone in einem offenen Raum installiert, z. B. an einer Mauer oder einem Zaun.

Nach demselben Prinzip besteht das Design aus Metallhaken. Daraufhin wird der notwendige Radius gezeichnet und die Details entlang der Linie gepackt. Ihre Position kann für verschiedene Rohrbiegedurchmesser geändert werden.

Manuelle Biegemaschine

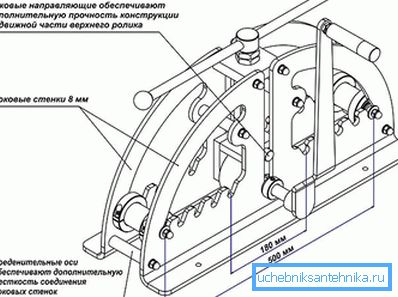

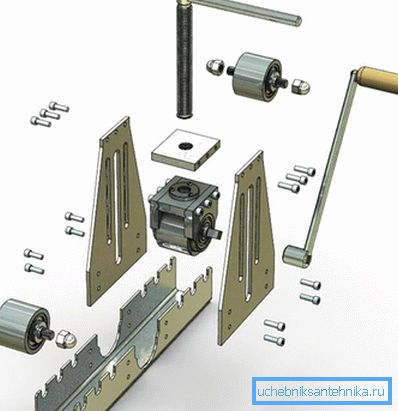

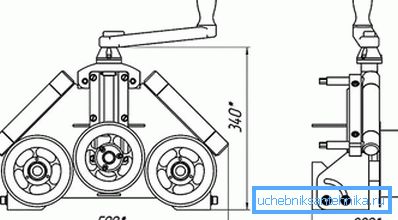

Um einen handgehaltenen Rohrbieger herzustellen, müssen Sie Zeichnungen haben (oder die meisten zeichnen) und die erforderlichen Teile dafür herstellen. Die Konstruktion des Rohrbiegers sorgt dafür, dass das Rohr schrittweise gebogen wird. Dieses Gerät wird von Fachleuten verwendet, um das Produkt nicht zu verformen.

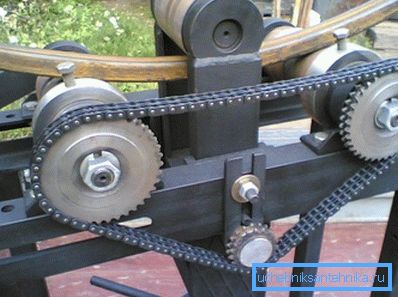

Der Rahmen für die Maschine kann aus Metall oder Holz bestehen. Es ist einfacher mit Holzteilen zu arbeiten, aber sie verschleißen schnell und haben eine geringere Produktivität. Selbstgemachte Modelle, bei denen das Ziehen des Rohrs durch Drehen der mittleren Andruckrolle erfolgt, die Maschine kann jedoch leichter mit einer der Stützrollen gerollt werden. Wird bei einer solchen Konstruktion ein Kettenantrieb installiert, erhöht sich die Effizienz. Für die Herstellung eines einfachen Designs ist Folgendes erforderlich:

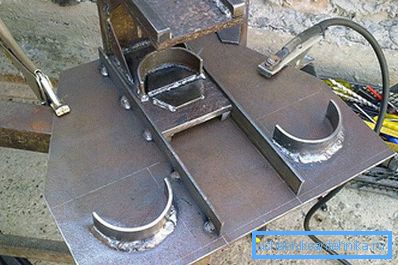

1. Starke Metallbasis, die auf einer ebenen Oberfläche befestigt ist.
2. Es werden 4 rechteckige Platten aufgenommen, in die Löcher gebohrt werden, um die Wellen zu fixieren.
3. Schraubbefestigungsplatten sind mit der Basis verbunden.
4. In die fertigen Nuten werden Rollen geeigneten Durchmessers eingesetzt. Die Wellen sind mit Stehbolzen und Muttern befestigt.
5. Die Konstruktion für den Einbau der Spannwelle, die das Rohr verformt, besteht aus vier geformten Rohren und einer von oben geschweißten Platte.
6. In die Platte wird ein Loch eingebracht, um die Schraube zu installieren, mit der die zentrale Welle gedrückt und angehoben wird.
7. Um die Hauptwelle zu fixieren, benötigen Sie ein U-förmiges Teil, das zwischen den Zahnstangen platziert wird. In den Seitenteilen befinden sich Bohrungen zur Fixierung der Welle und an der oberen Platte ist eine Schraube angebracht.
8. Ein Griff zum Rohrrollen ist an einer der unteren Wellen angebracht.

Es gibt viele Möglichkeiten, Rohrbiegemaschinen herzustellen, die sich durch ihre Komplexität bei der Ausführung auszeichnen. Das Video soll helfen, die Feinheiten komplexer Arbeiten zu meistern. Wenn Sie keine Schweißmaschine und keine Kenntnisse für die Arbeit mit komplexen Werkzeugen haben, können Sie eine einfache Schablonenbiegung erstellen.

Video

Sehen Sie sich eine Auswahl an Videos an, die zeigen, wie Sie die einfachsten Biegungen herstellen:
