Zweikreis-heizsystem: design, merkmale, anschluss

Es gibt zwei wichtigste Bedingungen für den Wohnkomfort: Heizung und Warmwasser. Um diese Bedingungen zu gewährleisten, können Sie ein separates System verwenden und einen Zweikreiskessel installieren. Wir werden den Unterschied zwischen Einkreis- und Zweikreis-Heizsystemen beschreiben, welche Eigenschaften und Vorteile die Zweikreisheizung bietet.

Zweikreisheizung

Das Arbeitsprinzip und das Gerät Kessel

Zunächst wollen wir das Zwei-Schleifen-System definieren und auch das Funktionsprinzip berücksichtigen.

Beachten Sie! Zweikreislauf ist ein System, bei dem die Funktionen Heizen und Warmwasser kombiniert werden, indem zwei unabhängige Kreisläufe mit unterschiedlichen Wassertemperaturen organisiert werden.

Es versteht sich, dass die Temperatur des Kühlmittels im Heizungssystem 95 Grad erreicht, während die Temperatur der Warmwasserversorgung gemäß Abschnitt 2.4 von SanPiN 2.1.4.2496-09 60 Grad beträgt. Dies bedeutet, dass der Wärmeerzeuger in verschiedenen Modi arbeitet.

Ein Zweikreiskessel hat in der Regel einen geschlossenen Wärmetauscher der Heizung und einen Vorlaufwärmetauscher der Warmwasserversorgung.

Betrachten Sie also das Prinzip des Geräts:

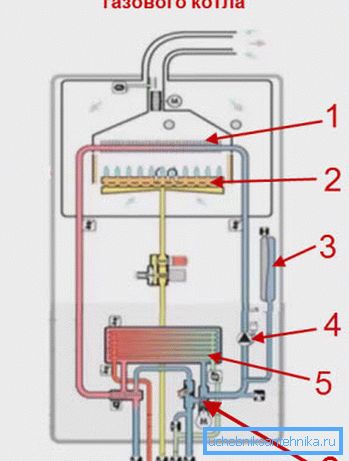

• Das Kühlmittel tritt in den Wärmetauscher (1) ein, wo es durch den Gasbrenner (2) erhitzt und unter Einwirkung der Umwälzpumpe (4) in das Heizsystem geleitet wird, wodurch in einem geschlossenen Heizkreislauf eine Kreisbewegung ausgeführt wird;
• Wenn das heiße Wasser eingeschaltet wird, wird das Dreiwegeventil (6) aktiviert und das Kühlmittel beginnt durch den Wärmetauscher (5) im Kessel zu zirkulieren, während es nicht in das Heizsystem eintritt.
• Leitungswasser tritt in den Wärmetauscher (5) ein, wo es vom Kühlmittel erwärmt und in das Warmwassersystem geleitet wird;
• Der interne kleine Kreislauf ist ebenfalls geschlossen und mit einem Ausgleichsbehälter (3) versehen, der die Ausdehnung des Kühlmittels während des Aufheizens kompensiert.

Beachten Sie! Wir sehen, dass das Gerät nach dem „Entweder-Oder“ -Prinzip arbeitet, dh wenn das Warmwasser funktioniert, heizt das Kühlmittel die Batterien der Heizung nicht. Längerer Gebrauch von heißem Wasser kann zu einer merklichen Abkühlung der Batterien und einem Temperaturabfall im Haus führen.

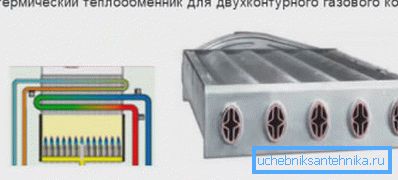

Die Option eines bithermischen Wärmetauschers, bei dem zwei Kreisläufe kombiniert werden, ist ebenfalls möglich. Kühlmittel zirkuliert durch den Außenmantel und heißes Wasser aus den Innenrohren. In diesem Fall berührt das Wasser die Brennerflamme nicht und kocht nicht bei geschlossenem Hahn.

Beachten Sie! Die Verwendung eines bithermischen Wärmetauschers ermöglicht die gleichzeitige Nutzung von Heizung und Wasserversorgung.

Schließlich gibt es Zweikreiskessel mit einem integrierten indirekten Heizkessel, die jedoch umständlich sind und die Organisation des Fundaments erfordern.

 Unterschiede zum Einschleifensystem

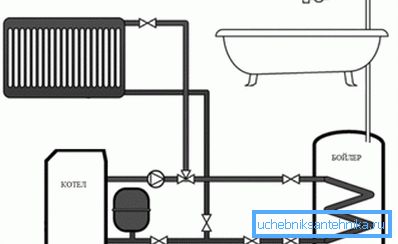

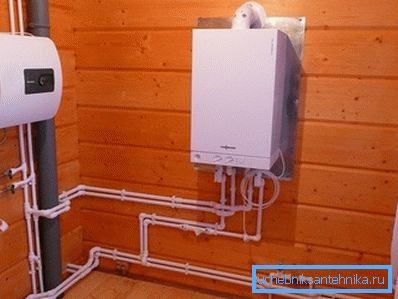

Was ist der Unterschied zwischen Zweikreis- und Einkreisheizungssystem, weil ein Wasserkreislauf auch für die Warmwasserbereitung sorgen kann? Mal sehen, wie die Arbeit eines Einkreiskessels mit heißem Wasser geregelt ist:

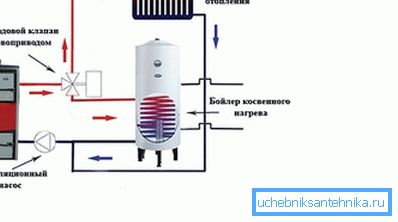

Wie Sie sehen, ist das Schema anders: Der Heizkessel erwärmt das Kühlmittel, das im Heizungssystem zirkuliert. Ein separater Kreislauf wird jedoch vom allgemeinen Netz der Rohrleitung abgezweigt, das den indirekten Heizkessel speist.

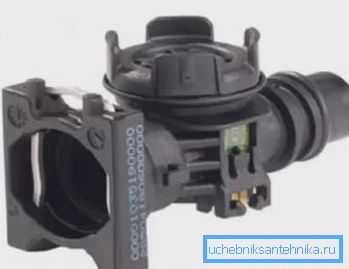

Wenn das Wasser im Kessel abkühlt, sendet der Thermostat ein Signal an den Servoantrieb, der das Dreiwegeventil umschaltet, und das Kühlmittel beginnt nicht nur in das Heizungssystem, sondern auch in den Kesselwärmetauscher zu strömen, wo das Wasser für Warmwasser erhitzt wird. Dies erinnert an die Arbeit eines bithermischen Wärmetauschers, nur in diesem Fall wird er nicht kombiniert, sondern in zwei getrennte Teile aufgeteilt.

Beachten Sie! Ein solches System ist zuverlässiger, jedoch ist der Preis eines Kessels mit einem Kessel wesentlich höher als der Preis einer Zweikreisanlage. Dies ist der Hauptunterschied, außerdem erfordert die Installation des Kessels zusätzlichen Platz.

Installation der Ausrüstung im Heizungsraum

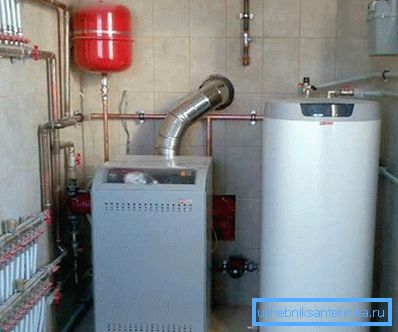

Für den korrekten Betrieb der Heizung ist es notwendig, einen Heizpunkt oder Heizraum zu organisieren.

Trotz der in modernen Kesseln installierten automatischen Steuerungs- und Schutzsysteme müssen bei der Anordnung des Kesselraums einige Regeln beachtet werden:

• Für die Installation der Ausrüstung muss ein separater Raum mit einer Fläche von mindestens 4 Quadratmetern zugewiesen werden.. In diesem Raum sollte es mindestens ein kleines Fenster und eine normale Türöffnung geben. Meistens befindet sich der Heizungsraum im Untergeschoss oder im Hauswirtschaftsraum der ersten Etage. Sie können ihn aber auch in ein separates Gebäude bringen.

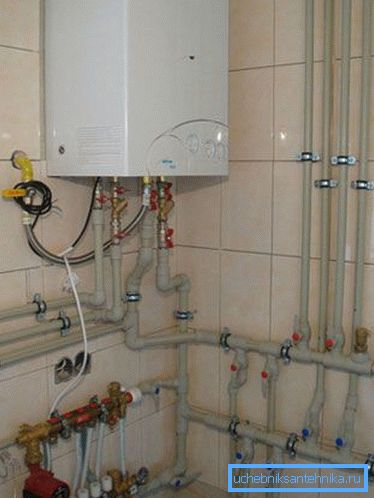

• Die Dekoration des Heizraums sollte aus nicht brennbaren Materialien bestehen: Fliesen, Gips usw .;
• Für den normalen Betrieb der Ausrüstung und die Sicherheit des Kessels im Kesselraum muss ein normaler Luftstrom vorhanden sein. Dafür wird eine Wand nicht geschlossen gemacht;
• Die Abgase werden durch einen separaten Schornstein ausgestoßen, es ist aus Sicherheitsgründen nicht akzeptabel, ihn in das Abluftsystem zu bringen.
• Der Boden unter dem Kessel ist mit einem Stahlblech von mindestens 1 m2 bedeckt;
• Der Ausgang des Kamins erhebt sich pro Meter über den Dachfirst.

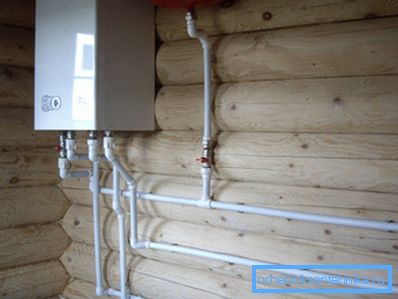

Beachten Sie! Die Regeln für die Anordnung der Wärmeversorgungsstation sollten zu Ihrer eigenen Sicherheit streng befolgt werden. Bei der Verwendung von Gasgeräten müssen Sie sich mit den Sicherheitsvorschriften und Betriebsvorschriften vertraut machen.

Vor- und Nachteile

Betrachten Sie nun die Vor- und Nachteile eines Systems mit einem Doppelkreislauf.

Beginnen wir mit den positiven Punkten:

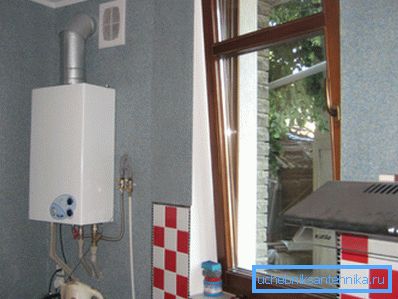

• Dadurch wird eine spürbare Platzersparnis im Haus erzielt: Durch den Verzicht auf einen zusätzlichen Heizkessel kann die Größe des Heizraums verkleinert werden. Dies gilt insbesondere für kleine Häuser, in denen wenig Platz zur Verfügung steht. Beim Bau einer speziellen Erweiterung für einen Heizpunkt werden Einsparungen von Geld und Material hinzugerechnet;
• Die Kosten einer Zweikreisanlage sind erheblich niedriger als die Kosten eines Kessels mit einem Kessel oder zwei Kesseln;
• Das Anschließen eines zweiten Kessels oder eines indirekten Heizkessels macht die Installationsarbeiten erheblich komplizierter und erfordert zusätzliche Armaturen sowie Rohrleitungs-, Automatisierungs- und Steuerungseinrichtungen.
• Im Falle von Gas müssen Sie nicht zwei Geräte mit Erlaubnis und Inbetriebnahme anschließen, was mit Hilfe von Spezialisten geschehen sollte.

Beachten Sie! Das Hauptkriterium für die Auswahl solcher Geräte ist, Platz und Geld zu sparen. In den Menschen wurden solche Einheiten "Kessel für die Armen" genannt, aber wie Sie wissen, ist Armut kein Laster.

 Lassen Sie uns nun die negativen Aspekte dieses Schemas besprechen:

• Geräte mit Durchlauferhitzer sind im Betrieb nicht sehr bequem: Es ist ziemlich schwierig, die Wassertemperatur zu regulieren, insbesondere wenn sich der Druck ändert. Dieser Effekt ist den Besitzern von altmodischen Gasherden bekannt;
• Der koaxiale Wärmetauscher kann entweder zum Heizen oder zum Heizen arbeiten. Dies führt dazu, dass sich das Haus bei längerer Nutzung der Warmwasserversorgung spürbar abkühlen kann;
• Wenn ein kombinierter Wärmetauscher ausfällt, funktioniert die Heizung erst, wenn sie ersetzt wird.
• Das Erhitzen von fließendem Wasser erfordert eine zweifache Leistungssteigerung, was zu einer Erhöhung der Größe und des Gewichts des Produkts führt.
• Elektrokessel im Heizbetrieb mit fließendem Wasser arbeiten ebenfalls mit doppelter Leistung, und dies erfordert den Anschluss an ein 380-V-Drehstromnetz, das keineswegs überall ist.

Beachten Sie! Natürlich ist das Schema ziemlich widersprüchlich und es liegt an Ihnen, hier zu entscheiden. Wenn Sie jedoch ein günstigeres und teureres Gerät nicht kaufen können, ist die Auswahl vorhersehbar.

Möglichkeiten zur Erhöhung der thermischen Trägheit des Systems

Wenn die Winter in Ihrer Umgebung kalt sind und Sie befürchten, dass die Warmwasserbatterie zum Abkühlen verwendet wird, geben wir Ihnen einige Tipps, wie Sie dies vermeiden können. Natürlich müssen Sie vor allem auf eine gute Wärmedämmung der Wände und Fenster, des Daches und des Bodens achten, aber das ist nicht der Punkt.

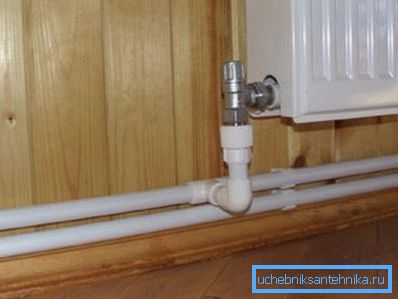

Die einzige Möglichkeit, die Kühlung des Kühlmittels zu unterbrechen, ist die Erhöhung der Wärmekapazität. Dies kann erreicht werden, indem das Kühlmittelvolumen durch Verwendung von Rohren mit größerem Durchmesser erhöht wird.

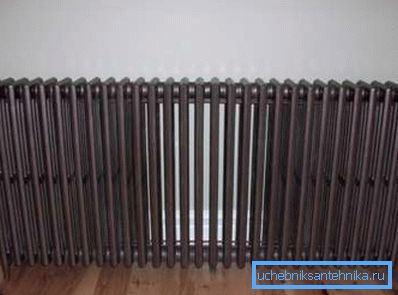

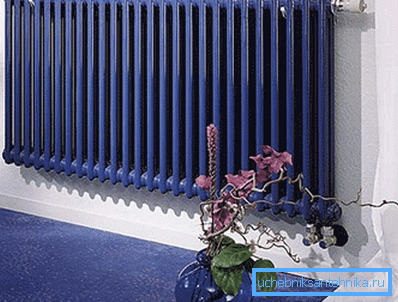

Außerdem können Sie bei der Bodenmontage massive Gussbatterien verwenden. Solche Heizungen kühlen sehr lange ab, da ihre Masse 100 kg erreichen kann.

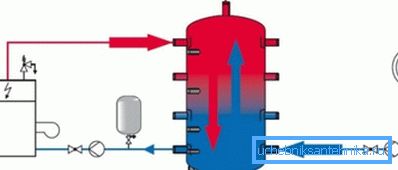

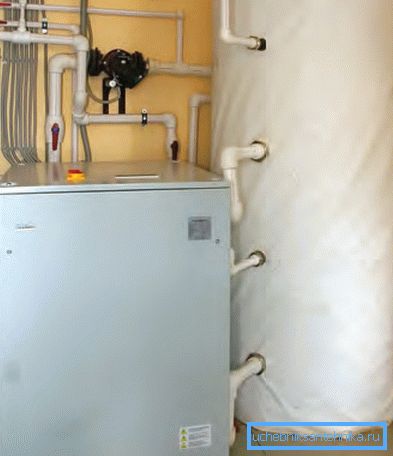

Schließlich kann, wie bereits erwähnt, ein Wärmespeicher in das System integriert werden - ein Speicher für mehrere hundert Liter (bis 2000), der zwischen dem Kessel und dem Heizungssystem angeschlossen ist. Dies macht jedoch alle Vorteile des Systems zunichte: Es wird teurer und nimmt zu viel Platz in Anspruch.

Beachten Sie! Bei der rationellen Verwendung von heißem Wasser ist das Problem der Kühlung der Batterien nicht sehr relevant, da das Haus sehr kalt werden muss, um mehrere Stunden zu duschen.

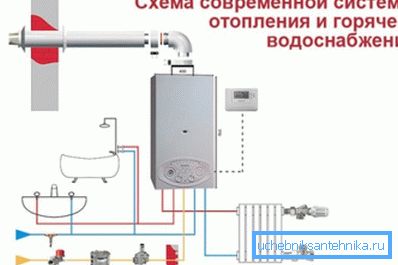

Gasausrüstung anschließen

Beachten Sie! Das Herstellen einer Gasleitungsverbindung mit Ihren eigenen Händen ist strengstens untersagt. Es ist voller Geldstrafen und ziemlich gefährlich. Um die Arbeit des Gaskessels einzustellen, müssen Sie daher eine bestimmte Prozedur durchführen.

Zuerst müssen Sie sich mit dem BTI in Verbindung setzen und Änderungen am Plan des Hauses vornehmen, indem Sie entsprechende Hinweise und die Bezeichnung des Heizungskellers vorlegen. Änderungen werden auch im Registrierungszertifikat des Objekts vorgenommen.

Dann müssen Sie sich an den Gas-Service wenden und einen Antrag zum Anschluss des Kessels einreichen. Sie müssen ein technisches Passgerät bereitstellen.

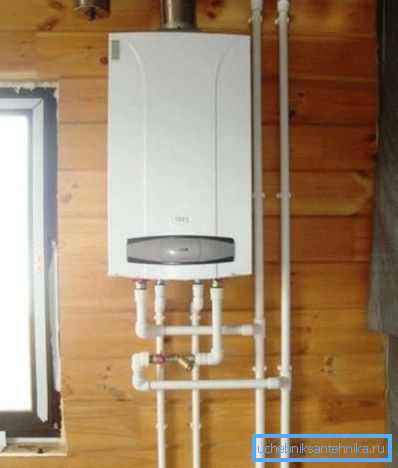

Danach sollten Sie das Gerät installieren und das gesamte System installieren, mit Ausnahme des Anschlusses der Gasleitung. Der Gaszähler muss ebenfalls installiert und abgedichtet sein.

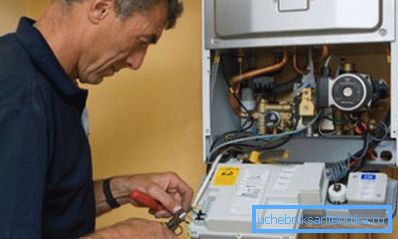

Jetzt laden wir einen Gasspezialisten ein, der den Kessel an die Hauptleitung anschließt. Parallel dazu stellen wir beim Inspektor einen Antrag auf Inbetriebnahme der Ausrüstung.

Schließlich prüft der Inspektor die Richtigkeit der Verbindung, erstellt Genehmigungen und lässt bei Beschwerden Gas in das System ein.

Fazit

Das Zwei-Kreis-System des Heizsystems ist eine gute Lösung für preiswerte Eigentümer und Besitzer von kleinen Häusern. Moderne Modelle arbeiten zufriedenstellend und zuverlässig.
