Zwei-rohr-heizungssystem: optionen für die implementierung

Wie ist das Zwei-Rohr-Heizungssystem eines Privathauses oder eines Mehrfamilienhauses? Mit welchen Zeichen können ähnliche Systeme klassifiziert werden? Welche Probleme können bei der Umsetzung dieses Schemas auftreten und wie können diese gelöst werden? Lass es uns herausfinden.

Was ist das

Beginnen wir mit einer Beschreibung der allgemeinen Prinzipien der Heizungsanlage.

Die Heizung der Heizgeräte erfolgt durch die Zirkulation von Kühlmittel (Brauchwasser, Frostschutzmittel, Ethylenglykol usw.). Für die Zirkulation ist eine Differenz zwischen Eingang und Ausgang des Geräts erforderlich.

Diese Differenz kann auf verschiedene Arten bereitgestellt werden:

• Durch den Anschluss der Aufzugseinheit an die Heizungshauptleitung, wo die Druckdifferenz zwischen 2 und 3 kgf / cm2 zwischen den Vorlauf- und Rücklaufleitungen aufrechterhalten wird.

Nuance: Nach dem Elevator ist der Unterschied zwischen Gemisch und Rücklauf viel geringer - 0,2 - 0,3 kgf / cm2. Ein Überschreiten dieses Wertes würde die Zirkulation zu schnell machen. Die Folge sind Geräusche in den Rohrleitungen und zu hohe Temperatur der Rücklaufleitung.

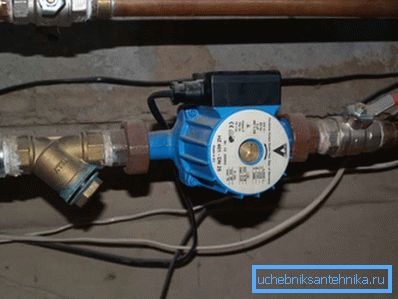

• Die Umwälzpumpe

• Der Unterschied in der Dichte von heißem und kaltem Kühlmittel in den sogenannten Schwerkraftsystemen.

Es ist offensichtlich, dass in jedem Fall sichergestellt werden muss, dass jedes Heizgerät mit zwei Anschlüssen an das gemeinsame System angeschlossen ist. Dies kann auf mehrere grundsätzlich verschiedene Arten erfolgen.

Es ist merkwürdig: In Mehrfamilienhäusern herrschen Mischkühleranschlüsse vor. Das Vorhandensein einer speziellen Vor- und Rückbefüllung des Heizungssystems führt zu einer Zweirohrleitung. Gleichzeitig werden die Batterien innerhalb des Risers häufig in Reihe geschaltet.

Klassifizierung

Das Zweirohr-Heizungssystem kann wiederum nach mehreren zusätzlichen Merkmalen klassifiziert werden.

Orientierung

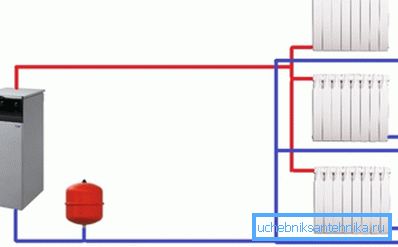

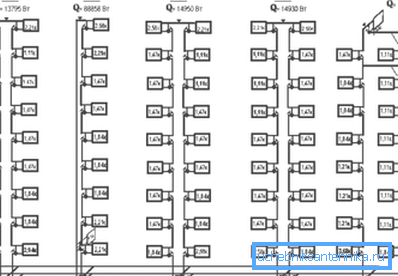

Das vertikale Schema wird nur in Hochhäusern angewendet. Jeder Kühler ist eine Brücke zwischen den Zuführ- und Rückführern.

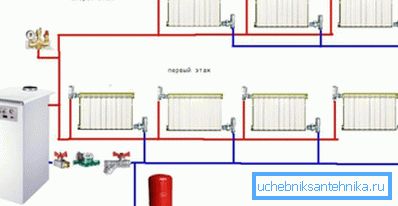

Das horizontale Schema kann sowohl in Mehrfamilienhäusern (das Beispiel der Abfüllung mit zwei Flaschen wurde oben erwähnt) als auch in den Cottages verwendet.

Pass und Sackgassen

In dem folgenden Schema bewegt sich das Kühlmittel im Vorlauf und Rücklauf entlang des Rings in eine Richtung; Sackgasse - in entgegengesetzte Richtungen. Die Sackgasse ist gefragt, wo Türen oder Panoramafenster die Installation eines vollen Rohrrings erschweren.

Untere und obere Abfüllung

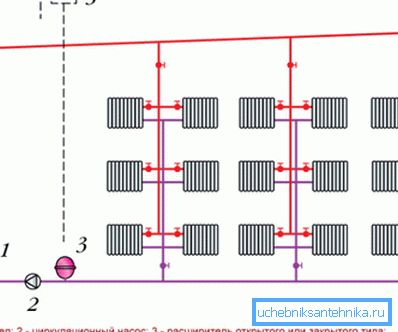

Bis etwa in den 70er Jahren des letzten Jahrhunderts herrschten auf dem Territorium der UdSSR Häuser mit oberer Abfüllung vor: Von der Aufzugsmontage ging die Versorgungsleitung bis zum Dachboden; Von dort gelangte das Kühlmittel durch die Steigleitungen in die im Keller befindliche Rücklaufleitung.

Die Verwendung eines solchen Schemas hat mehrere praktische Auswirkungen:

• Der Dachboden wurde ohne weiteres beheizt und hatte ausreichende Abmessungen für die Wartung und Reparatur von Ventilen.
• Jeder Heizungssteig bei Reparaturen musste an zwei Stellen abgeschaltet werden - im Keller und im Dachgeschoss.
• Wenn Sie ein heruntergefahrenes System starten (sowohl die gesamten als auch einzelne Steigleitungen), mussten Sie Luft ausblasen. Zu diesem Zweck wurde der Futterspender mit einer leichten Neigung montiert, und an seinem oberen Punkt wurde ein Ausdehnungsgefäß mit einer Abwurfbox installiert. Dementsprechend war der Start des Hauses von einem Besuch auf dem Dachboden begleitet.

Übrigens: In einigen Fällen wurde der Dumper noch durch alle Etagen in den Keller gebracht. Mit einem kleinen Auslassabschnitt wurde die Luft an der Wasserströmungsfront durch sie hindurchgedrückt.

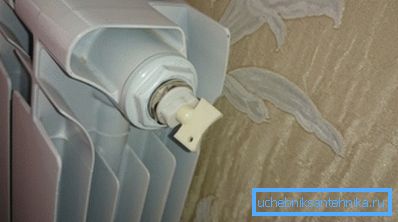

Mit dem Aufkommen von Flachdächern und der Entwicklung des Plattenhausbaus wurde die obere Abfüllung fast von den unteren gedrängt: sowohl der Vor- als auch der Rücklauf flog in den Keller. In den Wohnungen der oberen Etage begannen sich Steigerpaare zu verbinden. Nach einem Reset muss jeder die Luftschleuse entfernen. Zu diesem Zweck sind Mayevsky-Wasserhähne oder gewöhnliche Ventile in den Wohnungen im Obergeschoss angebracht.

Bitte beachten Sie: Die Regelung mit geringerer Abfüllung ist in der kalten Jahreszeit anfälliger für Unfälle. Der Luftaustritt (insbesondere bei fehlendem Zugang zu allen Luftkanälen) dauert lange; Bei niedrigen Temperaturen frieren manche Steigrohre nicht selten.

Verdienste

Was ist eigentlich eine gute 2 x Rohrheizung?

Sein Hauptvorteil ist, dass es eine mehr oder weniger konstante Temperatur der Heizgeräte im gesamten Gebäude ermöglicht.

Bei einem Einrohrheizungssystem haben die Batterieanschlüsse am Anfang des einzelnen Füllrings eine Vorlauftemperatur (typischerweise 70-75 ° C). am Ende - die Rücklauftemperatur (50 ° C). Hier erhält jeder Kühler ein Kühlmittel mit einer Temperatur, die sich leicht von der Temperatur unterscheidet, die der Vorratskessel oder die Aufzugsbaugruppe nach dem Mischaggregat (Aufzug) bereitstellt.

Bei einem großen Haus mit einer soliden Anzahl von Batterien ist ein 2-Rohr-Heizsystem einfach keine Alternative: Keine Einzelrohrkonfiguration kann alle Räume eines Gebäudes mit 80 Apartments abdecken.

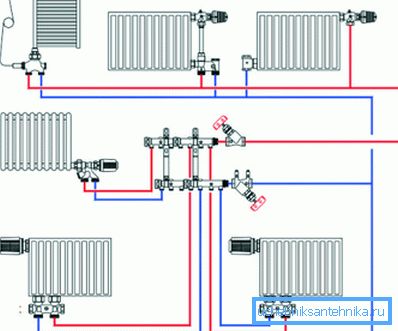

Warnhinweise: Ja, das Collector-Schema kann das Zwei-Rohr-System mehr als ersetzen. Der Preis seiner Implementierung wird jedoch aufgrund des enormen Rohrverbrauchs um das Zehnfache höher sein; Darüber hinaus bedeutet eine große Gesamtlänge der Verbindungen einen großen Wärmeverlust außerhalb des Zielbereichs.

Probleme

Ohne sie auch nicht gemacht.

Aufwendungen

Bei gleichem Durchmesser sind zwei Rohre natürlich immer teurer als eine. Bei einer kleinen Fläche eines beheizten Gebäudes können die erzielten Vorteile diesen Unterschied nicht ausgleichen: Die Temperaturschwankungen lassen sich leichter kompensieren, indem die Anzahl der Kühlerabschnitte am Ende eines einzelnen Rohrrings erhöht wird.

Balancing

Das Zwei-Rohr-Heizungssystem der Hütte muss ausgeglichen sein.

Was ist das?

Beginnen wir mit dem Kern des Problems.

Stellen Sie sich vor, dass zwei Rohre vom Heizkessel ins Haus führen. Im ersten Fall fließt Wasser zu den Kühlern, im zweiten Fall wird es wieder zurückgeführt. Außerdem ist jeder Kühler eine Brücke zwischen diesen Rohren.

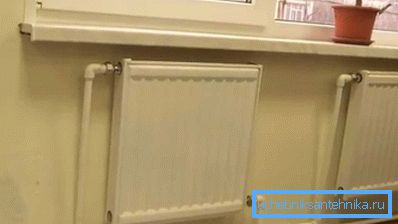

Was ist das problem Ja, die Tatsache, dass jedes Heizgerät die Differenz zwischen Vor- und Rücklauf auslöscht. Wenn beim ersten Akku der Wert gleich ist, sagen wir 0,2 kgf / cm2, dann beim zweiten - bereits 1,75, beim dritten - 1,5 und so weiter.

Als Ergebnis erhalten wir ein sehr hässliches Bild:

• Eine stabile Batterietemperatur wird nicht diskutiert. Je kleiner das Differenzial ist, desto langsamer ist die Zirkulation, desto niedriger ist die Kühlmitteltemperatur, die den Kühler erreicht.
• Was noch schlimmer ist, bei extremer Kälte kann die Kühlung von Endbatterien zur Bildung von Eispfropfen führen, wobei die Zirkulation vollständig zum Stillstand kommt und das Abtauen der Heizungsrohre unvermeidlich ist.

Anweisungen zum Ausgleichen der Heizungsanlage der Hütte machen Sie selbst:

1. Jeder Kühler ist an einem der Anschlüsse (vorzugsweise am Rücklaufrohr) mit einer Drossel ausgestattet.
2. Der Kühlmittelfluss durch die ersten Heizungen vom Kessel oder Aufzug ist begrenzt, bis ihre Temperatur der letzteren entspricht.

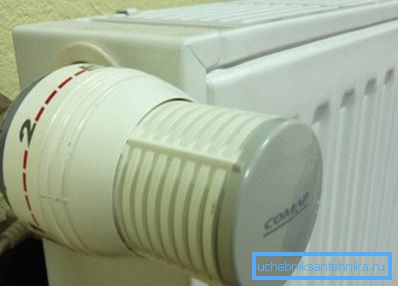

Nützlich: bequemeres Funktionsanalog des Drosselklappen-Thermostatkopfes. Sie können nicht den Wasserdurchfluss einstellen, sondern die Zieltemperatur.

Eine vernünftige Frage: Wie funktioniert das Zwei-Rohr-System in einem Mehrfamilienhaus? Dort wird keine Batterieunterdrückung praktiziert, aber die Temperaturschwankung zwischen ihnen ist relativ gering.

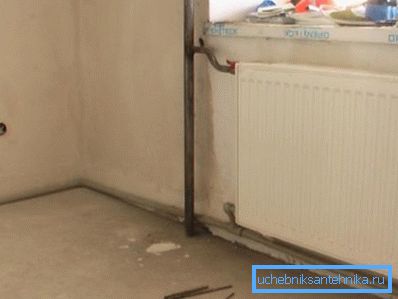

Die Funktion der Drossel gibt es Rohre mit variablem Durchmesser. Wir geben typische Werte für ein zehnstöckiges Haus aus den Jahren 80-90.

Jeder Abschnittsübergang begrenzt den Kühlmittelfluss; unter Berücksichtigung des absichtlich aufgeblasenen Durchsatzes der Abfüllung reicht dies für den Betrieb der Schaltung im Normalmodus aus.

Nützliches

• Beim Abgleichen mit Drosseln beträgt die Zeitspanne zwischen dem Ändern des Drosselungsmodus und der Stabilisierung der Temperatur von Heizgeräten 6 bis 8 Stunden.
• Für ein Ferienhaus mit einer Fläche von bis zu 100 m2 mit zwangsgeführter Zirkulation des Kühlmittels in einem Zweirohrsystem ist ein ausreichendes Minimum der Füllstrecke DU2, bis zu 200 m2 - DU25.
• Im Gravitationssystem kann die Abfüllung bei Verwendung von Polymerrohren und DU40 - Stahl nicht dünner als DU32 werden. Darüber hinaus werden Schwerkraftströmungssysteme auf einer Fläche von höchstens 100 m2 eingesetzt: In einem großen Raum bietet der hydraulische Widerstand eines langen Kreislaufs einfach nicht die erforderliche Mindestumwälzrate.

Fazit

Wir hoffen, dass das Material, das dem Leser zur Verfügung steht, ihm bei der Planung, dem Bau oder der Reparatur von Heizungssystemen helfen wird. Um mehr über die Funktionsweise des Zweirohr-Heizsystems zu erfahren, hilft das Video in diesem Artikel. Erfolge!
