Wir machen einen heizkessel mit eigenen händen

Natürlich ist der Bau eines Kessels mit seinen eigenen Händen für viele Eigentümer von Privathäusern interessant, da dies ein wirksames Mittel ist, um eigenes Geld zu sparen, und zusätzlich die moralische Befriedigung, die eine Person erhält, wenn sie etwas selbst unternimmt. Aufgrund der hohen Kosten ist es nicht immer möglich, eine Fabrikeinheit zu kaufen, da die Preise solcher Produkte nicht in die Löhne des Durchschnittsbürgers Russlands passen.

Wir werden nun herausfinden, wie man eine solche Heizung mit einem Ziegelwärmetauscher herstellt und den zugehörigen Videoclip sehen.

Wir machen alles selbst

Allgemeine Übersicht

• Im großen und ganzen kann das Design von Heizkesseln sehr unterschiedlich sein, da es nicht nur die Leistung und Art des Brennstoffs des Geräts berücksichtigt, sondern auch seine individuellen Eigenschaften.
• Zunächst geht es um die Konstruktion des Wärmetauschers, der aus miteinander verbundenen Rohren sowie Rohren und Behältern aus Stahlblech bestehen kann, die aber gleichzeitig die gleiche Funktion und die gleiche Leistung haben.
• Um einen solchen Knoten selbst herstellen zu können, benötigen Sie natürlich etwas Erfahrung. Da nur ein erfahrener Schweißer einen Heizkessel (Wärmetauscher) kochen kann, ist es besser, einen Spezialisten zu beauftragen. Denken Sie daran, dass die Naht hier von sehr hoher Qualität benötigt wird, da der Tank Wasser enthält, das in den Spalt eindringen kann, dessen Größe weniger als ein Mikrometer beträgt.
• Wenn Sie mit einer Schleifmaschine (Winkelschleifer) arbeiten können und einen Heizkessel vor Ihren Augen zeichnen, können Sie die Wärmetauscherteile unabhängig voneinander vorbereiten und die Schweißarbeiten einem Fachmann überlassen. Es ist jedoch sehr wichtig, die Abmessungen und Proportionen genau einzuhalten, da sonst die Schweißarbeit aufgrund der Ungleichmäßigkeit der Größe einfach unmöglich ist.

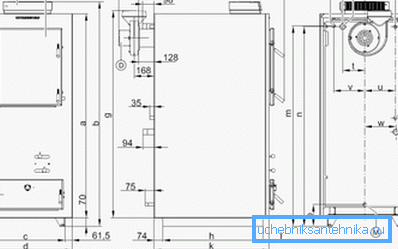

• Auch hier braucht man das Können eines Kochers oder zumindest eines Maurers - man muss ein Mauerwerk errichten und nach bestimmten Regeln, da jede Zeichnung des Heizkessels aufgrund ihrer unterschiedlichen Größe ihre eigenen Eigenschaften hat.

Hinweis Wir betrachten verschiedene Designs, die Sie entweder selbstständig oder mit Hilfe eines professionellen Schweißers ausführen können.

Optionsnummer 1

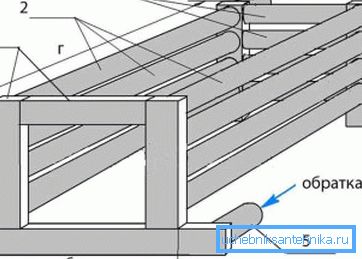

In dem Hohlprofil werden vertikale Gestelle verwendet. Schneiden Sie runde Löcher entsprechend dem Durchmesser des Gegenrohrs - dies geschieht entweder durch Elektroschweißen oder einen Gasschneider. Dies wird von zwei Seiten ausgeführt und gleichzeitig mit jeweils einer Seite in das 60-mm-Profil vier Löcher mit einem Durchmesser von 50 mm und vier Bohrungen mit je 40 mm in der Ebene von 40 mm geschnitten.

Ebenfalls im unteren Teil der Struktur wird ein rundes Loch mit einem Durchmesser von 50 mm geschnitten, von unten für die Rückführung (gekühltes Wasser) und von dem gegenüberliegenden Loch auf der gegenüberliegenden Seite von oben, um heißen Wärmeträger zuzuführen.

Hinweis Nach dem Schweißen tritt auf jeden Fall ein Durchhang auf der Oberfläche des Metalls auf, aber diese Arbeit sollte so klar und fein wie möglich sein. Entfernen Sie daher alle Unregelmäßigkeiten in der Ebene mit der Schleifmaschine, und die Innenflächen der Löcher sollten, falls erforderlich, mit einer runden oder halbrunden Feile behandelt werden.

Wenn alle Rohlinge in ihren ursprünglichen Zustand zurückversetzt werden, benötigen Sie eine horizontal ebene Fläche - es kann sogar ein Holzschild sein, das aus den Brettern herausgeschlagen wird. Es ist nur erforderlich, es vorher mit Wasser zu tränken, um Funkenflug zu vermeiden.

In der Anleitung wird empfohlen, zuerst die Vorder- und Rückwand zu montieren (schweißen) und erst dann die anderen Elemente zu montieren. Diese beiden Paneele werden streng vertikal gegenüberliegend installiert, und alle Rohre sind wiederum geschweißt. Nur diese Arbeit wird besser mit einem Assistenten erledigt, sodass die Teile rechtwinklig befestigt werden können.

Wenn der Rahmen fertig ist, können Sie die Enden an einem rechteckigen Profil aufbrühen und die oben beschriebenen Vor- und Rücklaufnippel schweißen. Alles - Sie müssen nun die Nähte mit einem Schleifer schleifen und die Struktur auf Dichtheit prüfen, indem Sie Wasser eintippen und es 1-2 Stunden lang stehen lassen. Wenn die Arbeit dann nicht vollständig qualitativ ist, werden dunkle Flecken an den Nähten sichtbar - dies sind Undichtigkeiten.

Optionsnummer 2

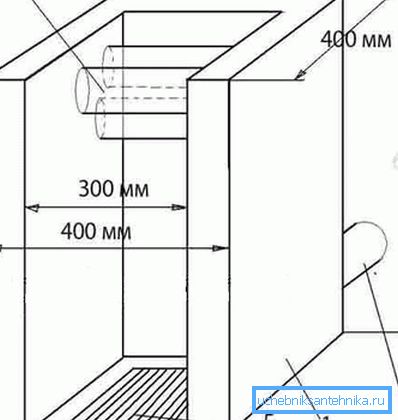

Hinweis Wenn hitzebeständiges Stahlblech mit einer Dicke von 3-5 mm verfügbar ist, kann die Installation des Heizkessels genauer gemacht werden, genauer gesagt, die Installation des Wärmetauschers selbst kann erheblich vereinfacht werden.

Diese Konstruktion erfordert in der Tat keine detaillierten Kommentare, da die gesamte Struktur fast ausschließlich aus miteinander verschweißten Blechen (Kapazität) besteht, die über Rohrprofile miteinander kommunizieren.

Und natürlich gibt es auf der Vorder- und Rückseite Anschlüsse für die Zufuhr und Rückführung von Kühlmittel. Trotz der scheinbar einfachen Einfachheit des Produkts müssen die Schweißarbeiten erneut von einem Fachmann ausgeführt werden, andernfalls besteht die Gefahr eines Auslaufens der Nähte.

Hinweis Die Abmessungen dieser Konstruktion können je nach Ofengröße geändert werden. Gleichzeitig müssen jedoch der Querschnitt des Rohrprofils und die Dicke des Stahlblechs unverändert bleiben.

Montage

Wir werden uns nicht im Detail auf die Regeln und Parameter der Ofenverlegung konzentrieren, da dies ein ziemlich umfangreiches Thema ist, das in einem separaten Artikel hervorgehoben werden muss - wir werden die allgemeinen Bestimmungen betrachten.

Wie bereits erwähnt, können die Abmessungen des Heizgeräts geändert werden. In diesem Fall sind die Abmessungen des Ofens jedoch für ein Landhaus oder Cottage geeignet, dessen Fläche 90-100 m nicht überschreitet² mit Standardheizung (Heizkörper). Es ist daher zu berücksichtigen, dass in jeder der Heizvorrichtungen nicht mehr als 7 bis 8 Abschnitte vorhanden sind, dass das System aus zwei Rohren besteht und es keinen zweiten Kreislauf (beheizten Boden) gibt.

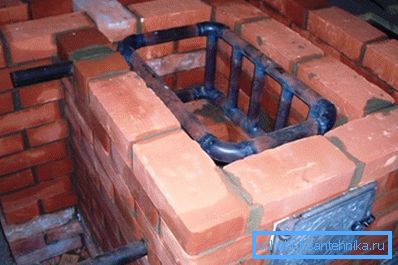

Auf jeden Fall muss der Ofen auf einem konkreten Fundament basieren, und alle Parameter müssen strikt der vertikalen und der horizontalen Ebene entsprechen, d. H. Unter Beachtung des Winkels von 90 °. Der Wärmetauscher muss so eingestellt werden, dass sein oberer Teil mindestens 10 mm unter dem Versorgungskreis liegt - dies verhindert Luftverkehrsstaus im System.

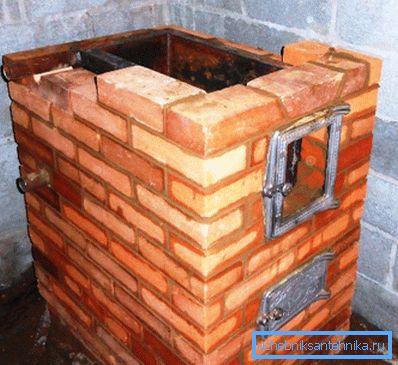

Die Wände, die um den Wärmetauscher herum errichtet werden, sollten mindestens 20 bis 30 mm hoch sein (halber Ziegelstein). Der obere Teil des Gebäudes ist mit einem Gusseisen-Gusseisenofen abgedeckt, was für Sommerhäuser und Landhäuser sehr praktisch ist. Gleichzeitig sollte die Gusseisenplatte ein leicht entfernbares Element (z. B. ein Deckel) sein, um einen Zugang zur vorbeugenden Reinigung von Ruß zu ermöglichen - dies erhöht die Effizienz der Einheit erheblich.

Vertikale Konstruktion

Wenn das Gerät des Heizkessels nur für den Heizkreislauf ausgelegt ist, können Sie eine vertikale, schmale Bauform verwenden, bei der entweder ein Kochfeld mit einem Kochfeld darüber steht oder überhaupt nicht vorhanden ist. Für einen solchen Aufbau wird derselbe Wärmetauscher verwendet, der in Option Nr. 2 beschrieben ist, nur seine Abmessungen sollten an die Größe des Ofens angepasst werden.

Wirtschaftliche Option

Diese Option bedeutet, dass sich der Heizkessel entweder im Untergeschoss oder im Erdgeschoss befindet. Dadurch können Sie den Unterschied zwischen der Unterseite des Heizkessels und dem oberen Schnitt des Kamins beobachten, der mindestens 7 m betragen muss!

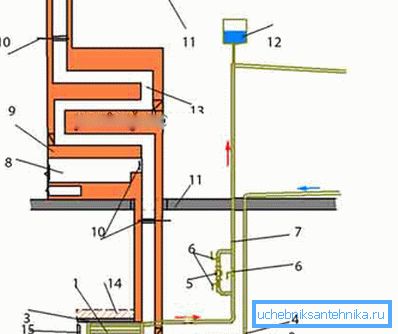

Achten Sie auf die Zeichnung - auf dem Heizkamin (oben) befindet sich entweder ein Ofen oder ein Heizschild, während sich der Heizkessel direkt unter dem Ofen oder dem Schild befindet. Die Quintessenz ist, dass der Kesselkamin das Ofenzugsystem passiert. Am Auslass des Kesselfeuerraums ist ein Ventil installiert, das bei Verwendung des Kessels geschlossen und während des Betriebs des Ofens geöffnet wird.

Fazit

Wir haben nur auf die allgemeinen Vorkehrungen geachtet, wie man einen Heizkessel mit eigenen Händen herstellen kann, und selbst dann sind dies nur einige der gefragtesten Möglichkeiten. In der Tat gibt es viele verschiedene Schemata und Methoden, und jede davon ist in einem separaten Artikel zu überlegen.
