Wilo-umwälzpumpen für heizungsanlagen - garant für einen

Die Umwälzpumpe ist ein integraler Bestandteil jeder Heizungsanlage mit Zwangsumlauf. Die Stabilität des Kühlmittelumlaufs durch die Rohrleitung hängt von diesem kleinen Gerät ab.

Pumpen des Herstellers WILO zählen zu Recht zu den besten.

Warum brauchen wir eine Umwälzpumpe?

In manchen Fällen kann auf dieses Element vollständig verzichtet werden, wenn es sich um Systeme mit natürlicher Zirkulation handelt. In diesem Fall bewegt sich das Kühlmittel aufgrund der Druckdifferenz, die auftritt, wenn Wasser im Kessel erhitzt wird. Der Wärmeträger dehnt sich beim Erwärmen aus, ein Teil wird einfach entlang der Zufuhrleitung zusammengedrückt, steigt bis zum höchsten Punkt an, das Wasser tritt in die Heizkörper ein und kühlt sich allmählich zum Heizkessel zurück (siehe auch den Artikel Grundfos-Umwälzpumpen für die Beheizung von Gebäuden).

Der einzige Vorteil einer solchen Organisation zum Heizen von Häusern kann als absolute Unabhängigkeit von Elektrizität bezeichnet werden. Dies ist zum Beispiel wichtig, wenn Sie ein Landhaus heizen oder in einem abgelegenen Gebiet geben. Darüber hinaus verlängert das Fehlen beweglicher Teile im System seine Lebensdauer.

Es ist jedoch besser, eine Umwälzpumpe für die Vilo-Heizung zu installieren, bevor Sie den Kessel betreten.

In Bezug auf die Vorteile können Sie durch die Installation eines solchen Geräts Folgendes tun:

• um eine stabile Zirkulation des Kühlmittels durch die Rohre zu gewährleisten. Moderne Modelle sind in der Lage, die Drehzahl selbst zu reduzieren, so dass die Heizung des Hauses nicht so stark ist. Diese Qualität ist besonders nützlich im Hinblick auf finanzielle Einsparungen.
• der Druck hängt nicht vom Durchmesser des Rohrs ab (in Systemen mit natürlicher Zirkulation ist es besser, keine kleinen Durchmesser zu verwenden);
• Durch die Installation einer Pumpe wird die Lebensdauer des Systems insgesamt nicht beeinträchtigt. Die derzeitigen Modelle können 20 bis 30 Jahre arbeiten.

Unter den Mängeln kann man nur die geringen Kosten für Strom und Lärm feststellen. Der Heizkessel befindet sich jedoch normalerweise in einem separaten Raum, und der Strompreis ist nicht zu hoch, um die Pumpe abzulehnen.

Klassifizierung von Umwälzpumpen

In Bezug auf das Funktionsprinzip können alle Geräte dieser Art in 2 Typen unterteilt werden:

• mit einem "nassen" Rotor;
• mit einem "trockenen" Rotor.

Für die Beheizung eines relativ kleinen Hauses sind die Optionen mit einem feuchten Rotor vorzuziehen. Sie haben diesen Namen aufgrund der Tatsache, dass der Rotor (der rotierende Teil) direkt in das gepumpte Kühlmittel eingesetzt wird.

Umwälzpumpen für Wilo-Heizungen dieses Typs haben folgende Eigenschaften:

• fast völlig still;

Beachten Sie! In kleinen Häusern ist es manchmal nicht möglich, den Kessel von den Wohnräumen wegzubewegen, daher ist Geräuschlosigkeit ein wichtiger Vorteil.

• Eine Schmierung ist nicht erforderlich - der Rotor befindet sich im Wasser, daher erfüllt das Kühlmittel selbst seine Rolle.
• Für eine höhere Zuverlässigkeit sind die Rotor- und die Statorkammer durch eine robuste Edelstahlhülse voneinander getrennt.
• Der einzige und ziemlich bedeutende Nachteil ist der niedrige Wirkungsgrad - etwa 50%.

Beachten Sie! Die "nasse" Pumpe muss so installiert werden, dass ihre Welle notwendigerweise horizontal ist.

Für ein leistungsfähiges System ist es besser, Wilos "trockene" Umwälzpumpe zum Heizen zu verwenden. Im Gegensatz zum "nassen" Gegenstück hat es keinerlei Kontakt mit dem Kühlmittel und es ist möglich, eine hohe Dichtheit auf Kosten der gepumpten Flüssigkeit selbst zu erreichen.

Während des Betriebs schließt ein dünner Flüssigkeitsfilm schließlich die mikroskopischen Lücken zwischen den rotierenden Oberflächen ab. Mit der Zeit werden die O-Ringe etwas abgeschliffen, aber das Problem wird dadurch gelöst, dass sie federbelastet sind und einfach durch den Verschleiß verschoben werden. Hauptsache, das Schleifen wird gleichmäßig ausgeführt.

Der Hauptvorteil von "trockenen" Geräten kann als Wirkungsgrad von über 80% bezeichnet werden. Und die Nachteile lassen sich mit hohem Geräuschpegel feststellen, so dass diese Pumpen vor allem in Hochleistungssystemen eingesetzt werden.

Lesen Sie mehr über moderne Umwälzpumpen.

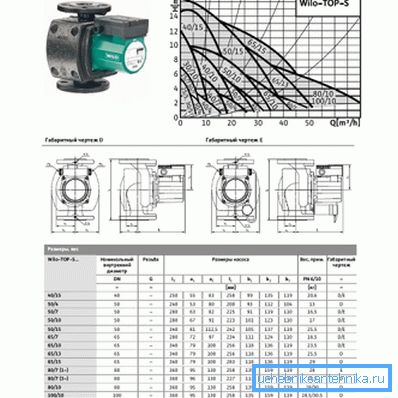

Eine der Hauptanforderungen an ein modernes Heizungssystem ist Flexibilität, dh die Möglichkeit, die Leistung in einem weiten Bereich einzustellen. Umwälzpumpen für Heizungsanlagen Wilo ist dafür am besten geeignet.

In der fernen Vergangenheit waren die Umwälzpumpen nicht geregelt, das heißt, sie wussten nicht, wie sie die Rotordrehzahl zurücksetzen sollten. Dies führte dazu, dass die Heizungsanlage zu jeder Zeit mit annähernd gleicher Leistung arbeitete, auch wenn dies nicht unbedingt erforderlich war.

Merkmale der Arbeit von einstellbaren Pumpen

Heutzutage wird besonderes Augenmerk auf Fragen der Energieeinsparung gelegt, so dass ungeregelte Geräte in neuen Heizungssystemen praktisch nicht installiert werden.

Die Verwendung von einstellbaren Geräten ermöglicht Ihnen:

• Die Rotationsfrequenz des Rotors kann jederzeit geändert werden, um beispielsweise nachts Energie zu sparen. Das Gerät selbst senkt die Geschwindigkeit.
• Geben Sie den Betriebsmodus manuell an. Dies ist nützlich, wenn der Eigentümer das Haus für einige Tage verlassen möchte. In diesem Fall kann die Heizung minimal gehalten werden.

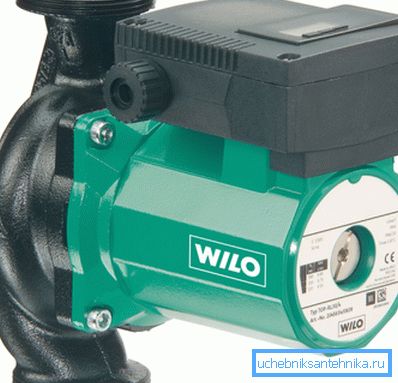

Beachten Sie! Der deutsche Hersteller Wilo produziert Modelle für den Einsatz in sehr rauen Umgebungen. Wenn der Wassergehalt von Kalk hoch ist, sollten Sie auf das Modell Wilo Star achten.

In der Regel kann die Umwälzpumpe zum Heizen von Wilo in mehreren Modi betrieben werden:

• PP1 und PP2 - In diesem Fall ändert sich der Druck im System und die Bezeichnungen entsprechen der Arbeitskennlinie mit maximalem Druck (PP1) und Minimum (PP2).
• CP1 und CP2 - In diesem Fall bleibt der Kopf unverändert und die Pumpe stellt sich auf die Durchflussmenge des Kühlmittels ein, wodurch die Drehzahl des Rotors geändert wird.
• Betriebsarten mit den Nummern I, II und III. Die Einheit entspricht der Rotationsfrequenz bei der minimalen Betriebscharakteristik II und III - der Rotationsfrequenz bei der durchschnittlichen und maximalen Rotationsfrequenz;
• Es besteht die Möglichkeit, zwischen Tag- und Nachtmodus umzuschalten.

Regeln für die Aufstellung und Installation

Wenn Sie keine Experten einladen können, kann die Installation von Hand erfolgen.

Sie müssen sich nur einige einfache Installationsregeln merken:

• Es ist verboten, die Pumpe am Auslass des Kessels zu platzieren. Ein heißes Kühlmittel verringert die Lebensdauer des Geräts um ein Vielfaches. Das Optimum ist die Platzierung auf dem Rohrabschnitt vor dem Eintritt in den Kessel.

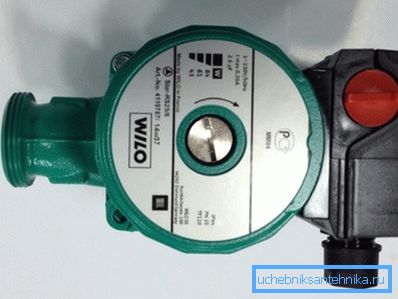

• der Pfeil auf dem Körper zeigt die Bewegungsrichtung des Kühlmittels an, es sollte zum Kessel geleitet werden;

• Wenn die Pumpe bereits installiert und mit Wasser gefüllt ist, wird Luft daraus entfernt.

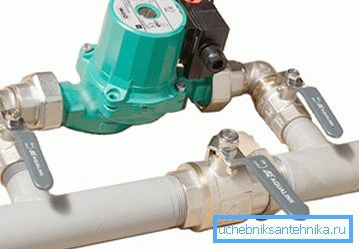

• Die Pumpe ist so installiert, dass sie bei Bedarf schnell von Wasser isoliert werden kann. Ordnen Sie dazu einen Bypass an und installieren Sie Absperrventile.

Die Installationsanweisungen für die Pumpe sind nicht besonders schwierig, sie verwenden Gewindeanschlüsse, so dass sie bei Bedarf schnell zur Reparatur entfernt oder ausgetauscht werden können. Vor dem Einbau des Kessels müssen die Ventile abgeschaltet werden. Auch während der Installation werden ein Rückschlagventil (mit Ausnahme von offenen Systemen) und ein Filter installiert.

Zusammenfassend

Eine moderne Umwälzpumpe ist nicht nur eine Einrichtung zum Erzeugen des für die Umwälzung eines Wärmeträgerfluids erforderlichen Drucks, sondern auch eine Art Regler der Heizungsanlage. Mit dem vorgeschlagenen Material können Sie die Hauptmerkmale der Umwälzpumpen für das Heizen kennenlernen und die für Sie beste Option auswählen.

Das Video zeigt die bereits installierte, kompakte und wirtschaftliche Wilo-Pumpe.
