Wie wählt man einen stromzähler?

Leider haben alternative Energiequellen bisher keine Verteilung erhalten, die wir möchten. Dies ist auf den hohen Preis der einzelnen Module und ausreichende Wartungskosten zurückzuführen. Aus diesem Grund verbraucht die Bevölkerung Energie aus dem zentralen Netz und die Abrechnung erfolgt mit Stromzählern. In dieser Hinsicht muss man wissen, wie man einen elektrischen Zähler wählt.

Bestimmen Sie die erforderlichen Parameter

Bevor Sie mit der Auswahl einer der vorhandenen Optionen für den Stromzähler für eine Wohnung oder ein Haus fortfahren, müssen Sie die Parameter des Netzwerks kennen, das in das Projekt integriert ist oder bereits in einem Wohngebiet durchgeführt wurde. Sehen Sie, welches Gerät installiert ist. Wenn dies nicht möglich ist, überprüfen Sie die Dokumentation oder wenden Sie sich an die entsprechende Struktur.

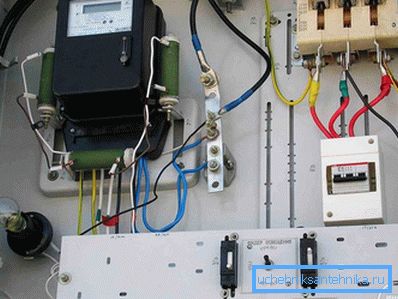

Bestimmen Sie die Betriebsbedingungen

Um sich für die Wahl des Stromzählers zu entscheiden, müssen Sie folgende Fragen beantworten:

  • Wo wird das Messgerät montiert: drinnen oder draußen?
  • Was ist die ungefähre maximale Belastung?
  • Planen Sie, in Zukunft leistungsstarke Verbraucher anzuschließen?
  • Welche Stromstärke ist für den komfortablen gleichzeitigen Betrieb der meisten Geräte erforderlich?
  • Wie viele Phasen werden heruntergelassen?
  • Welche Genauigkeitsklasse ist unter bestimmten Umständen vorzuziehen?
  • Planen Sie die Aufschlüsselung des Verbrauchs nach Tarifen?
  • Wie sind die Temperaturbedingungen des Betriebs?
  • Wird es einphasige Verbraucher oder nur dreiphasige Verbraucher geben?
  • Sollte es zusätzliche Funktionen im Gerät geben?

Einige Elemente können sofort markiert werden. Andere müssen zusätzliche Informationen berücksichtigen, die unten angegeben werden.

Was soll man wählen

Einzeltarif einphasig

Alle Elektrizitätsmessgeräte sind in zwei große Gruppen unterteilt:

  • Einzelphase Bereitgestellte Projekte für ein Privathaus oder eine Wohnung. Dadurch ist es möglich, herkömmliche Haushaltsgeräte ununterbrochen zu betreiben. Dreiphasenmotoren werden dann über einen Kondensator gestartet.
  • Dreiphasig Kann auch in einigen Wohnungen und Häusern installiert werden. In der Regel wird hierfür ein zusätzlicher Antrag gestellt, mit dem die Notwendigkeit einer zusätzlichen Phase begründet wird. Es ist unersetzlich, wenn die Beheizung aller Flächen auf Kosten eines Elektrokessels erfolgt. Die meisten von ihnen sind in verschiedenen Produktionsstätten vertreten. Diese Option hat wiederum zwei Unterarten: Drei-Draht und Vier-Draht. Die ersten werden angewendet, wenn nur dreiphasige Verbraucher geplant sind. Letztere kommen mit Null, was bedeutet, dass Sie bei ordnungsgemäßer Verdrahtung und Verbindung problemlos herkömmliche 220-V-Einheiten verwenden können.

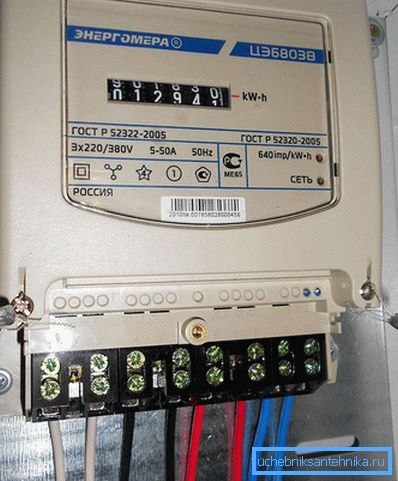

Dreiphasig

Abhängig von der Art der Verbindung zum zentralen Netz werden diese Arten von Drehstromzählern unterschieden:

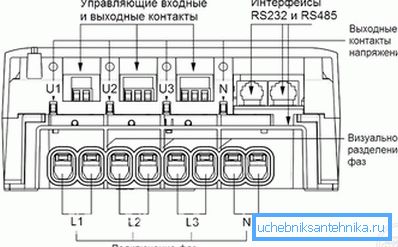

  • Dreiphasen-Durchgangszähler
    Direktfluss Auf dem Weg zum Gerät sind keine zusätzlichen Module installiert. Entsprechend der Markierung und der geplanten Verdrahtung werden die Kabel einfach in die Klemmen eingeführt. Produkte dieses Typs werden bei einer Gesamtlast verwendet, die 50 kW nicht überschreitet, und der Strom beträgt 100 A. Wenn jedoch das Vorhandensein von dreiphasigen Verbrauchern minimal ist oder sie unregelmäßig eingeschaltet werden, ist es wichtig, die Phasenungleichgewichte zu kontrollieren. Wenn der Wert 20% übersteigt, kann dies zum Ausfall eines der Leiter führen. Die Folge kann ein Fehler sein oder die Unfähigkeit, dreiphasige Einheiten zu starten.
  • Semi-indirekt Werden für die Fälle bereitgestellt, in denen die berechnete variable Last in Grenzwerten über 60 kW liegt. Die Hauptleitung wird dem Gerät über spezielle Stromwandler zugeführt. Während der Konvertierung gibt es einen gewissen Verlust. Wenn Sie die Rechnung bezahlen, müssen Sie die Messwerte mit einem Faktor multiplizieren, der auf den Konvertern angegeben ist. Es gibt 4 verschiedene Eingangsschemata: zehnadrige Stromwandler in einen Stern durch eine Prüfklemmenleiste mit kombinierten Strom- und Spannungskreisen.
  • Indirekt Am häufigsten für industrielle Zwecke verwendet. Wie in der vorherigen Ansicht sind sie über Spannungswandler angeschlossen, jedoch mit einer großen Spannung von 6-10 kV sowie Stromwandlern. In diesem Fall steigt die maximal zulässige Belastung erheblich an. Dies bedeutet, dass der Start der Motoren verschiedener Maschinen ohne großen Aufwand vonstatten geht. Haben ihre zwei Unterarten. Der erste ist für Transformatoren mit einem bestimmten Umrechnungsfaktor. Die zweite ist universell und unterstützt verschiedene Indikatoren.

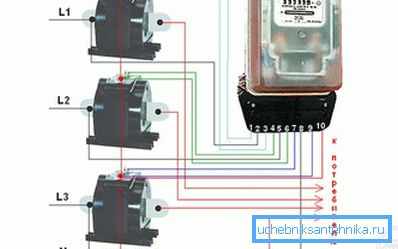

Dreiphasenzähleranschluss

Es gibt Lösungen, die einen engeren Fokus haben und in bestimmten Regionen, Orten oder je nach vorher vereinbarten Bedingungen angewendet werden. Zum Beispiel gibt es unter ihnen:

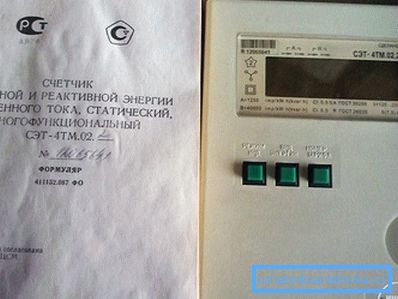

  • Aktiver und Blindenergiezähler
    Produkte, die Wirk- und Blindenergie messen. Die Energie, die der Verbraucher erhält und vollständig umgewandelt und verbraucht wurde, gilt als aktiv. Dies gilt beispielsweise für Glühlampen, elektrische Heizkörper, Kamine, Bügeleisen usw. In diesem Fall wird davon ausgegangen, dass das Gerät mit einer Leistung von 2 kW über einen bestimmten Zeitraum 2 kW verbraucht. Ganz anders ist die Situation bei den Geräten, in deren Bauweise Transformatoren, Kondensatoren und andere Komponenten vorhanden sind. Der Kern ihrer Arbeit liegt in der Tatsache, dass die zugeführte Energie zunächst teilweise gespeichert wird und erst dann in nützliche Arbeit umgewandelt wird. Zum Starten des Motors ist es beispielsweise erforderlich, einen Impuls in einem Kondensator zu speichern, der ihn dann an die Wicklungen weiterleitet. Dies gilt auch für gewöhnliche Haushaltsgeräte. Die Leistung von 1000 W kann auf der Bohrmaschine angegeben werden, tatsächlich werden jedoch 1700 W verbraucht. Um die exakte Zahl zu bestimmen, wird normalerweise der Koeffizient angegeben, in den die angegebene Leistung aufgeteilt werden soll. Sie kann im Bereich von 0,5 bis 0,9 liegen. Je höher sie ist, desto geringer ist der Verlust an Blindenergie. Zähler, die zwei Verbrauchsarten berücksichtigen, werden meistens in Industrieanlagen installiert, wo es eine große Anzahl von Hochleistungsgeräten gibt. In diesem Fall erhält das Unternehmen einen zweistelligen Auszug. In bestimmten Fällen können Verluste mit einem speziellen Modul kompensiert werden. Für den Durchschnittsmenschen wird der Verbrauch an Blindenergie nicht berücksichtigt.
  • Mit vorausbezahlten Preisen. Das Endergebnis ist, dass die Lieferung einer solchen Menge von Medien, die bezahlt wurden, verfügbar ist. Um die Daten an das Gerät selbst zu übertragen, werden Plastikkarten oder iButton-Schlüsselanhänger verwendet. In diesem Fall können Sie ohne Wartezeit oder Wartezeit bezahlen. Der Nachteil dieser Lösung besteht darin, bei Verspätung auch nur eine Zahlung zu deaktivieren.
  • Mit maximaler Belastungsgrenze. In diesem Fall ist in der Vorrichtung selbst eine Leistungssteuerschaltung implementiert oder ein Begrenzer eingebaut. Bei der ersten Variante wird beim Überschreiten des angegebenen Wertes ein Signal an die Trennvorrichtung gesendet, das auslöst. In der zweiten - das Power-Gerät selbst bricht die Kette. Die Installation solcher Produkte wurde bei der Entwicklung eines individuellen Plans zunehmend erforderlich. Dies ist auf das Bestreben zurückzuführen, in einem Bereich zu rationalisieren und einen einheitlicheren Verbrauch zu erreichen. In einigen Fällen kann dies zu Problemen führen. Wenn Sie möchten, können Sie neben Gas auch den Raum mit Elektrogeräten beheizen. Da eine solche Last nicht vorgesehen war, kommt es zu einem dauerhaften Stillstand. Bevor Sie eine solche Einheit installieren, müssen Sie alle Nuancen der maximal verfügbaren Leistung vereinbaren.

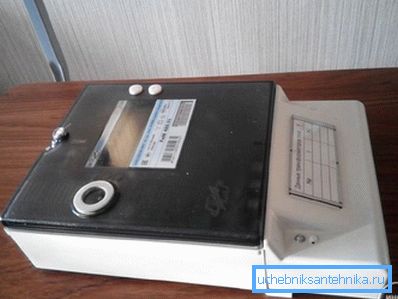

  • Mit Datenfernübertragung
    Mit drahtloser Datenübertragung oder Telemetrie. In diesem Fall kann das Gerät ein GSM-Funkmodul oder einen speziellen Port zum Lesen enthalten. Im ersten Fall wird die Aussage auch ohne Verwendung des Controllers an den Dienst gesendet. Im zweiten Fall muss nichts geschrieben werden, es reicht aus, die Daten mit einem speziellen Gerät zu lesen. Für den Endbenutzer macht dies fast keinen Unterschied, außer wenn jemand den Zähler betrügen möchte und das Verletzungssignal sofort übertragen werden kann.

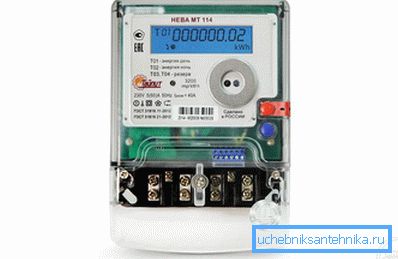

  • Einphasig Multitarif
    Einzeltarif und Multitarif. Die ersten werden in jeder Wohnung verwendet. Letzteres ist jedoch eine sehr rentable Lösung für diejenigen, die die Hauptdauer von Hochleistungsgeräten auf die Nachtzeit übertragen können. Der Kern der Idee ist wie folgt: Von 7 bis 23 Uhr basiert die Abrechnung auf einem Preis und bereits auf 23 auf einem anderen. Manchmal ist der Unterschied zwei oder mehr Male. In einigen Ländern wird nachts Strom kostenlos abgegeben, um die Bewohner zu ermutigen, solche Geräte zu installieren.
  • Mit der Fähigkeit, Strom zu verkaufen. In gewissem Sinne eine Neuheit, die jedoch aktiv in landwirtschaftlichen Betrieben eingesetzt wird, wo es ein System zur Umwandlung von Sonnenenergie oder Wärme in Elektrizität gibt. Bei einem aktiven Stromverbrauch an einem bedeckten Tag wird der fehlende Teil vom Lieferanten bezogen. Wenn es jedoch zu viel produziert wird, wird es dem Netzwerk übergeben und in der Aussage angezeigt. Unter idealen Bedingungen können Sie auf Null oder sogar ein Plus gehen.

Mit vorausbezahlten Preisen

Bestimmte Markierungen werden normalerweise auf den Messgeräten angebracht. Zum besseren Verständnis werden die Grundwerte beschrieben. Zum Beispiel bedeutet der Buchstabe P, dass es sich um ein Gerät für Blindenergie handelt, L - aktiv, O - einphasig, Y - universal. Abbildungen 3, 4 - Anzahl der Drähte in der Verbindung. Zusätzliche Boni im Gerät können die Hintergrundbeleuchtung des Displays sein, mit der Sie Messungen in dunklen Räumen vornehmen können. In anderen ist eine kleine Batterie eingebaut, mit der Sie auch ohne Strom Werte anzeigen können.

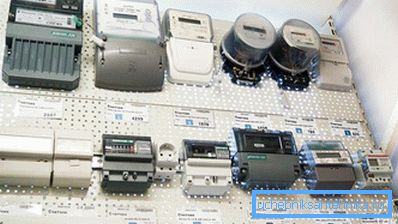

Bereich der Zähler

Arbeitsprinzip

Bis zu einem gewissen Punkt waren elektromechanische oder Induktionsvorrichtungen am häufigsten. Dies sind die Einheiten, in denen sich eine rotierende Scheibe befindet. Das Prinzip seiner Arbeit basiert auf dem Verhalten des Körpers in einem Induktionsfeld. Letzteres wird durch das Vorhandensein von zwei Spulen gebildet. Einer ist parallel geschaltet - eine Spannungsspule, der andere in Reihe - eine Stromspule. Zwischen ihnen beginnen magnetische Interferenzen zu fließen, die durch die Platte laufen und sie drehen lassen. Er wiederum setzt Bewegungszylinder mit Zahlen ein, die den Endwert des Verbrauchs darstellen. Je höher die Last ist, desto stärker ist die Interferenz, desto schneller dreht sich die Platte. Damit alle Prozesse auf diese Weise ablaufen, ist eine Phasenverschiebung von 90 ° erforderlich.

Induktionszähler-Betriebsschema

Die Vorteile solcher Geräte sind:

  • Hohe Zuverlässigkeit Sie können auch nach einem Kurzschluss nach Beseitigung aller Konsequenzen weiterarbeiten.
  • Lange Lebensdauer Der Countdown beginnt mit 15 Jahren und mehr. Einige Einheiten wurden 30 Jahre oder länger nicht ersetzt.
  • Keine zusätzliche Konfiguration erforderlich. Alles, was erforderlich ist, ist die richtige Verdrahtung.
  • Preiskategorie ist niedriger als bei elektronischen Geräten.
  • Anpassungsfähigkeit an Netzwerke von geringer Qualität.

Die Nachteile sind:

  • Verminderte Genauigkeit bei reduziertem Verbrauch. Dies ist auf eine Abnahme des elektromagnetischen Feldes zurückzuführen.
  • Kleine Klassengenauigkeit. Der Wert von 2 Einheiten wird nicht überschritten.
  • Fehler bei starker Änderung der Lastströme.
  • Einfache Implementierung des Schemas zum Abwickeln von Strom oder zum Stoppen der Platte.
  • Hoher inländischer Verbrauch. Ie Der Zähler selbst kann den Betrag für den Strombezug teilweise beeinflussen.
  • Es müssen zwei verschiedene Geräte zur Berechnung der aktiven und der elektrischen Blindenergie verwendet werden.
  • Relativ groß

Das Funktionsprinzip des elektronischen Zählers bleibt unverändert, die Komponenten haben sich jedoch geringfügig verändert. Anstelle von Wicklungen werden zwei Sensoren verwendet: Spannung und Strom. Nachdem sie das Signal empfangen haben, senden sie es an den Konverter. Seine Aufgabe ist es, das Signal in ein digitales Signal umzuwandeln und an den Mikroprozessor zu senden. Nach der Analyse werden die Daten auf einem integrierten Display oder einem anderen Gerät angezeigt.

Das Schema des elektronischen Zählers

Die Vorteile dieser Lösung sind:

  • Kompakte Abmessungen im Vergleich zu Induktionsgeräten.
  • Mangel an mechanischen Teilen, die am meisten Verschleiß unterliegen.
  • Hohe Genauigkeit.
  • Die Fähigkeit, ein einzelnes Produkt zum Zählen von Energie in verschiedene Richtungen zu verwenden.
  • Der minimale Fehler.
  • Die Fähigkeit, Messwerte aus der Ferne zu senden.
  • Der Vorteil der Berechnung von Verlusten in einem bestimmten Bereich.

Es gibt einige Mängel:

  • Instabilität des Netzwerks und starke Blitzeinwirkungen.
  • Preis hoch genug Besonders, wenn es um Multitariff-Geräte geht.
  • Schwierigkeiten bei der Durchführung von Reparaturarbeiten.
  • Empfindlichkeit gegenüber plötzlichen Temperaturschwankungen.
  • Die Komplexität der Bestimmung des Elements im Chip, das ausgefallen ist.

An einigen Orten ersetzen autorisierte Organisationen die Instrumente. Dies kann sowohl auf Kosten des Verbrauchers als auch kostenlos erfolgen. Es ist wichtig, diese Nuance vor der Installation zu klären.

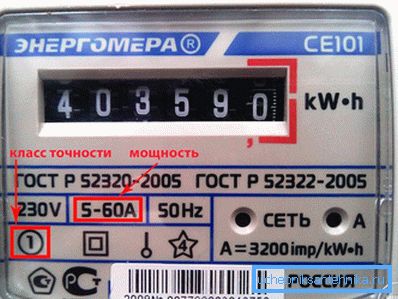

Genauigkeitsklasse

Genauigkeitsklasse

Die Genauigkeitsklasse gibt die Genauigkeit des Geräts an. Je größer die Zahl, desto höher der Defekt. Normalerweise geht es zu Gunsten des Verbrauchers. In dem Fall, dass Wahlfreiheit besteht, versuchen sie daher, bei einer vorteilhafteren Lösung zu bleiben. Insgesamt werden in Russland und einigen anderen Ländern folgende Mengen unterschieden:

  • 5,0;
  • 2,0;
  • 1,0;
  • 0,5;
  • 0,2.

Oft fehlt der Dezimalteil. In einigen Situationen wird der Buchstabe S hinzugefügt, der signalisiert, aus welchem ​​Material die Wicklungen bestehen. Die größte Abweichung besteht normalerweise in Induktionseinheiten, so dass die Bewohner von Häusern nur ungern durch moderne elektronische Geräte ersetzt werden.

Jemand versucht immer noch, das Messgerät auszutricksen, anzuhalten oder Anstrengungen zu unternehmen, um die Messwerte abzuwickeln. Meistens vergehen solche Tricks jedoch nicht ohne Folgen. Es ist immer einfach, verbrannte Kontakte zu verfolgen. Es droht eine erhebliche Geldstrafe.

Arten der Installation

In weniger Fällen ist die Installation des Zählers in der Wohnung oder im Haus erlaubt. Häufig werden sie zur Landung oder zur Vorderwand des Hauses getragen. Dies geschieht, um die Aufgabe des Benutzers zu komplizieren, Änderungen vorzunehmen. Es gibt zwei Hauptarten der Installation:

  • auf DIN-Schiene;
  • auf einem speziellen Stand.

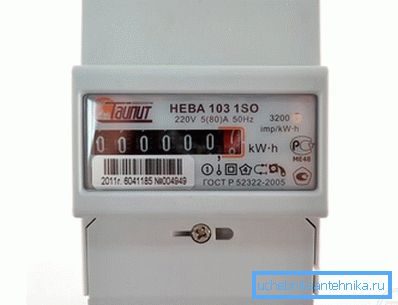

Mit fernbedienung

Im ersten Fall ist es vorteilhaft, das Gerät selbst und die Schalttafel zu kombinieren. Auf der Rückseite befindet sich eine spezielle Nut, die genau zu der Größe der Metallplatte passt. Die zweite Option wurde und wird in Privathäusern und Wohnungen verwendet. Gleichzeitig sind auf der Platine ein automatischer Schalter oder Stecker zum Schutz vor Überlastungen und Kurzschlüssen installiert.

Um Probleme mit dem Eindringen von Feuchtigkeit bei der Installation auf der Straße zu vermeiden, wird eine spezielle versiegelte Box verwendet. Es besteht normalerweise aus Kunststoff, der gegen UV-Licht beständig ist. Es ist wichtig, dass das Sichtfenster mit Glas bedeckt ist und nicht mit einem Polymerpflaster. Im zweiten Fall wird es mit der Zeit wolkig und muss entfernt werden, um Messwerte zu erhalten. Löcher für Wagen sollten auch mit speziellen Gummieinlagen verschlossen werden. Die Abmessungen und Parameter der Boxen für einphasige und dreiphasige Lösungen sind unterschiedlich.

Stellen Sie sicher, dass die Dichtung an ihrem Platz installiert wurde. Wenn es versehentlich beschädigt oder unterbrochen wurde, sollten Sie sofort die Steuerung informieren. Ohne dies rechtzeitig zu tun, wird es schwierig sein, eine kleine Strafe zu beseitigen.

Berechnung der Gesamtleistung und Stromstärke

Auswahl der Stromzähler

Die Durchführung solcher Berechnungen ist nicht nur für die korrekte Auswahl des Zählers nützlich, sondern auch für den Kauf von Drähten mit dem erforderlichen Querschnitt, die eine Beschädigung des gesamten Systems verhindern. Um dies zu realisieren, müssen Sie Folgendes tun:

  • Nehmen Sie ein sauberes Blatt Papier.
  • Listen Sie alle Geräte auf, die über das Netzwerk mit Strom versorgt werden.
  • Neben jedem von ihnen muss der Stromverbrauch neu geschrieben werden.
  • Am Ende werden die Werte summiert und die Summe angezeigt.

Es ist jedoch darauf hinzuweisen, dass nicht alle gleichzeitig arbeiten werden. Daher sollten Sie das auspacken, was am häufigsten mitgeliefert wird. Zusammenfassend lässt sich feststellen, ob genügend Automatik mit dem empfohlenen Wert des Stroms vorhanden ist. Wenn sich herausstellt, dass dies nicht der Fall ist, wird ein entsprechender Antrag mit der Aufforderung zur Erhöhung des Schwellenwerts eingereicht.

Es besteht die Meinung, dass das Gerät mit maximaler "Frische" gekauft werden sollte. Ein Teil dieser Ratschläge ist berechtigt. Es sollte jedoch daran erinnert werden, dass das Hauptdatum nicht das Veröffentlichungsdatum ist, sondern das Datum der letzten Kalibrierung. Zur Kennzeichnung wird die entsprechende Marke im Pass sowie auf dem Siegel angebracht.

Nachdem Sie den Artikel gelesen haben, können Sie zu den am Anfang stehenden Fragen zurückkehren und die fehlenden Leerzeichen eingeben. Mit allen Tipps können Sie genau das auswählen, was Ihnen persönlich passt.

Video

In diesem kurzen Video teilt der Experte seine Meinung zur Wahl des Schalters:
