Wie man heizung macht: 4 stufen des selbstentwurfs

Eines der schwierigsten Ingenieurnetze eines Wohnhauses und einer Stadtwohnung ist das Heizungssystem. Die für die Installation notwendigen Geräte und Dienstleistungen sind sehr teuer. Wenn Sie wissen, wie Sie mit Ihren eigenen Händen heizen, können Sie viel sparen, indem Sie die meiste Arbeit selbst erledigen.

Die folgenden Anweisungen werden Sie von unschätzbarem Wert unterstützen.

Stufe 1. Auswahl der Komponenten

Wie heizt man? Am einfachsten ist es, die Dienste von Spezialteams in Anspruch zu nehmen, die über weitreichende Erfahrung, Spezialausrüstung und Fähigkeiten verfügen, um damit arbeiten zu können. Diese Methode hat jedoch einen großen Nachteil - den Preis. Die Dienstleistungen von Lohnarbeitern sind ziemlich teuer und nicht jeder ist bereit, sich von so viel Geld zu trennen.

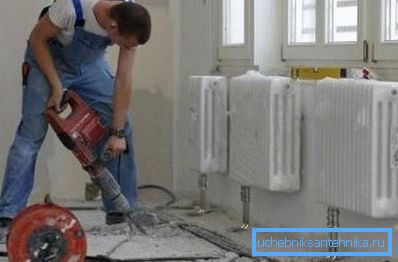

Die zweite Möglichkeit ist hausgemachtes Heizen. Trotz der Tatsache, dass Klimatechniknetze eines der am schwierigsten zu konzipierenden sind, können alle Arbeitsschritte von Ihnen selbst oder mit Hilfe eines Partners ausgeführt werden. In diesem Fall zahlen Sie nicht die Arbeit der Lohnarbeiter.

Leider ist es nicht möglich, die Heizung der Wohnung komplett auszurüsten, denn bevor Sie das Heizungssystem selbst herstellen, sollten Sie sich die nötigen Geräte, Materialien und Werkzeuge anschaffen.

Tipp! Um kein Geld für den Kauf von teuren Elektrowerkzeugen (Lötkolben, Mühle, Crimpapparate usw.) auszugeben, die überdies unwahrscheinlich sind, dass Sie dies in der Zukunft benötigen werden, wird empfohlen, sie zu mieten. Dieser Service wird in den meisten großen Baumärkten angeboten.

Heizkessel

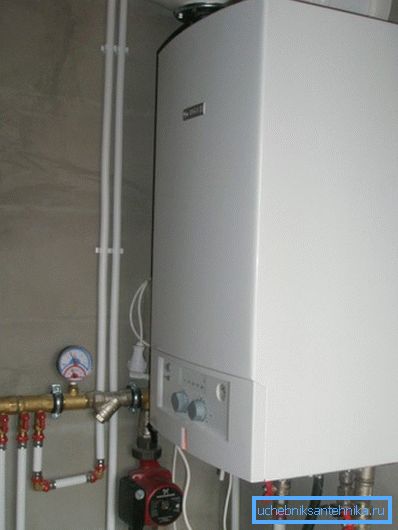

Sowohl das hausgemachte Heizsystem als auch das Klimanetzwerk der Klempnerbauer können nicht ohne das Hauptelement auskommen - der Heizkessel heizt das Heizmedium, das dann durch die in den Räumen installierten Rohrleitungen und Heizkörper strömt.

Unabhängig von der Vielfalt besteht jede Heizungseinheit aus zwei Hauptteilen:

• Brennkammern, in denen dieser oder jener Brennstoff verbrannt wird, wobei eine bestimmte Menge an thermischer Energie erzeugt wird;
• Wärmetauscher, durch den Kühlmittel zirkuliert, wobei Wärmeenergie durch die Wände aufgenommen wird.

Tipp! Es gibt Einkammer- und Zweikammerkessel. Die zweite heizt das Haus zusätzlich zum Heizen des Wassers auf, das dann für den häuslichen Bedarf verwendet wird.

Die vorhandenen Heizungen werden in der Tabelle näher beschrieben.

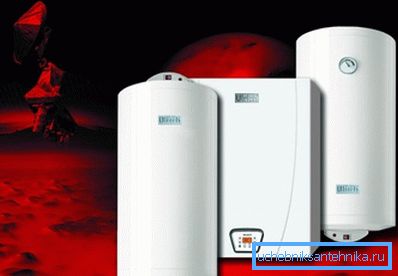

Tipp! Die Verwendung von Elektrokesseln ist zwar zu teuer, sie werden jedoch häufig als Zusatz- oder Reserveschaltung installiert. Wenn Sie zum Beispiel den Raum tagsüber mit einem Festbrennstoffkessel aufheizen, können Sie elektrisch verwenden, um nachts eine angenehme Temperatur zu erhalten.

Die Bewohner der Stadtwohnungen müssen mit der Heizung zufrieden sein, bei der das Kühlmittel zentral zugeführt wird. Und die Qualität lässt oft zu wünschen übrig.

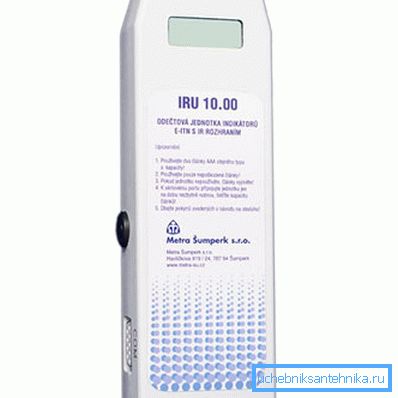

Um Geld zu sparen und nur für die zugeführte Wärmemenge zu zahlen, wird empfohlen, Heizkostenverteiler in der Wohnung zu installieren. Sie werden genau sagen, wie viel Wärme Sie verbraucht haben und wie viel Geld Sie dafür bezahlen müssen.

Pfeifen

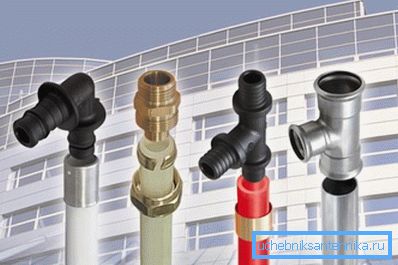

Um das Kühlmittel an Kühler abzugeben, die Objekte und Luft im Raum erwärmen, benötigen Sie Rohre. Es gibt eine große Anzahl von ihnen.

Die folgenden Typen sind am häufigsten:

• Stahl
• Kupfer;
• Edelstahl
• Polypropylen;
• aus dem genähten Polyethylen;
• Kunststoff aus Metall.

Beachten Sie! Fast alle hausgemachten Heizsysteme bestehen aus Kunststoffrohren. Sie sind leichter zu transportieren, zusammenzubauen und miteinander zu verbinden. Es ist nur notwendig, das richtige Material basierend auf dem Projekt des Klimanetzwerks auszuwählen.

Bei der Auswahl und beim Kauf von Pfeifen ist Folgendes zu beachten:

• Leistung der in Ihrem Haus installierten Heizausrüstung;
• die Methode der Verlegung der Haupt- und Versorgungsleitungen (kann offen und versteckt sein - unter dem Estrich oder in den Wänden);
• die Methode zur Organisation des Kühlmittelstroms im System (natürliche Einwirkung unter Schwerkrafteinwirkung und Zwangsumlaufpumpen);
• die Temperatur, auf die sich das Kühlmittel erwärmt (die meisten Polymere können nicht mehr als 95 ° C standhalten; in diesem Fall muss der Stahl montiert werden);
• Rohrverlegungsschema.

Der letzte Punkt ist sehr wichtig. Bevor Sie mit dem Heizen beginnen, müssen Sie unbedingt entscheiden, welcher Wärmeträgerkreislauf verwendet wird.

Es gibt drei:

1. Einzelrohr. Ein Rohr wird verwendet. Es wird ringförmig über alle Räume gelegt und dann werden Heizkörper seriell oder parallel daran angebracht. Der Hauptvorteil dieser Lösung ist die Wirtschaftlichkeit (schließlich wird ein Minimum an Teilen und Zubehör benötigt).

Was die Nachteile betrifft, gibt es hier noch viel mehr:

• die Unfähigkeit, das Kühlmittelvolumen und die Temperatur in jeder Batterie genau zu regulieren - wenn Sie ein Thermoventil an der Düse installieren, wird der Wasserfluss nicht nur in einem Kühler, sondern auch in allen weiter montierten Elementen begrenzt;
• ungleichmäßige Wärmeverteilung - Batterien, die näher am Kessel installiert sind, erwärmen sich besser als die am weitesten entfernten;
• Unmöglichkeit der Reparatur - Im Falle eines Defekts oder Auslaufens einer der Batterien kann diese nicht vom gemeinsamen Stromkreis getrennt, ersetzt oder repariert werden, ohne dass der Betrieb des gesamten Systems unterbrochen wird.

Überbrückungen helfen, die Mängel teilweise auszugleichen. Dies sind Rohrabschnitte mit kleinerem Durchmesser, die die Einlass- und Auslassrohre von Heizkörpern verbinden. Mit ihnen können Sie am Einlass ein Ventil installieren und die Batterie vom System trennen. Gleichzeitig steigt der Materialverbrauch unwesentlich an.

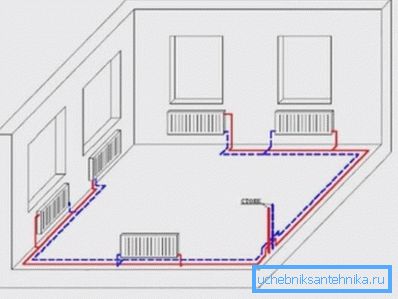

1. Twin Tube. In diesem Schema gibt es zwei Rohre: Eine Kühlflüssigkeit wird den Batterien zugeführt, die andere fließt zum Kessel zurück. Effizientere und teure Art, Heizungen zu organisieren.

Die positiven Aspekte der Verwendung des Zwei-Rohr-Systems sind offensichtlich:

• Mit manuellen oder automatischen Ventilen können Sie die Temperatur jedes Heizkörpers einstellen, um das angenehmste Mikroklima zu erreichen.
• die vom Kühlmittel übertragene Wärmeenergie wird gleichmäßig verteilt;
• Wenn die Batterie ausläuft, können Sie das Absperrventil schließen und das beschädigte Element zur Reparatur oder zum Austausch demontieren.

Mit dem Zweirohrsystem können Sie mehrere Heizkreise organisieren: für die erste und zweite Etage, für Heizkörper und Fußbodenheizung, für Wohnzimmer und Schlafzimmer usw. In diesem Fall wird ein hydraulischer Verteiler zum Heizen verwendet - eine Leitung mit kleineren Düsen, die den Wasserfluss steuert.

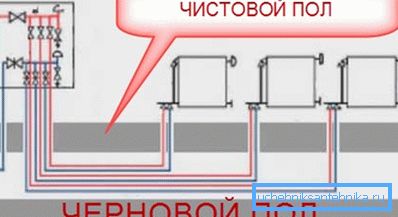

1. Ray. Das flexibelste und vielseitigste System. In diesem Fall tritt das Kühlmittel in den Verteilerschrank ein, in dem die Kollektoren installiert sind. Bei letzteren verbinden Sie mit einem Paar von Rohren (Vor- und Rücklauf) alle Batterien im Haus.

Mit dem Strahlungssystem ist es möglich, das Mikroklima im Haus von einem einzigen Punkt aus zu regulieren und den Kühlmittelfluss auf beliebige Weise zu organisieren.

Dieses Heizschema weist jedoch mehrere Merkmale auf, die seine weite Verbreitung verhindern:

• Die Installation erfordert eine große Anzahl von Rohren, da von jedem Kühler ein Rohrpaar zum Verteiler geleitet werden muss.
• es ist nur eine versteckte Verlegung von Autobahnen möglich, da es unwahrscheinlich ist, dass große Rohrfahnen ästhetisch ansprechend gestaltet werden können;
• In einem Strahlsystem kann ein effizienter Fluss des Wärmeträgers nur mit Hilfe von Pumpen organisiert werden.

Nachdem Sie sich mit der Anordnung der Dichtung befasst haben, können Sie mit der Auswahl der Batterien fortfahren.

Heizkörper

Wie bei Rohren unterscheiden sich Kühler vor allem hinsichtlich des Herstellungsmaterials.

Bei der Bauanwendung solcher Batterien:

1. Gusseisen. Unterschied im großen Gewicht und in der Haltbarkeit. Die Nachteile sind Zerbrechlichkeit und nicht sehr attraktives Aussehen. Sie zeichnen sich durch eine hohe thermische Trägheit aus und eignen sich daher schlecht für die Installation autonomer Heiznetze mit geschlossenem Kühlmittelkreislauf.

Andererseits werden Graugussbatterien häufig in Wohnungen installiert, die an eine Zentralheizung angeschlossen sind, wo die Qualität des Wärmeträgers (sowohl seine physikalische als auch chemische Zusammensetzung) zu wünschen übrig lässt. Es ist nur erforderlich, die Batterien vor Wasserschlägen zu schützen, indem an den Düsen Absperrventile installiert werden.

1. Stahl. Eine der billigsten und effektivsten Optionen für Ihr eigenes Heizungsnetz. Batterien sind kostengünstig, einfach zu installieren und sehen gut aus.

Der einzige Nachteil ist eine starke Korrosionsanfälligkeit. Das Kühlmittel kann über einen längeren Zeitraum (z. B. im Sommer) nicht aus dem System abgelassen werden, da sonst Stahlelemente durch Rost schnell unbrauchbar werden.

1. Aluminium. Sie zeichnen sich durch höchste Leistung auf dem Markt aus und zeichnen sich durch ein hervorragendes Erscheinungsbild aus. Aufgrund des hohen Wärmeübergangskoeffizienten können Sie ein Minimum an Heizkörperteilen verwenden, um den Raum effektiv zu erwärmen.

Aluminiumbatterien vertragen sehr schlecht die Einwirkung aggressiver Elemente, die in Wasser gelöst sind. Schon geringste Abweichungen in der chemischen Zusammensetzung des Kühlmittels können Schäden verursachen.

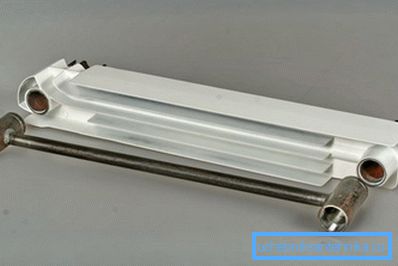

1. Bimetall. Diese Batterien haben die höchsten Verbrauchereigenschaften, was sich im Preis widerspiegelt. Sie haben alle Vorteile von Aluminiumheizkörpern, sind jedoch frei von ihren Nachteilen.

Das Kühlmittel zirkuliert durch den Stahlrahmen und kommt nicht mit dem Aluminiumwärmetauscher in Kontakt. Als Ergebnis haben wir mehr Leistung und nicht weniger Haltbarkeit.

Wenn Sie keine Angst vor dem Preis haben, können Sie sicher Bimetallheizungen kaufen. Sie werden von der Wahl nicht enttäuscht sein.

Stufe 2. Berechnung der Systemleistung

Ein selbstgebautes Heizungsnetz heizt das Haus nur dann effektiv, wenn der Kessel mit der erforderlichen Kapazität ausgewählt und installiert wird. Dies kann nicht "auf Sicht" erfolgen, da andernfalls die Heizleistung des Heizgeräts entweder nicht für alle Räume im Haus ausreicht, oder Sie zahlen für ineffizient verbrannte Kühlmittel zu viel.

Verwenden Sie die folgende Formel, um den gewünschten Wert zu ermitteln:

M_zu = K_n * S / 10, wobei:

• Zu_n - ein Korrekturfaktor in Abhängigkeit vom Ort, an dem das Haus gebaut wird;
• S ist der Bereich aller beheizten Räume der Wohnung.

Tipp! Es ist wünschenswert, zu dem als Ergebnis der durchgeführten Berechnungen erhaltenen Wert etwa 20% hinzuzufügen, wobei unvorhergesehene Faktoren berücksichtigt werden: ein Leistungsabfall aufgrund von niedrigem Gasdruck, zu kalten Wintern, der Verwendung von heißem Wasser usw.

Stufe 3. Berechnung der Kühlmittelmenge

Es ist ebenso wichtig zu berechnen, wie viel Kühlmittel erforderlich ist, um das System zu füllen.

Die Berechnungen werden wie folgt durchgeführt:

• Das Volumen der Batterien erhalten wir durch Multiplikation des inneren Volumens jedes Abschnitts (in der Begleitdokumentation für die Heizkörper angegeben) mit ihrer im Haus angebrachten Nummer.
• Wir erhalten das Volumen der Rohre, indem wir die Fläche ihres inneren Abschnitts mit der Gesamtlänge der Zu- und Abführleitungen im System multiplizieren.
• wir erhalten das Gesamtvolumen des Systems und addieren die beiden vorherigen Zahlen.
• wir finden die Temperaturdifferenz des Kühlmittels - vom Maximalwert subtrahieren wir die Wassertemperatur im Absperrsystem;
• Wir finden das Volumen des Kühlmittels in heißem Zustand (dazu benötigen wir den Wärmeausdehnungskoeffizienten der von Ihnen verwendeten Flüssigkeit bei einer bestimmten Temperatur - für Wasser bei 80 Grad beträgt es 5,87 * 10)^-4).

Der erzielte Wert ist nicht nur beim Kauf von Frostschutzmitteln oder beim Bereitstellen der gewünschten Menge an enthärtetem Wasser wichtig. Konzentrieren Sie sich auf die Menge des Kühlmittels und wählen Sie einen Ausdehnungsbehälter (dessen Volumen mindestens 10% der im System zirkulierenden Flüssigkeit enthalten muss).

Phase 4. Installation

Nachdem wir die notwendigen Materialien und Zubehörteile gekauft haben, machen wir die Heizung mit eigenen Händen weiter. Der Prozess ist nicht besonders schwierig. Die Hauptsache ist, sich strikt an das vom Architekturbüro erstellte Ingenieurprojekt oder an eine persönlich erstellte Skizze zu halten.

Achten Sie während der Arbeit auf folgende Nuancen:

1. Heizstrahler müssen so unter Fensteröffnungen platziert werden, dass ihre Länge der Fensterbreite entspricht. Dadurch werden erhebliche Wärmeverluste durch die Fenster erheblich reduziert (insbesondere wenn dort Fensterblöcke von geringer Qualität installiert werden).

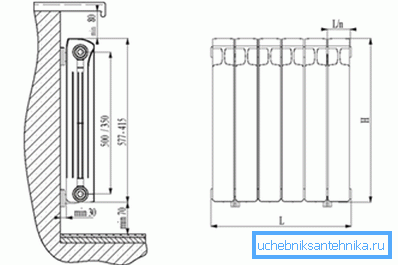

2. Der Abstand vom Boden zur Unterkante der Batterie und vom Fensterbrett nach oben sollte nicht weniger als 10 cm betragen, da sonst die Luftzirkulation gestört wird und die Effizienz der Konvektionsheizung abnimmt.

1. Alle Heizkörper im Raum sollten sich auf derselben Ebene befinden. So wird das Kühlmittel gleichmäßiger verteilt und das Aussehen der Heizelemente bringt keine Dissonanz in das Innere des Raumes.
2. Die Kanten jedes Abschnitts der Batterie müssen senkrecht sein. Eine horizontale Platzierung ist nicht zulässig.
3. Unabhängig vom Rohrverlegungsschema muss mindestens ein Kühlmittelablassventil installiert werden, das bei einem vollständigen Flüssigkeitsaustausch verwendet wird.

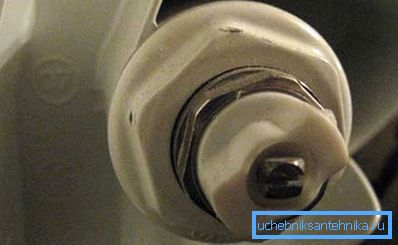

4. Um die Bildung von Luftstopfen zu vermeiden, muss an der Oberseite jeder Batterie auf der dem Einlass gegenüberliegenden Seite der Mayevsky-Kran befestigt werden. Es ist auch ratsam, Luftventile in schwierigen Abschnitten der Rohrleitungen zu installieren, in denen eine Lüftung erwartet wird.

Am Ende der Arbeit ist ein Testlauf erforderlich. Dazu wird ein Wärmeträger in die Rohre gegossen, danach steigt der Druck leicht über die Norm und der Kessel wird gestartet.

Das Klimanetzwerk sollte mindestens 24 Stunden in diesem Modus arbeiten. Wenn Lecks entdeckt werden, müssen sie repariert werden.

Fazit

Viele Hausmeister fragen sich, wie sie es selbst machen: Heizen, Abwasser, Belüftung, Klempnerarbeiten und so weiter. Sie haben bereits die Antwort auf die erste Frage erhalten. Übrigens - siehe Video in diesem Artikel.
