Wie man die benötigte leistung von heizkörpern ermittelt -

Bevor Sie einen Heizkörper kaufen, müssen Sie die erforderliche Wärmeleistung dieses Geräts kennen. Tatsächlich wird auf der Grundlage dieser Daten die Auswahl der Anzahl von Abschnitten durchgeführt. Wenn Sie die Berechnungsstufe überspringen, kann dies zu einer Verletzung des Mikroklimas im Raum führen. Daher ist es hilfreich, sich mit der Berechnungsmethode vertraut zu machen.

Über die Berechnung des Heizungssystems

In dieser Phase muss sichergestellt werden, dass die Heizleistung des Heizungskühlers während der kältesten Zeit der Heizperiode eine konstante Temperatur im Raum bietet. Die Ermittlung der Leistung des Heizungskühlers ist notwendig, um die erforderliche Anzahl von Segmenten zu bestimmen (siehe auch Artikel Heizungsanschluss in einem zentralen oder autonomen System).

Beachten Sie! Um den Betrieb der Heizbatterie stufenlos einstellen zu können, ist der Einbau eines Thermostats nicht überflüssig.

Der gesamte Prozess wird in mehreren Schritten durchgeführt:

• Wärmeverluste durch die umschließenden Strukturen werden berechnet;
• gemäß der technischen Dokumentation wird die Wärmeübertragung eines Segments des ausgewählten Kühlers ermittelt;

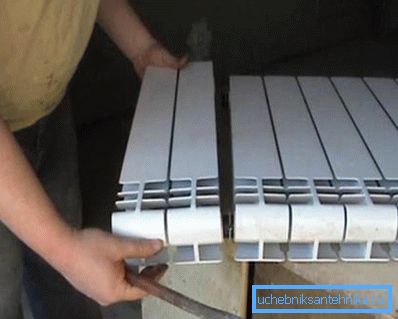

• Berechnen Sie die erforderliche Anzahl von Batteriesegmenten.

Wärmeverlustberechnung

Dies ist der erste Schritt, wenn es darum geht, die Leistung eines Heizungsheizkörpers zu bestimmen.

Wärme wird verbraucht durch:

• Außen- und Innenwände (wenn der Raum von einem ungeheizten Raum begrenzt ist);
• Boden;
• Decke;
• Fenster und Türen.

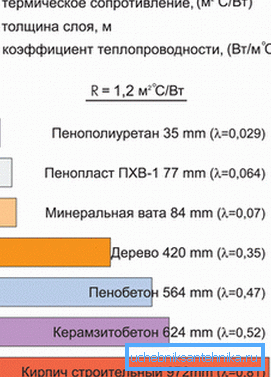

Die Berechnung der Verluste erfolgt unter Berücksichtigung der Art und Dicke des Materials, die Formel wird verwendet

in dieser Formel

• Q - Wärmeverlust;
• S - Bereich des Raumes, m²;
• ?t ist die Temperaturdifferenz innerhalb und außerhalb des Raumes? С;
• ? - Referenzwert - Wärmeleitfähigkeitskoeffizient W / m •? С;
• v - Dicke der Gebäudehülle, m.

Unter dem Gesichtspunkt des Wärmeverlusts befinden sich die oberen Etagen in einer nachteiligen Position, da sich ein unbeheizter Dachboden über ihnen befindet und der Außenwind stärker ist. Für sie kann der resultierende Wärmeverlust um etwa 10% erhöht werden.

Beachten Sie! Bei der Berechnung müssen Sie die Belüftung nicht vergessen, da der Luftaustausch im Winter nicht aufhört. Zu diesem Zweck wird ein Multiplikationsfaktor 1,1 - 1,4 eingeführt. Größere Bedeutung wird der intensiven Belüftung von Wohnungen zugemessen.

Berechnung des Kühlers

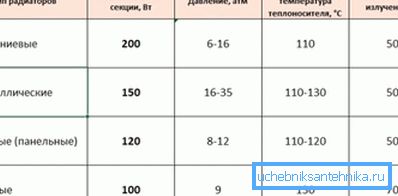

Wenn Sie Daten über den Wärmeverlust haben, können Sie mit der Auswahl der Batterie fortfahren. Gleichzeitig muss die Effizienz der Vorrichtung berücksichtigt werden, zum Beispiel ist die Leistung von Stahlkühlern bimetallischen Pendants unterlegen.

Die erforderliche Anzahl von Segmenten ist definiert als das Verhältnis von Wärmeverlust zu Wärmeübertragung eines Segments. Aber die Wärmeabgabe - der Passwert, muss der Hersteller für jedes Modell des Kühlers angeben. Die verwendete Formel lautet:

in dieser Formel:

• n ist die Gesamtzahl der Batterieabschnitte, PC;
• Q - Wärmeverlust, W;
• N - Potenz eines Abschnitts, W.

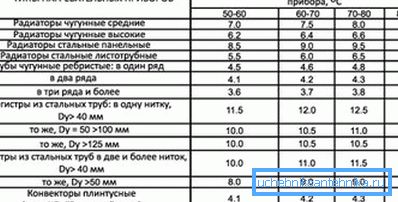

Es ist zu beachten, dass die Passdaten der Leistung des 1. Segments für eine bestimmte Temperaturdifferenz (normalerweise 90/70) angegeben sind. In diesem Fall ist die Temperatur des Kühlmittels jedoch häufig unterschiedlich und die Wärmeübertragung der Heizbatterie variiert. Beispielsweise sinkt die Leistung von Gussradiatoren, wenn sich die Temperaturdifferenz von 80-100 auf 50-60 ändert, um etwa 15-20%.

Um die Leistung des Segments mit einem beliebigen Temperaturkopf zu berechnen, verwenden Sie die Formel

in dieser Formel

• k - Wärmeübertragung, Passwert, W / m²• mit;

• A - Abschnittsfläche, m²;
• ?T - Temperaturdruck? С. Berechnet nach der Formel

T_unter und t_arr - die Temperatur des Kühlmittels am Eingang der Batterie und aus dieser heraus? Mit;

T_zimmer - Raumtemperatur, C.

Vereinfachte Methode

Wenn alle Arbeiten im Haus von Hand erledigt werden, begnügen sich die Menschen häufig mit einer ungefähren Auswahl, anstatt eine detaillierte Berechnung durchzuführen. Es sei darauf hingewiesen, dass das Ergebnis in diesem Fall, obwohl es nicht sehr genau ist, für die Auswahl des Kühlers herabgesetzt wird.

Es gibt mehrere Möglichkeiten, die Berechnung zu approximieren:

• Bei Standardparametern (Deckenhöhe im Raum bis zu 3 m, Kühlmitteltemperatur 85-90 ° C, 1 Fenster und 1 Tür im Raum) kann die Abhängigkeit von 100 W / 1 m verwendet werden² Platz. Für einen Raum von beispielsweise 20 m² benötigen eine Batterie, die eine Heizleistung von 2 kW liefern kann;

Beachten Sie! Für Eckräume sowie Wohnungen in den oberen Etagen wird ein Multiplikationsfaktor von 1,2 eingeführt. Der Preis für Batterien ist nicht so hoch, daher ist es besser zu irren.

• Die Berechnung kann unter Berücksichtigung des Rauminhaltes durchgeführt werden. In diesem Fall wird davon ausgegangen, dass die Wärmeleistung von 200 W 5 m betragen kann.³ Raum Raum.

Beachten Sie! Die Praxis zeigt, dass das Ergebnis in diesem Fall um etwa 10% überschätzt wird.

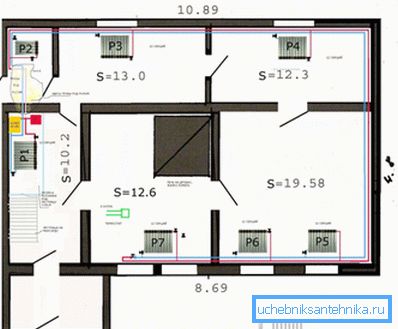

Die Ergebnisse für beide Methoden sollten ungefähr gleich sein. Es ist bequemer, sie mit einem bestimmten Beispiel zu vergleichen. Angenommen, Sie müssen einen Heizkörper für einen Raum mit Abmessungen von 5x5x3 Metern abholen. Er verfügt über 1 doppelt verglaste Fenster und 1 Innentür. Die Wohnung befindet sich in der unteren Etage.

Die erste vereinfachte Berechnungsmethode umfasst die folgende Abfolge von Aktionen:

• bestimmt durch die Fläche des Raumes 5x5 = 25m²;
• unter Berücksichtigung des Anteils von 100 W / 1 m², bestimmt die Leistung des Gerätes, in unserem Fall 2,5 kW;
• Die Leistung eines Abschnitts eines bestimmten Kühlers wird aus den Reisepassmerkmalen geschrieben. Wenn Sie beispielsweise das Aluminiummodell A350 wählen, kann 1 Segment 138 Watt thermische Energie abgeben;
• gezählt die Anzahl der Segmente, 2500/138 = 18,12 - 19 Stück.

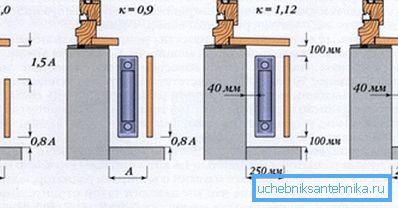

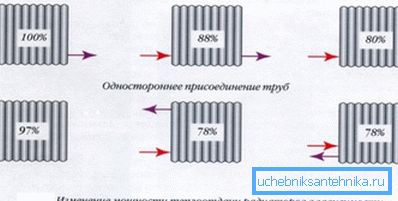

Beachten Sie! Die Verbindungsmethode spielt auch eine große Rolle für die Gleichmäßigkeit des Aufwärmens und damit der Wärmeübertragung.

Wenn Sie an der zweiten Methode arbeiten, sieht die Anweisung folgendermaßen aus:

• unter Berücksichtigung des Anteils von 200 W / 5 m³ Bestimmen Sie, wie viel Luft 1 Abschnitt der ausgewählten Batterie erwärmen wird. In unserem Fall wird 1 Abschnitt 3,45 m warm³;
• bestimmen Sie die Lautstärke des Raumes 5 • 5 • 3 = 75 m³;
• zählt die Anzahl der Abschnitte 75 / 3.45? 22 Abschnitte.

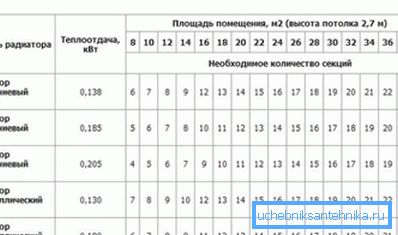

Der Fehler bei der Berechnung der 2. vereinfachten Methode betrug 13,6%, was für eine ungefähre Berechnung nicht so schlimm ist. Die erzielten Ergebnisse stimmen ungefähr mit den Empfehlungen des Herstellers (in der Tabelle gezeigt) überein.

Zusammenfassend

Um ein normales Mikroklima in Innenräumen aufrechtzuerhalten, muss ein Gleichgewicht zwischen dem Wärmeeintrag und dem Wärmeverlust hergestellt werden. Diese Bedingung kann nur erfüllt werden, wenn das Heizsystem im Allgemeinen und die Heizkörper im besonderen richtig berechnet werden. Die in dem Artikel vorgeschlagenen Berechnungsmethoden können durchaus zur Auswahl der Anzahl von Abschnitten einer Heizungsbatterie in einer Wohnung oder einem Privathaus verwendet werden (hier erfahren Sie, wie Sie einen Heizungskühler mit improvisierten Mitteln befestigen können).

Das Video ist eine kurze Anleitung zur Berechnung der Heizbatterie.
