Wie man die batterieheizung antippt

Unter den klimatischen Bedingungen unseres Landes kann auf eine Heizungsanlage nicht verzichtet werden. Für den effektiven Betrieb von Kühlern mit Wasserkühlung müssen diese zusätzlich mit Kränen ausgestattet sein. Dies können Ventile sein, die den Kühlmittelfluss in die Batterie regulieren, ein Thermostat oder ein spezielles Mayevsky-Ventil, das dazu dient, Luft aus dem System zu entfernen. In diesem Artikel wird beschrieben, wie Sie die Heizbatterie anzapfen können, welche Nuancen und Schwierigkeiten dies gibt.

Welche Ventile werden verwendet?

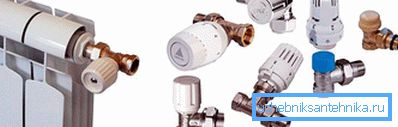

Arten von Hähnen zum Heizen

Wenn Sie sich für den Einbau eines Wasserhahns an einem Heizkörper entschieden haben, müssen Sie zuerst deren Varianten verstehen. Zu diesem Zweck können Sie die folgenden Ventiltypen verwenden:

  • Kugelflansch;
  • Kugelkupplung;
  • Ventilkupplungen;
  • nadelförmig.

Jedes Design hat seine eigenen Merkmale. Zum Beispiel kann ein Flanschkugelhahn nur zwei Positionen haben. Sie ist entweder vollständig geöffnet und lässt den gesamten Durchfluss durch oder blockiert den Kühlmittelfluss vollständig. Solche Strukturen werden hauptsächlich nur für die vollständige Überlappung von Pipelines verwendet.

Kugelhahn

Kupplungskugelhähne haben bei der Durchflusssteuerung keine große Flexibilität. Mit ihrer Hilfe können Sie den Kühlmittelstrom im Kühler schließen oder öffnen. Aufgrund dieser Besonderheit werden Kupplungskugelhähne meistens für die Installation in Batterien verwendet, bei denen sie den Kühlmittelfluss nicht regulieren müssen.

Ventilhahn

Kupplungsventilkonstruktionen sind in der Durchflusssteuerung flexibler. Mit ihrer Hilfe ist es möglich, den Kühlmittelstrom in den Heizkörper um die vom Benutzer benötigten Werte zu reduzieren oder zu erhöhen. Aufgrund dieser Besonderheit werden Kupplungskugelhähne meistens verwendet, wenn sie an Batterien montiert werden.

Mayevskys Kranich

Nadelkrane stehen alleine. Solche Konstruktionen (manchmal auch "Mayevsky" -Kräne genannt) werden verwendet, um Luft aus dem Heizungssystem zu entfernen. Es verwendet ein Nadelventil, das mit einem Schlüssel oder einem einfachen Schraubendreher geöffnet wird.

Jeder Krantyp wird an einem bestimmten Ort installiert. An den Einlassrohren sind Kuppelkugelstrukturen montiert, mit denen der Kühlmittelstrom in den Kühler eingestellt wird. Ein "Mayevsky" Kran oder Nadelgerät wird vom Ende der Batterie (im oberen Teil) auf der dem Einlassrohr gegenüberliegenden Seite platziert. Hier gelangt die Luft in das Heizungssystem.

Installation des Kugelhahns

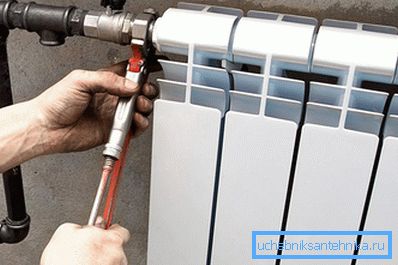

Einbau des Kugelhahns am Batra

Die Installation eines Krans für den Kühler sollte ohne Kühlmittel in der Anlage erfolgen. Daher sollten Reparaturarbeiten in der warmen Jahreszeit ausgeführt werden. Der Fortschritt der Installation eines Kugelhahns sieht folgendermaßen aus:

  • Wählen Sie zunächst einen geeigneten Installationsort aus. Der Hahn muss stehen, bevor Sie das Rohr an die Batterie anschließen. Wenn Ihr System einen Jumper vorsieht, der die Einlass- und Auslassleitungen verbindet, wird das Ventil dahinter platziert. Es ist notwendig, die Verwendbarkeit zu überprüfen. Nach dem Einbau sollte das Ventil leicht zu schließen und zu öffnen sein, ohne auf Hindernisse zu stoßen.
  • Installieren Sie den Kran. Wenn die Installation gleichzeitig mit der Installation von Heizkörpern durchgeführt wird, wird der Hahn einfach mit dem Rohr verschraubt. Wenn Sie an einem bereits funktionierenden System arbeiten, müssen Sie einige Vorarbeiten durchführen. Das erste geschnittene Stück Rohr. Dann wird an seinen Enden eingefädelt und das Aufwickeln erfolgt. Danach kann der Kran montiert werden. In diesem Fall sollte ein Band oder ein anderes geeignetes Isoliermaterial verwendet werden.
  • Der letzte Schritt besteht darin, die Dichtheit der Verbindung (vorzugsweise unter Druck) zu überprüfen. Dazu füllt sich das System langsam mit Wasser und erhöht erst dann den Druck.

Bevor Sie einen Kran für den Einbau in eine Batterie kaufen, müssen Sie die Übereinstimmung des Durchmessers mit dem Rohrabschnitt überprüfen.

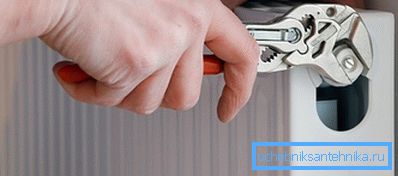

Installation des Krans Mayevsky

Installation des Krans Mayevsky

Nadelvorrichtungen oder Mayevsky-Krane sind in zwei Ausführungen erhältlich:

  • mechanisch;
  • automatisch.

Im ersten Fall wird die Luft manuell aus dem System abgelassen. Solche Strukturen werden in Mehrfamilienhäusern installiert. Sie sind nicht so empfindlich für die Qualität des Kühlmittels.

Crane Mayevsky automatisch

Der Kran von Mayevsky ist am höchsten Punkt der Heizungsanlage installiert, dh am oberen Ende des Kühlerendes auf der dem Eingang gegenüberliegenden Seite. An dieser Stelle sammelt sich Luft in der größten Menge.

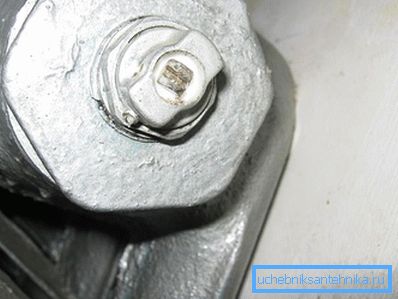

Mayevskys Kranich auf der Roheisenbatterie

Der Einbau eines Nadelventils in eine Graugussbatterie ist nicht allzu schwierig. Stellen Sie vor Beginn der Arbeit sicher, dass die Kühlerendkappe eine Öffnung für die Installation des Geräts aufweist. Wenn keine vorhanden ist, kaufen Sie einen weiteren Stub. Sie können selbst ein Loch bohren und das Innengewinde durchtrennen, aber solche Verfahren sind nicht für jeden etwas. Daher ist es besser, einen vorgefertigten Stopfen mit einem Loch zu kaufen.

Vor der Installation muss der Kühlmittelfluss in das System gesperrt werden. Es ist besser, wenn Sie bereits Wasserhähne an den Einlass- und Auslassrohren haben, die zum Kühler führen. In diesem Fall reicht es aus, sie abzuschalten und das Wasser aus der Batterie abzulassen.

Dann schrauben Sie die Kappe ab, platzieren Sie den Mayevsky-Kranich darauf und bringen Sie ihn wieder an seinen Platz. Gleichzeitig ist es notwendig, die korrekte Ausrichtung des Hahnlochs zu erreichen - es sollte von der Wand weg und etwas nach unten schauen. In diesem Fall verursacht der Luftabstieg keine Probleme in Form schmutziger Streams auf der neuen Tapete. Um solche Probleme zu vermeiden, können Sie mit einem Wasserhahn umgehen, in dem Sie die Richtung des Luftstroms einstellen können, der die Flüssigkeit verlässt.

Video

Sehen Sie, was Armaturen und Armaturen für den Kühler sind:

In diesem Video können Sie sehen, wie der Wasserhahn von Mayevsky in einem Heizkörper montiert ist:
