Wie lassen sich heizkörper ohne den einsatz komplexer

Batterien, deren Preis niedrig ist, sind die am häufigsten verwendeten Heizgeräte: in Wohngebäuden, Gewerbe, Industrie und öffentlichen Gebäuden. Sie bestehen aus mit Kühlmittel gefüllten Metallhohlelementen.

Wenn sie erhitzt werden, geben sie Energie in die Räume.

Komponenten von Berechnungen

1. Bevor Sie Geräte kaufen, sollten Sie auf ihre beiden technischen Merkmale achten: Leistung und Druck der Wärmeträgerflüssigkeit.
2. Es ist notwendig, nicht nur die Anzahl der darin enthaltenen Geräte und Elemente zu berechnen, sondern auch das Material der Heizkörper zu wählen.
3. Die Hauptsache, die bestimmt werden muss, ist die Fähigkeit eines Abschnitts, die maximale Menge an Wärmeenergie freizusetzen. Das heißt, Sie müssen wissen, wie Sie die Leistung von Heizkörpern berechnen.
4. Dieser Wert dient als Berechnungsgrundlage für das gesamte Heizungssystem.

Leistungsberechnung

1. Die Anweisung sagt, dass bei 1 m? Räume benötigen 100 Watt Wärme. Wenn Sie dies wissen, können Sie die Anzahl der benötigten Radiatoren bestimmen. Daher müssen Sie zuerst den zu beheizenden Bereich des Raums kennen.
2. Bei der Berechnung sollte auch die Höhe des Raumes, die Anzahl der Türen und Fenster sowie das Material berücksichtigt werden. Diese Faktoren bestimmen den Wärmeverlust im Raum.
3. Bevor Sie einen Heizkörper berechnen, sollten Sie die niedrigste Temperatur in Ihrem Gebiet und die Temperatur des Wärmeträgers in einem bestimmten Zeitraum des Jahres ermitteln.

Beachten Sie! Alle Berechnungen müssen mit den Koeffizienten erfolgen, sie sind im SNiP enthalten. Mit diesen Zahlen können Sie die Heizleistung genau bestimmen.

Die vorläufige Berechnung ist einfach: Sie müssen die Raumfläche mit 100 Watt multiplizieren. Solche Berechnungen sind jedoch nicht genau. Sie anpassen und benötigen Koeffizienten.

Leistungskorrekturfaktoren

Es gibt zwei Arten von Faktoren: Verringerung und Erhöhung der Leistung (siehe auch Artikel Zwei- oder Einrohrheizung - die ewige Frage).

Der erste von ihnen wird in den folgenden Fällen angewendet.

1. Wenn die Fenstereinheiten Mehrkammer-Kunststofffenster sind, wird die vorläufige Zahl mit 0,2 multipliziert.
2. Wenn die Raumhöhe geringer als der Standard (3 Meter) ist, ist der Reduktionsfaktor das Verhältnis der tatsächlichen Höhe zum Standardäquivalent. Wenn also die Raumhöhe 7 m beträgt, gilt der Koeffizient: 2,7: 3 = 0,9.
3. Wenn der Heizkessel mit erhöhter Leistung betrieben wird, verringert jede 10 ° der von ihm erzeugten Wärmeenergie die Kapazität der Batterien um 15%.

Leistungsfaktoren werden unter den folgenden Umständen angewendet.

1. Wenn die Raumhöhe höher als der Standard ist, wird der Koeffizient wie bei niedrigen Decken berechnet.
2. Wenn die Wohnung stumpf ist, wird vor der Berechnung der Kapazität des Heizungskühlers der Koeffizient 1,8 verwendet, um diese Anzeige zu erhöhen.
3. Wenn die Batterien von unten angeschlossen werden, werden der Grundziffer 8% hinzugefügt.
4. Wenn der Heizkessel in der kältesten Zeit die Temperatur des Wärmeträgers senkt, muss bei jeder Abnahme um 10 ° die Leistung der Heizkörper um 17% erhöht werden.
5. Wenn negative Straßentemperaturen kritische Werte erreichen, muss die Leistung um das Zweifache erhöht werden.

So ermitteln Sie die Anzahl der Abschnitte einer Batterie

Beim professionellen Design von Heizungsanlagen verwenden Experten die folgenden Indikatoren und Daten.

1. Regentemperaturen in der Region im Winter.
2. Gesamtwärmeverlust aller Flächen des Gebäudes.
3. Batterieanschlussdiagramm.
4. Die Anzahl der Türen und Fenster (die Anzahl der Kameras), ihre Abmessungen.
5. Die Häufigkeit von Luftaustauschräumen mit angrenzenden Räumen und der Straße.
6. Die Auslegungstemperatur des Vor- und Rücklaufs des Kühlmittels sowie die Geschwindigkeit ihrer Zirkulation.
7. Die Wärmeleistung der Batterie, ihr Temperaturmodus.
8. Betriebsdruck in der Heizungsanlage.

Vereinfachte Berechnungsmethoden

Professionelle Berechnungen sind sehr komplex. Daher empfehlen Experten, mit den eigenen, einfacheren Berechnungsmethoden zu arbeiten, die sich für kleine Privathäuser und Wohnungen eignen.

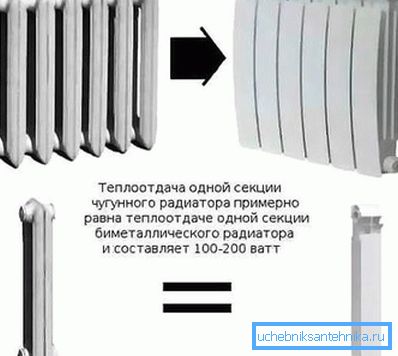

1. Die erste Methode ist die einfachste. Im Pass der verkauften Ware müssen ihre technischen Merkmale angegeben werden. Unter ihnen ist die Macht eines Abschnitts, der vom Hersteller erklärt wird.

Wie berechnet man die Anzahl der Kühler dieser Methode?

Angenommen, der Parameter ist 200 Watt. Als Nächstes ermitteln wir die für die Raumheizung erforderliche Leistung unter Berücksichtigung der Koeffizienten.

Angenommen, es ist 2,4 kW. Dann wurde es eine einfache mathematische Operation: 2400: 200 = 12. Es sollten so viele Abschnitte installiert werden, um diesen Raum effektiv zu erwärmen.

1. Die zweite Möglichkeit ist die Berechnung unter Berücksichtigung der Fähigkeit eines Abschnitts, das vom Hersteller angegebene Volumen des Raumes zu erwärmen. Zu diesem Zweck wird das Volumen des Raumes berechnet und dann durch die Menge der Volumenheizung eines Abschnitts geteilt.
2. Weitere praktische Ratschläge der Meister, wie Bimetallheizkörper berechnet werden.

Beachten Sie! Alle Batterien aus unterschiedlichen Materialien haben fast die gleichen Abmessungen. Praktiker haben festgestellt, dass bei einer Raumhöhe von 2,7 m ein Abschnitt eines Geräts eine ungefähre Fläche von 1,8 m 2 heizen kann.

Angenommen, ein Raum hat eine Größe von 20 m. Wir führen die Berechnung aus: 20: 1,8 = 11,1. Das heißt, es ist notwendig, eine Batterie mit 11 Abschnitten zusammenzubauen.

Fazit

Wie aus dem Artikel hervorgeht, ist es für eine Wohnung oder ein kleines Haus nicht schwierig, die Anzahl der Heizgeräte zu berechnen. Wenn es sich um ein großes Gebäude handelt, ist es besser, die Dienste von Spezialisten in Anspruch zu nehmen (siehe auch den Artikel Ist die Boden-Zweirohrheizung eines zweistöckigen Privathauses rentabel).

Das Video in dem Artikel wird dazu beitragen, mehr über das Thema zu erfahren.
