Wie ein badofen aus einer rohrleitung besteht: design- und

Das „Herz“ eines Bades ist der Ofen, daher sollte seinem Gerät besondere Aufmerksamkeit gewidmet werden. Am einfachsten ist es natürlich, eine fertige Struktur zu kaufen, aber es ist ziemlich teuer, sodass Sie Geld sparen und den Ofen selbst herstellen können. In diesem Artikel wird als Beispiel beschrieben, wie ein horizontaler Badofen aus einer Rohrleitung mit Ihren eigenen Händen hergestellt wird, da dies die einfachste und wirtschaftlichste Option ist.

Allgemeine Informationen

Eine Besonderheit des Badehauses besteht darin, dass er mehrere Funktionen gleichzeitig ausführt:

• Erhitzt die Luft im Raum;
• Erhitzt das für die Hygiene benötigte Wasser;
• Erhitzt die Steine.

Ich muss sagen, dass nach dem Prinzip der Arbeit die mit den eigenen Händen aus der Rohrleitung und den Fabrikstrukturen hergestellten Badherde sich nicht unterscheiden. Natürlich können in Fabrikprodukten mehr Funktionen vorhanden sein und sie haben ein attraktiveres Design.

Bei sorgfältiger Arbeit wird ein selbst gebauter Ofen die ihm übertragenen Aufgaben jedoch angemessen bewältigen und seine Besitzer nicht enttäuschen.

Merkmale des Ofens aus dem Rohr

Aufbau

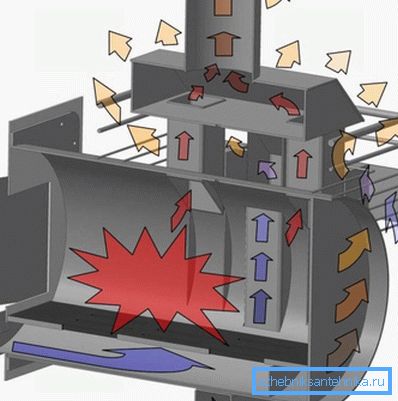

Die betrachtete Konstruktion besteht also aus folgenden Hauptelementen:

• Firebox;
• Die Kapazität befindet sich außerhalb oder innerhalb des Körpers und ist für Badsteine ​​bestimmt.
• Asche Kammer;
• Ein Kamin, der die Verbrennungsprodukte von Brennstoff nach außen führt.

Die Kammern sind durch Roste voneinander getrennt. Zu einem solchen Bauelement wie einem Warmwasserspeicher sollte gesagt werden. In einigen Modellen ist es ein Teil des Ofengehäuses, aber häufiger befindet es sich oberhalb der Kammer mit Steinen.

Es gibt auch Modelle, bei denen der Tank ein separates Element ist, aber mit Schläuchen oder Rohren an den Ofen angeschlossen ist (siehe auch den Artikel Fachwerk aus einem Profilrohr: effektive Systeme, die genaue Berechnungen erfordern).

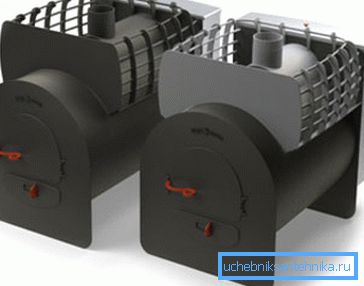

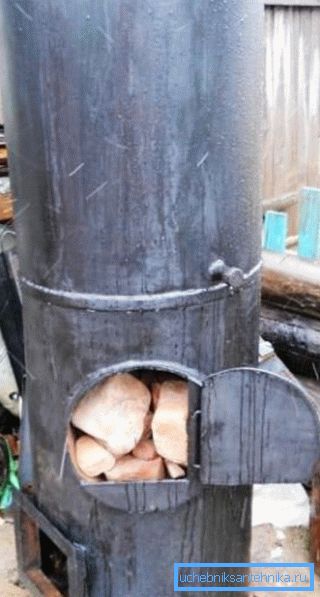

Hausgemachte Badöfen aus der Pfeife sind horizontal und vertikal. Die ersten sind vorzuziehen, da sie länger ausbrennen und gleichzeitig den Raum schneller erwärmen können. Daher betrachten wir nachfolgend die Herstellung von genau vertikaler Konstruktion.

Verdienste

Natürlich sind Badherde aus einer Pfeife bei weitem nicht die einzige Konstruktionsoption, die unabhängig ausgeführt werden kann, sie haben jedoch eine Reihe von Vorteilen, unter denen die folgenden Punkte unterschieden werden können:

Nachteile

Neben den Vorteilen haben Metallprodukte auch Nachteile, es gibt jedoch nur zwei davon:

Tipp! In großen Saunen empfehlen Experten die Installation mehrerer Öfen, um eine ungleichmäßige Erwärmung zu vermeiden.

Ofenherstellung

Anweisungen für die Herstellung eines Horizontalofens lauten wie folgt:

• Der erste Schritt besteht darin, ein Rohr mit einem Durchmesser von mindestens 0,5 Metern und einer Länge von etwa 0,8 Metern vorzubereiten. Die Rohrkanten müssen sorgfältig ausgerichtet sein.

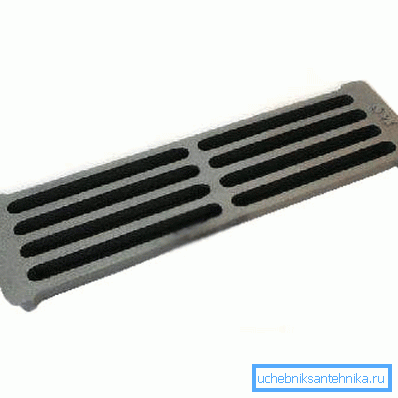

• Aus einem Blech mit einer Dicke von 10–12 mm muss dann eine Rostfläche erstellt werden, die ein Rechteck von 80 x 40 cm ist: In diesem Bereich müssen Sie ein Loch schneiden und Stangen daran befestigen oder industrielle Gitterstäbe verwenden.
• Wenn der Rost fertig ist, muss er an die Wände im Rohr geschweißt werden. Gleichzeitig muss sichergestellt werden, dass sich die Rohrnaht unter der Plattform befindet, wodurch die Lebensdauer des Produkts verlängert werden kann.

• Stirnwände sollten aus Blech bestehen. Nach außen sollte es ein abgerundetes Rechteck sein. Die Höhe des Teils muss 70 cm und die Breite - 60 cm betragen.
• Als nächstes müssen Sie in der Fassade zwei Rechtecke ausschneiden - dies sind die Türen des Gebläses und die Brennkammer.
• Danach ist die Rückwand in Form eines Rechtecks ​​von 70x90 cm ausgeführt, wobei der obere Teil der Wand als Stopper für die außen liegende Heizung dient.
• Dann müssen die Fassade und die Rückwand mit dem Rohr verschweißt werden.
• In der Mitte des Rohrs (außen) muss dann der vordere Stopfen des Heizgeräts angeschweißt werden, der den Rohrkonturen von unten und den Konturen der Rückwand von oben folgen sollte.
• Im oberen Teil des Körpers sollte ein Loch mit einer Größe von 15x15 cm ausgeschnitten werden, darüber ist ein Blechofen mit einem Loch für den Schornstein angebracht. Darüber hinaus sollte das Loch um 10-15 cm zur Fassade verschoben werden, um die Bedingungen für die vollständige Verbrennung des Brennstoffs zu gewährleisten.
• Das Feld davon ist mit dem Dach des Kamins verschweißt.
• Um die Wände des Ofens zu vergrößern, sind außerdem 15-20 mm hohe Gitter mit seinen Anschlägen verschweißt.
• Im nächsten Schritt werden die Aschekastentür und die Brennkammer installiert.
• An der Rückseite des Produkts muss Regal für Wassertank angeschweißt werden. Die Größe des Fachbodens hängt von der Größe des Tanks ab.

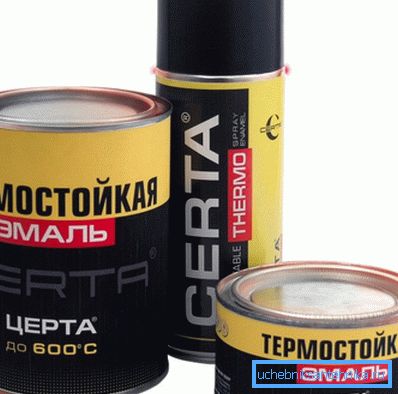

• Am Ende der Arbeit muss die Struktur mit einer Schleifscheibe bearbeitet werden, um Rost und Zunder zu entfernen. Nach diesem Verfahren kann das Produkt mit hitzebeständigem Polymerlack beschichtet und erhitzt werden, um den Lack zu erhitzen (der Vorgang wird außerhalb des Raums durchgeführt).

Tipp! Bevor Sie mit der Arbeit beginnen, müssen Sie sicherstellen, dass das Rohr für den Badofen von hoher Qualität ist, d. H. hat keine Anzeichen von Korrosion Die Qualität des zukünftigen Produkts hängt davon ab.

In dieser Arbeit an der Herstellung von Öfen für ein Bad abgeschlossen. Nun können Sie das Produkt installieren und bedienen.

Fazit

Nachdem man herausgefunden hat, wie man einen Badofen aus einem Rohr herstellt, ist es wirklich nicht schwierig, diese Aufgabe zu bewältigen. Darüber hinaus ist das Produkt sicher und mit einem ausreichend hohen Wirkungsgrad. Das einzige, was Sie tun müssen, ist, alle oben genannten Schritte sorgfältig auszuführen, ohne die Technologie zu verletzen (siehe auch den Artikel Leiter aus einem Profilrohr: Wie man eine leichte und stabile Konstruktion herstellt).

In dem Video in diesem Artikel erhalten Sie weitere Informationen zu diesem Thema.
