Welche rohre für einen warmwasserboden zu verwenden sind:
Moderne Innovationen auf dem Baumarkt ermöglichen es Ihnen, Wohnungen oder Häuser viel komfortabler zu gestalten. Und gerade hier stechen Wassersysteme von warmen Böden hervor, die aus verschiedenen Materialien zusammengesetzt sind. In der Regel sind die schwierigsten Momente für einen unerfahrenen Menschen in diesem Fall die Berechnung der Pfeife für einen Warmwasserboden und die Wahl des Typs.
In diesem Artikel werden wir diese Probleme verstehen und außerdem kurz überlegen, wie solche Strukturen mit ihren eigenen Händen montiert werden.
Beginnen wir mit dem wichtigsten Punkt.
Arten von Rohren
Der Einfachheit halber werden die Eigenschaften und Rohrtypen in der Vergleichstabelle dargestellt:
| Produkttyp | Besonderheiten |

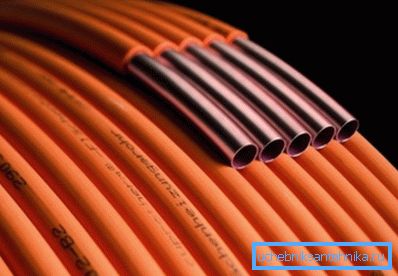

| 1. Kupfer | Im Prinzip ist es ein hervorragendes Material, denn Kupfer ist lang, rostet nicht und hat eine gute Festigkeit. Bei einer mechanischen Belastung verbiegt sich der Kofferraum häufiger, als Löcher oder Risse darin auftreten. In Europa ist es das beliebteste Material für die Herstellung solcher Strukturen. Der wichtigste Vorteil von Kupfer ist jedoch die hervorragende Wärmeleitfähigkeit. Dies bedeutet, dass sich Ihre Fußböden so schnell wie möglich erwärmen. In Bezug auf die Mängel handelt es sich in diesem Fall wahrscheinlich um ein Problem - dies ist ein ziemlich hoher Preis für Kupferspuren. |
| 2. Metall-Kunststoff | Eine großartige Option für ein durchschnittliches Budget. Das Produkt besteht aus mehreren Schichten - Kunststoff oben und Aluminium innen (übrigens dehnt sich dieses Metall beim Erhitzen leicht aus). Eine solche Struktur ermöglicht es dem warmen Boden, stark genug zu sein und nicht von innen her mit verschiedenen Wuchern zu "überwachsen". |
| 3. Polypropylen | Solche Wasserleitungen für warme Böden werden selten verwendet, da sie sich nicht gut biegen. Darüber hinaus sind die Wärmeaustauschprozesse hier nicht zu schnell, da sich in ihrem Aufbau kein Metall befindet. Das heißt, das Heizsystem aus Polypropylen ist einfach nicht sehr effektiv. |
| 4. Produkte aus vernetztem Polypropylen (PEX-Rohr). | Unterschiedliche Kosten, gute Wärmeleitfähigkeit und lange Lebensdauer. Zu den Nachteilen gehört die Tatsache, dass es ziemlich schwierig ist, Polypropylen zu montieren. Wenn keine sofortige starre Fixierung erfolgt, biegt es sich sofort auf. |
Wenn wir also darüber sprechen, welche Rohre für einen Warmwasserboden verwendet werden sollen, stellt sich heraus, dass das "goldene Mittel" zwischen Preis und Qualität Metallkunststoffprodukte sind.
Außerdem lässt sich Metalplastic problemlos verlegen - die Leinen sind flexibel und langlebig. Wie solche Buchten ausgerollt werden - also liegen sie ohne inverse Erweiterungen.

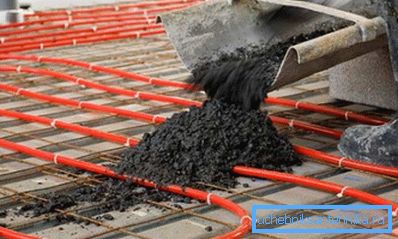

Beachten Sie, dass trotz des Vorhandenseins von Metall in der Struktur der Produkte diese immer noch so gut wie möglich geschützt werden müssen, wenn der Boden gegossen oder mit einem Perforator gebohrt wird. Feste Partikel aus flüssigem Beton können Metall-Kunststoff beschädigen, so dass Risse entstehen und der Bohrer leise durch Aluminium hindurchgeht.
Versuchen Sie daher, den Estrich einzuschenken, nicht auf die „Spuren“ zu treten. Wenn Sie den Boden bohren möchten, merken Sie sich die Lage der Heizsystemlinien.
Wir haben uns ungefähr entschieden, welche Rohre besser geeignet sind, um einen Warmwasserboden mit einem durchschnittlichen Budget zu verwenden.
Lassen Sie uns nun überlegen, wie Sie das gewünschte Material des Systems berechnen.
Das Layout der Autobahn und die Berechnung des Filmmaterials
Einen Plan zu erstellen ist in der Tat ein einfacher Prozess.
Hier muss man so etwas tun:
- Wir planen den Raum auf einer Skala, in der wir die Orte markieren, an denen die Möbel stehen werden. Wo es sich befinden wird - das System muss nicht gezogen werden, da das Heizen keinen Sinn hat, z. B. ein Schrank - nein, Sie werden dem zustimmen.

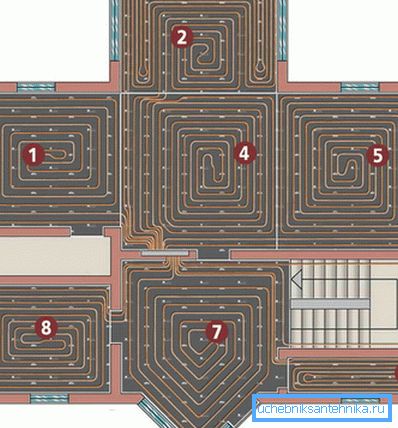

- Zeichnen Sie das Layout der Struktur. Es ist am besten so zu planen: Von der Stelle, an der heißes Wasser zugeführt wird, wird der Weg (wie in einer Spirale) in die Mitte des Raums gezogen. Und dann von der Mitte der Linie zum Abflusspunkt. Diese Anordnung sorgt für eine effizientere und gleichmäßigere Erwärmung des Raumes.
- Ausgehend von dem Muster berechnen wir das erforderliche Filmmaterial des Metall-Kunststoff-Einschubs.
Beachten Sie, dass es nicht empfohlen wird, eine Route von mehr als 60 Metern von der Kontur zu nehmen. Wenn das System über solches Material verfügt, kühlt sich das heiße Wasser ziemlich schnell ab, was sich auf die Effizienz der Heizung auswirkt.
In den meisten Fällen sind Produkte mit einem Durchmesser von 15 bis 20 mm optimal geeignet. Wie Sie sehen, ist die Berechnung eines wassergeheizten Bodenrohrs eine ziemlich schnelle und einfache Angelegenheit.
Aber mit der Montage ist nicht alles so einfach - es gibt Nuancen. Wir werden alles mit einem klaren Beispiel verstehen.
Installation von Fußbodenheizung

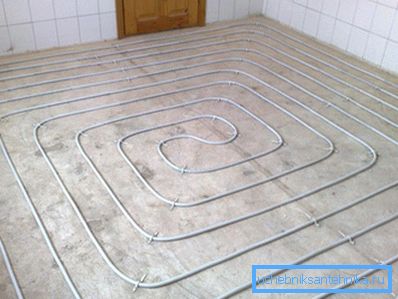

Als visuelles Beispiel nehmen wir die Organisation des Metallsystems mit einem Layout nach dem Prinzip einer Spirale. Die Heizung erfolgt in der Wohnung eines mehrstöckigen Gebäudes, da dies der schwierigste Fall ist, da die Decke gedämmt werden muss (hier erfahren Sie, welche Klemmverschraubungen für HDPE-Rohre erforderlich sind).
Wir fahren mit der Installation fort.
Vorarbeit
Zu diesem Zeitpunkt sollten Sie nach folgendem Schema vorgehen:
- Wir reinigen die Bodenfläche von Fremdkörpern und Fremdkörpern.

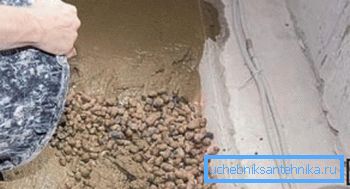

- Füllen Sie das Schruppgelände aus Lehmbeton.

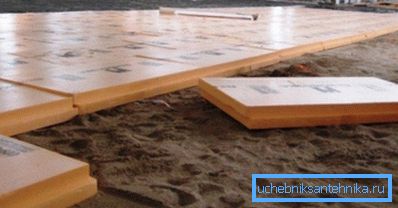

- Nachdem der Beton getrocknet ist, befestigen wir darüber Platten aus expandiertem Polystyrol (der Schaumstoff passt auch, nur er wird dick sein, was bedeutet, dass die Gesamtdicke des Bodens am Ende größer ist). Blätter lassen sich am einfachsten an speziellen Dübeln mit breiter Kappe befestigen.

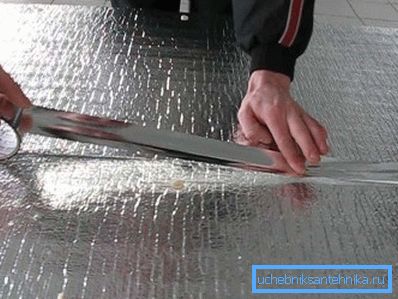

- Legen Sie die Folie auf die Isolierung. Andernfalls wird das System nicht nur die Endschicht des Bodens, sondern auch die Überlappung aufwärmen. Das heißt, der Bereich, den Sie brauchen, wird sich viel langsamer erwärmen.
Damit ist die Vorbereitung abgeschlossen. Wir fahren mit dem nächsten Schritt fort.
Rohrverlegung
Hier wird alles in folgender Reihenfolge ausgeführt:

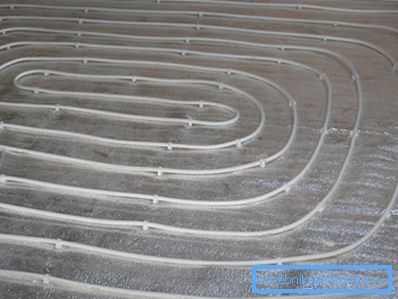

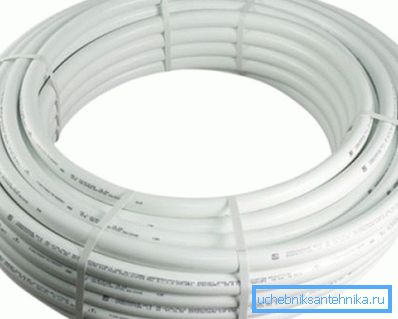

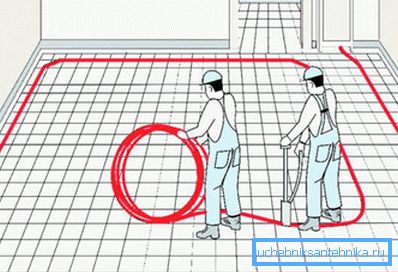

- Wir nehmen die Bucht mit Metallplastik, lassen ein Ende des Rohrs in der Nähe der Warmwasserversorgung frei und beginnen, die Strecke abzuwickeln, indem wir sie spiralförmig auf den Boden legen und sich sozusagen nach innen zur Raummitte bewegen. Versuchen Sie gleichzeitig, alles so zu verlegen, dass der Abstand zwischen den parallelen Linien 15-20 cm beträgt.
- Wenn Sie das Zentrum erreichen, machen Sie sozusagen eine Umkehrung und kehren nach demselben Prinzip einer Spirale zum Entzugspunkt des abgekühlten Wassers zurück.

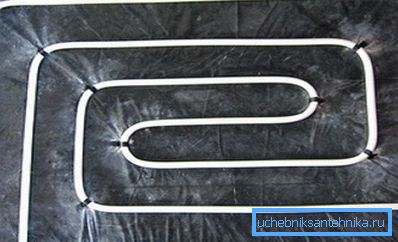

- Befestigen Sie die Rohre mit Befestigungselementen und Dübeln am Boden.

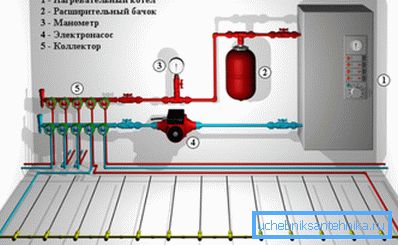

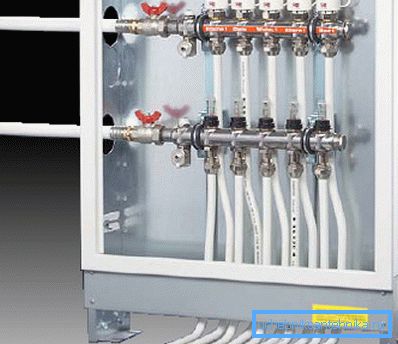

- Verbinden Sie die Enden der "Piste" mit dem Sanitärsystem.
Lassen Sie Wasser in die Rohrleitungen laufen (wenn der Druck niedrig ist, müssen Sie möglicherweise eine zusätzliche Pumpe installieren). Wenn keine Lecks vorhanden sind, können Sie das Finish füllen.
Beachten Sie nur die Tatsache, dass bei der Frage, welche Rohre Sie für einen mit Wasser beheizten Boden wählen sollten, eine wichtige Nuance in Bezug auf Metallkunststoffe bestand: Wenn diese Produkte erhitzt werden, dehnen sich diese Produkte etwas aus. Deshalb müssen Sie alles so organisieren, dass in den ersten 5-6 Stunden, wenn sich der Estrich in den Leitungen des Systems verfestigt, heißes Wasser vorhanden ist.
Wenn es nicht existiert, härtet der DSP vollständig aus, und dann hat das Rohr sozusagen keinen Platz zum Erweitern.
Lassen Sie uns nun die Rezension zusammenfassen.
Fazit
Wir haben herausgefunden, welche Rohre Sie für einen Warmwasserboden wählen sollten und warum. Wir haben auch alle möglichen Optionen in der Vergleichstabelle betrachtet und klare Anweisungen für das Installationsschema und die Berechnungsgrundlagen für das Material gegeben (siehe auch den Artikel Rohre und Formstücke aus vernetztem Polyethylen: technische Merkmale und Einbaueigenschaften).
Wir hoffen, dass Sie die in der Praxis erhaltenen Informationen verwenden. Und wenn Sie weitere nützliche Informationen erhalten möchten, finden Sie in diesem Artikel ein zusätzliches Video - sehen Sie es an.
