Welche möglichkeiten gibt es, heizkörper zu binden?

27-10-2018
Heizung

Beim Entwerfen eines Heizungssystems können Sie Batterien anschließen oder binden. Somit ist es möglich, die Effizienz seiner Arbeit zu steigern und den Betrieb von Heizgeräten komfortabler zu gestalten. Durch das Binden von Heizkörpern mit Polypropylen kann beispielsweise die Wärmeübertragung reguliert werden. Bei Notfällen, Reparaturen oder Wartungsarbeiten können diese schnell von der Rohrleitung getrennt werden.

Auf dem Foto - Verbinden der Batterie mit dem System mit Polypropylen

Worauf Sie achten sollten

Wir empfehlen, die Registertypen sowie deren Konfiguration im Voraus auszuwählen, um ein Heizsystem entsprechend dem entwickelten Projekt zu erstellen.

Zusätzlich zu ihnen sollte es enthalten:

  • Kessel;
  • Pipelines;
  • Absperr- und Steuerventile;
  • Pumpe (falls erforderlich).

Der Installationsprozess von Heizgeräten ist nicht besonders schwierig:

  • Wählen Sie im Voraus einen Ort für Heizgeräte entsprechend dem Projekt aus.
  • führe sie zur Pipeline oder Pipelines;
  • Verbinden Sie die Batterie- und Kofferleitungen mit Ihren eigenen Händen.
Die Bindung des Strahlers hängt vom entwickelten Projekt ab.

Polypropylen-Rohrverbindung

Im Folgenden wird der Anschluss von Heizungen an das Heizungssystem betrachtet, bei dem PP-Rohre verwendet werden, deren Preis heute einer der niedrigsten ist.

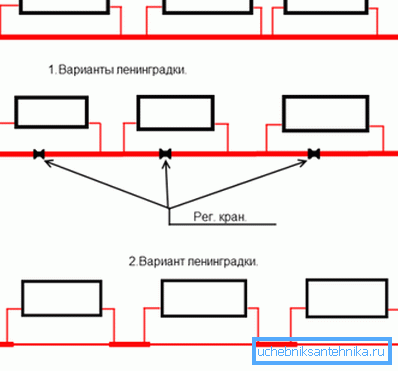

Umreifung mit Hilfe von

Derzeit gibt es zwei Möglichkeiten:

Monotube oder Leningradka In diesem Fall strömt das Kühlmittel, meistens Wasser, sofort in das gesamte Gebäude und strömt von oben durch Rohre, die in separaten Wohnungen installiert sind. Ein solches System wird häufig in Mehrfamilienhäusern eingesetzt. Beachten Sie die Nachteile:
  • erlaubt nicht, die Temperatur des Registers zu regulieren (Sie können es mit teuren Geräten regeln);
  • Die meiste Wärme sammelt sich in den oberen Etagen, während die unteren weniger davon aufnehmen.
  • Bei Reparaturarbeiten muss die gesamte Steigleitung abgezogen werden.
  • Es ist sehr schwierig, sich von der Zentralheizung zu trennen.
Twin Tube
  1. Es werden zwei Rohre verwendet:
  • Die erste versorgt die Batterien mit heißem Wasser.
  • der zweite (Rücklauf) - entfernt es von den Heizgeräten.
  1. In diesem Fall sind die Batterien parallel geschaltet.
  2. Es dient zur Beheizung von Privathäusern, Wohnungen mit autonomer Heizung.
  3. Vorteil:
  • Damit können Sie die Temperatur jedes Heizelements einstellen.
  • Das Register kann vom System getrennt werden, ohne dass der gesamte Riser heruntergefahren werden muss.

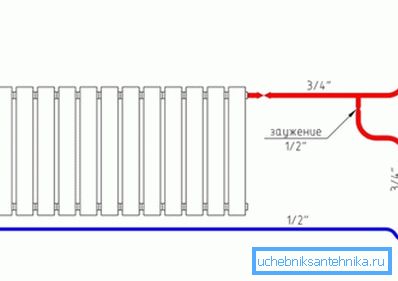

Zweirohrdiagramm der Heizkörperrohrleitungen

Beide Systeme bestehen aus folgenden Elementen:

  • Kühler mit einem Entlüftungsventil oben und einem Stopfen unten. Im unteren Verbindungsmodus ist letzterer oben installiert.
  • Kühlerdurchgangsstopfen;
  • Thermostat und Ventil für 2-Rohr-System;
  • Schaft;
  • Absperrhahn;
  • Sicherungsmuttern, mit denen die Kupplung und die Register befestigt sind;
  • Bypass für 2-Rohr-System;
  • Rohrleitungen aus Polypropylen, Polyethylen, Metallkunststoff oder Metall.

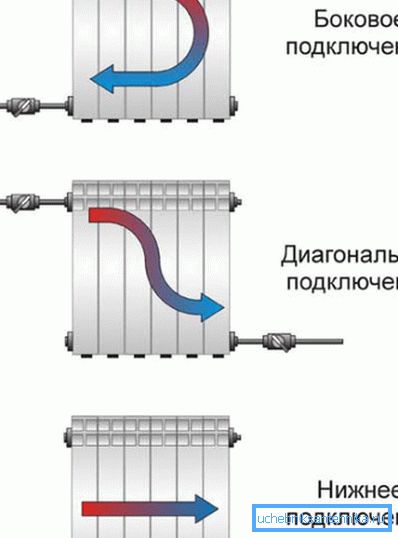

Verschiedene Umreifungsoptionen

Möglichkeiten, Heizkörper anzuschließen

Es gibt 3 Hauptverbindungsarten:

  1. Die einseitige Seite wird als die akzeptabelste betrachtet. Die Strömung erfolgt im oberen Rohr, der Rücklauf ist mit dem Boden verbunden. Das Verfahren ist in der Lage, eine maximale Wärmeübertragung zu erreichen, die den höchsten Wirkungsgrad bietet.

Tipp: Schließen Sie das untere Netzteil nicht an. In diesem Fall beträgt der Verlust der Systemleistung etwa 8%.

  1. Diagonale wird manchmal in Batterien mit ausreichend großer Länge verwendet. In diesem Fall erfolgt das Aufwärmen in allen Bereichen der Anlage gleichmäßig, ohne dass Temperaturunterschiede entstehen, die sich auf deren Effizienz auswirken. Die Versorgung ist an einer Seite des Produkts mit dem oberen Durchstopper verbunden, die Rückkehr zum unteren Ende auf der anderen Seite.

Tipp: Bringen Sie das heiße Kühlmittel nicht von unten. In diesem Fall verliert das Heizungssystem bis zu 10% Leistung.

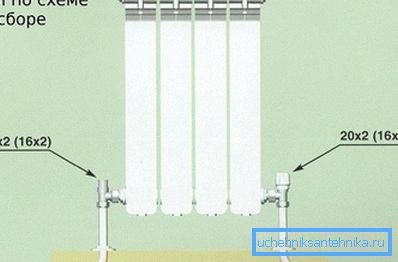

Untere Methode zum Binden von Heizgeräten
  1. Es wird empfohlen, die Unterseite nur zu verwenden, wenn Rohre im Boden installiert werden. In diesem Fall beträgt der Energieverlust auch bis zu 10%.

Tipp: Heizkörper unter den Fenstern installieren, nicht an den Seiten. Beachten Sie den Abstand von Wand und Fensterbrett in Höhe und Einzug.

Arten von Heizkörpern

Bei der Installation eines neuen Heizsystems wird empfohlen, neue Heizgeräte zu verwenden. Der heutige Markt kann verschiedene Registervarianten aus Aluminium, Gusseisen, Stahl oder Metallkombinationen anbieten.

Sie müssen nur das richtige Modell auswählen. Dies kann Folgendes sein:

  1. Stabile und dünne Stahlplatte, deren Verbindung nur von unten oder von der Seite möglich ist.
  2. Leichtgewichtiges Aluminium oder Bimetallic. Solche Batterien sind auf alle drei Arten miteinander verbunden, wofür Polypropylenrohre ideal sind.

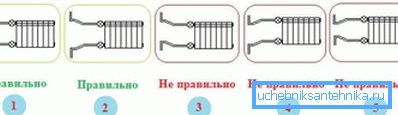

So schließen Sie die Batterien seitlich an

Wir empfehlen, in zentral beheizten Wohnungen schwere Gußeisen-Batterien durch Bimetall-Batterien zu ersetzen. Sie haben eine große Wärmeübertragung und übertragen besser Alkali, welches dem Kühlmittel zugesetzt wird. Heizkörper aus Aluminium oder Stahl eignen sich am besten für die unabhängige Beheizung von Wohnungen und Privathäusern, da der Druck in solchen Systemen niedrig ist.

Fazit

In diesem Artikel haben wir uns zum Ziel gesetzt, Ihnen zu erklären, wie verschiedene Arten von Heizkörpern an das System der zentralen und autonomen Heizung angeschlossen oder angeschlossen werden können. Von den drei verfügbaren Methoden - untere, diagonale und laterale - wird die letztere als die optimale angesehen.

Damit können Sie den Wirkungsgrad der Heizung um bis zu 8% steigern, im übrigen sinkt sie um etwa 10%. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
