Welche luftkollektoren werden für heizungsanlagen verwendet

Die Luft in der Heizungsanlage kann ihre Arbeit stören, außerdem wird überschüssiger Sauerstoff zu einem Katalysator für korrosive Prozesse. Obwohl es nicht so oft in das Kühlmittel fällt, sind zusätzliche Vorrichtungen für dessen Entfernung nicht überflüssig. Verwenden Sie in diesem Fall spezielle Behälter, in denen es gesammelt und dann mit einem Ventil hergestellt wird. Dadurch wird nicht nur überschüssige Luft aus dem Heizkreislauf entfernt, sondern auch der Druck in diesem Bereich normalisiert.

Designmerkmale

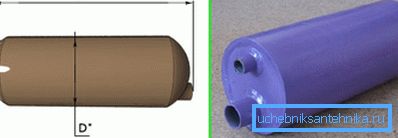

Typische Größen und Ausführungen von Luftkollektoren basieren auf den Durchmessern der Leitungen. Betrachten Sie ihre Funktionen und Funktionen genauer:

Die angesammelte Luft wird manuell oder automatisch abgegeben. Der Preis von Produkten hängt von vielen Parametern wie Abmessungen ab und variiert daher innerhalb verschiedener Grenzen.

Belüftungssysteme

Es gibt zwei Hauptbereiche, die im Folgenden beschrieben werden:

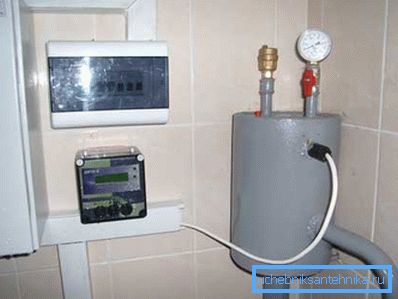

1. Das automatische System ist bequemer zu bedienen und erfordert während des Betriebs keine regelmäßige Wartung des Empfängers. In solchen Produkten ist ein Auslassventil installiert und der interne hydrostatische Druck wird zur Steuerung verwendet.

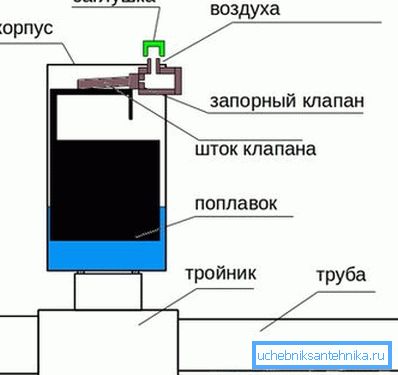

   Das Funktionsprinzip bezieht sich auf die Höhe des Schwimmers in der Schwimmerkammer. Wenn die Luft im Tank sich senkt, entweicht sie im berechneten Moment durch die Öffnung, die sich mit dem Auslassventil öffnet. Sobald der Druck des Kühlmittels groß genug ist, schließt das Ventil.

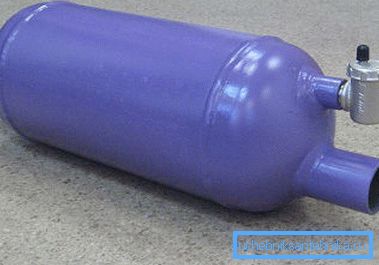

2. Die manuelle Version sollte einen speziell berechneten Zeitplan enthalten, der das Öffnen des Ventils und die Abgabe von Luftmassen im gesamten Heizungsbereich eines Wohnhauses regelt..

Arten

Luftsammeltanks sind:

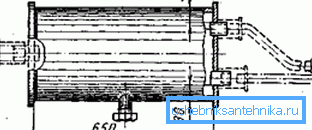

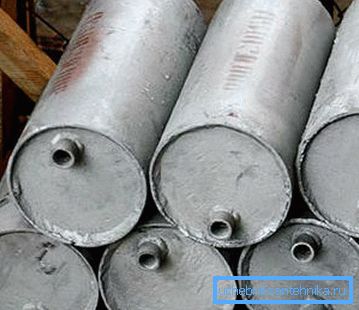

1. Fließen - sie sind in die Pipeline eingebettet. In horizontaler Position wird die Luft durch die Bewegung von Wasser unfreiwillig in den oberen Teil des Empfängers gezwungen. Das Wasser in solchen durchströmten horizontalen Luftkollektoren gefriert nie, daher können diese Produkte in ungeheizten Räumen installiert werden. Die Abmessungen des Empfängers liegen deutlich über der Hauptleitung, so dass sich Luft an der Oberseite des Empfängers konzentrieren kann. (Siehe auch den Artikel Elektrische Heizkonvektoren: Merkmale.)

1. Nicht fließend - werden durch einen Abgriff mit der Pipeline verbunden, der separat abgeführt wird. Bei diesem Design können Luftblasen nicht in einen Ast fallen und vorbeiziehen.

Alle Arten von Produkten sind für folgende Parameter ausgelegt:

• Betriebstemperatur des Kühlmittels - bis zu 150 ° C;
• Druck im Kreislauf 0,6 MPa und 1,2 MPa.

Tipp: Stellen Sie sicher, dass Sicherheitsventile in den Produkten für die Notluftabgabe installiert sind.

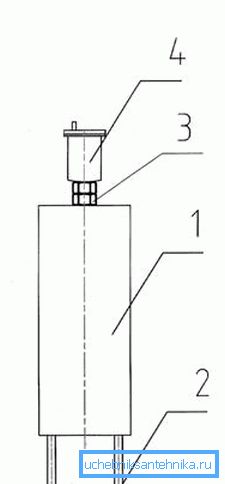

Verwenden Sie neben separaten Empfängern eine zentrale Luftentfernung mithilfe eines Luftkanals. In diesem Fall ist das Design des Luftkreislaufs, in dem der vertikale Luftkollektor installiert ist, zurückzusetzen. Es erzeugt eine automatische Abgabe von Luftmassen in den Ausgleichsbehälter.

Merkmale des Luftauslasses aus dem Heizungssystem

Bei der Herstellung des Heizungssystems mit eigenen Händen ist es notwendig, ein Verfahren zum Entfernen überschüssiger Luftblasen daraus bereitzustellen. Daher empfehlen wir vor der Auswahl der Ausrüstung, verschiedene Möglichkeiten für die Zirkulation des Kühlmittels im Kreislauf zu prüfen. Dies ermöglicht eine optimale Positionierung und vermeidet technische Fehler in der Zukunft.

Die Position des Empfängers hängt vom Kühlmittelkreislauf im Heizkreislauf ab.

Es passiert:

1. Natürlich - in diesem Fall wird das Kühlmittel schräg dem Ausgleichsbehälter zugeführt, in dem alle Luftblasen gesammelt werden.

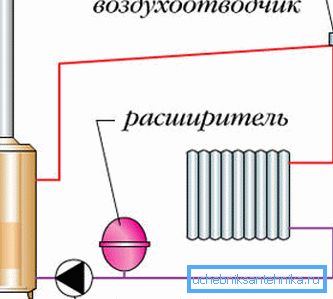

2. Erzwungen für die Bewegung des Kühlmittels mit einer Zirkulationspumpe im Kreislauf. In diesem Fall sollte die Luft von den am weitesten entfernten Risern entfernt werden.

Tipp: Beim Absenken der Rohrluftmassenleistung über die Luftleitung oder den herkömmlichen Luftsammler.

Fazit

Luftkollektoren sind wichtige und integrale Elemente des Heizungssystems. Die Zuverlässigkeit hängt von der richtigen Platzierung und Ausrüstung mit Steuerungs- und Verwaltungsgeräten ab.

Daher ist es bei der Erstellung eines Gebäudeheizungsplans erforderlich, wirksame Mechanismen zum Entfernen von Luftmassen bereitzustellen, die die Zirkulation im System, die Wärmeübertragung verbessern und auch die Lebensdauer erhöhen. Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
