Wasserkonvektoren heizen - ohne verzögerung heizen

Die Verwendung von Wasser als Kühlmittel ist eine kostengünstige Idee. Anstelle der üblichen Batterien werden zunehmend Warmwasserbereiter in den Wohnungen installiert. Vorteile wie Sicherheit, Kompaktheit und exklusives Design tragen nur zur wachsenden Beliebtheit von Konvektoren bei.

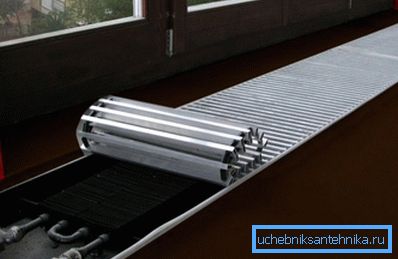

Bodenkonvektor ist völlig unsichtbar.

Designmerkmale

Äußerlich ist die Einheit ein rechteckiger fester Körper, der mit einem Gitter bedeckt ist. Die Bodenversion ist wie eine kleine Bank, die Wandmontageplatte hat eine geringe Dicke und die eingebetteten sind nur durch das Gitter sichtbar.

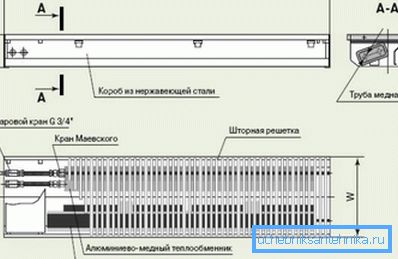

Konvektorschaltung

Das klassische Gehäuse besteht aus Edelstahl. Aufgrund der Gestaltungsmerkmale des Raums und der Wünsche der Kunden kann die Karosserie jedoch aus Holz, Marmorsplittern oder MDF-Platten bestehen.

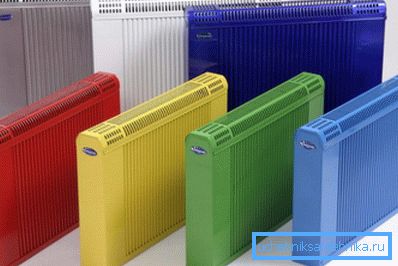

Farbvielfalt der Konvektorabdeckungen

Asketisch außerhalb, innerhalb des Konvektors der Warmwasserbereitung sind komplizierter. Ihr "Herz" wird als Wärmetauscher angesehen, bei dem es sich um eine Kupferfläche oder ein Rohr in Form einer Spule handelt. Darauf sind senkrecht zur Methode des Festsitzes Lamellen angebracht.

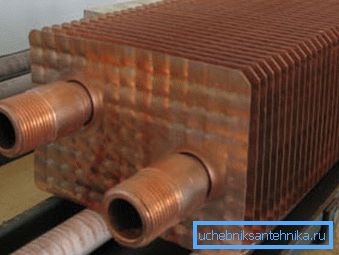

Perfekte

Der Ort ihrer Verbindung mit dem Rohr sollte die geringsten Lücken ausschließen, die die Wärmeübertragung reduzieren. Kupfer wird am häufigsten für die Herstellung von Platten verwendet. Es kann zu Abweichungen bei Stahl und Aluminium kommen. Hauptsächlich ist, dass die Wärmeleitfähigkeit auf einer Höhe liegt.

Beachten Sie! Bei ständigem Kontakt mit Wasser muss dieses Element auch korrosionsbeständig sein. Daher sind Nichteisenmetalle bevorzugt.

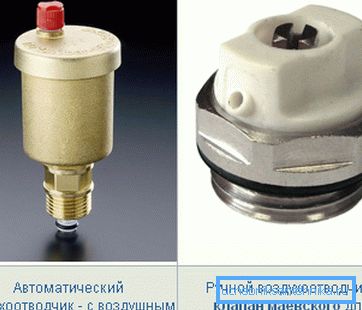

Der Anschluss an die Steigleitung oder die zentrale Rohrleitung erfolgt über spezielle Einlässe mit innenliegendem Gewinde, die sich am Ende des Geräts oder an der Seite befinden. Bei modernen Heizungswasser-Konvektoren werden Ablassventile oder Hand- / Automatikventile installiert, um überschüssige Luft abzulassen, was die Wärmeübertragung beeinträchtigt.

Diese

Wenn ein elektronischer Thermostat / Thermostat im Lieferumfang enthalten ist, wird der Arbeitsrhythmus des Geräts überwacht. Der Aufheizvorgang stoppt periodisch, wenn die eingestellte Temperatur erreicht ist, und beginnt wieder, wenn die Luft abkühlt.

Thermostatgerät

Um die Luftzirkulation zu verbessern, wird ein Lüfter verwendet, der entweder bereits eingebaut ist oder gekauft werden muss.Dieser sinnvolle Zusatz (1–2 Stück) ist nur in Konvektoren für Fußbodenheizungen zum Heizen vorhanden.

Wie Konvektion hilft, sich warm zu halten

Im Gegensatz zu herkömmlichen Batterien, die die Luft erwärmen, indem sie Wärme von ihren Oberflächen abstrahlen, verhalten sich die Konvektoren der Wasserheizung anders. Sie mischen Luftmassen, ersetzen warme Luft durch Kälte und schaffen eine angenehme Atmosphäre. Es spürt nicht die Trockenheit und den besonderen unangenehmen Geruch von verbranntem Staub.

Warmwasser aus der Heizungsanlage tritt in den Wärmetauscher ein und erwärmt die Platten. Aufgrund der Wärmeleitfähigkeit des verwendeten Materials erwärmen sich die Teile wie oben erwähnt sehr schnell. Durch die Löcher im Gitter steigen warme Massen ungehindert auf, verschoben durch kalte Massen.

Der eingebaute Lüfter stimuliert diesen Vorgang und schon nach wenigen Minuten können Sie das Ergebnis bereits spüren. Gleichzeitig steigt der Wirkungsgrad auf 95%, weshalb der Einsatz von Wasserkonvektoren in großen Räumen mit großen Fenster- und Türöffnungen angebracht ist.

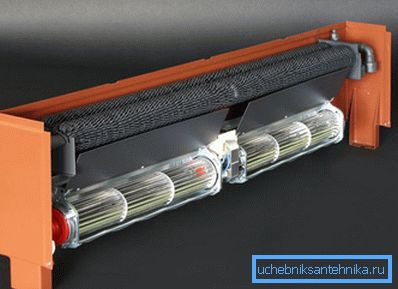

Tangentialventilator

Gemäß den Anforderungen von GOST 20849-94 müssen Wasserheizungskonvektoren das erste wesentliche Merkmal aufweisen: Dichtheit und Festigkeit, die mit einem Testwasserdruck von 1,5 MPa geprüft wird. Die Heizelemente und das Gehäuse müssen mit einer korrosionsbeständigen, hitzebeständigen Zusammensetzung beschichtet sein.

Unter anderem ist der Wasserkonvektor der Heizung angesichts seiner wachsenden Beliebtheit relativ kostengünstig. Die Installation durch Spezialisten für Wand-, Boden- oder Sockelbauweise kostet Sie fast doppelt so viel wie der interne. Dieser Preis ist durch die Komplexität der Vorarbeiten an der Gerätenische im Doppelboden gerechtfertigt.

Kurze Beschreibung typischer Konvektoren

Ihre technischen Eigenschaften sind für Warmwasserbereiter wichtig, auf deren Grundlage ein bestimmtes Heizgerätemodell ausgewählt wird.

Die Eigenschaften der meisten typischen Konvektoren liegen innerhalb der folgenden Grenzen:

  • Der maximal zulässige Druck während des Betriebs beträgt 16 bar.
  • Druckprüfung - 25 atm;
  • Wassertemperatur kann 130 ° C erreichen;
  • maximale Gehäuseheizung - 60 ° C;
  • Der Wärmetauscher kann 4 oder 6-reihig sein.
  • das Wasservolumen im Wärmetauscher beträgt 0,7–0,9 l;
  • Durchsatz pro Stunde von 90 bis 170 Liter;
  • Leistung von 100 bis 200 kW;
  • Das Gewicht reicht von 14 bis 21 kg.

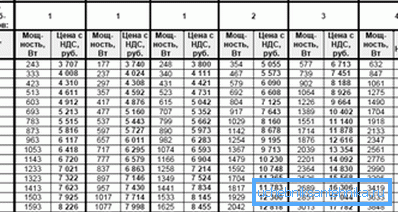

Merkmale einer Reihe von Konvektoren

Montagearbeit

Die Installationsanweisungen für Warmwasserbereiter sind einfach und bestehen aus dem Anschluss an ein Heizungsrohr. Bodenmodelle werden gleichzeitig mit dem Bodengerät installiert. Wand- oder Fußleistenmodelle können jederzeit installiert werden.

Der Installationsprozess umfasst die Verdrahtung von elektrischen Kabeln, Kühlmittelversorgungskreisläufen und eine Nischenvorrichtung für die Gerätebox, die bündig mit dem letzten Boden sein sollte. Es ist besser, diese Arbeit qualifizierten Fachleuten anzuvertrauen.

Beachten Sie! Berechnen Sie auch die Kapazität der Anlage. Wenden Sie sich an einen Spezialisten. Wenn Sie kein Wärmetechniker sind, können Sie beispielsweise den Wärmeverlust bei der Heizungsberechnung nicht berücksichtigen. Sie benötigen Informationen über die Fläche des Raums, seine Isolierung und die Höhe der Decken.

Je nach Einsatzzweck kann der Heizungskonvektor 2 Funktionen erfüllen:

  • Heizen Sie den Raum - das Gerät ist außerhalb der Fensteröffnungen installiert;
  • Im Fensterbereich eine Luftbarriere für kalte Luft schaffen - eine Heizung gegenüber dem Fenster in einem Abstand von 20 bis 30 cm.

Ein einwandfreies Heizen wird durch Einhaltung der folgenden Installationsbedingungen erreicht:

  1. Der Kühlmitteleinlass / -auslass besteht aus starren oder flexiblen Verbindungen und Absperrventilen (im Komplekt).

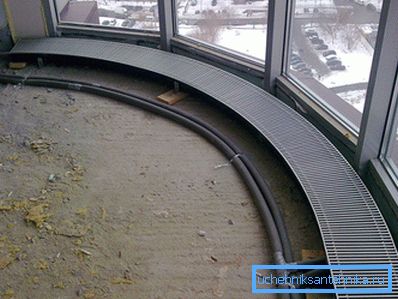

Harte Verbindungen gemacht
  1. Die Konvektornische sollte eine solche Tiefe haben, dass die dekorative Abdeckung des Geräts mit dem fertigen Boden abschließt.
  2. Zulässige Lücken in der Breite und Höhe des Konvektors von 10 bis 15 mm.
  3. Einstellbolzen Konvektorwasserheizung horizontal ausgerichtet und gesichert.
  4. Zwischenräume werden mit einem speziellen Material isoliert und abgedichtet..
  5. Nach der Montage des fertigen Bodens Eyeliner anschließen (Elektrik ist notwendig, wenn ein Lüfter eingebaut ist).
  6. Die verbleibenden Lücken mit Dichtmittel / Abschlussmaterial abdichten, das Gerät einschalten und mit einem Gitter abdecken.

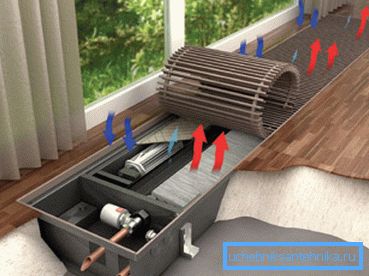

Der Konvektor taucht bis zum Rand des Randes in den Doppelboden ein

Die Installation von Wand- und Sockelheizkörpern hat nicht so viele Nuancen und besteht darin, das Objekt an das Wasserversorgungsnetz anzuschließen. Dies ist leicht mit den eigenen Händen möglich.

Bevor Sie mit einem Wandheizgerät arbeiten, müssen Sie den Akku entfernen und dann direkt mit der Installation fortfahren.

  1. Anstelle von Kühlersteckern schrauben Sie zwei Kupplungen mit dem gleichen Durchmesser, normalerweise 20 mm, auf die Hülsen.
  2. Befestigen Sie den Konvektor auf den Klammern und richten Sie seine Achse an den Achsen der Gewinde aus.
  3. Wickeln Sie die Gewinde des Heizers auf, drücken Sie die Kupplungen bis zum Anschlag und ziehen Sie die Sicherungsmuttern fest.
  4. Öffnen Sie die Ventile langsam, um einen Wasserschlag zu vermeiden.

Beachten Sie! Verwenden Sie zum Anschließen des Sockelmodells an das Stadtheizungssystem mehrschichtige Kunststoffrohre aus vernetztem Polyethylen mit speziellen Fittings. Die zweite Option ist das Löten mit Kupferfittings für Rohre. Dies schützt Ihr Design vor Tricks mit Änderungen der Wassertemperatur und Druckstößen.

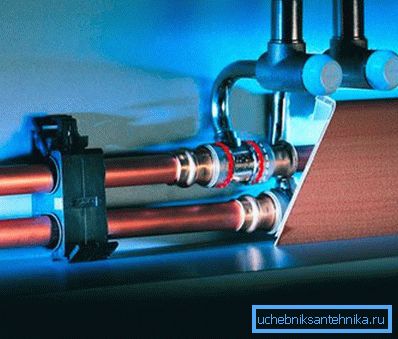

Auf der foto - zuverlässigen Verbindung des Sockelkonvektors

Zusammenfassend

Die Verwendung von Wasserkonvektoren - die billigste Form der Heizung. Bei einer Vielzahl von Installationsinstallationen können Sie den Raum sanft erwärmen, ohne die Luft auszutrocknen. Mit Temperaturregelsystemen können Sie eine konstante Temperaturschwelle beibehalten und so das Familienbudget sparen.

Das Video in diesem Artikel wird den Installationsprozess eines Wasserbodenkonvektors detailliert und mit Leichtigkeit demonstrieren.
