Wasserfußbodenheizung in 4 stufen

Die überwiegende Anzahl autonomer Heiznetze sind wasserbasierte Heizsysteme, die aus einem Heizkessel, Rohren und Heizkörpern bestehen. Nicht jeder mag voluminöse und nicht immer ästhetische Batterien, die unter den Fensterbrettern installiert sind und nicht gut zum Innenraum passen. Deshalb bevorzugen immer mehr Menschen eine Fußbodenheizung.

Es ist nicht einfach, es selbst zu machen, aber das Ergebnis ist die Anstrengung wert.

Das Verfahren zur Selbstinstallation der Fußbodenheizung

Es sollte sofort gewarnt werden, dass unabhängig davon, ob Sie das Klimanetzwerk in Ihrem eigenen Haus installieren oder die Heizung in der Wohnung nachrüsten, die Verdrahtung der Fußbodenheizung unter professionellen Installateuren als einer der komplexesten Bauprozesse gilt.

Wenn Sie aber zumindest über Grundkenntnisse im Bereich Bau und Reparatur verfügen, über die entsprechenden Fähigkeiten verfügen, können Sie alles selbst machen. Dies wird Ihnen die Anleitung erleichtern, die zur Erleichterung der Wahrnehmung in mehrere aufeinanderfolgende Stufen unterteilt ist.

Stufe 1. Vorbereitung und Isolierung der Basis

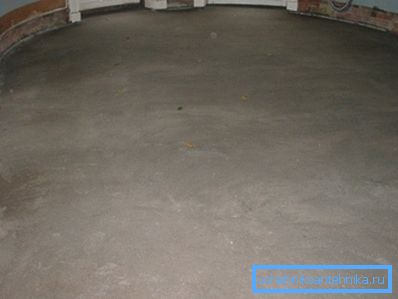

Zunächst muss der alte Estrich aus Beton entfernt werden, der den Boden bedeckt. Es wird bis zur Bodenplatte oder Bodenplatte abgebaut. Danach ist darauf zu achten, dass der Höhenunterschied der resultierenden Fläche an den verschiedenen Raumenden nicht mehr als 1 cm beträgt, und wenn mehr vorhanden ist, muss der Sockel mit Hilfe spezieller Gebäudestrukturen nivelliert werden.

Dann wird die Oberfläche mit einer Folie bedeckt, die die Rolle der Abdichtung übernimmt, und ein Dämpfungsband ist um den Umfang der Wände geklebt. Dadurch wird verhindert, dass sich der Boden aufgrund seiner thermischen Ausdehnung nach der Inbetriebnahme der Heizung verformt.

Tipp! Wenn aus irgendeinem Grund im selben Raum mehrere Heizkreise im Boden verwendet werden, muss ein Kompensationsband und dazwischen installiert werden.

Die nächste Aufgabe: Schutz vor Wärmeverlust. Es ist notwendig, eine Wärmedämmschicht auf den Boden zu legen, da sonst ein erheblicher Teil der Wärmeenergie den Raum nicht erwärmt, sondern die Zwischenflur überlappt.

Die Wahl des Materials hängt von mehreren Umständen ab:

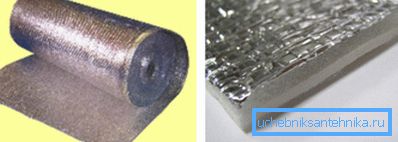

1. Wenn die Warmwasserbereitung im Boden nur als Heizkörperzusatz verwendet wird, müssen Sie Polyethylenschaum verwenden, deren Oberfläche hat eine zusätzliche wärmereflektierende Folienschicht.
2. Bei der Installation des beschriebenen Systems in einer Stadtwohnung oder in der zweiten Etage eines Hauses (dh wenn sich ein anderer beheizter Raum unter Ihnen befindet), genügen 3-5 cm Schaumstoffschicht.
3. In allen anderen Fällen (insbesondere wenn sich das Haus im Erdgeschoss mit einem rauhen Boden „am Boden“ befindet) sind strengere Maßnahmen zum Schutz vor Wärmeverlusten erforderlich.. Beispielsweise kann eine Schicht aus Blähton oder Platten aus Polystyrolschaum mindestens 10 cm dick sein.

Es gibt spezielle Isoliermatten für die Fußbodenheizung. Ihr Preis ist etwas höher, aber sie sind mit speziellen Halterungen ausgestattet, die die Installation von Rohren in Zukunft erleichtern werden.

Nach dem Verlegen wird die Isolierung mit Verstärkungsnetz verlegt. Es dient nicht nur der Erhöhung der Festigkeit eines Betonestrichs, sondern auch der Befestigung von Metallkunststoffrohren, durch die heiße flüssige Wärmeträger des Heizsystems zirkulieren.

Stufe 2. Erwerb von Klimasystemelementen

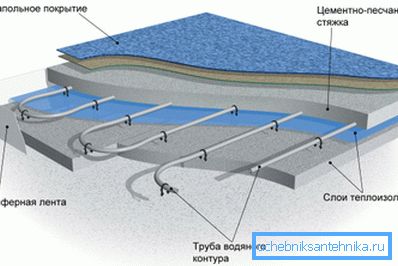

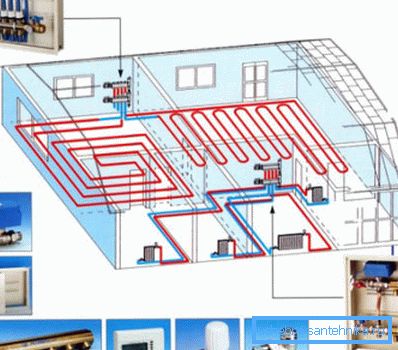

Am Ende der Vorbereitungsarbeiten sollte sich die notwendige Ausrüstung auffüllen. Die Fußbodenheizung besteht aus folgenden Elementen:

Beachten Sie! Für die Installation des Heizsystems, das unter dem Fußboden verborgen ist, müssen Rohre mit einem Durchmesser von 16 bis 20 mm verwendet werden, die der Temperatur des Wärmeträgers bis zu 95% standhalten können. Andernfalls kann die Leistung des Systems nicht garantiert werden, und Reparaturen können Sie ziemlich viel Geld kosten.

Stufe 3. Installation des Kessels

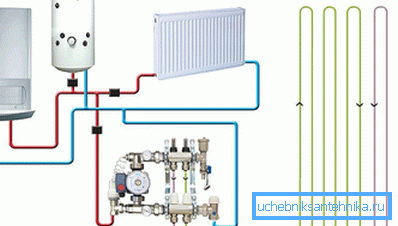

Damit die Fußbodenheizung die Räume effektiv heizen kann, muss der Kessel mit der erforderlichen Kapazität installiert werden. Es ist ratsam, Geräte mit einer Kapazität von 15-20% zu kaufen, die über dem geschätzten Wert liegt. Dies hilft, den Wärmeverlust beim Heizen des Bodens auszugleichen.

Vergessen Sie nicht, dass eine Pumpe erforderlich ist, um den Kühlmittelstrom zu organisieren. Wenn es nicht im Kessel eingebaut ist, achten Sie darauf, es zusätzlich zu kaufen.

Die Installation des Heizkessels muss streng nach den mitgelieferten Anweisungen erfolgen. Denken Sie daran, dass die Installation von Gasgeräten nur von Fachleuten nach Erteilung der entsprechenden Genehmigung durchgeführt wird.

Stufe 4. Rohrverlegung und Estrichbefüllung

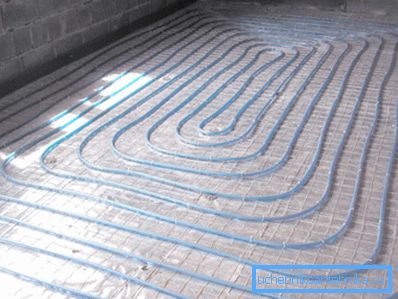

Rohrleitungen für die Fußbodenheizung werden mit speziellen Halterungen am Aufstellungsort befestigt. Sie können auch Teile mit Kunststoffstreifen am Verstärkungsnetz befestigen. Die erste Option erleichtert jedoch die Installation und ermöglicht ein schonenderes Ablegen der Rohre auf dem Boden.

Der Layoutprozess selbst ist einfach.

Folgen Sie einfach ein paar Tipps:

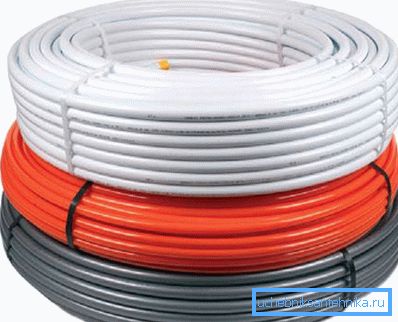

1. Metall- und Kunststoffrohre werden in Form großer Stränge verkauft. Sie können nicht die einzelnen Elemente der Pipelines aus ihnen herausziehen, Sie müssen den Schacht schrittweise abwickeln, bis zu den Grundrissen auf dem Boden.

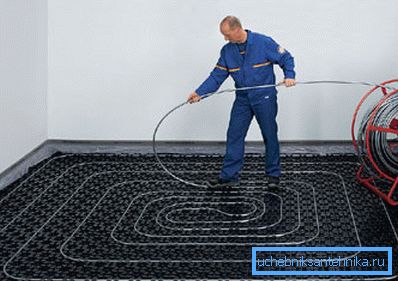

2. Biegungen sollten so eingestellt werden, dass sie den Anforderungen für einen minimalen Biegeradius entsprechen. Bei den meisten Produkten entspricht dies fünf Innendurchmessern.
3. Wenn Sie eine Kurve zu scharf machen, bildet sich auf dem Kunststoffrohr ein charakteristischer Streifen hellerer Farbe. Dies bedeutet, dass die Integrität des Teils während des Betriebs beeinträchtigt werden kann. Sie können dieses Element nicht verwenden. Die gesamte Rohrleitung sollte erneuert werden, da es nicht zulässig ist, Rohrverbindungen in Beton zu gießen.

1. Rohrleitungen, die Wände durchdringen, müssen mit geschäumten Polyethylenschalen, Polystyrolschaum oder ähnlichem Material isoliert werden.

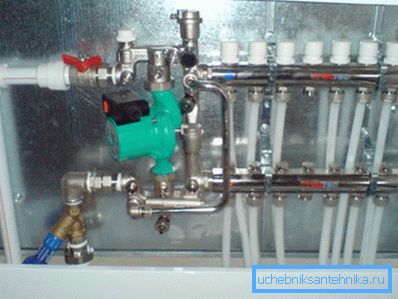

2. Verbinden Sie die Rohre mit dem Verteiler. Stellen Sie sicher, dass die Verbindungen dicht sind. Andernfalls können sich an diesen Stellen Undichtigkeiten bilden.

1. Nach Abschluss der Installation sollte das System gecrimpt werden. Dazu wird es in Betrieb genommen, wobei der Kühlmitteldruck gegenüber dem nominellen leicht ansteigt. Das Heizen sollte also Tag funktionieren.

Während dieser Zeit werden alle Fehler und Lecks aufgedeckt. Sie müssen beseitigt werden, wonach der Crimpvorgang erneut durchgeführt wird.

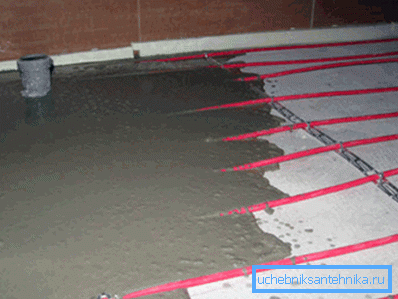

Beim Gießen von Rohren mit Betonlösung müssen einige Merkmale berücksichtigt werden:

1. Wenn Keramikfliesen als dekorativer Bodenbelag verwendet werden, sollte der Estrich 3-5 cm dick sein oder den Abstand zwischen benachbarten Rohren auf 10 cm verringern, da sich der Boden sonst nicht gleichmäßig aufheizt.

1. Wenn der Boden mit Laminat oder Linoleum belegt werden soll, nimmt die Dicke des Estrichs ab. Um die Zerstörung von Beton zu verhindern, können Sie ein zusätzliches Verstärkungsnetz verwenden. So minimieren Sie den Wärmeverlust und erhöhen die Effizienz des Systems.

Die Anlage muss zu Beginn des ersten Frosts in Betrieb genommen werden, da sie eine hohe thermische Trägheit aufweist. Es dauert etwa 3-5 Tage, um die Raumtemperatur auf ein angenehmes Niveau zu bringen.

Auf der anderen Seite kann es einen guten Dienst leisten. Bei einer Notabschaltung des Kessels gibt das Klimanetz die angesammelte Wärmeenergie für längere Zeit ab.

Fazit

Die oben beschriebene Abfolge von Aktionen ist eindeutig zu befolgen und Sie können in Ihrem Haus leicht eine Fußbodenheizung aufbauen, die klassische Heizkörper ersetzt. Dies ist jedoch nicht die einzige Möglichkeit, verborgene Heizelemente zu installieren.

In ähnlicher Weise ist es auch möglich, Heizkörper im Boden zu verkleiden. Mehr dazu erfahren Sie im Video unten.
