Was sind kamine mit warmwasserbereitung?

Für große Häuser und Hütten sowie für kleine Privathäuser auf einem Landgrundstück ist es sehr praktisch und vorteilhaft, Heizkamine mit Wasserkreislauf zu verwenden. Neben dem Heizkessel erhalten Sie auch eine ästhetische Ergänzung der Raumgestaltung.

Es ist bemerkenswert, dass solche Heizungen zu jeder Jahreszeit verwendet werden können, ohne auf einen gemeinsamen Stromkreis Bezug zu nehmen. Sie können sich immer am Herd erwärmen, wenn er autonom arbeitet, ohne das Heizmedium zu erwärmen. Im Folgenden werden wir einen kurzen Überblick über diese Einheiten geben, die Installationsmethode kennenlernen und zusätzlich einen kurzen Videoclip zu diesem Thema ansehen.

Thermocamps

Hinweis Namen wie Kamine mit Wasserkreislauf oder Wassermantel, Thermokamine - all dies bezieht sich auf das Thema, das wir besprechen, und hat dieselbe Bedeutung.

Prinzip des Geräts

• Im Großen und Ganzen ist jeder Kamin eine Modifikation des Ofens und jeder Ofenkocher oder sogar ein Handwerker, der mit den Grundlagen des Mauerwerks vertraut ist und eine Zeichnung hat, bevor er sie mit seinen eigenen Händen bauen kann.. Immerhin ist dieses Design nichts weiter als eine offene Feuerbox mit einem vereinfachten Kamin, aber wenn oben ein Wassermantel vorhanden ist, ist die Feuerbox natürlich geschlossen.
• Bei einem offenen Feuerraum tritt die Wärme sofort in den Raum ein, gleichzeitig fließt jedoch die Hälfte dieser Energie im wahrsten Sinne des Wortes einfach in die Rohrleitung. Daher erfordert das Vorhandensein eines Wasserkochers eine gewisse Abdichtung (Ofentür) und eine maximale Verzögerung der im Inneren der Struktur erzeugten Wärme. Wenn Sie das Design richtig berechnet haben, kann der Wirkungsgrad bis zu 85% betragen. Dies ist bereits ein Indikator für einige Modelle von Festbrennstoff-, Diesel-, Elektro- und Gasheizkesseln!
• Der Wasserkocher ist jedoch nicht der übliche Typ im Kamin, sondern besteht meistens aus miteinander verbundenen Metallrohren, die an den Wänden und an der Decke des Feuerraums angebracht sind. Und natürlich befinden sie sich in der Mitte eines doppelten Metallgehäuses, dh außerhalb der Wirkungszone einer offenen Flamme. In diesem Fall können Brennholz, Briketts, Paletten sowie Kohle und Holzkohle als Brennstoff verwendet werden.

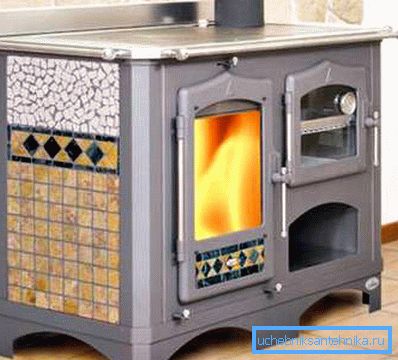

Wasserhemd

Um ein röhrenförmiges System in Ihrem Design zu installieren, müssen Sie hierfür einen Footprint vorbereiten. Und es besteht in der Regel aus 4-5 mm starkem Stahlblech oder aus Gusseisen, nur hier sollte die Dicke auf 7-8 mm erhöht werden.

Von außen ist ein solcher Körper mit hitzebeständiger Farbe überzogen, oder er ist mit dekorativem Ziegelstein bedeckt, jedoch ist die Beschichtung nicht überflüssig, selbst wenn das Metall mit einem dekorativen Überzug versehen ist.

Der Wassermantel kann entweder aus den Blechen selbst oder aus dem System der miteinander verbundenen Rohre bestehen (siehe Foto oben). Dies hat keinen wesentlichen Einfluss auf die Effizienz, aber die Lebensdauer eines durch Metall verschlossenen Rohrsystems ist mindestens doppelt so hoch, da die Wahrscheinlichkeit eines Wanddurchbruchs abnimmt.

Da das Metall ein ausgezeichneter Wärmeleiter ist, beeinflusst die Tatsache, dass die Rohre durch eine Trennwand aus Stahl oder Gusseisen vor einer offenen Flamme abgeschottet werden, die Erwärmung des Wassers im System nicht. Es sei denn, ein sehr geringer Anteil der Effizienz wird für die Beheizung der Trennwand selbst aufgewendet.

Hinweis Im Metallgehäuse bildet sich heiße Luft, und wenn sie in einen Raum geleitet wird, der über spezielle Kanäle verfügt, werden in dem Raum, in dem der Kamin installiert werden soll, keine Heizkörper benötigt.

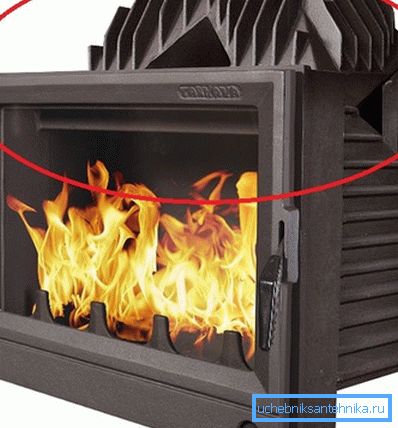

Pyrolysekamine

Hinweis Lassen Sie uns zunächst die Terminologie verstehen und uns klar machen, dass Pyrolyse die thermische Zersetzung von organischen Stoffen in leichtere Moleküle ist. Das heißt, der Rauch, der durch die Verbrennung organischer Substanzen entsteht, ist nur das Produkt des Pyrolyseprozesses.

Und jetzt wollen wir mal sehen, was Pyrolyse in Heizungsstrukturen bringen kann.

1. Erstens ist das Pyrolyseprodukt eine organische Substanz, die noch nicht vollständig verbrannt wurde. Sie können daher verbrannt werden, um zusätzliche Wärmeenergie zu erhalten.
2. Zweitens ist Rauch eine Sekundärwärme. Statt ihn in den Schornstein abzuleiten, können Sie diese Energie nutzen, wodurch der Wirkungsgrad der gesamten Heizung erhöht wird.

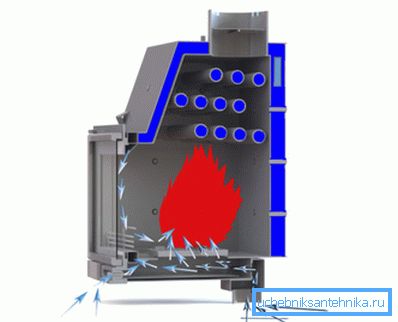

Achten Sie auf die obere Abbildung - dort sehen Sie den Gasgenerator-Einsatz in der Sektion, genauer gesagt, es gibt zwei Feuerstellen:

• Es gibt einen Raum mit begrenztem Luftzugang zum Ablegen und Verbrennen von Brennholz.
• und auf der Kamera die Verbrennung von Pyrolyseprodukten (Rauch).

Zur Zündung tritt Luft durch einen Aschenkasten (A) in die untere Kammer ein, sie tritt auch ein, um Glas (B1) zu blasen, aber der Kanal B2 soll heiße Luft in die Pyrolysekammer bringen, wo der endgültige Brennstoff ausbrennt.

Der Hauptvorteil des Gaskamins ist natürlich ein sehr hoher Wirkungsgrad - manchmal kann er die 100-Prozent-Marke einholen und das ist keine Fiktion, sondern Realität. Luft wird der Gasgeneratorkammer von oben zugeführt.

Aus diesem Grund befindet sich bei Festbrennstoffkesseln häufig die Feuerstelle oben und die Nachbrennkammer von unten - dies vereinfacht die Konstruktion erheblich. Um die Effizienz des Brennens von Brennholz zu erhalten, wird der Feuerraum notwendigerweise auf Schamottesteinen gelegt und erst dann verziert. Es ist zwar durchaus möglich, einen dekorativen feuerfesten Ziegel zu erwerben.

Einige proben

Metall PL-190, hergestellt in Polen aus Stahlblech 4-6 mm (je nach Baustelle) ist ein eckiger Kamin mit Wassermantel und seitlicher Öffnung der Tür. Wenn die Hauptkomponenten aus hitzebeständigem Stahl bestehen, sind die Türzargen, Stopper und der Rost aus Gusseisen. Der Durchmesser des Kaminrohres beträgt hier 180 mm und die CO-Emission beträgt 0,4% bei einer Austrittstemperatur von C 16 ° C.

Die Luftzufuhr aus dieser Struktur erfolgt von der Straßenseite aus, und das Heizen erfolgt durch Brennholz, Briketts und Pellets in einem kontinuierlichen Verbrennungsmodus. Der Arbeitsdruck im Wasserkreislauf beträgt 32 l. Die Anweisung sieht bis zu 8 bar vor, die Nennleistung beträgt 8 W, der Wirkungsgrad liegt bei 75%. Die Einheit reicht für die Beheizung einer Fläche von 100 m2.

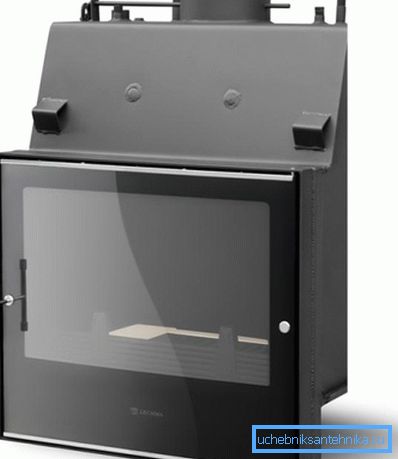

Metall PL-190, hergestellt in Polen aus Stahlblech 4-6 mm (je nach Baustelle) ist eine direkte Art von Kamin mit Wassermantel und seitlicher Öffnung der Tür. Wenn die Hauptkomponenten aus hitzebeständigem Stahl bestehen, bestehen die Türrahmen, Stopper und der Rost aus Gusseisen. Der Durchmesser des Kamins beträgt hier 180 mm und die CO-Emission beträgt 0,4% bei einer Austrittstemperatur von C 16 ° C.

Die Luftzufuhr aus dieser Struktur erfolgt von der Straßenseite aus und das Heizen erfolgt durch Brennholz. Briketts und Pellets in einem kontinuierlichen Verbrennungsmodus. Der Arbeitsdruck im Wasserkreislauf beträgt 31 bis 64 l. Die Anweisung sieht bis zu 8 bar, Nennleistung 12, 15, 19 W, Wirkungsgrad 75% vor. Das Gerät reicht aus, um eine Fläche von 200 m2 zu heizen.

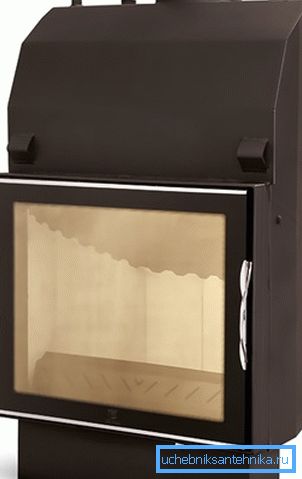

PL-210 ECO ist in Aussehen und Produktion seinen Pendants sehr ähnlich, nur das Gasgeneratorprinzip der Verbrennung verändert seine Leistung radikal. Der Durchmesser des Kamins beträgt also bereits 200 mm, die CO-Emission 0,11% und die durchschnittliche Austrittsgastemperatur beträgt bereits 268? und eine Effizienz von 78%. Natürlich ist der Preis fast doppelt so hoch, aber der Kraftstoffverbrauch ist enorm.

Fazit

Wenn Sie in Ihrem Haus einen Kamin mit Warmwasserbereitung installieren, finden Sie nicht nur eine Wärmequelle, sondern auch einen gemütlichen Ort zum Entspannen in einer kalten oder kühlen Jahreszeit. Darüber hinaus können Sie es nicht nur kaufen, sondern auch selbst hinzufügen, indem Sie die oben genannten Prinzipien anwenden. Erfolge!
