Was sind die heizsysteme: wasser, luft, warmer boden und
Was sind die Heizsysteme und aus welchen Gründen werden sie klassifiziert? Wir müssen uns mit den bewährten Langzeitbetriebssystemen in privaten Gebäuden und mit Mehrfamilienhäusern und mit relativ neuen Lösungen vertraut machen, die gerade erst an Popularität gewinnen. Also lass uns anfangen.
Warmwasserbereitung

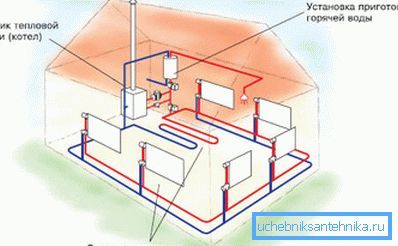

Diese Arten von Heizungssystemen haben ein gemeinsames Merkmal: Das Wärmeübertragungsfluid wird verwendet, um Wärme von der Wärmequelle zu den Heizgeräten zu transportieren.
Hinweis: Im Gegensatz zum Namen spielt Wasser diese Rolle nicht immer. Salzlösungen, Ethylen und Propylenglykol, gebrauchtes Motoröl werden ebenfalls verwendet. Sie sind im Vergleich zu Wasser an einem viel tieferen Gefrierpunkt günstig, was es möglich macht, keine Angst vor dem Auftauen von Rohren und Batterien zu haben.
Die Erwärmung durch Wasser kann wiederum nach einer langen Reihe von Zeichen klassifiziert werden.
Wärmequelle
In dieser Rolle kann sein:
- Heizraum oder BHKW. Das Kühlmittel wird auf zwei Linien der wärmegedämmten Strecke (Vor- und Rücklauf) zum Haus transportiert. Am Eingang des Hauses ist eine Aufzugsanordnung montiert, die die Temperaturparameter der Heizung aufgrund der Beteiligung eines Teils des Kühlmittels an der Umwälzung stabilisiert. Der Hauptnachteil der Regelung sind große Wärmeverluste während des Transports.
Beachten Sie! Diese Verluste werden vom Endbenutzer bezahlt. Daher gibt es viele, die von der Zentralheizung auf autonome Heizungsarten umsteigen möchten.

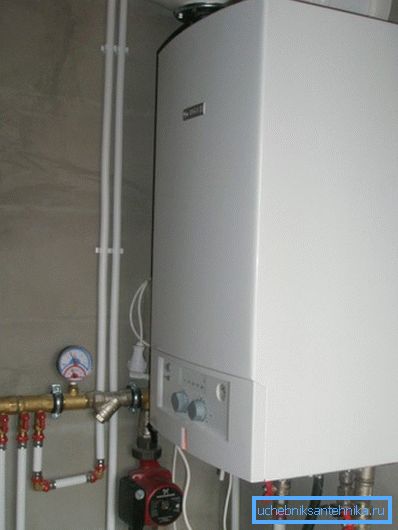

- Hauptgas. Der Gaskessel verursacht minimale Heizkosten (etwa 70 Kopeken pro Kilowattstunde Wärme). Derzeit und in naher Zukunft ist dies die rentabelste Lösung. Gas in Gasflaschen und Gastanks ist viel teurer - von 1,8 bis 2,8 Rubel / KW * h.
- Brennholz, Kohle. Die Kosten sind etwas höher (1,1 - 1,4 Rubel / KW * H). Der Hauptnachteil ist die geringe Autonomie der Kessel: Sie erfordern eine periodische Brennstoffbeladung und Ascheabfuhr.
- Dieselkessel, Im Gegenteil, es erfordert nicht die Aufmerksamkeit des Inhabers für Wochen. Zu den Nachteilen gehören die Notwendigkeit, eine große Menge Brennstoff, Geruch zu speichern, einen hohen Geräuschpegel während des Betriebs des Solarbrenners und die hohen Wärmekosten (3,2 Rubel / kWh).
- Zum Schluss elektrische Kessel aller Art. (Tenovy, Induktion und Elektrode) sind im Betrieb am bequemsten und sichersten. Sie erfordern keine häufige Wartung oder Entfernung von Verbrennungsprodukten. Für all das Gute müssen Sie bezahlen; in diesem Fall ziemlich spezifisches Geld in Höhe von 3,6 - 3,8 Rubel pro Kilowattstunde.
Kühlmittelkreislauf
Es kann natürlich und gezwungen sein.
Zirkulationsart | Beschreibung |

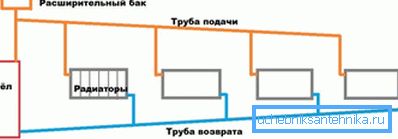

Natürlich (gravitativ) | Das Erhitzen des Wassers im Wärmetauscher des Kessels reduziert dessen Dichte. Nachdem sich das heiße Kühlmittel ausgedehnt hat, wird es mit kaltem Wasser in den oberen Teil des Kreislaufs gedrückt. Das Wasser, das durch die Heizvorrichtungen zum Kessel zurückkehrt, gibt überschüssige Wärme ab. |
Gezwungen | Die Bewegung des Wassers wird durch den Betrieb der Umwälzpumpe mit einer konstanten oder einstellbaren Kapazität bereitgestellt. |
Nützlich: Geübte Installationsschemata, die in beiden Modi arbeiten können. In diesem Fall wird das Einsetzen der Pumpe in die Füllung mit großem Durchmesser (ab DN 32) mit einem Bypass geliefert. Es ist erforderlich, damit die Einschränkung der Rohrleitung den ohnehin geringen Hydraulikdruck im natürlichen Zirkulationsmodus nicht verringert.

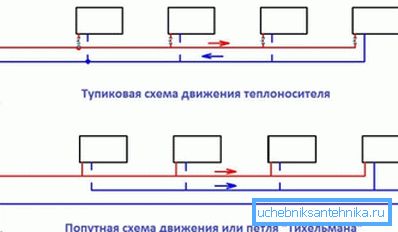

Die Bewegungsrichtung des Kühlmittels
Es kann Deadlock und Passing sein.
- Die Sackgasse des Heizsystems impliziert, dass sich das Kühlmittel in verschiedenen Teilen des Kreislaufs in entgegengesetzte Richtungen bewegt.
- Folgen des Verkehrs bedeuten, dass sich an keiner Stelle des Kreislaufs Wasser, Frostschutzmittel, Öl usw. befinden. Ändern Sie die Bewegungsrichtung nicht in die entgegengesetzte Richtung.
Abfüllung von oben und unten
Hier ist alles einfach: Das Schema mit der oberen Füllung geht davon aus, dass sich das Wärmeversorgungsbett (der horizontale Zweig der Rohrleitung, der die Steigleitungen verbindet) im Dachgeschoss befindet und das Rücklaufbett im Untergeschoss.
Bei niedrigerer Abfüllung sind beide Dielenhäuser im Keller geschieden. Die Riser sind paarweise miteinander verbunden. Jedes Paar ist durch einen Jumper in der obersten Etage des Hauses oder im Keller verbunden.
Layout

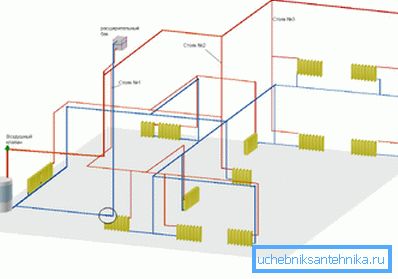

Trennen Sie die vertikale und horizontale Verdrahtung. Die Begriffe scheinen intuitiv verständlich und bedürfen keiner Kommentare. Es muss jedoch klargestellt werden, dass in der realen Welt die kombinierten Arten von Heizungssystemen üblicher sind. In einem typischen Wohngebäude ist die Steigleitung beispielsweise vertikal angeordnet, die Abfüllung jedoch horizontal.
Anschluss von Heizgeräten

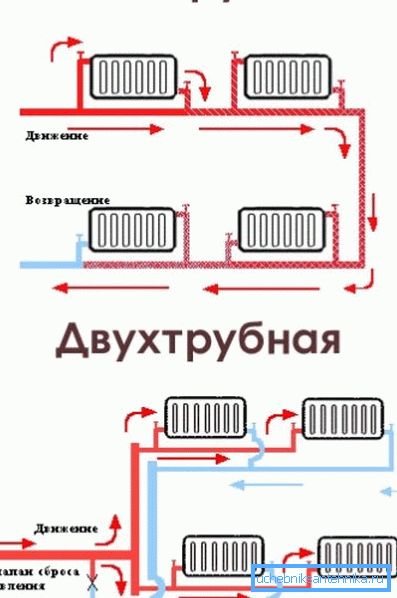

Auf dieser Basis werden Einrohr- und Zweirohrkreise unterschieden.
- Im ersten Fall ist die Füllung ein Ring zwischen den Einlass- und Auslassrohren des Kessel- oder Hausventils der Aufzugsanordnung. Heizgeräte zerreißen oder, was sinnvoller ist, parallel zur Abfüllung abstürzen.
- Das zweite Schema impliziert, dass jeder Kühler oder Konvektor eine Brücke zwischen der Zufuhr- und der Rückfüllung ist.
Hinweis: Im Allgemeinen erfordert ein Zweileiter-Kreislauf die Drosselung jedes Instruments und das Ausgleichen des Systems, wenn mit Drosseln begonnen wird. Die Anweisung hängt mit der Tatsache zusammen, dass der gesamte Kreislauf ansonsten durch die Geräte geleitet wird, die dem Kessel oder dem Aufzug am nächsten sind, was mit dem Abtauen von Fernkühlern einhergeht.
Exotisch
Was ist die Heizung zusätzlich zu den üblichen und weit verbreiteten Schemata mit einem flüssigen Kühlmittel?
Luftig
In der Rolle des Kühlmittels dient gewöhnliche Luft. Da die spezifische Wärmekapazität gering ist, müssen große Mengen transportiert werden. Luftheizungssysteme werden oft mit Belüftung kombiniert.
Die Lösung ist interessant, da im Inneren keine Heizvorrichtungen vorhanden sind. Der Hauptnachteil besteht darin, dass der verdeckte Einbau von Luftkanälen nur in der Bauphase oder bei größeren Reparaturen des Hauses möglich ist.
Warmer Boden
In der Rolle des Heizers dient die gesamte Oberfläche des Bodens. Zu diesem Zweck wird ein Rohr mit Wärmeträger, ein Heizkabel oder ein Folienheizgerät in den Estrich oder unter die Deckschicht eingebracht. Die Arbeit kann leicht von Hand ausgeführt werden, ohne dass Spezialisten hinzugezogen werden müssen.

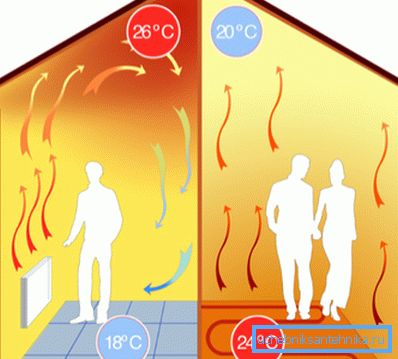

Fußbodenheizung ist für ihre Effizienz interessant. Nein, der Preis für eine Kilowattstunde Wärme ändert sich nicht: Sie hängt nur von der Wärmequelle ab. Einsparungen werden durch eine effizientere Temperaturverteilung und weniger Leckage durch die Decke erzielt.

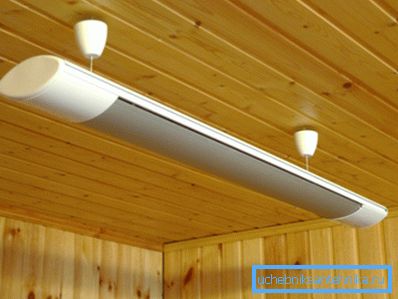

Infrarot
Die meiste Wärme wird vom Heizelement durch Wärmestrahlung auf Gegenstände und Personen im Raum und nicht auf Konvektion übertragen. Da die Heizgeräte direkt die Temperaturrezeptoren der Bewohner des Hauses beeinflussen, kann die Temperatur im Raum ohne geringfügige Beschwerden auf 15-16 ° C gesenkt werden. Also wieder Energieeinsparungen.
Fazit
Selbstverständlich erhebt unsere Miniaturprüfung möglicher Lösungen im Heizungsbereich keinen Anspruch auf Vollständigkeit. Das beigefügte Video wird mit nützlichen und lehrreichen Materialien ergänzt. Erfolge!
