Wärmeableitung von heizkörpern: ungefähre berechnung und

Jeder Heizkörper hat die Aufgabe, den Raum effektiv zu erwärmen. Daher ist einer der wichtigsten Parameter dieser Geräte die Wärmeübertragung, die bestimmt, wie gut der Kühler die Aufgabe bewältigen kann. Nachfolgend werden wir betrachten, welche Faktoren diesen Parameter beeinflussen, welche Wärmeübertragung von verschiedenen Kühlertypen ausgeht und wie diese berechnet werden.

Direkte Wärmeübertragung

Was ist Wärmeübertragung?

Wärmeübertragung wird also als Indikator bezeichnet, der die Wärmemenge angibt, die das Gerät über einen bestimmten Zeitraum überträgt. Häufig wird dieser Parameter auch als thermische Leistung, Strahlerleistung oder Wärmestrom bezeichnet. Es wird in Watt, abgekürzt - Watt gemessen.

In einigen Quellen wird dieser Parameter jedoch in Kalorien pro Stunde gemessen - 1 W entspricht 859,8 cal / h. Eine solche Messung ist jedoch selten.

Es ist zu beachten, dass die Wärmeübertragung von der Batterie durch drei Prozesse erfolgt:

  • Wärmeaustausch;
  • Konvektion;
  • Durch Strahlung

Jede Batterie führt Wärme auf alle drei Arten, aber unterschiedliche Heizgeräte haben ein unterschiedliches Verhältnis. In der Tat werden Radiatoren nur solche Geräte genannt, bei denen mindestens 25 Prozent der Wärme durch direkte Strahlung übertragen werden. Dieser Begriff hat jedoch eine breitere Bedeutung erhalten, weshalb er auch für Konvektionsgeräte verwendet wird.

Schema der Wärmeübertragungsoptionen

Berechnung der Wärmeübertragung

Bei der Zusammenstellung einer Heizungsanlage mit eigenen Händen ist die Berechnung der erforderlichen Leistung der Geräte zu beachten. Die Auswahl und deren Menge hängt davon ab. Auf der einen Seite versucht jeder Besitzer, Geld zu sparen. Daher ist es nicht sinnvoll, zusätzliche Batterien zu kaufen. Auf der anderen Seite können Sie, wenn sie nicht ausreichen, keine angenehme Temperatur in Ihrem Zuhause aufrechterhalten.

Es gibt zwei Methoden zur Berechnung der Heizleistung eines Heizkörpers, die zum Beheizen eines Raums benötigt wird:

  • Ungefähre Berechnung, die auf der Tatsache basiert, dass pro 10 Quadratmeter eines Raums mit einem Fenster und einer Außenwand ein Kilowatt Leistung erforderlich ist. Wenn der Raum zwei Außenwände hat, sind 1,3 kW erforderlich, um ihn zu beheizen.
  • Die Berechnung nach der Formel ist eine kompliziertere Methode, erlaubt aber gleichzeitig, einen genaueren Wert zu erhalten.

Nachfolgend finden Sie einen detaillierten Überblick über jede dieser Methoden.

Diagramm der Abhängigkeit der Batterieleistung von der Anzahl der Abschnitte und der Temperatur des Kühlmittels

Ungefähre Berechnung

Um die Heizkörper für die Wärmeübertragung zu berechnen, die zum Heizen des Raums erforderlich sind, müssen Sie die folgenden Parameter kennen:

  • Art der Batterie;
  • Seine Größe;
  • Parameter des Raumes.

Nachfolgend finden Sie eine Tabelle mit Wärmeübertragungsstrahlern aus verschiedenen Materialien:

Typ Die Wirksamkeit eines Abschnitts bei einer Temperatur von 80 Grad
Gusseisen 125-160 W
Aluminium 200 Watt
Bimetall 204 W

Beachten Sie! Die Effizienz der Heizkörper beeinflusst die Art und Weise, wie sie angeschlossen werden. Als effektivste Lösung wird eine Einwegverbindung angesehen, bei der das Kühlmittel von oben zugeführt wird und der Rücklauf von unten abfließt. Bei Geräten mit einer großen Anzahl von Abschnitten ist eine diagonale Verbindung effektiver.

Diagramm der Abhängigkeit der Batterieeffizienz von der Art, wie sie verbunden sind

Zum Beispiel hat der Raum eine Fläche von 18 Quadratmetern und es ist geplant, Gusseisenbatterien darin zu installieren. Da die Heizleistung des Kühlers 160 W pro Abschnitt beträgt, benötigen wir in unserem Fall - (18: 150) x100 = 11,25 ~ 12 Abschnitte.

Beachten Sie! Im Verkauf finden Sie massive Stahlplatten. Um die benötigte Leistung zu berechnen, benötigen Sie eine Tabelle der Wärmeübertragung von Stahlheizkörpern, die in der Regel von ihren Herstellern bereitgestellt werden.

Berechnung nach der Formel

Um den gewünschten Wert zu erhalten, müssen Sie die folgende Formel verwenden: P = Sxhx41, wobei:

  • P ist der gewünschte Wert.
  • h - Raumhöhe.
  • S ist seine Fläche.
  • 41 - ist ein Standardindikator für die Mindestleistung pro Kubikmeter Volumen.

Der ermittelte Wert sollte durch die Nennleistung der Sektion geteilt werden, um die erforderliche Anzahl zu ermitteln.

Tipp! Wenn als Ergebnis der Berechnungen eine gebrochene Zahl erhalten wird, sollte diese aufgerundet werden, da der Mangel an Energie den Komfort des Raums viel stärker beeinflusst als sein Übermaß.

Gusseisen batterie

Merkmale von Geräten verschiedener Typen

Wie wir festgestellt haben, hängen die Wärmeübertragungseigenschaften von Heizkörpern stark von den Materialien ab, aus denen sie hergestellt werden.

Im Folgenden betrachten wir die Wärmeübertragungseigenschaften verschiedener Batterietypen genauer:

  • Gusseisen - unterscheiden sich in der geringsten Effizienz. Außerdem hängt dieser Parameter vom interaxialen Raum ab. Dies liegt an seinem großen Lauf - von 120 bis 160 Watt. Der Wärmeaustausch erfolgt hauptsächlich durch direkte Strahlung und nur 20 Prozent durch Konvektion.

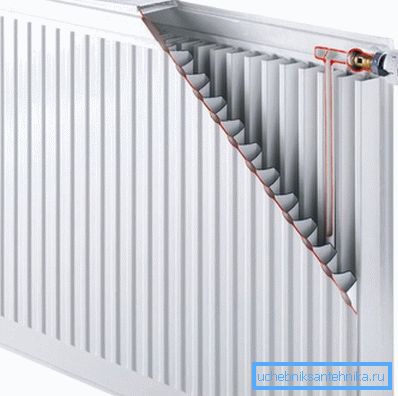

Stahlplatte gerät
  • Panel - Die Wärmeübertragung von Stahlheizkörpern ist nicht viel höher als die von Gusseisen. Um die Wärmeübertragung zu verbessern, werden mehrere Platten verwendet, zwischen denen sich die Lamellen befinden. Somit steigt der Anteil der konvektiven Wärmeübertragung deutlich an.
  • Aluminium - Der Wirkungsgrad ist deutlich höher als bei den beiden vorigen Gerätetypen. Der Umfang solcher Batterien ist jedoch begrenzt. Tatsache ist, dass sie nicht für Hochdruck ausgelegt sind, der in zentralen Systemen verfügbar ist, und dass sie ausschließlich für die Reinigung von gereinigten Kühlmitteln ausgelegt sind.

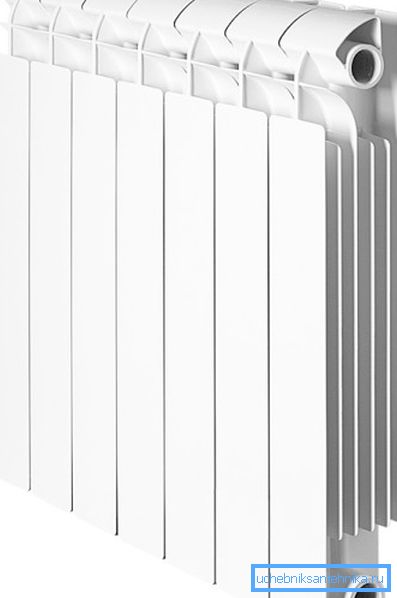

Im Foto - Bimetall - Gerät
  • Bimetall - In Sachen Effizienz übertreffen sie sogar geringfügig Aluminiumgeräte und sind gleichzeitig langlebiger, was den Einsatz in zentralen Systemen ermöglicht. Natürlich ist der Preis dieser Geräte am höchsten, aber aufgrund der hohen Leistung ist es möglich, Radiatoren mit weniger Abschnitten zu installieren, als etwas zu sparen.

Beachten Sie! Damit der Heizkörper mit voller Leistung arbeiten kann, muss er ordnungsgemäß installiert werden - ohne Neigung und in einem gewissen Abstand von der Wand, wie in der Anleitung gefordert. Die Verwendung von reflektierendem Penofol an der Wand trägt ebenfalls zur Steigerung der Effizienz bei.

Hier sind vielleicht alle wichtigen Punkte, die Sie über den Wärmestrom von Heizkörpern wissen sollten, um die Heizungsanlage richtig zu berechnen und nicht mit ihrer Wahl zu verwechseln.

Fazit

Die Wärmeleistung von Heizkörpern ist eine ihrer wichtigsten Eigenschaften. Daher wird auf dieser Grundlage die Berechnung der Heizungsanlage einer Wohnung durchgeführt, ohne die es nicht möglich ist, die komfortable Beheizung im Winter sicherzustellen.

Weitere nützliche Informationen zum stimmhaften Thema finden Sie in dem Video in diesem Artikel.
