Wärmeableitung von bimetallstrahlern: geräte, verfahren und

Beide Kühler, sowohl Aluminium als auch Bimetall, haben eine äußere Ähnlichkeit. Der Unterschied kann nur durch Halten in den Händen erkannt werden, der zweite wiegt eine Größenordnung mehr, was durch seine Vorrichtung erklärt wird - Stahlrohre befinden sich im Ofen, wodurch der Heizkörper im Zentralheizungsnetz verwendet werden darf. Über diese sowie über die Wärmeübertragungsvorrichtung sprechen Sie weiter unten.

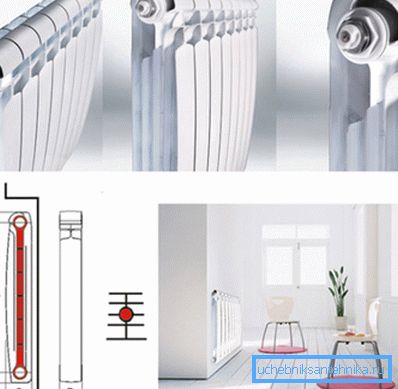

Bimetall-Radiatoren haben eine hohe Wärmeableitung jedes Abschnitts

Gerät

Warum brauchten Sie solche konstruktiven Ergänzungen für den Aluminiumheizkörper? Immerhin ist die Wärmeübertragung dieses Metalls wesentlich mehr Stahl bzw. wird in einer Wohnung mit Aluminium-Heizgeräten spürbar wärmer.

Es ist deutlich zu sehen, dass die Wärmeübertragung von Aluminium doppelt so hoch ist wie Eisen

Tatsache ist jedoch, dass Aluminium "Schwachstellen" hat und vor allem mit der Qualität des Kühlmittels für städtische Heizungsnetze zusammenhängt. Der verwendete Wärmeträger enthält verschiedene Verunreinigungen, einschließlich Alkalien und Säuren, die Aluminium zerstören.

Der zweite wichtige Punkt ist die Unfähigkeit, dem hydraulischen Druck standzuhalten, was für Häuser, die an die Zentralheizung angeschlossen sind, nicht ungewöhnlich ist.

Eigenschaften

Folgende Tatsachen sprechen für Bimetallheizgeräte:

Chemische Beständigkeit In Bimetallstrukturen zirkuliert Kühlmittel ohne Kontakt mit Aluminium durch Stahlrohre.
Stärke Der Bimetallkühler kann einem Druck von 30 bis 40 bar standhalten, wodurch die Möglichkeit der Zerstörung durch Wasserschläge vollständig ausgeschlossen wird.
Haltbarkeit Die Hersteller dieser Heizgeräte garantieren eine lange Arbeit. Die Lebensdauer beträgt im Durchschnitt 20 Jahre.
Der Kühler besteht aus einer Stahlhülse und einem Aluminiumgehäuse.

Somit bleiben bei Bimetallstrahlern alle positiven Eigenschaften von Aluminiumelementen erhalten.

Sie besitzen:

  • hohe Wärmeabgabe;
  • attraktives Aussehen;
  • gute Kompaktheit.

Unter Berücksichtigung ihrer Gestaltungsmerkmale kann man mit Sicherheit behaupten, dass sie sich als ideale Wahl für den Einbau einer Heizungsanlage in städtischen Wohnungen mit eigenen Händen erweisen.

Die Vergleichstabelle der Wärmeübertragung von Bimetallheizkörpern zeigt den Unterschied zwischen Modellen verschiedener Hersteller

Wärmeübertragungs- und Verbindungsmethode

Die richtige Anzahl von Heizkörperabschnitten für einen bestimmten Raum ist nur die Hälfte der Arbeit. Der Rest ist, den besten Weg zu finden, um das Heizgerät anzuschließen, damit es seine Qualitäten voll entfalten kann. Daher ist es notwendig, aus solchen Optionen zu wählen:

Einseitig direkt Der beste Weg, nicht nur den Bimetallkühler anzuschließen, sondern jeden anderen. Diesen Indikator für die Wärmeübertragung können Sie dem Pass des Geräts entnehmen.

In diesem Fall dringt das Kühlmittel von oben in den Kühler ein, durchläuft alle seine Abschnitte vollständig und verlässt die gleiche Seite von unten.

Diagonale Eine gute Option, die nur für Batterien mit einer großen Anzahl von Sektionen gerechtfertigt ist, nämlich > 12 stück Das erhitzte Wasser tritt von einer Seite oben in das Gerät ein, durchläuft die Kanäle und tritt durch den unteren Kühlerauslass auf der anderen Seite aus.

In diesem Fall können Sie mögliche Wärmeverluste minimieren und das gewünschte Ergebnis erzielen.

Unten Es wird verwendet, wenn die Heizungsrohrleitung im Boden verborgen ist. Die Anschlussanweisungen lauten wie folgt: Der Eingang ist von einer Seite in die untere Öffnung des Geräts, der Ausgang ist von der unteren Öffnung von der anderen Seite.

Die Erfahrung zeigt, dass Sie in diesem Fall einen Abschnitt hinzufügen müssen, da der Wärmeverlust innerhalb von 10% liegt.

Einzelrohr Diese Verbindung ist eine serielle Verbindung von Heizkörpern. Gleichzeitig können die Wärmeverluste 40% erreichen. Daher wird der Einsatz in autonomen Heizungsanlagen nicht empfohlen, da sonst der Wärmepreis zu hoch ist.

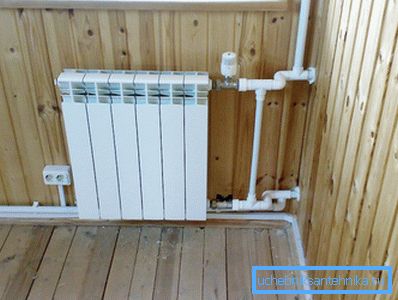

Die Wärmeleistung eines Abschnitts eines Bimetallkühlers mit direktem Zweiwegeanschluss ist die maximale Leistung

Daraus kann geschlossen werden:

  • wenn Sie eine maximale Wärmeübertragung von Heizgeräten mit einer Standardanzahl der Abschnitte 7-10 erreichen möchten, es ist notwendig, sich von ihrer direkten Einwegverbindung zur Zentralheizung leiten zu lassen;
  • in dem Fall, wenn die Fläche des Raums groß genug ist und es erforderlich ist, Heizkörper mit mehr als 12 Sektionen einzubauen, geeignet ist das diagonale Schalten des Geräts in einem Zweirohrsystem (Vorlauf + Rücklauf).

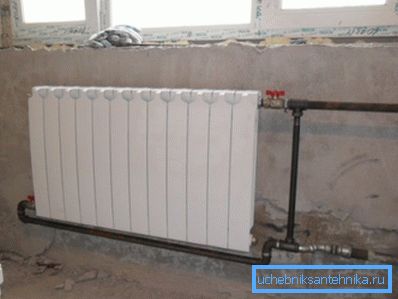

Auf dem Foto - eine diagonale Methode zum Verbinden des Heizkörpers aus 12 Abschnitten.

Installationsort korrigieren

Eine weitere wichtige Frage, die wir oft vergessen, da sie nicht so wichtig ist. Die klassische Version ist unter dem Fenster, aber warum?

Dies ist auf den Zugang von kalter Luft zum Raum zurückzuführen:

  • durch das Fenster tritt viel mehr ein als durch die Außenwände;
  • Er geht sofort hinunter und beginnt am Boden entlang zu klettern, was Unbehagen verursacht und das Verlangen nach oben steigt.

Daher müssen Sie eine Wärmesperre aufstellen, die den Kaltfluss verdünnen oder sogar vollständig aufheben kann.

Tipp: Verwenden Sie einen Heizkörper mit einer Breite von 70-90% der Fensteröffnung. Dann wird die von der Straße kommende Luft sofort warm.

Es gibt auch bestimmte Installationsregeln, die eingehalten werden müssen, um eine gute Konvektion zu erreichen und dadurch die Wärmeübertragung zu verbessern:

  • Lassen Sie einen Abstand von mindestens 60 mm zwischen der Heizung und dem Boden.
  • Von der Fensterbank aus sollte der Abstand zum oberen Teil des Heizkörpers nahezu gleich sein - 50-60 mm oder mehr;
  • von der Wand sollte sich 25 mm oder mehr zurückziehen.

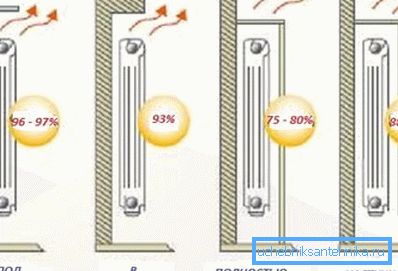

Die Wärmeabgabe eines Abschnitts von Bimetallkühlern hängt direkt von der korrekten Anordnung des Heizgeräts ab

Wir empfehlen auch:

  • Installieren Sie in dem Eckraum mit einer zusätzlichen Außenwand ein anderes Gerät an der kalten Wand, um Wärmeverluste zu reduzieren. Seine Hauptaufgabe besteht darin, die Leistung zu kompensieren, und die Höhe der Installation spielt keine Rolle, nehmen Sie das Niveau der unter den Fensteröffnungen installierten Batterien als Modell.
  • Berechnen Sie vor dem Einbau von Heizkörpern die Anzahl der Sektionen, damit die Wärmeleistung ausreicht, und berücksichtigen Sie die Verluste durch Wände und Fenster.

Tipp: Um die Wärmeübertragung zu erhöhen, installieren Sie hinter dem Gerät eine foliengeschirmte Folienabdeckung mit der Metallseite im Raum.

Fazit

Die normale Wärmeableitung von Heizgeräten ermöglicht es nicht nur, die notwendige Wärme im Raum zu erhalten, sondern sogar wirklich zu sparen. Bimetall-Radiatoren sind leistungsstarke Geräte, die in der Lage sind, Wohn- und Geschäftsräume schnell und effizient zu erwärmen, wenn sie ordnungsgemäß angeschlossen und installiert werden. Das Video in diesem Artikel bietet die Möglichkeit, zusätzliche Informationen zum obigen Thema zu finden.
