Vertikale heizkörper - ihre art, berechnung und verbindung

Es sollte sofort gesagt werden, dass vertikale Heizkörper nicht nur als Heizgeräte verwendet werden, sondern auch als Dekorationsgegenstand im Raum - so etwas wie eine originelle Ergänzung des Innenraums. In diesem Fall geht es um die Erwärmung von Wasser. Daher interessieren wir uns für rohrförmige und plattenförmige Geräte aus Bimetall oder Aluminium sowie für ihre betrieblichen Merkmale.

Darüber hinaus machen wir Sie auf einige Nuancen bei der Installation solcher Heizgeräte aufmerksam. Außerdem zeigen wir Ihnen das Video in diesem Artikel.

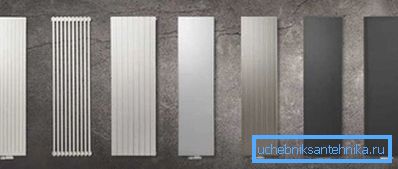

Vertikale Heizkörper

Wenn Sie vertikale, nicht standardmäßige lange Heizkörper in Innenräumen (bis zu 1.800 mm Höhe) verwenden möchten, müssen Sie wissen, dass sie nicht unter Fenstern installiert werden können.

Dadurch verlieren Sie zusätzliche Wärmeisolierung, da der vor dem Fenster aufsteigende Warmluftstrom den kalten Strom aus dem Glas abschneidet. Die gleiche Situation wird jedoch mit der Fußbodenheizung geschaffen, daher ist sie nicht kritisch.

Arten

  Hinweis Tatsächlich sind alle Heizkörper für ein Wasserheizungssystem vertikal, da ihr Betrieb in einer solchen Position erfolgt. Sie können aus verschiedenen Metallen hergestellt werden und dies hängt in der Tat von ihrem Gewicht und Preis ab. Darüber hinaus kann die Effizienz der Wärmeübertragung direkt beeinflusst werden.

• Gusseisen-Vertikalstrahler gehören zur Kategorie der röhrenförmigen (säulenförmigen) Profile, dh ein Abschnitt besteht in der Regel aus zwei vertikalen Rohren oder Säulen, die miteinander verbunden sind, und die Anzahl dieser Abschnitte kann nach Belieben gewählt werden.

Gusseisen eignet sich besonders gut für Zentralheizungssysteme, da es aufgrund seiner Dicke lange erhitzt wird, aber die Wärme lange hält, was für die gelegentliche Zufuhr von Kühlmittel sehr praktisch ist. Roheisenvorrichtungen haben zwei Hauptnachteile - dies ist ein großes Volumen (für autonome Systeme ist es zu teuer und für zentralisierte Geräte fast nicht wahrnehmbar) und eine große Masse.

• Derzeit werden häufig Stahlheizungen verwendet, die jedoch nur aus Platten bestehen und nach dem Konvektionsprinzip arbeiten. Sie stellen keine Rohrmodelle aus Stahl her, obwohl sie unabhängig voneinander in einer Edelstahlversion hergestellt werden können. Aufgrund der großen Anzahl von Größen, geringem Gewicht und relativ geringen Kosten und attraktivem Design werden sie sehr häufig erworben, obwohl es sich in den meisten Fällen nur um autonome Heizsysteme handelt.

Der Hauptnachteil solcher Heizgeräte ist ihre Korrosionsanfälligkeit, weshalb die Anweisung nicht empfiehlt, sie in Systemen mit Zentralheizung zu verwenden, da dort aufgrund des hohen Drucks leicht Leckagen auftreten können.

• Der Hauptvorteil von Aluminiummodellen ist die höchste Wärmeableitung und das geringste Gewicht unter allen Arten von Heizungen dieser Art. Zu den Vorteilen gehören natürlich eine Reihe von Nachteilen. Zunächst ist es nicht sinnvoll, Aluminium-Rohrheizkörper in Zentralheizungsanlagen auch in niedrigen Gebäuden zu installieren, in denen der Arbeitsdruck nicht sehr hoch ist, da dem Kühlmittel ein spezielles Korrosionsschutzmittel zugesetzt werden sollte, was nur in autonomen Systemen möglich ist. Darüber hinaus sind die Kosten einer solchen Batterie recht hoch, aber diese Nachteile gleichen das ausgezeichnete Design des Produkts mehr als aus.

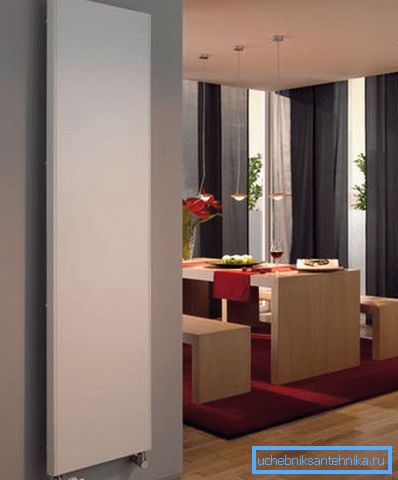

• Im Aussehen sind Aluminium- und Bimetallmodelle sehr ähnlich, außerdem haben eine und die andere eine rohrförmige Kühlmittelzirkulation, obwohl die technischen Eigenschaften solcher Batterien sehr unterschiedlich sind.

Somit ist die Bimetallstruktur ein röhrenförmiger Behälter, in dem sich Stahl befindet und Aluminium sich außerhalb befindet. Daher widerstehen sie aufgrund von Stahl dem höchsten Druck, der in Heizungssystemen möglich ist, und dank Aluminium ist deren Wärmeübertragung deutlich erhöht.

Auf dem Sanitärmarkt sind solche Modelle wahrscheinlich am gefragtesten, da sie sowohl in autonomen als auch in zentralen Heizungsanlagen installiert werden können (solche Heizungen werden auch abschnittsweise demontiert).

Spiegel- und Flachheizkörper

Bei diesen Modellen handelt es sich, wie auf dem Foto oben, in der Regel um vertikale Heizungsheizkörper mit tieferem Anschluss, die eine hervorragende Ergänzung des Innenraums darstellen und gleichzeitig heizen.

Aus dekorativen Gründen sind dies vielleicht die schönsten Modelle, obwohl sie in der Größe hauptsächlich anderen Heizgeräten entsprechen. Daher benötigen sie so viel Platz, wie Sie benötigen.

Solche Heizkörper verfügen über ein Rohrsystem mit Wasserkreislauf und eine hervorragende Wärmeübertragung - zum Beispiel stellen wir sie unterhalb der Tabelle der ECA-Produkte vor.

ECA-Platte glatt

ECA-Panel-Spiegel

Berechnung und Verbindung

Bevor Sie die Heizungen an den Stromkreis anschließen, müssen Sie deren Anzahl oder nur die Leistung einer Einheit in Abhängigkeit von der Lautstärke oder der Quadratur der Wohnung berechnen, in der die Installation erfolgen soll.

Angenommen, Sie installieren Bimetall-Vertikalheizkörper für die Heizung, dann müssen Sie die Leistung eines Abschnitts in den Begleitdokumenten betrachten, aber zum Beispiel nehmen wir 185 W, dies sind die Mirado-Parameter.

Für Räume mit Decken von höchstens 2,7 m und einer Wandstärke von mindestens 0,6 m wird die Formel S * 100 / P verwendet, wobei S die Fläche des Raums ist, P die Leistung eines Abschnitts ist und 100 die für die Heizung erforderliche Wattzahl m ist². Wenn wir ein Zimmer 30m nehmen², Mittelwert K_{Anzahl der Abschnitte}= S * 100 / P = 30 * 100/185 = 16,2, aber aus Sicherheitsgründen ist es natürlich besser, 17 Abschnitte zu verwenden.

Solche Berechnungen können jedoch auch anhand des Raumvolumens vorgenommen werden, insbesondere wenn Sie hohe Decken haben oder Plattenheizkörper verwenden, die nicht in Abschnitte zerlegt werden können.

Es verwendet die Formel P = V * 41,

• wobei P die Gesamtleistung der Heizung ist,
• V ist das Volumen des Raumes
• und 41 ist die zum Erwärmen von m erforderliche Anzahl von Watt³

Wir nehmen ein Zimmer mit der gleichen Fläche, aber mit 3m Deckenhöhe, daher erhalten wir V = 30 * 3 = 90m³. Daher ist P = V * 41 = 90 * 41 = 3690-3,69 kW - dies ist die Gesamtleistung eines oder mehrerer Heizkörper, die für einen solchen Raum benötigt werden.

Wenn der Heizkreis bereits montiert ist, ist es sehr einfach, einen hohen Heizkörper mit den eigenen Händen zu verbinden, zumal diese normalerweise von unten oder von unten her angeschlossen werden.

Es ist sehr wichtig, dass Sie es richtig fixieren, und es gab keine Schräglage, und die Eingänge entsprachen genau der Position der Anschlüsse der Schaltung, so dass die korrekte Markierung der Befestigungspunkte der Halterungen sehr wichtig ist. Jedes Heizgerät muss am Ein- und Auslass Ventile und Armaturen (Hähne) aufweisen, damit es autonom demontiert werden kann.

Fazit

Nicht in allen Räumen ist nicht immer die gleiche Lufttemperatur erforderlich. Um vertikale Heizkörper getrennt voneinander zu regeln, werden automatische Thermostate unterschiedlicher Bauart verwendet. Die Funktionsweise eines solchen Geräts besteht im Wesentlichen darin, dass Sie die erforderliche Temperatur einstellen. Wenn das Ventil erreicht ist, schließt es und wenn es fällt, öffnet sich der Durchgang wieder.
