Verteilerheizung selbst heizen

Eine effektive Hausheizung ist ein sehr wichtiger Faktor für den Wohnkomfort. Die gleichmäßige Erwärmung aller Heizgeräte bedeutet einen ordnungsgemäßen Betrieb. Manchmal stellt sich jedoch heraus, dass das Kühlmittel nicht für alle Analysepunkte ausreichend ist. Dies kann aus vielen Gründen geschehen, zum Beispiel aufgrund der Nichteinhaltung der Rohrdurchmesser bei der Installation des Systems oder aufgrund eines falschen Heizungsinstallationsschemas. Es stellt sich so dar: Die Temperatur reicht aus, es befindet sich Wasser im System und es ist nicht genug Wärme vorhanden, weil bei allen Batterien einfach die richtige Verteilung von Wasser fehlt. Dies bedeutet, dass die Grundregel für die Auswahl des Rohrdurchmessers verletzt wurde: Die Summe der Durchmesser aller Heizkreise muss gleich oder etwas größer sein als der Durchmesser des Auslassrohrs vom Kessel. In diesem Fall müssen Sie entweder die Ventile der Batterien verwenden, oder Sie müssen den Kühlmittelfluss zum Heizungssystem anpassen, oder es sollte erneut durchgeführt werden. Eine der Lösungen für das Problem besteht darin, einen Wärmeverteiler mit eigenen Händen herzustellen.

Arbeitsprinzip

Arbeitsprinzip

Sie können die Fehler früherer Heizungsinstallateure mithilfe eines der klassischen Anschlusspläne korrigieren. Das effizienteste Verteilungssystem des Kühlmittels im Heizungssystem ist bisher ein Verteiler.

Im Kern ist dies ein Tank, in den erwärmtes Wasser aus dem Kessel zum Heizen zugeführt wird. Von dort fließt es durch Rohre mit kleinerem Durchmesser zum Analysepunkt (Heizkörper, Fußbodenheizung, indirekter Heizkessel). Nachdem die Wärme abgegeben wurde, wird das Wasser durch die gleichen Leitungen zurückgeführt, jedoch bereits auf eine andere Kapazität (aufnehmend), und der allgemeine Fluss kehrt dann zum Kessel zurück. Der Zyklus ist abgeschlossen.

So ändern Sie das Heizungssystem

So ändern Sie das Heizungssystem

Mit Kenntnissen im Umgang mit Werkzeugen, Schweißmaschinen (wenn Schweißen erforderlich ist) und Kenntnissen in der Sanitärtechnik ist es ziemlich einfach, einen Verteiler für die Heizung zu erstellen. Zunächst müssen Sie die Anzahl der Heizkreise festlegen. Hierbei handelt es sich um separate Filialen, die bestimmte Räume heizen (einen oder mehrere).

Wenn Sie einen Kollektor in die Einzelheizung von zwei oder mehrstöckigen Häusern einbauen, ist es besser, in jeder Etage einen eigenen Kamm (Verteiler) herzustellen. In diesem Fall können Sie nicht auf den Heizraum verzichten, in dem sich der Hauptverteiler befinden wird.

Wenn das Haus einstöckig ist, ist es ratsam, einen Verteilerknoten zu erstellen, der sich neben dem Kessel befindet. Um alles in einen separaten Raum zu bringen oder es beispielsweise mit einer Küche zu kombinieren - diese Entscheidung wird aufgrund der Anordnung und Größe des Hauses, des Modells des Kessels und der Art des Brennstoffs, auf den es arbeitet, getroffen.

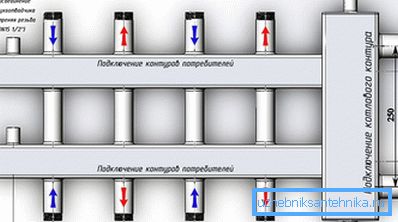

Bei der Installation eines Heizungsverteilers direkt neben dem Kessel besteht dieser aus Metallrohren mit kreisförmigem oder rechteckigem Querschnitt. Bevor Sie jedoch mit der Arbeit beginnen, sollten Sie die Anzahl der Analysepunkte des Kühlmittels bestimmen. Die Wahl des Durchmessers der zu verlegenden Rohre hängt davon ab. Danach müssen Sie zur Verdeutlichung eine Zeichnung zeichnen. Es zeigt alle notwendigen Abmessungen und Parameter:

  • Die Durchmesser der Vorlauf- und Rücklaufrohre, verzweigen sich zu den Heizkreisen, Gewinde.
  • Entfernungen zwischen den gebenden und empfangenden Zweigen.
  • Die Abstände zwischen der Hauptzuleitung und der Rücklaufleitung.
  • Richtungshähne. Sie können in entgegengesetzte Richtungen oder aufwärts gerichtet sein. Wenn die Vorschub- und Rücklaufhähne in eine Richtung gerichtet sind, werden sie in einem Schachbrettmuster platziert.

Wenn alle notwendigen Vorbereitungen getroffen wurden, können Sie mit der Arbeit fortfahren.

Heizraum

Heizraum

Der Heizraumkollektor besteht aus zwei Werkzeugen: Vor- und Rücklauf. Natürlich werden bei einem großen Haus aufgrund des beeindruckenden Wärmeträgervolumens und der beträchtlichen Länge des Heizsystems Rohre mit einem Durchmesser von mindestens 100 mm zur Herstellung des Verteilers verwendet.

Der Versorgungsverteiler ist mit Ventilen und Umwälzpumpen montiert, der Rücklauf - nur mit Absperrventilen.

Auch im Verteiler montierte Messgeräte, Thermometer und Sicherheitsgruppe. Durch eine solche "Befüllung" können die Probleme einer separaten Filiale gelöst werden, ohne die Heizung im Haus abzuschalten.

Bei der Installation gibt es folgende Reihenfolge der Arbeiten:

  • Entsprechend der Zeichnung gekaufte Rohre (in unserem Fall Metall). Bei Bedarf werden sie von Rost befreit.
  • Gemäß dem Montageschema werden die Rohre durch Elektro- oder Gasschweißen geschweißt.
  • Alle Schweißnähte werden gereinigt und das Design wird verschmutzt.
  • Der Kollektor ist an das Heizungssystem angeschlossen und unter Druck gesetzt - auf Lecks prüfen. Füllen Sie dies mit Wasser und lassen Sie es einige Zeit unter Druck stehen.

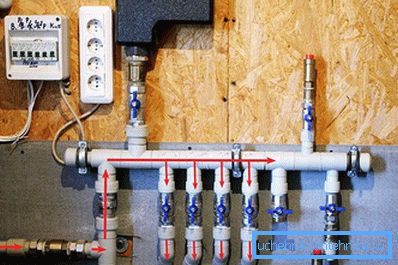

Lokaler Sammler

Lokaler Sammler

Die Installation eines solchen Knotens unterscheidet sich grundsätzlich nicht von der Montage eines Verteilers in einem Heizraum. Die Ausnahme ist Rohrmaterial. Da dies beispielsweise ein redundanter Knoten ist, der weit von der Heizeinrichtung entfernt ist und der Temperatureinfluss auf ihn wesentlich geringer ist, können Verbund-PP-Rohre oder aus Metall-Kunststoff verwendet werden. Löten ist jedoch zuverlässiger als eine Spannzangenverbindung, weshalb Polypropylenrohre bevorzugt werden.

Der nächste Unterschied des lokalen Kamms vom Heizungsraum besteht darin, dass das Wasser keine Zeit hat, um die gesamte Temperatur abzugeben und wieder ausreichend heiß ist, da die Länge der Rohre gering ist, und das Wasser im Rücklauf in den Heizkessel ist fast kalt.

Profitabel oder nicht

Profitabel oder nicht

Wie rentabel es ist, den Heizungsverteiler selbst zu installieren, beurteilen Sie es selbst. Erstens geben Sie nur Material aus. Zweitens stimmt es vollauf mit den technischen Parametern Ihrer Heizungsanlage überein, während der Speichersammler dafür immer noch erneuert werden muss. Und das kostet auch. Drittens hilft der Kollektor selbst dabei, die Kosten seiner Installation schnell wieder auszugleichen. Auf welche Weise? Bei einem herkömmlichen Zwei-Rohr-Heizungssystem strömt das Kühlmittel entlang der Kontur und gibt Wärme ab, beispielsweise 20 m, und der Kollektorkreislauf ist halb so lang geht zu einem Punkt der Analyse, so dass das Wasser in der Rücklaufleitung wärmer ist und weniger Brennstoff zum Heizen benötigt wird. Und da der Treibstoff sehr, sehr teuer ist, wird er sich in einer Saison bezahlt machen. Wenn Sie Fragen haben, schreiben Sie Kommentare zu dem Artikel. Der auf der Baustelle tätige Spezialist wird Sie mit zusätzlichen Informationen versorgen.

Video

Wie Sie selbst eine Distribution gestalten können, erfahren Sie in unserem Video:

Schemata

Im Folgenden sind mehrere Kollektorheizungsschemata aufgeführt:

Kollektorschaltung

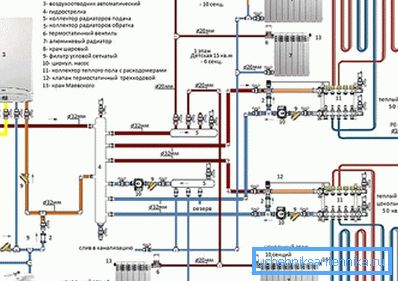

Cottage Heizung Schema

Verteilung der Heizung über die Kollektoren

Kollektorschaltung

Haus mit Einzelkessel

Kollektorheizung
