Vakuumheizkörper: gerät und funktionsprinzip, feinheiten der

Um die Effizienz von Heizgeräten zu steigern, begannen Hersteller neben dem traditionellen Eisen und Stahl, Kupfer und Aluminium bei der Herstellung von Heizkörpern zu verwenden. Später kam die Idee, eine Vakuumbatterie zu schaffen - aufgrund des ausgeklügelten Designs eines solchen Heizelements sollte es sofort warm werden, und seine Leistung kann die besten Bimetall-Pendants übertreffen. Gleichzeitig kann es sowohl mobil sein (es reicht zum Anschließen elektrischer Vakuumkühler) als auch für den Durchfluss (es ist an das Heizungssystem angeschlossen).

Gerät und Funktionsprinzip

Der entscheidende Unterschied zwischen einem durchströmten Vakuumkühler und einem herkömmlichen Heizgerät besteht darin, dass sich das Kühlmittel darin nur durch den Boden bewegt (das Rohr verläuft durch den Boden des Heizelements). In einem klassischen Gusseisenkühler wird heißes Wasser normalerweise von oben zugeführt und durchläuft alle Abschnitte und erwärmt das Metall.

In Vakuumgeräten zum Erwärmen der Oberfläche wird ein etwas anderes Prinzip angewendet:

• ein Heizungsrohr mit heißem Wasser erwärmt sich bis zum Kochen der im Werk in den Kühler gepumpten Flüssigkeit;
• dann verdampft diese Flüssigkeit und steigt an die Spitze der Abschnitte;
• es kühlt und kondensiert an der inneren Oberfläche der Wände. Die Flüssigkeit bewegt sich unter der Wirkung der Schwerkraft nach unten und der Zyklus wiederholt sich.

Die Verwendung von normalem Wasser würde zu einem erhöhten Energieverbrauch für die Verdampfung führen. Daher verwenden diese Batterien eine spezielle Leichtsiederflüssigkeit. In der Regel wird Lithiumbromidflüssigkeit verwendet, um die für die Verdampfung benötigte Energie zu reduzieren, Luft wird aus der Batterie gepumpt. Aus diesem Grund wird der Siedepunkt auf 35 ° C reduziert.

Beachten Sie! Lithiumbromidflüssigkeit kann nicht als gesundheitsfördernd bezeichnet werden. Wenn ein Kühler ausläuft, sollte der Betrieb sofort eingestellt werden.

Das beschriebene Funktionsprinzip von Vakuumheizkörpern wird bei allen Heizgeräten dieses Typs verwendet. Nur die Zusammensetzung der Flüssigkeit, die Betriebstemperatur (abhängig von der Zusammensetzung der Flüssigkeit) und das Aussehen der Vorrichtung können sich ändern.

Vor- und Nachteile

Theoretisch beschriebenes Design weist keine gravierenden Mängel auf.

Die Vorteile der Hersteller sind in der Regel:

• hohe Aufheizrate (normalerweise in Sekunden);
• garantiertes Fehlen von Flugstaus - Sie haben einfach keinen Platz zum Formen, weil das Kühlmittel durch ein Rohr fließt.

• Die Kühlmittelmenge im Heizungssystem sollte nicht zu groß sein. 10-15 Liter sind ausreichend, da der Boiler nicht ständig arbeitet und weniger Energie für die Warmwasserbereitung benötigt.
• Hersteller behaupten auch, dass Vakuumheizkörper im Vergleich zu herkömmlichen Kühlern eine erhöhte Wärmeableitung aufweisen (dies wird weiter besprochen);

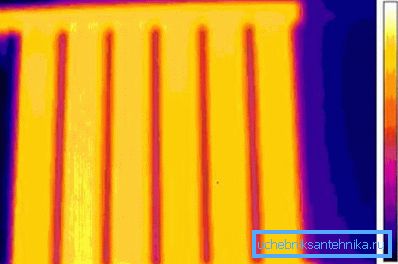

• gleichmäßige Erwärmung;

• niedriger hydraulischer Widerstand.

Unter den Mängeln kann festgestellt werden:

• hohe Kosten, der Preis ist um ein Vielfaches höher als die Kosten herkömmlicher Kühler;

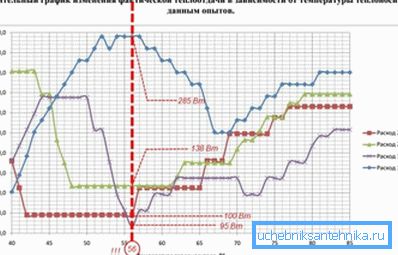

• Die Wirksamkeit solcher Geräte hängt stark vom Temperaturbereich ab. Wenn beispielsweise die Temperatur des Kühlmittels über den empfohlenen Wert steigt, ändert sich die niedrigsiedende Flüssigkeit vollständig in einen gasförmigen Zustand, wodurch die Wärmeübertragung vom Kühler verzehnfacht wird. Heißes Wasser strömt einfach durch das Rohr und Wärme wird nicht durch die Wände der Batterie übertragen.

Beachten Sie! Für eine Zentralheizung müssen Vakuumbatterien unter Berücksichtigung der Vorlauftemperatur ausgewählt werden.

Mehr über Vakuumheizgeräte

Trotz der Tatsache, dass Hersteller im Vergleich zu herkömmlichen Batterien eine Reihe von Vorteilen vorweisen, sind Vakuumanaloga noch nicht so weit verbreitet. Zu den Hauptgründen hierfür zählen nicht nur die hohen Kosten, sondern auch das Fehlen aussagekräftiger Statistiken zu ihrer Verwendung.

Ob Versprechen der Hersteller der Realität entsprechen

Der Hersteller eines Produkts versucht, die Vorteile seines Produkts hervorzuheben und seine Schwächen bescheiden zu lassen. Bei Vakuumkühlern ist die Geschichte die gleiche: Die Frage ist, wie weit die Theorie und Werbebroschüren von der Realität entfernt sind.

Wir können solche Eigenschaften von Vakuumbatterien herausgreifen, über die die Verkäufer schweigen:

• Die Batterie ist nur ein Zwischenprodukt, dessen Aufgabe lediglich darin besteht, Energie vom Kessel zum Haus zu übertragen. Dementsprechend kann die Wärmeübertragung nicht nur dadurch erhöht werden, dass die Luft aus ihr herausgepumpt und mit siedender Flüssigkeit gefüllt wird, die Batterie kein Stromgenerator ist und selbst nichts produziert;

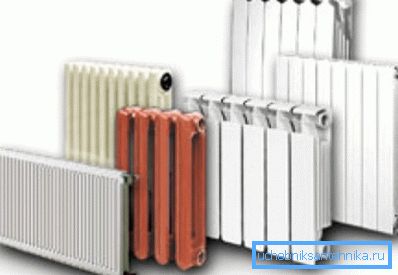

• Vakuumheizkörper erwärmen sich viel schneller als dicke Graugussbatterien. Es macht einfach nicht viel Sinn, es dauert immer noch mehr als eine Stunde, um den Standardraum aufzuwärmen. Das Gewinnen in wenigen Minuten ist absolut unbedeutend.

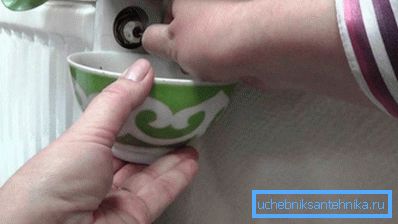

• wahr und das völlige Fehlen von Flugstaus. Bei herkömmlichen Batterien ist dies jedoch längst kein Problem mehr. Installieren Sie einfach das Mayevsky-Ventil an der Oberseite des Heizgeräts und die überschüssige Luft kann unabhängig voneinander abgelassen werden.

Beachten Sie! Dazu müssen Sie während der Installation auch die korrekte Neigung des Kühlers sicherstellen. Er neigt sich ein wenig, so dass die gesamte Luft im oberen Teil am Wasserhahn gesammelt wird.

• Korrosion und Verstopfung der Vakuumheizung sind ebenfalls unmöglich - der Grund liegt darin, dass das Kühlmittel nicht durch die Batterieabschnitte selbst zirkuliert;
• Bei autonomen Heizsystemen mit natürlicher Zirkulation können Probleme auftreten. Tatsache ist, dass sich in ihnen das Kühlmittel aufgrund des Höhenunterschieds zwischen dem Kessel und der Batterie selbst bewegt. Verglichen mit einem herkömmlichen Heizungssystem ist der Höhenunterschied um die Höhe der Batterie geringer bzw. der Druck in der Rohrleitung nimmt ab;

• Was den hydraulischen Widerstand angeht, ist er wirklich klein, aber für den Host ist dieser Parameter absolut nicht wichtig. Dieser Indikator wirkt sich nur für Unternehmen aus, die sich mit der Wartung von Heizsystemen beschäftigen.
• Vakuumheizkörper im autonomen Heizsystem benötigen eine geringe Menge Wasser im System, der Kessel muss jedoch häufiger eingeschaltet werden, um die Temperatur konstant zu halten. Daher kann dieser Parameter auch nicht als unbestreitbarer Vorteil von Vakuumgeräten gegenüber herkömmlichen Geräten bezeichnet werden. Darüber hinaus kosten moderne Radiatoren relativ wenig Wasser;

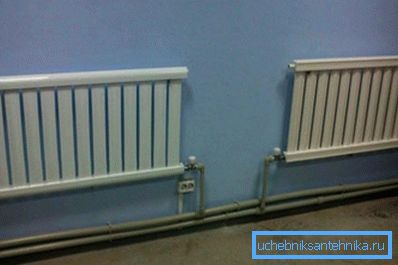

• In der Beschreibung wird normalerweise gesagt, dass der Kühler selbst bei einer niedrigen Temperatur des Kühlmittels arbeitet, dies stimmt zwar, aber die Wärmeübertragung ist ebenfalls gering. Um eine angenehme Temperatur in einem Haus mit einem Niedertemperaturheizsystem zu erreichen, ist es daher erforderlich, die Wärmeübertragungsfläche zu vergrößern (d. H., Um einfach eine größere Anzahl teurer Heizgeräte zu kaufen);

• Es sei auch daran erinnert, dass die Flüssigkeit in der Batterie alles andere als ungefährlich ist. Und wenn ein Auslaufen einer herkömmlichen Batterie nur einen geringen Sachschaden droht, wirkt sich ein Austritt von Lithiumbromidflüssigkeit und dessen Verdampfung auf die Gesundheit der Bewohner aus.

Feinheiten der Wahl

Angesichts aller beschriebenen Merkmale der Arbeit von Vakuumstrahlern ist es schwierig, sie zum Kauf zu empfehlen. Und hier geht es um den hohen Preis, der Wirkungsgrad ist nicht viel höher als der der gleichen Bimetallheizungen, und Sie können viele Probleme bekommen.

Wenn es jedoch keine Probleme mit den Finanzen gibt, ist es möglich, eine solche Batterie zu kaufen. Sie müssen nur die richtige Wahl treffen.

Die Auswahlanweisungen lauten wie folgt:

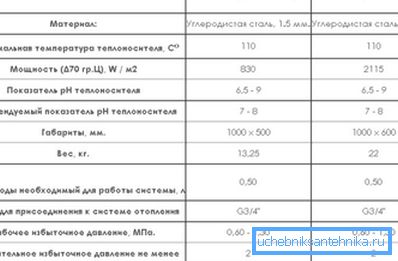

• Zuerst müssen Sie sich mit der Temperatur des Geräts vertraut machen. Wenn es für eine Kühlmitteltemperatur von 110-120 ° C ausgelegt ist und in einer regulären Stadtwohnung installiert werden soll, können Sie die angegebene Leistung vergessen.

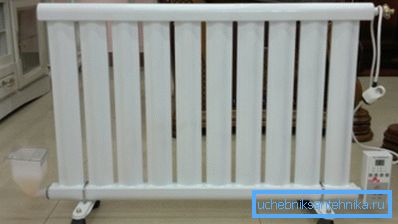

• achten Sie dann auf das Aussehen, insbesondere auf die Qualität der Malerei. Die Farbe sollte nicht mit dem Fingernagel abgerieben, gleichmäßig auf die Metalloberfläche aufgetragen werden und darf keine Flecken und Fließerscheinungen aufweisen. Eine schlechte Farbqualität deutet darauf hin, dass dieser Kühler wahrscheinlich von schlechter Qualität ist.

• Die Flüssigkeit im Inneren sollte nicht zu viel sein. Es reicht aus, nur die Batterie zu kippen und zu hören - leichtes Rascheln bedeutet, dass alles in Ordnung ist. Gurgeln bedeutet, dass viel Flüssigkeit vorhanden ist;
• Schweißnähte sollten klar und glatt sein und dürfen nicht durchhängen.

Hausgemachte Vakuumheizung

Es ist wirklich möglich, einen Vakuumheizkörper mit eigenen Händen herzustellen. Dazu wird lediglich eine alte herkömmliche Batterie und eine flüchtige Flüssigkeit benötigt. Die Verwendung von Wasser ist unerwünscht, da der Wirkungsgrad der Heizung abnimmt.

Die Montage erfolgt in folgender Reihenfolge:

• ein Rohr mit Wärmeträger wird durch den unteren Kanal geführt, die Stopfen werden am Boden des Rohrs entfernt, das Rohr wird eingeführt, die Verbindungen werden abgedichtet;

• Im oberen Teil des Kühlers benötigen Sie ein Loch, um ihn mit niedrigsiedender Flüssigkeit zu füllen. Alkohol kann aus den verfügbaren Analoga des Lithiumbromidgemisches isoliert werden, verdampft leicht und ist für den Menschen ungefährlich;

Beachten Sie! Bis zum Anschlag muss die Batterie nicht gefüllt werden. Es reicht aus, dass die Flüssigkeit das Rohr mit Kühlmittel bedeckt.

• Der schwierigste Teil ist danach das Luftpumpen. Ohne Kompressor funktioniert dies nicht.
• Sie müssen auch die Kalibrierung des Geräts selbst vornehmen, um die optimalen Betriebsbedingungen zu ermitteln. Es ist möglich, die Temperatur des Kühlmittels um 5-10 ° C zu erhöhen und die Oberflächentemperatur der Batterie für jeden neuen Wert zu messen.

Anstelle eines Durchflussrohrs kann auch ein Heizelement mit Thermostat eingesetzt werden. In diesem Fall erhalten wir ein Universalgerät, das als Ergänzung zur herkömmlichen Heizung verwendet werden kann.

Zusammenfassend

Vakuumheizkörper sind eine interessante Idee, die ernsthafte Forschung erfordert. Bisher kann die Wirksamkeit solcher Heizgeräte nur durch Bewertungen seltener Eigentümer, aber durch Hersteller von Werbemitteln beurteilt werden. In der Zukunft können sie mit geringeren Kosten als analog zu herkömmlichen Radiatoren betrachtet werden.

Das Video in diesem Artikel zeigt das Funktionsprinzip solcher Heizgeräte.
