Unabhängige installation von heizungsleitungen:

Immer häufiger werden Rohrleitungen zum Beheizen einer Fußbodenheizung verlegt. Dies liegt an der hohen Effizienz und Wirtschaftlichkeit einer solchen Struktur, nach der sich viele Eigentümer von Privathäusern streben.

Tatsächlich ist das Prinzip des Erhitzens immer dasselbe, aber die Verlegungsmethoden und das Rohr selbst können unterschiedlich sein, wie der Knoten zum Erhitzen von Wasser. Wir sind aber an der Installation selbst interessiert - die restlichen Nuancen werden oberflächlich untersucht, und wir zeigen Ihnen einen Videoclip zu diesem Thema.

Montage

Vorarbeiten

• In jedem Fall werden Heizungsrohre im Fußboden nur auf Zement-Sand- oder Betonestrich verlegt.. Sie müssen also damit beginnen, da Sie bis zu ihrer endgültigen Trocknung warten müssen, was 28 Tage dauern wird. Sie können die Installation natürlich nach drei Wochen beginnen, aber dazu müssen Sie die Befestigungsclips entfernen, da sie in die raue Basis eingesetzt werden (das Bohren eines Nasskopplers ist nicht sehr praktisch - das Loch ist zu großen Durchmessern gebrochen).

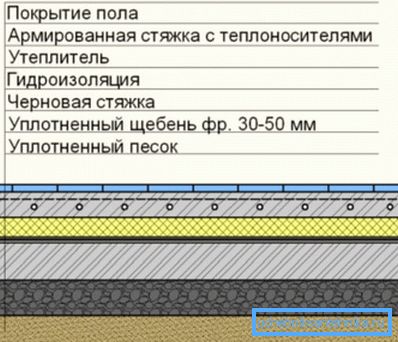

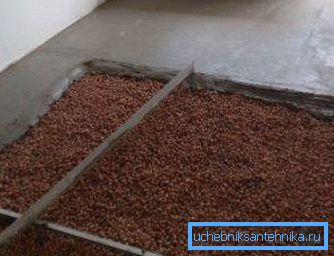

• Um den Estrich zu füllen, wenn er im ersten Stock hergestellt wird, benötigen wir definitiv eine Dämmung. Die billigste und hochwertigste Option ist Blähton oder Blähtonsand. Sein Preis ist 4-5 mal niedriger als bei extrudiertem Polystyrolschaum. Darüber hinaus benötigen Sie eine Dichtungsabdichtung, die Sie auf einem rauen Untergrund ablegen müssen, jedoch nicht auf einem Sand-Schutt-Kissen, wie manche empfehlen. Der Grund ist, dass die Wasserabdichtung verhindert, dass Feuchtigkeit in Sand, Schotter oder Siebung eindringt, und dass ein trockenes Kissen zu einer Abnahme der Wärmeleitfähigkeit beiträgt. Daher ist das Abschneiden einfach nicht sinnvoll!
• Das Verstärkungsgitter für die grobe Verankerung ist jedoch nicht erforderlich, ebenso wie für die Endverkleidung der oberen Verankerung, wenn die Keramikfliese als vordere Abdeckung verwendet wird.. Dieses Gitter ist jedoch in der Regel erforderlich, damit keine großen Risse auftreten und Metallleuchtturmprofile dies hervorragend bewältigen können - die Ausgießfläche ist klein, sodass die Installation der Armaschet oder des Drahtes nach Ihrem Ermessen bleibt.

Empfehlung. Sie sollten keinen Monolithen mit Fundament oder Wänden verwenden. Wenn Sie eine Abdichtungsfolie installieren, wickeln Sie sie an Wänden oberhalb der vorderen Abdeckung ein (schneiden Sie dann den Überschuss ab). Dies schließt die Möglichkeit einer gegenseitigen Verformung während eines Absenkens des Fundaments aus und dient als Unterbrechung für Kältebrücken.

Verlegung eines wärmeisolierten Fußbodens

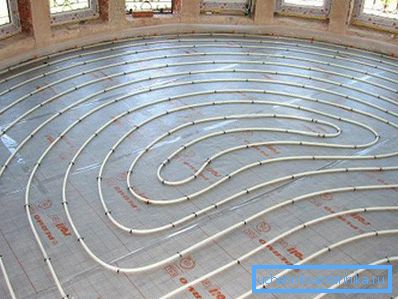

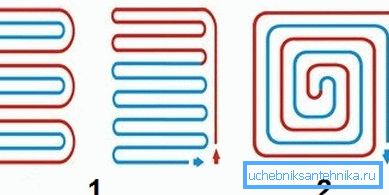

Zunächst sollten Sie selbst entscheiden, wie Sie das Rohr verlegen. Dafür gibt es zwei Möglichkeiten - eine Schlange und eine Spirale, obwohl die erste Version auf unterschiedliche Weise ausgeführt werden kann. Der Unterschied liegt im Verhältnis der Temperaturen im abgedeckten Bereich.

Wenn Sie also das Rohr entlang einer bestimmten Strecke führen und dann direkt daneben zurückkehren, wie im linken Bild des oberen Bildes zu sehen ist, ist die Fußbodentemperatur gleich und wenn der Rücklauf wie in der Mitte angegeben erfolgt, werden die Tropfen unter Ihren Füßen spürbar. Wenn man bedenkt, dass SNiP 41-01-2003 im Schlafraum eine Bodentemperatur von nicht mehr als 26 ° C und im übrigen nicht mehr als 31 ° C empfiehlt, wird die mittlere Variante nicht zu gut sein. Daher ist es besser, sie zu vermeiden.

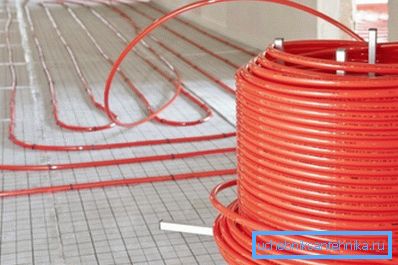

Für einen Kofferraum auf einem warmen Boden können Sie entweder Laminat auf Polyethylen- oder Metallbasis verwenden, obwohl aus irgendeinem Grund davon ausgegangen wird, dass das Polyethylenrohr für eine solche Installation am besten geeignet ist, und sogar die Anweisung im Schacht zeigt an, dass diese Art von Heizung verwendet wird. Die Erfahrung und Praxis solcher Arbeiten weist jedoch auf eine Reihe von Mängeln beim Einbau von Polyethylen hin. Einer davon ist die Unmöglichkeit, den oberen Estrich vor dem Befüllen des Systems mit Wasser (weiche Wände) zu gießen, und die Verbindung während der Bau- und Reparaturarbeiten kann viel später erfolgen! Darüber hinaus sind die Kosten für PE höher als bei Laminaten auf Metallbasis.

Metallbasiertes Laminat ist in dieser Hinsicht viel praktischer, nur in scharfen Kurven gibt es ein Problem - es kann brechen, aber es gibt einen ziemlich einfachen Ausweg. Eine 20-30 cm lange Stahlfeder wird am Rohr getragen, und ihr Innendurchmesser muss 12 mm größer sein als der äußere Abschnitt des Metallkunststoffs, dh 17-18 mm. Die Feder wird durch das Rohr geschoben und jeder Bogen wird mit seiner Hilfe hergestellt, d. H. Während des Prozesses dient er als Gehäuse.

Empfehlung. Vermeiden Sie bei der Verlegung des Bodens mit Ihren eigenen Händen Rohrstöße unter dem Estrich. Wenn die Bodenfläche zu groß ist und eine Bucht nicht ausreicht, ist es besser, diese Fläche in mehrere Flügel zu unterteilen, so dass sich alle Verbindungen nur auf dem Verteilerkamm befinden.

Die Befestigung der Rohre erfolgt mit Hilfe verschiedener Clips, die am Untergrund befestigt sind, sowohl mit Dübeln, als auch mit Hilfe von Overhead-Clips, die in Form eines Bandes oder Teppichs auf der Oberfläche verteilt sind. In jedem Fall beträgt der optimale Abstand zwischen den Rohren 20 bis 25 cm, dies hängt jedoch auch von der Dicke des oberen Estrichs ab.

Wärme steigt in Form eines Dreiecks mit Winkeln von 45 ° an. relativ zum Boden und Sie müssen die Ränder dieses Dreiecks direkt unter der Oberfläche des fertigen Bodens schneiden - so dass die Heizung am gleichmäßigsten ist.

Jeder Flügel ist über einen Kamm mit einem Heizkessel verbunden, der entweder an der Wand oder in einer speziell dafür eingerichteten Nische angebracht ist (siehe Foto oben). An jedem der Kämme muss ein Mayevsky-Ventil installiert werden, da in einem solchen System kein Abfluss vorhanden ist.

Fazit

Wenn die Verlegung der Heizung in einem Privathaus abgeschlossen ist, werden die Rohre mit einem Zement-Sand-Estrich mit Weichmacher gefüllt (Proportionen sind auf dem Behälter angegeben). Der Probelauf kann 2-3 Tage nach dem Gießen erfolgen, gleichzeitig sollte die Temperatur des Kühlmittels jedoch 25-30 ° C nicht überschreiten. Damit keine Risse im Boden entstehen.
