Umwälzpumpe für heizung: auswahl und installation

Wie funktioniert die typische Umwälzpumpe für das Heizungssystem? Was sind die Zeichen, um dieses Gerät zu wählen? Wie installiere ich es im System? Versuchen wir, diese Fragen zu beantworten.

Klassifizierung

Haushaltsumwälzpumpen zum Heizen ihrer Geräte unterscheiden sich nicht wesentlich von anderen Pumpen zum Pumpen von wenig verschmutzten Flüssigkeiten: Das Laufrad (normalerweise Zentrifugal) ist für die Erzeugung des Hydraulikkopfes verantwortlich; Drehmoment, das von einem Elektromotor erzeugt wird.

Es gibt jedoch eine Reihe von Zeichen, die eine Klassifizierung dieser Geräte ermöglichen.

Nasser Rotor

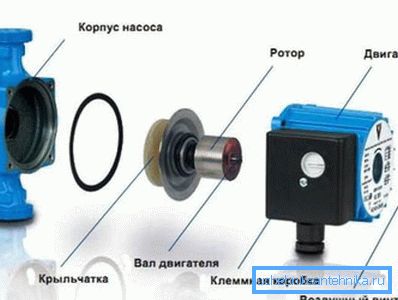

Fast alle Heizungsumwälzpumpen, die in Privathäusern verwendet werden - mit einem feuchten Rotor. Tatsächlich bedeutet dies nur, dass der Rotor des Elektromotors direkt in das Kühlmittel eingetaucht ist, wodurch überschüssige Wärme abgeführt und Lager geschmiert werden.

Die Beliebtheit dieses Gerätetyps beruht auf einem sehr attraktiven Satz von Eigenschaften:

• Sie sind praktisch still.
• Sie sind wartungsfrei (Schmieren und Reinigen von Lagern, Stopfbuchsen usw.).
• Ihr thermischer Schutz ist nicht von zusätzlichen automatischen Vorrichtungen abhängig: Er wird durch das Vorhandensein von Kühlmittel im Kreislauf sichergestellt.
• Umwälzpumpen für Heizungsanlagen mit Nassläufer weisen in der Regel mehrere Betriebsarten mit stufen- oder stufenlos einstellbaren Umdrehungen auf.

Nur um dem Leser keine einseitige Beurteilung dieser Geräteklasse zu ermöglichen, lohnt es sich, dem Honigfaß einen Löffel Teer hinzuzufügen.

1. Dank des Lagerschmiersystems mit Kühlmittel reagieren die Pumpen sehr empfindlich auf Zusammensetzung und Reinheit.. Das Vorhandensein von Sand und Zunder ist nicht akzeptabel.

Übrigens: Das Problem wird vollständig gelöst, indem ein Grobfilter vor dem Gerät installiert wird.

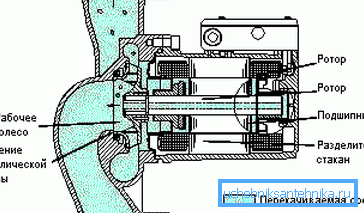

1. Zu dieser Klasse gehört die Umwälzpumpe zum Heizen nur mit horizontaler Welle.

Trockener Rotor

Eine Kreispumpe zum Heizen mit einem trockenen Rotor ist häufig auch ein Flügelrad auf einer gemeinsamen Welle mit einem Motor; Hier dreht sich jedoch der Rotor des Motors in der Luft.

Daher die Merkmale der Einheiten:

• Der Geräuschpegel ist überdurchschnittlich. Das Geräusch entsteht vor allem durch ein separates Laufrad des Lüfters, das den Elektromotor kühlt.
• Der thermische Schutz bietet ein separates Relais. Das Ergebnis ist eine häufige Überhitzung, die den Statorwiderstand zwischen den Windungen während seiner Funktionsstörungen verletzt.
• Die Pumpe muss gewartet werden (zumindest die berüchtigte Schmierung von Lagern und Stopfbuchsen).
• Es kann nicht bei heruntergefahrenem Motor montiert werden - einfach weil das Motorgehäuse nicht dicht ist und ein Leck in der Welle einen Kurzschluss verursacht.
• Darüber hinaus sind Geräte dieses Typs normalerweise einstufig.

Was sind die Vorteile eines trockenen Rotors mit so vielen unangenehmen Eigenschaften? Die Tatsache, dass das Kühlmittel (oder ein anderes Medium) einen beliebigen Verschmutzungsgrad aufweisen kann: Dies beeinflusst die Lebensdauer der Lager und den teuren Elektromotor nicht.

Geräte mit trockenem Rotor sind mehrere separate Unterkategorien.

Freischwinger

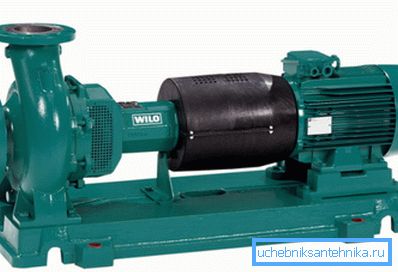

Diese Klasse umfasst in erster Linie Industrieumwälzpumpen zum Heizen. Ihr Hauptmerkmal ist die Installation von Motor und Laufrad auf einer gemeinsamen Plattform (Konsole) mit der Möglichkeit des unabhängigen Austauschs; Hiermit können Motoren unterschiedlicher Leistung und Größe mit einem Laufrad arbeiten - es genügt, um die Ausrichtung während der Installation beizubehalten.

Hinweis: Das Laufrad sitzt hier nicht im selben Fall wie der Motorrotor. Sie sind normalerweise durch Flansche verbunden.

Bei der Installation dieser Geräteklasse ist es hilfreich, einige Feinheiten zu kennen.

• Leistungsfähige Industrieumwälzpumpen für die Heizung sind auf einem separaten Fundament montiert und nicht mit dem Fundament des Gebäudes verbunden.
• Um geringfügige axiale Abweichungen zu vermeiden, sind die Flansche der Verbindung zwischen dem Motor und der Pumpenwelle oft nicht durch Bolzen starr miteinander verbunden, sondern durch Segmente aus verstärktem Gummi (beispielsweise ein Förderband).

Blockieren

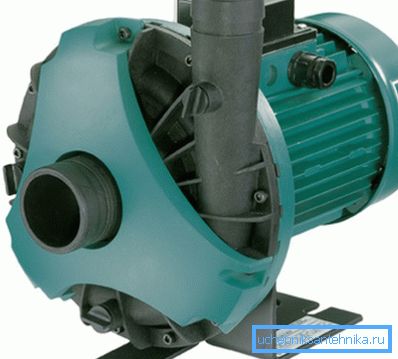

Im Gegensatz zur vorherigen Konstruktion steht bei einer Blockpumpe das Laufrad auf einer gemeinsamen Welle mit dem Motor. Die Pumpe arbeitet nur mit einem Motortyp.

Inline

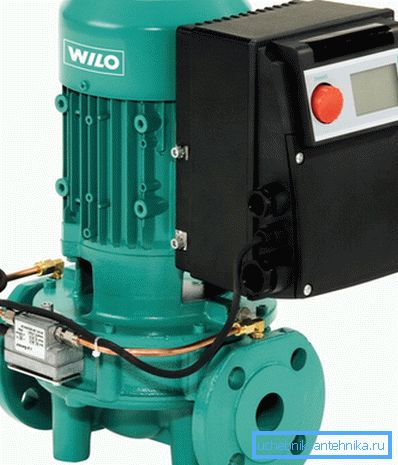

Diese Umwälzpumpe in der Heizungsanlage unterscheidet sich dadurch, dass die Einlass- und Auslassanschlüsse auf derselben Achse liegen, sodass sie an einem geraden Rohrabschnitt mit einem Mindestabstand zwischen den Flanschen montiert werden kann (engl. In-In-Line-Line).

Auswahl über Parameter

Wir müssen also selbst eine Hand anbringen, um ein Heizsystem mit bekannten Eigenschaften (Anzahl und Typ der Heizungen, Rohrdurchmesser usw.) zu montieren.

Wie wählt man die optimalen technischen Eigenschaften des Geräts aus?

Stromversorgung

Für industrielle Geräte mit beträchtlicher Leistung beträgt sie 380 Volt; für die meisten Haushalte - 220. Der einzige Vorteil der Stromversorgung aus 12 Volt ist die erhöhte Sicherheit im Fall einer Beschädigung des Gehäuses. Der Preis für diese Sicherheit ist die Notwendigkeit, einen zusätzlichen Konverter zu kaufen und eine Niederspannungsverkabelung zu installieren.

Kopfdruck

Wenn industrielle Heizungssysteme mit Umwälzpumpen komplexe hydraulische Berechnungen erfordern, um den Druckbedarf zu bestimmen, ist bei Häusern und Wohnungen alles einfach: Der hydraulische Widerstand eines Kreislaufs mit einer angemessenen Länge überschreitet nicht 2 Meter, was dem Mindestwert dieser Eigenschaft entspricht.

Wo finde ich auf dem Pumpenetikett einen Hinweis auf den von ihm erzeugten Druck?

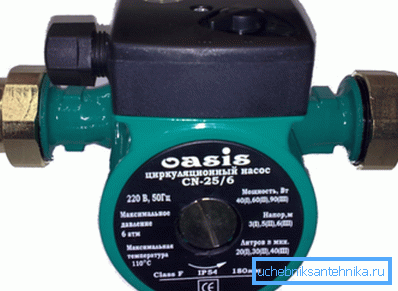

In der Regel gibt es in der Nähe des Namens zwei Gruppen von Zahlen, die durch einen Bindestrich getrennt sind (z. B. 25-40). In dieser Kennzeichnung:

Leistung

Es kann auf zwei Arten ausgewählt werden. Am einfachsten ist es, das Gesamtvolumen der Heizungsanlage zu ermitteln und mit drei zu multiplizieren.

Nochmals: Die Pumpe muss dreimal pro Stunde das gesamte Kühlmittelvolumen durchfahren. Bei langsamer Zirkulation bei starkem Frost ist der Temperaturunterschied zwischen Anfang und Ende des Kreislaufs zu groß.

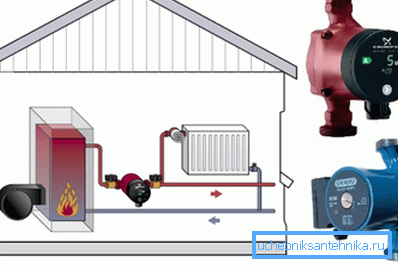

Das Verfahren zum Abschätzen der Leistung der Gesamtwärmeleistung eines Heizungssystems ist etwas komplizierter.

Die Berechnungsformel lautet G = Q / (1,163 * Dt), wobei:

• G - Produktivität in Kubikmetern;
• Q ist die Leistung der Wärmequelle oder die Wärmeleistung eines separaten Kreislaufs in Kilowatt.

• 1,163 ist die Wärmekapazität von Wasser (konstant);
• Dt ist die Temperaturdifferenz zwischen Vorlauf und Rücklauf (der Normalwert beträgt 20 Grad).

Für einen Kessel mit einer Leistung von 16 KW und einem Temperaturdelta von 20 Grad ist eine Leistung von 16 / (1,163 * 20) = 0,7 m3 / Stunde optimal.

Montage

Wie schwierig ist es, Umwälzpumpen für Heizungsanlagen mit eigenen Händen zu installieren?

Im Allgemeinen gibt es hier nur wenige Feinheiten.

• Der Stromanschluss wird dringend über eine geerdete Steckdose empfohlen.

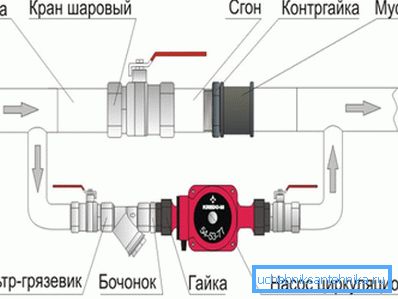

• Ein Grobfilter befindet sich entlang der Kühlflüssigkeit vor der Pumpe.

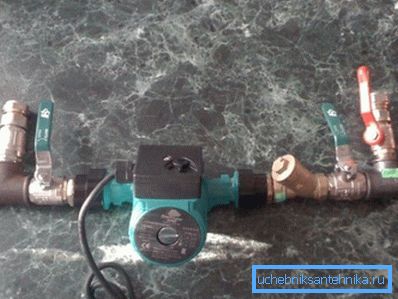

• Auf beiden Seiten der Baugruppe der Pumpe und des Filters ist das Heizungsventil platziert - Ventil oder Schieber.

• Wenn sich die Pumpe in einem Schwerkraftsystem befindet und zukünftig mit natürlicher Zirkulation verwendet werden soll, verbleibt ein Bypass zwischen den Anzapfversätzen. Es wird notwendigerweise mit einem Rückschlagventil (besserer Ball) geliefert.

Nützlich: Wenn bei laufender Pumpe keine Zirkulation in der Heizungsanlage stattfindet, bedeutet dies höchstwahrscheinlich ein blockiertes Rückschlagventil. Das Kühlmittel beginnt in einem kleinen Kreis durch den Bypass zu zirkulieren.

Fazit

Wir werden unsere (wenn auch etwas oberflächliche) Bekanntschaft mit dieser Art von Heizungsausrüstung prüfen.

Das beigefügte Video bietet dem Leser wie immer zusätzliches Material. Erfolge!
